二级减速器全套结构设计含装配与零件细节

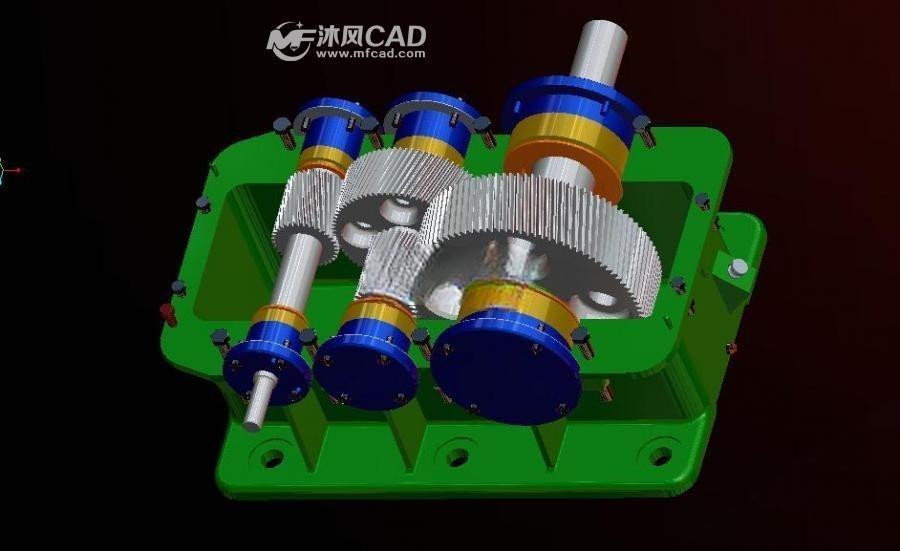

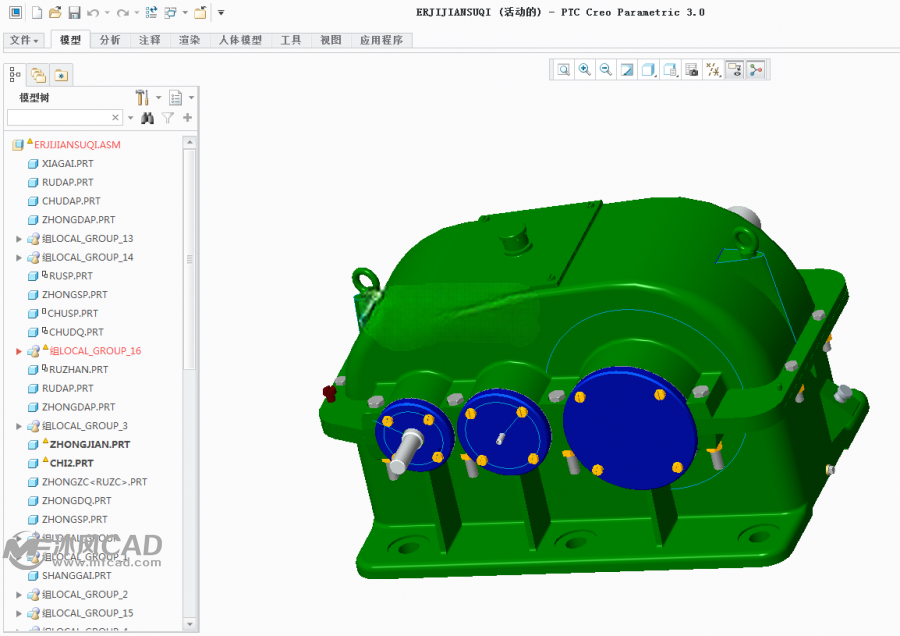

　　在常规工业传动场景里，二级减速器是连接原动机与工作机的核心中间部件，多用于输送线、轻工生产设备、小型机床进给机构这类需要降低输出转速、提升输出扭矩的工况，能匹配常规异步电机、伺服电机的高转速输出特性，把电机端数千转的转速降到工作端需要的几十到数百转区间，同时按传动比放大输出扭矩，满足负载端的动力需求。这套设计覆盖了减速器从外到内的全部结构，剖视视角能清晰看到两级齿轮传动的排布逻辑，输入轴通过轴承支撑在箱体端盖位置，高速级小齿轮与中间轴上的大齿轮啮合完成第一级减速，中间轴上的小齿轮再与输出轴大齿轮啮合完成第二级减速，所有齿轮的啮合侧隙、轴系的轴向定位都做了对应结构预留。

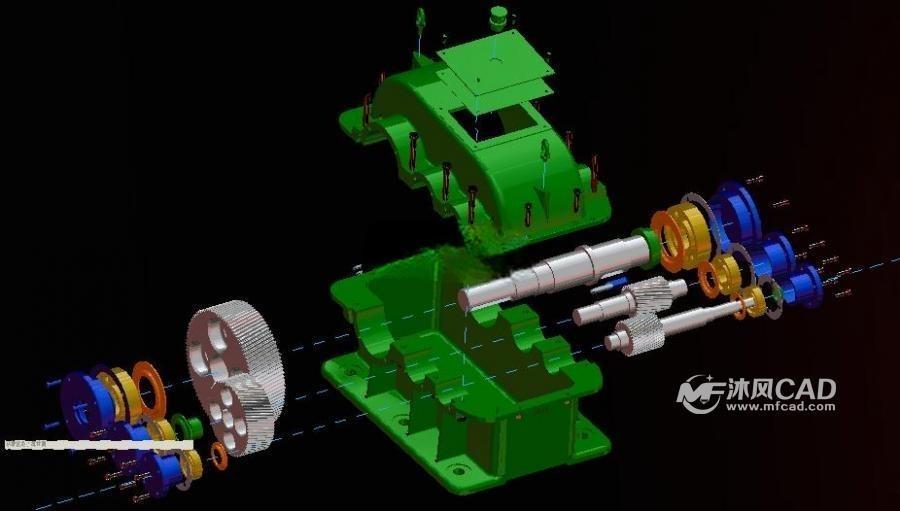

　　箱体采用剖分式设计，上下箱通过定位销定位、螺栓紧固，既方便装配时调整轴系位置，也能在后期维护时快速开盖检查内部齿轮、轴承的磨损情况，箱体底部预留了油池空间，采用浸油润滑的方式给低速级齿轮供油，高速级则通过齿轮转动带起的润滑油飞溅实现润滑，箱盖顶部设置了透气塞，避免长时间运转后箱体内温度升高、压力过大导致油封渗漏，侧面设置油标可以直接观察油位高度，底部设置放油螺塞方便更换润滑油时排空旧油。轴系部分的设计考虑了实际安装的对中需求，输入、输出轴的轴伸端都预留了键槽，用来和联轴器、带轮或者负载端的连接部件配合，轴承选用深沟球轴承，能同时承受径向载荷和少量轴向载荷，轴承端盖处设置了毡圈油封，防止润滑油泄漏同时阻挡外部粉尘进入箱体内部。

　　从安装边界来看，箱体底部的安装底板做了加厚处理，四个安装孔的孔距按照常规同功率减速器的安装尺寸做了适配，能直接替换市面上同参数的标准二级减速器，不需要额外改动设备的安装机架，输入轴与输出轴的中心高也符合通用安装规范，选型时只要匹配传动比、额定扭矩和安装尺寸就能直接适配。设计过程中对每个零件的配合公差都做了考量，比如齿轮与轴的配合采用过渡配合加键连接，保证扭矩传递的可靠性，轴承与轴、轴承与箱体座孔的配合分别选用基孔制和基轴制的对应公差等级，避免装配过紧导致轴承运转卡滞，或者过松出现内圈、外圈跑圈的问题。

　　所有零件都做了工艺性考量，比如箱体的铸造圆角、拔模斜度都符合常规铸造工艺要求，轴类零件的台阶处设置了退刀槽，方便车削加工和磨削加工，齿轮的轮齿参数按照标准模数设计，能和同参数的标准齿轮互换，后期维护更换配件不需要单独定制。这套结构的传动路线清晰，两级减速的传动比分配合理，高速级传动比略大于低速级，能让两级齿轮的浸油深度大致相当，避免低速级齿轮浸油过深带来的搅油损失过大问题，同时也让两个大齿轮的尺寸差距控制在合理范围，不会出现某一级齿轮尺寸过大导致整体箱体体积冗余的情况。实际应用中，这类二级直齿圆柱齿轮减速器适合在载荷平稳、没有强烈冲击的工况下使用，环境温度在-10℃到40℃的区间都能正常运转，连续运转时的传动效率能达到90%以上，日常维护只需要定期更换润滑油、检查轴承磨损情况即可，不需要复杂的保养流程。
