减压阀铁壳自动化组装产线整体设计方案

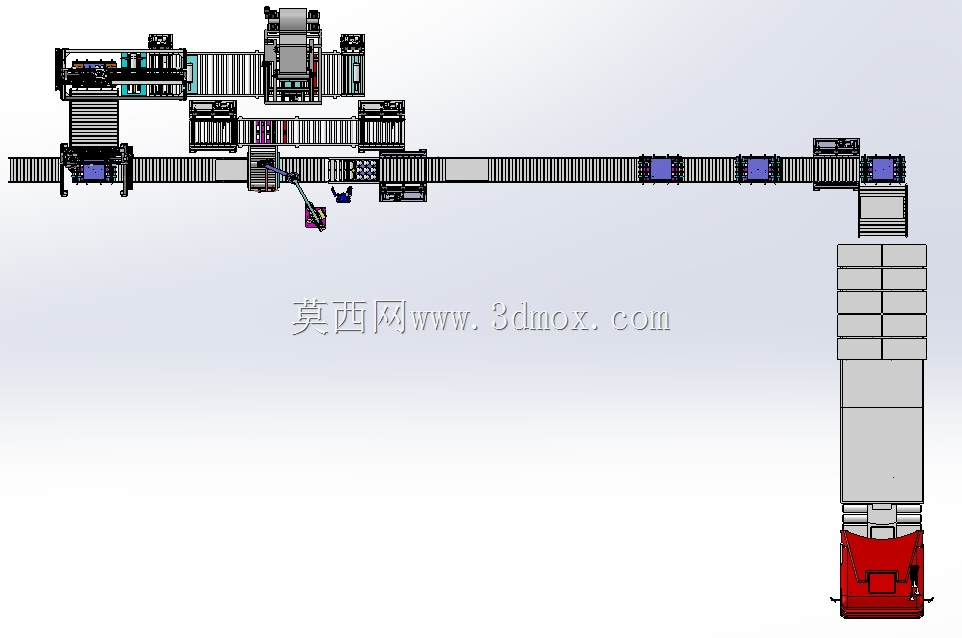

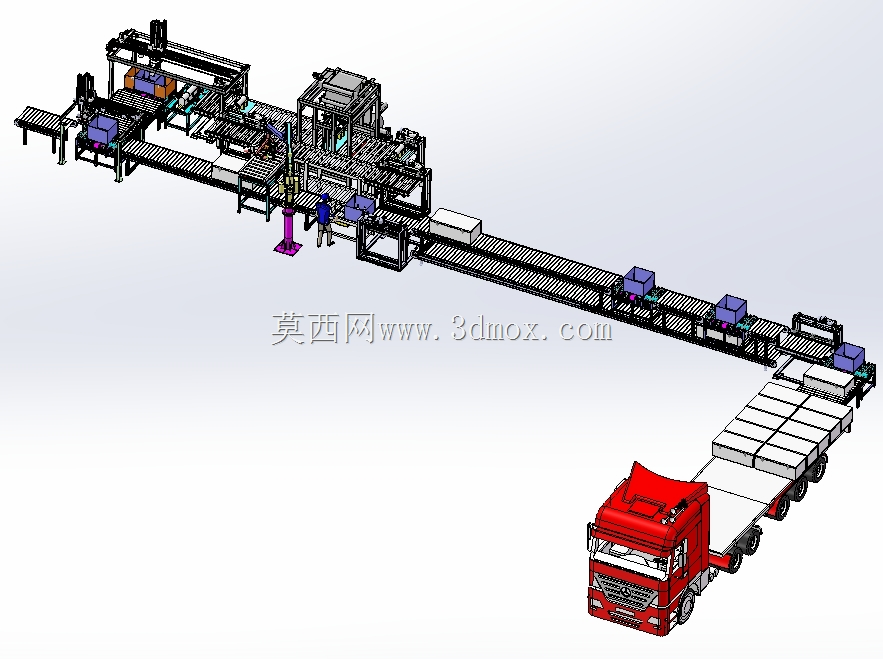

　　这套产线的设计初衷，是解决减压阀铁壳组装工序长期依赖人工排布工位、工序间转运效率低、装配一致性差的痛点，整体布局顺着车间物料流向排布，从铁壳毛坯上料、各组件预装、压装紧固、检测工位到成品码垛装车全流程打通，没有冗余的转运路径，适配减压阀生产车间的常规厂房柱距排布，整体长度覆盖从原料暂存区到成品出库暂存位的跨度，宽度预留了两侧人员巡检、设备维护的操作通道，安装时不需要对现有车间地面做大规模改造，仅需按照预埋标识固定各段机架的地脚即可，各工位的操作高度统一按照人体工程学站立操作高度设置，避免操作人员长期弯腰作业的疲劳问题。

　　产线前段对接铁壳毛坯来料区，配置了多组桁架式移载机构，替代人工完成铁壳从料箱到装配工装的上料动作，移载端配备了自适应夹爪，可兼容同系列不同规格减压阀铁壳的夹持需求，不需要更换夹爪就能完成多型号产品的快速换产，夹爪的夹持力做了参数化设置，可根据铁壳壁厚调整夹持力度，避免夹伤壳体表面影响后续外观处理。中段的各装配工位按照工序先后顺序依次排布，每个工位都设置了独立的工装定位夹具，铁壳随倍速链流转到对应工位时，阻挡机构会自动顶升定位，保证装配位置的重复精度满足压装、螺丝锁付等工序的公差要求，工位之间设置了缓存段，当某一工位出现短暂停机时，前段工序的工件可以暂存在缓存位，不会直接导致整线停转，提升了产线的运行容错率。

　　产线中段还集成了多组自动检测工位，可在装配过程中同步完成组件漏装、压装到位度、螺丝锁附扭矩的在线检测，检测不合格的工件会被自动分流到异常处理通道，不会流入下一道工序，避免不合格品流到后续工位造成返工成本的增加。产线后段对接成品码垛工位，配置了码垛移载机构，可将装配完成的成品自动码放到出货托盘上，码垛完成的托盘可直接通过输送线对接装卸货位，直接完成成品的装车转运，省去了人工从产线末端搬运码垛的环节，大幅降低了后段包装出库的人工劳动强度。

　　整套产线的机架主体采用工业铝型材搭配钣金护罩搭建，护罩上预留了透明观察窗，巡检人员不需要打开护罩就能观察内部机构的运行状态，各运动机构的传动部位都设置了安全防护挡板，避免人员误触运动部件造成安全事故，气路、电路都采用分区域布线的方式，每个工位的气路、电路都设置了独立的快插接口与分线盒，后期维护时可以单独断开某一工位的气电供应，不需要关停整线就能完成故障部件的更换。输送段采用倍速链输送结构，工装板可在输送线上实现循环流转，不需要人工回收工装板，工装板上的定位座可根据产品型号快速更换，换产时仅需更换对应定位座、调整各工位的作业参数即可完成换线，适配中小批量多型号减压阀铁壳的柔性组装需求。

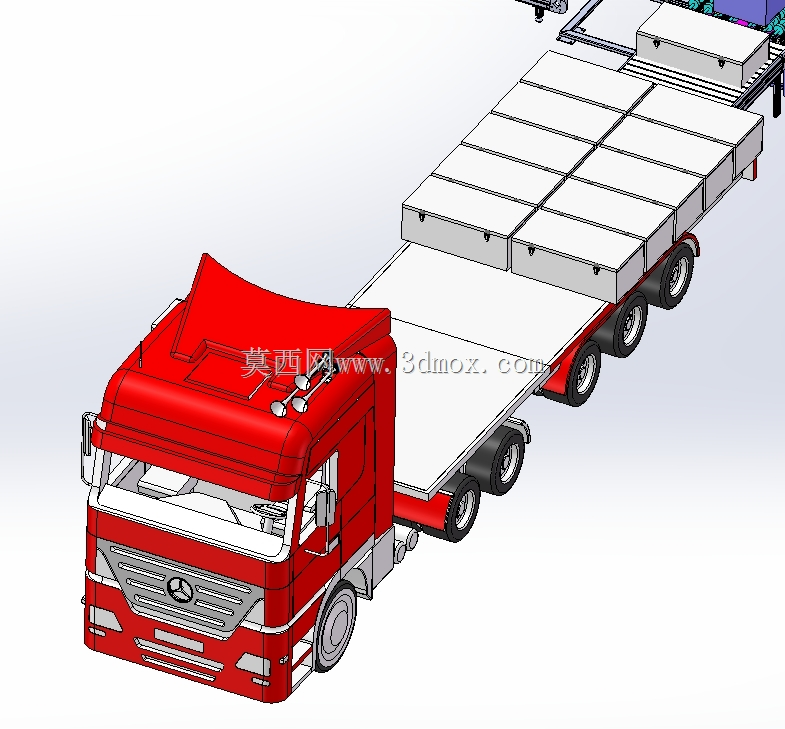

　　在设计阶段就充分考虑了产线的扩展性，各段机架之间采用模块化连接方式，后续如果需要增加新的装配工序，可直接在对应工位段拼接扩展模块，不需要对原有产线的主体结构做大规模改动，输送线的驱动单元采用变频控制，可根据实际生产节拍调整输送速度，匹配不同产能需求下的流转节奏，各执行机构的动作逻辑都做了互锁设置，避免工序间动作冲突造成设备碰撞损坏，比如移载机构未回到安全位置时，输送线不会启动流转，压装机构未回到上位时，工装板不会解除定位，从逻辑层面规避了设备误动作的风险。产线末端的装车对接段可调节输送高度，适配不同型号货运车辆的货台高度，成品托盘可直接从输送线滑入车厢内部，减少了叉车转运的环节，提升了成品出库的效率，整体布局充分利用了车间的纵向空间，没有额外占用过多的横向通道面积，在有限的车间占地面积内实现了全工序的自动化流转，相比传统人工组装线，单位面积的产能提升明显，同时也降低了人工操作带来的装配误差，保证了每台减压阀铁壳组装的一致性。
