Creo参数化多端连接线束三维布线设计

　　在电气成套设备、电源变换装置的内部结构搭建环节，线束作为不同功能模块间电力传输、信号交互的物理载体，其布线合理性直接决定设备运行稳定性、后期维护便捷性以及内部空间利用率。本次呈现的参数化线束布线方案，针对多电气端口互联场景设计，覆盖三个独立电气单元之间的线缆连接需求，适配电源类设备内部高低压回路分离、信号回路独立敷设的工程要求。

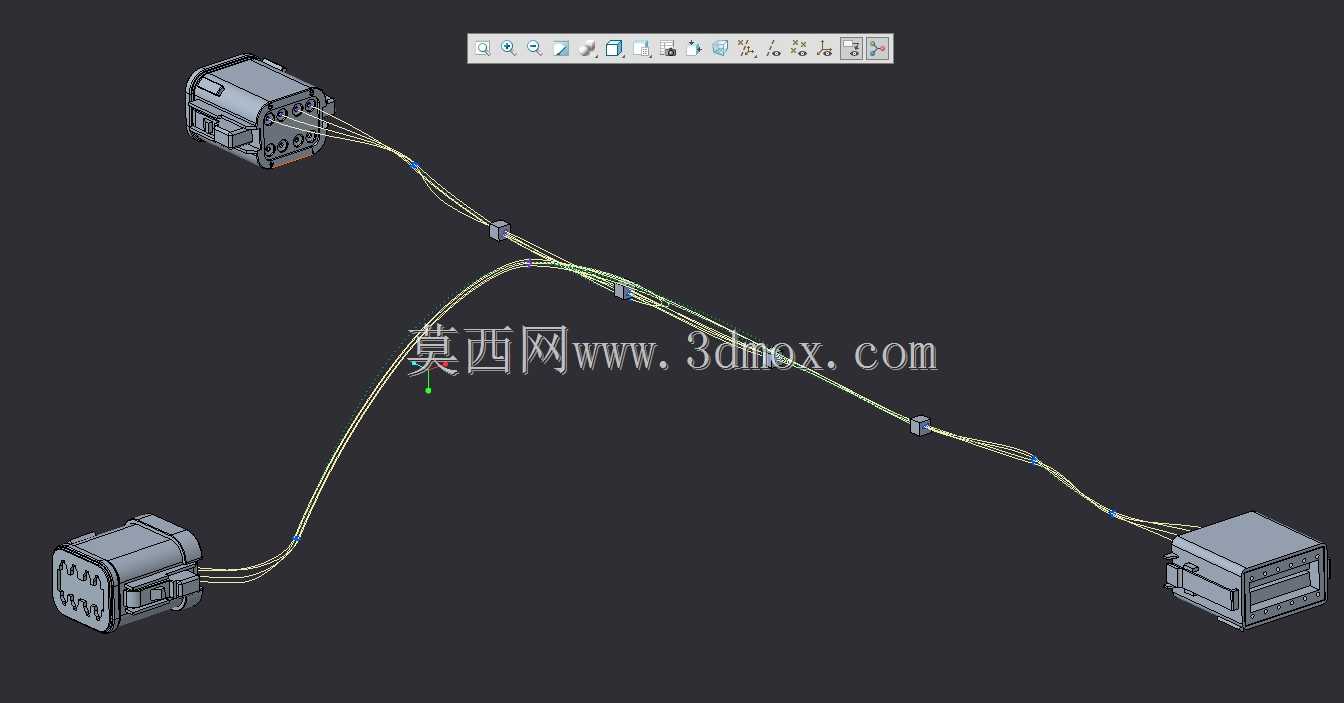

　　从实际应用场景来看，这类多端互联线束常见于多模块组合式电源设备、分布式电控单元组中，不同端口分别对应功率变换模块、滤波模块、输出接线模块的电气接口，线束需要在有限的设备腔体内部完成跨模块连接，同时规避内部发热元件、结构支撑件的干涉区域，还要满足线缆弯曲半径的工艺要求，避免长期使用过程中线芯出现疲劳断裂、绝缘层破损的问题。设计过程中首先完成三个对接端的空间位置定位，结合设备内部的安装板、走线槽布局，确定每一束线缆的走线路径，参数化建模逻辑下，每一段线缆的长度、弯曲弧度、固定点位置都可以随端口位置调整自动更新，大幅减少设计迭代阶段的重复建模工作量。

　　产品功能层面，这套线束方案同时承载电力输送与信号传输功能，不同线芯对应不同回路，布线时按照回路电压等级做了物理分隔，避免强电回路对弱电信号产生电磁干扰。线束上设置的多个固定卡扣位，对应设备内部的扎带安装柱、线卡固定座，实际装配时可以直接通过卡扣将线束固定在预设位置，不需要现场反复调整走线形态，能有效提升产线装配效率，同时保证同型号设备的线束布局一致性，降低后期运维的识别难度。

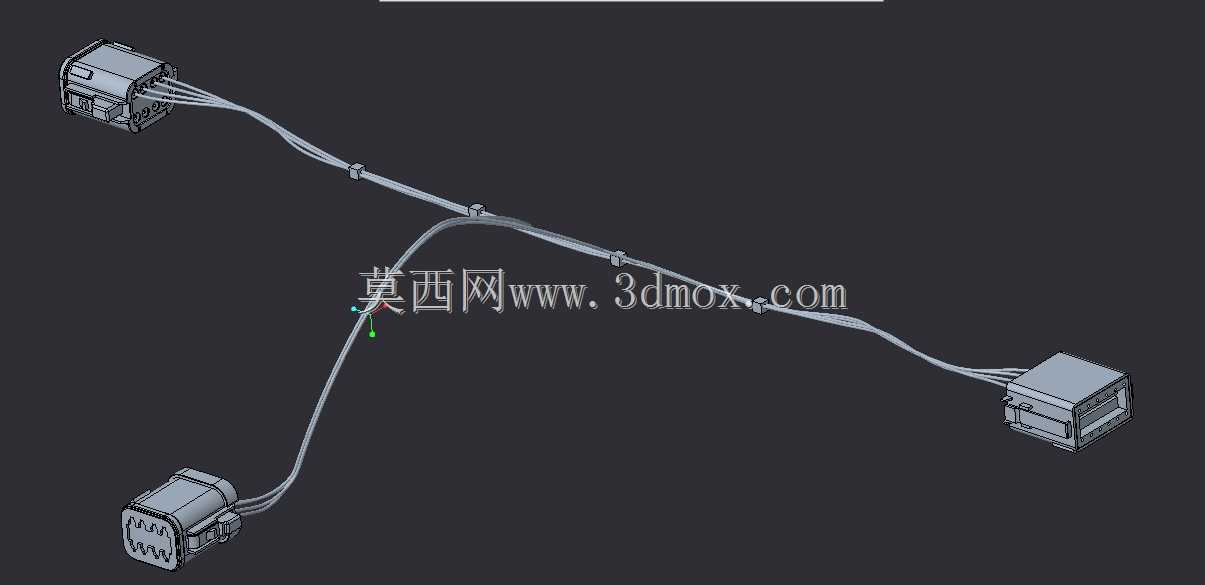

　　设计思路上，没有采用传统的样条曲线随意绘制线缆形态，而是完全参照实际线束加工的工艺逻辑搭建模型：每一个分支点的位置都对应实际线束加工的分线节点，分支处的线缆过渡弧度满足线束生产时的包胶、套热缩管的工艺空间要求，两端的接插件模型完全匹配对应端口的安装尺寸，接插件与线缆衔接处的应力消除弯度也做了还原，避免装配时接插件根部线缆出现直角弯折导致的线芯损伤。

　　从安装边界来看，整套线束的三维走线完全限定在设备内部的可用安装空间内，线缆外轮廓与周边结构件、发热元件、运动部件之间预留了足够的安全间隙：距离功率器件散热片的间隙满足热安全距离要求，距离结构件锐边的间隙可以避免绝缘层被割损，所有弯曲段的弯曲半径都大于线缆直径的6倍，符合电气布线的通用工艺规范。参数化的设计逻辑下，当设备内部模块位置发生调整时，只需要修改对应端口的坐标参数，线束模型就能自动重构路径、更新长度，直接导出对应的线缆加工长度表、固定点位置表，可直接对接线束生产环节，不需要反复核对二维图纸的尺寸标注，能有效减少设计到生产环节的信息传递误差。

　　在实际工程落地中，这类参数化线束模型还可以直接用于设备的虚拟装配验证，在设计阶段就能排查线束长度不足、走线干涉、接插件对接角度偏差等问题，避免物理样机试制阶段才发现布线问题导致的结构改模、零件返工，大幅缩短设备的研发周期。建模过程中对线缆的外径、线芯数量、屏蔽层结构都做了参数化关联，后续如果需要调整线缆规格，只需要修改对应参数就能完成整束线缆的模型更新，适配不同功率等级、不同功能配置的同系列设备布线需求，具备较强的设计复用性。
