工业设备参数化线束布线三维设计

　　在工业电气设备的整机装配环节，线束作为电力传输、信号交互的核心载体，其布线合理性直接决定设备运行稳定性、后期维护便捷性，甚至影响整机的电磁兼容性能，尤其在电源类、电控类设备内部，多回路线缆的走向规划、固定点位设置、接插件匹配，一直是结构设计阶段需要反复校验的核心环节。这套参数化布线方案，覆盖了多规格工业接插件的匹配逻辑，包含不同线径动力线缆、信号线缆的走向规划，适配电源类设备内部从变压器接线端到各功能模块的连接需求，可直接用于设备前期布线方案验证、装配工艺模拟。

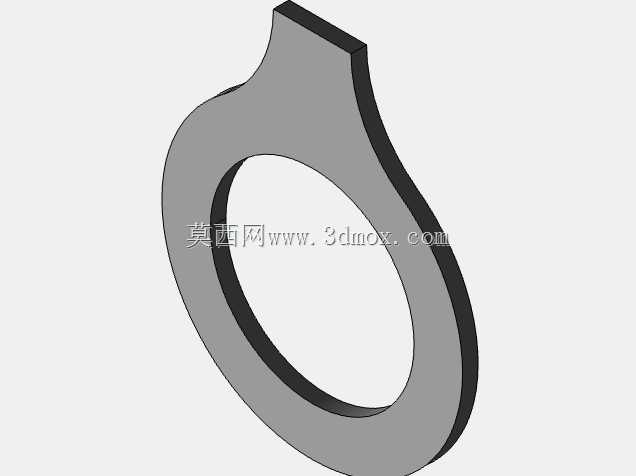

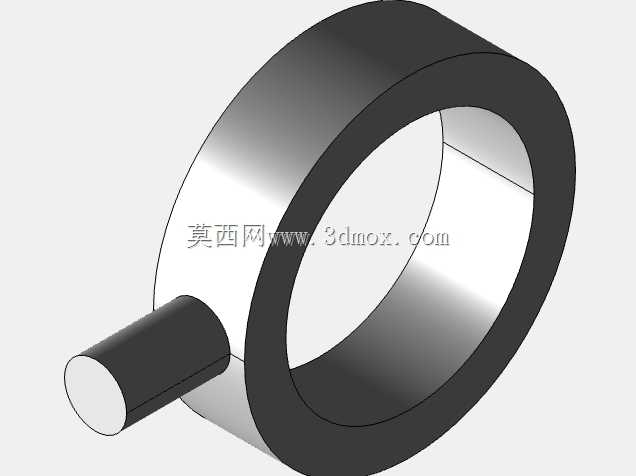

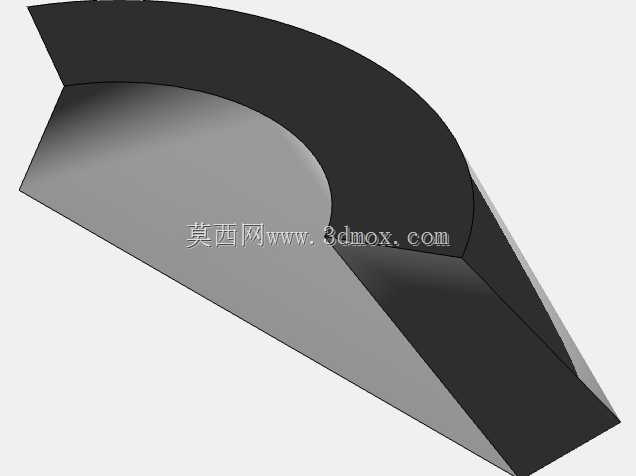

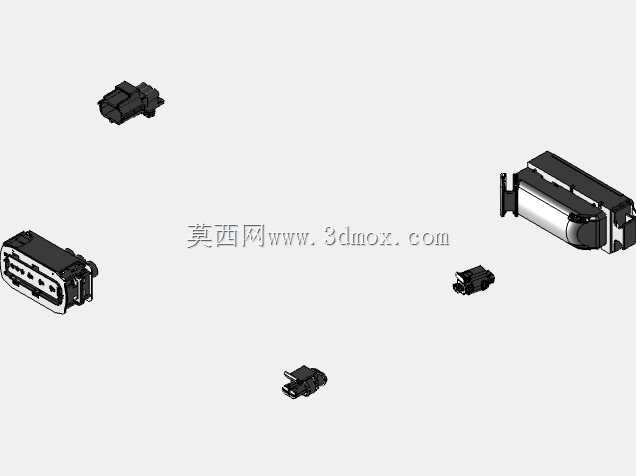

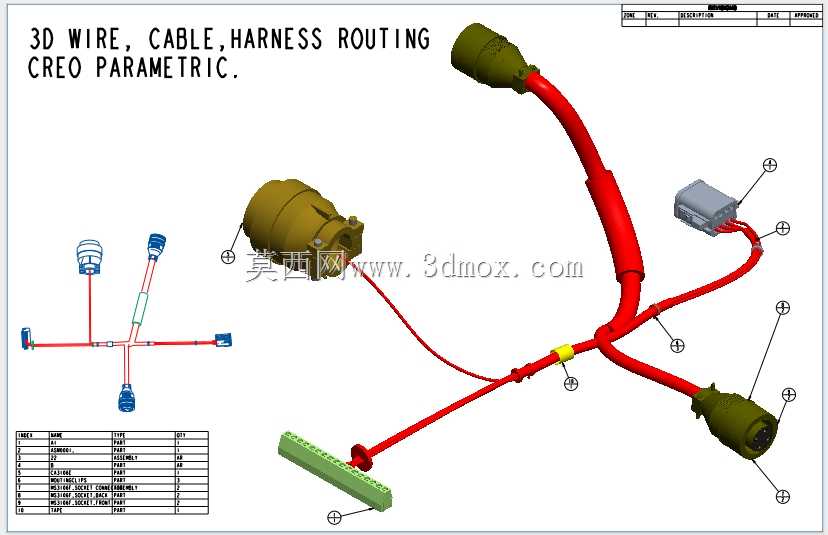

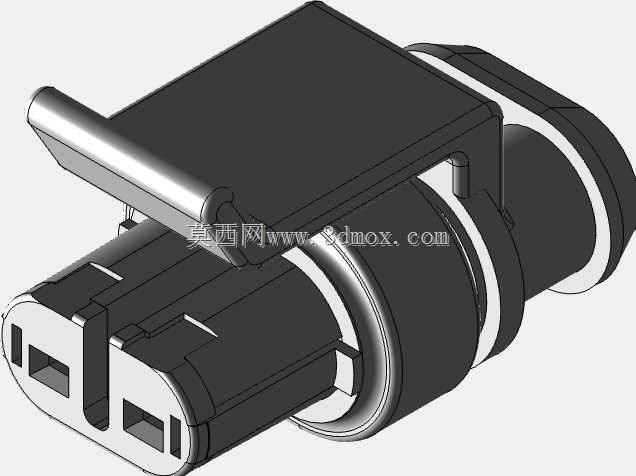

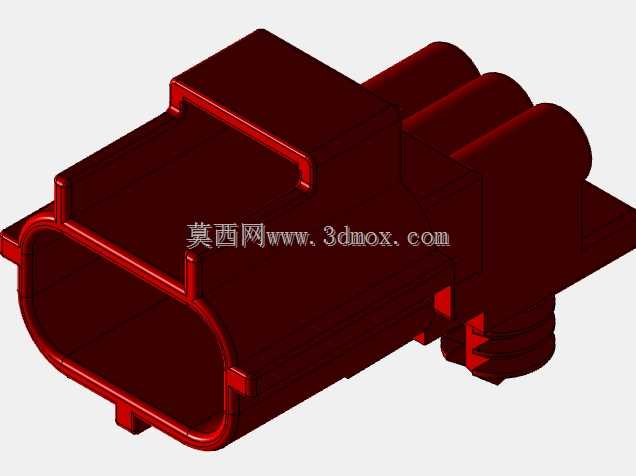

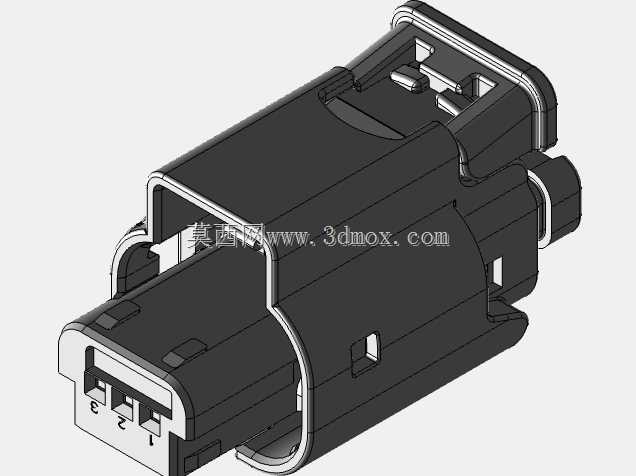

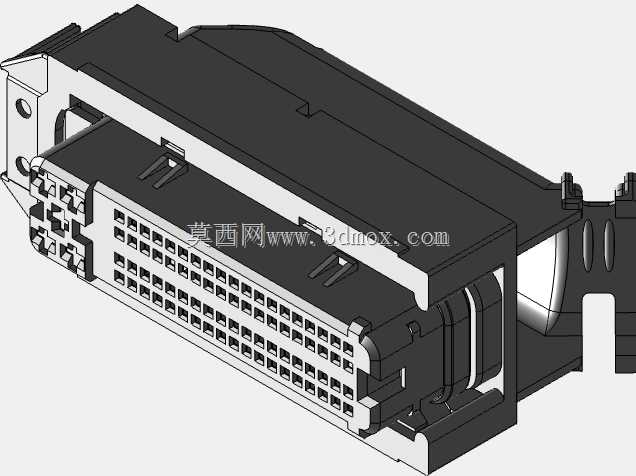

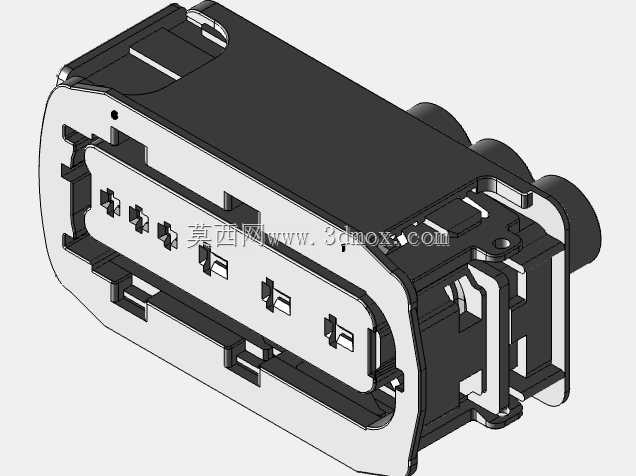

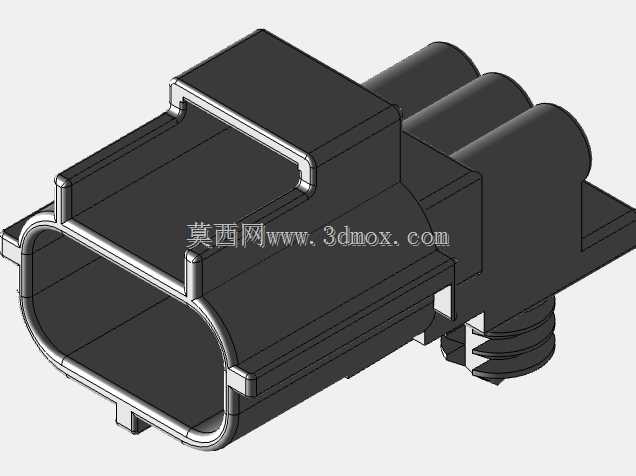

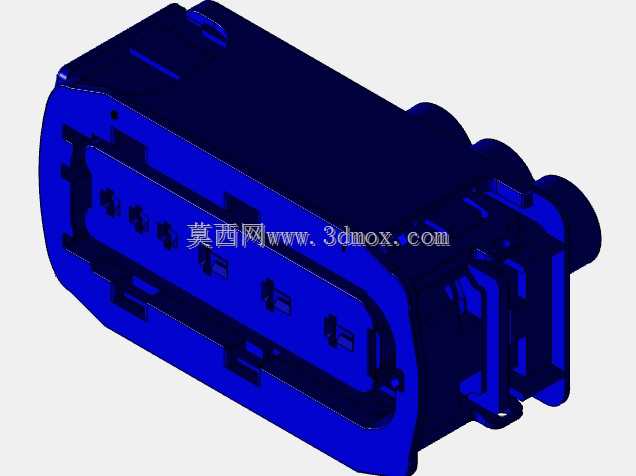

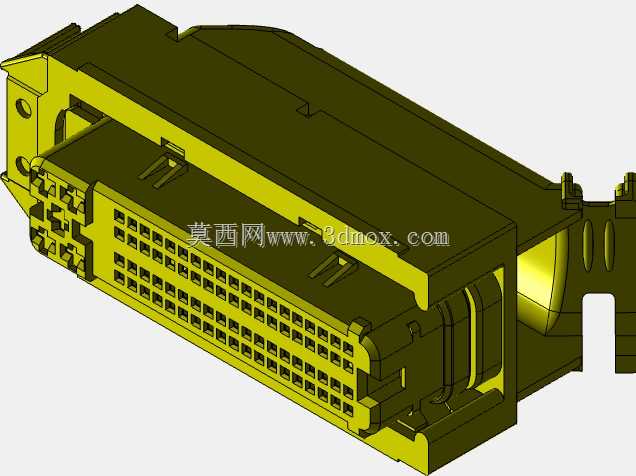

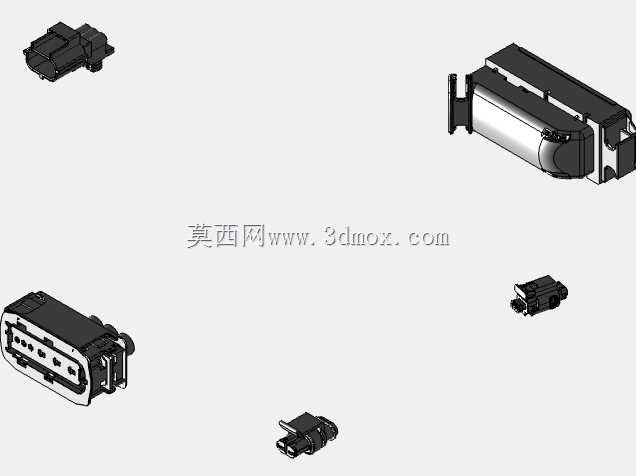

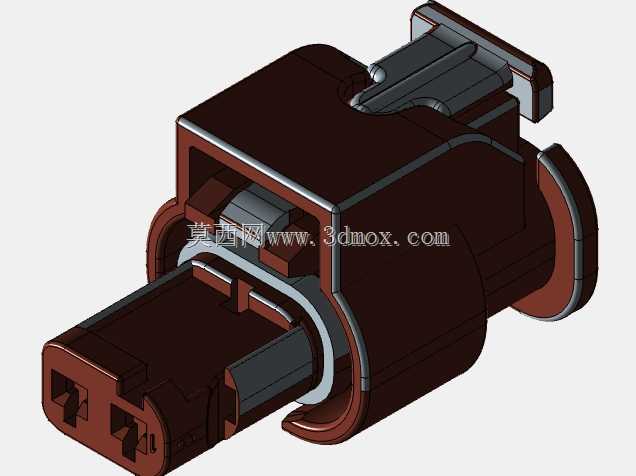

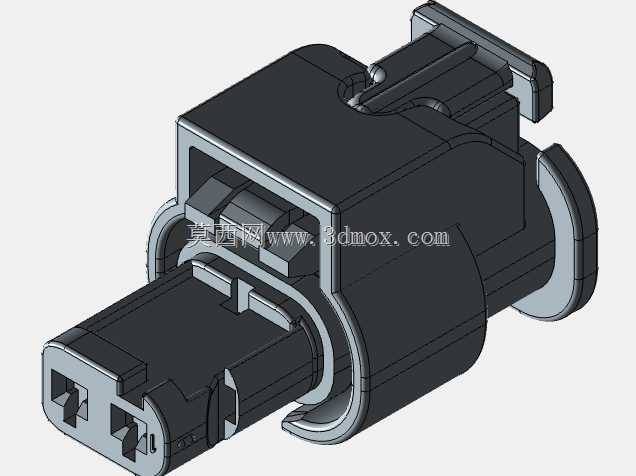

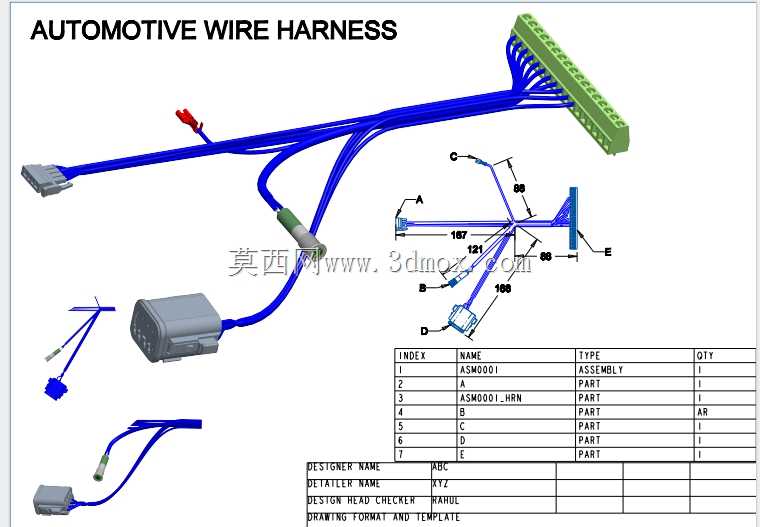

　　从实际应用场景来看，这类布线结构常见于工业电源柜、变频控制设备、大型机电装备的内部电气连接环节，需要同时兼顾动力回路的载流冗余、信号回路的抗干扰要求，以及线缆弯折半径的工艺约束。设计过程中首先明确了各连接端点的安装边界：三个不同规格的圆形工业连接器分别对应动力输入、大电流负载输出、辅助回路输出的接口，其安装点位分布在设备腔体的不同侧壁，接插件尾部的出线方向预留了足够的线缆弯折空间，避免长期运行中线缆绝缘层因弯折疲劳出现破损；灰色矩形接插件对应控制信号回路，布线时与红色动力线缆保持了规定的安全间距，减少强电对弱电信号的电磁干扰；绿色接线端子排为设备内部的分线节点，所有回路的线缆在此处完成分线、压接，端子排的安装位置预留了接线操作空间，方便后期装配与检修作业。

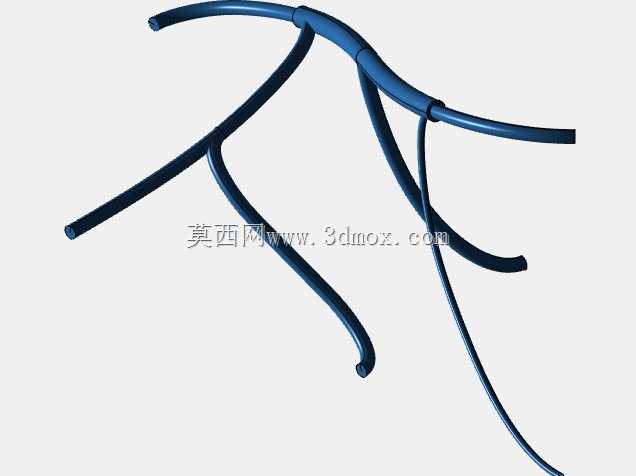

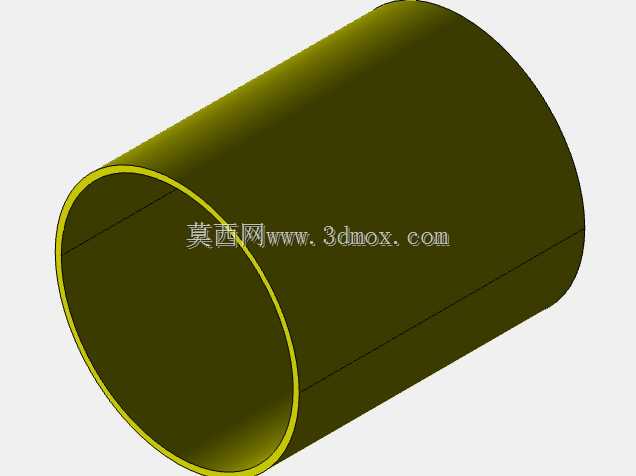

　　设计思路上采用参数化驱动的布线逻辑，所有线缆的走向均沿预设的布线路径生成，每个固定卡扣的位置、线缆的弯折半径、分支点的位置都设置了可调整的参数，当设备内部结构件位置调整、接插件型号更换时，只需修改对应参数即可快速重新生成布线路径，无需重复手动绘制线缆轨迹，大幅提升设计迭代效率。布线过程中严格遵循电气布线的工艺规范：动力线缆的弯折半径不小于线缆外径的6倍，避免线芯受损；不同回路的线缆分支点位置避开结构件的锐边，所有与结构件接触的线缆段都预留了防护套安装位置；接插件尾部的线缆预留了10-15mm的应力释放段，防止设备运行过程中的振动拉扯导致接插件松脱。

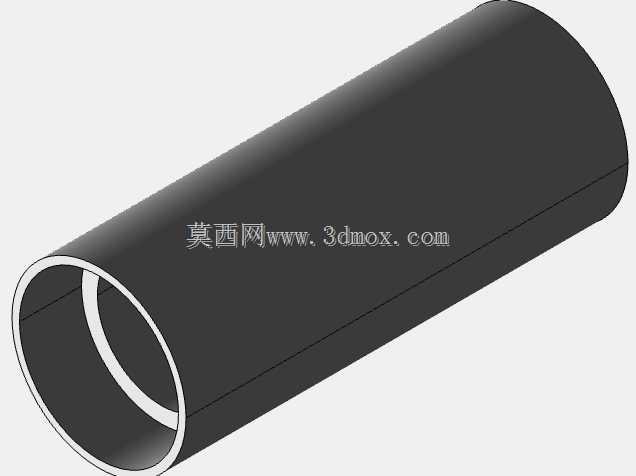

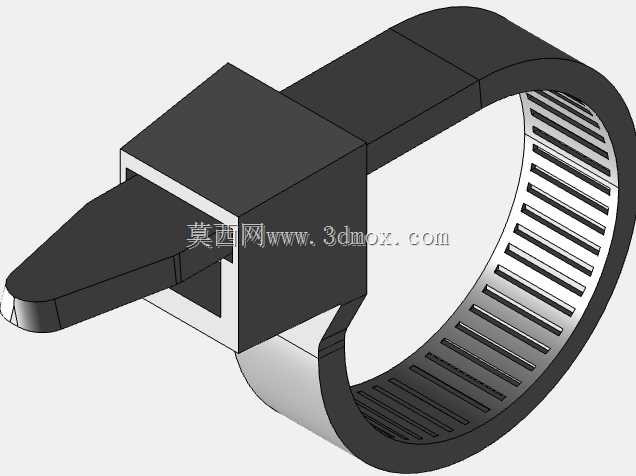

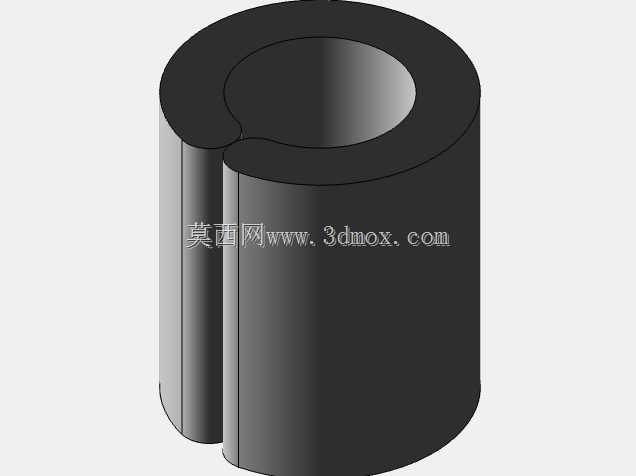

　　从安装边界来看，整套布线的整体外轮廓适配常规中型工业电源设备的内部腔体尺寸，线缆的走向避开了设备内部的散热风道、结构件安装孔位、易发热元器件的安装区域，不会对其他零部件的装配造成干涉；每个线缆固定点的间距控制在150-200mm之间，既保证线缆固定牢靠，不会因设备振动出现移位，也不会因固定点过密增加不必要的装配工作量。不同线径的线缆采用差异化的固定方式，大平方动力线缆采用带橡胶衬垫的卡扣固定，避免卡扣压伤线缆绝缘层，细径信号线缆采用缠绕管集中收纳后再固定，保证布线整齐的同时减少信号干扰。

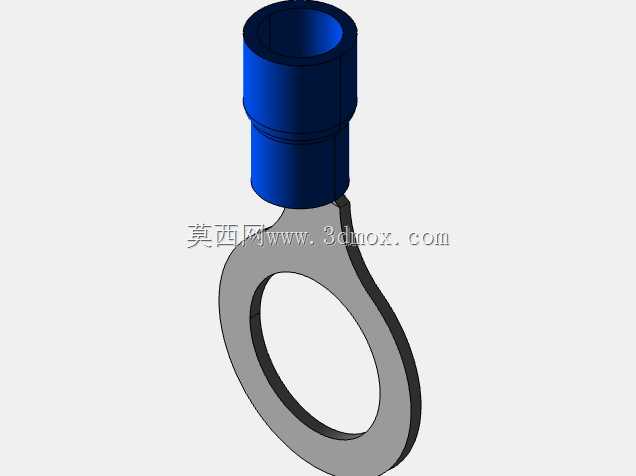

　　在功能特性上，这套布线方案完整还原了实际生产中的装配逻辑，每一段线缆的长度都可通过参数直接导出，为线下线缆裁切、压接工序提供精准的尺寸依据，减少线缆材料浪费；接插件与线缆的连接位置预留了压接端子、热缩管的安装空间，模拟了实际装配中的工艺余量，避免设计阶段出现线缆长度不足、接插件无法装配的问题。同时布线模型可直接用于设备的干涉检查，在虚拟装配阶段即可验证线缆是否与结构件、其他元器件发生碰撞，提前发现设计缺陷，减少物理样机阶段的改模次数，缩短产品开发周期。对于电气设计人员而言，这类参数化布线模型还可直接用于生成接线工艺图纸，标注每个回路的线号、线径、接插件针脚定义，直接指导生产现场的接线作业，降低接线错误率。
