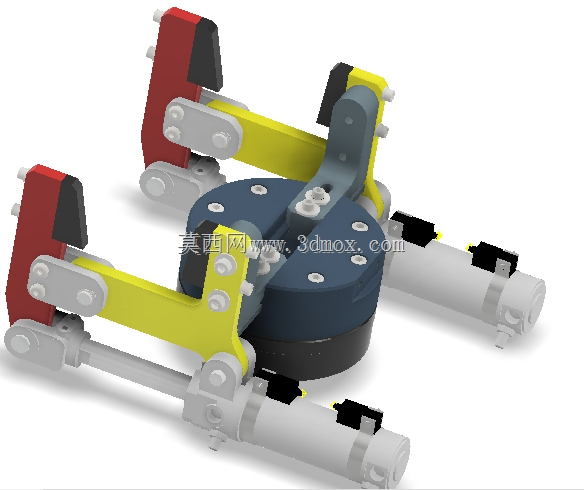

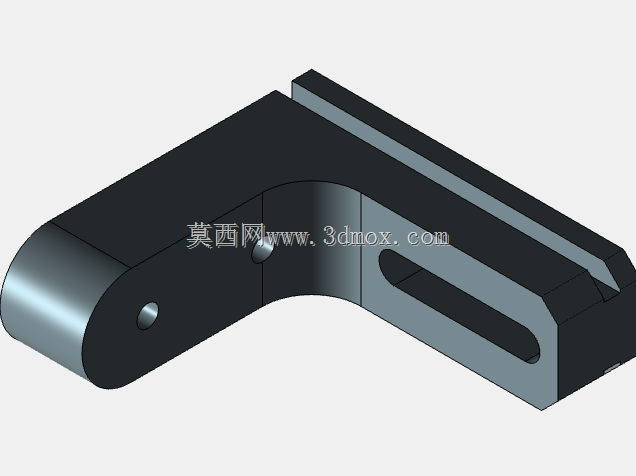

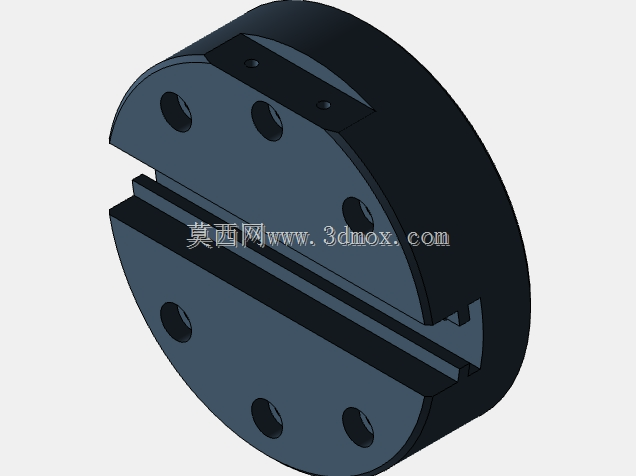

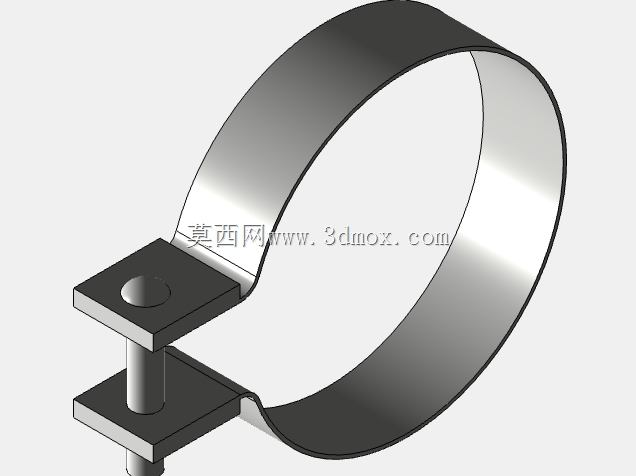

这款夹爪结构主要面向自动化产线的多工位同步夹持场景,常见于3C电子小件分拣、五金零件上下料、注塑件取件这类需要单执行器同步夹取多个工件的工位,相比单爪结构能大幅缩短单循环作业的节拍,在排布紧凑的转盘式产线、直线模组多工位工位上适配性极强。从实际功能来看,中心的回转基体承担动力分配与定位基准作用,周向均匀排布的三组夹持臂可同步完成张合动作,每组臂端的夹块可根据夹持工件的外形更换适配镶块,不管是轴类零件的外圆夹持、薄片零件的侧边夹持还是异形件的仿形夹持,都能通过更换端块实现适配,不需要改动整体臂体结构。
设计过程中优先考虑了动力传递的同步性,臂体与中心基体之间采用连杆铰接结构,所有铰接点都配置了自润滑衬套,避免长期往复动作出现磨损间隙导致夹持精度下降,同时连杆的力臂比例经过反复校核,在常规0.5-0.7MPa的工厂气源压力下,单爪夹持力可覆盖0.5-8kg的工件范围,既不会因为夹持力过大夹伤薄壁塑料件、铝件,也不会因为力不足导致搬运过程中工件脱落。安装边界方面,中心基体底部设置了标准的法兰安装接口,可直接适配市面上主流的六轴机器人末端、直线滑台安装板、旋转工作台输出轴,不需要额外加工过渡连接板;整体径向最大轮廓在夹爪完全张开状态下控制在220mm以内,闭合状态下径向尺寸约160mm,轴向总高度从安装法兰面到夹块下端面为118mm,在狭小的设备内部腔体也能完成布置,不会和周边的治具、传感器产生运动干涉。
气路走线采用中心回转接头内置布局,所有气管都从基体中心的通孔引出,不会因为夹爪的旋转动作出现气管缠绕、弯折磨损的问题,日常维护只需要定期检查铰接点的润滑状态、更换磨损的夹块镶块即可,不需要拆解整体传动结构。考虑到不同工位的行程需求,臂体上的铰接孔预留了2档调节位,可通过调整连杆的安装位置改变夹爪的开合行程,适配直径从10mm到60mm范围内的工件夹持,不需要重新加工臂体零件。夹块与臂体的连接采用快拆式螺钉固定,换型时只需要拧下2颗固定螺钉即可完成端块更换,单工位换型时间可控制在5分钟以内,适配多品种小批量的柔性生产需求。

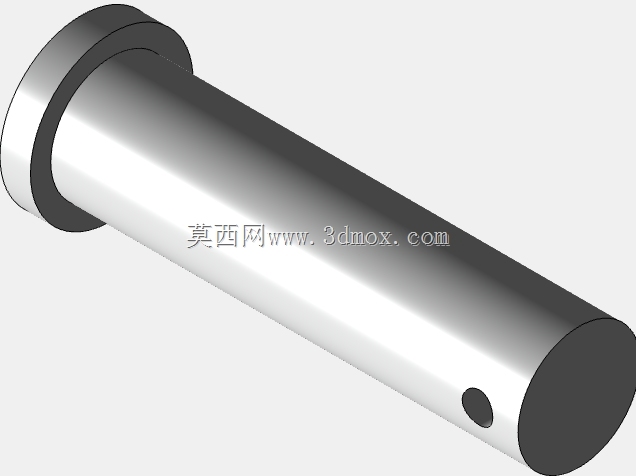

结构上所有受力较大的臂体零件都采用6061铝合金硬质阳极氧化处理,铰接销轴采用不锈钢材质,在有少量切削液、粉尘的车间环境下也能长期稳定工作,不会出现锈蚀卡滞的问题。中心回转部位的轴承采用成对安装的角接触轴承,可承受夹持过程中产生的径向力与倾覆力矩,即使夹取偏心放置的工件,也能保证回转精度控制在0.02mm以内,满足精密装配工位的定位要求。
