可调式重型管钳结构三维设计

　　在油气管道铺设、建筑给排水施工、工矿设备管路维护等现场作业场景里，管钳是管路拆装作业中无法替代的手动夹持工具，区别于普通活动扳手的平行夹持逻辑，管钳依靠带齿钳口与管件表面的咬合摩擦力传递扭矩，可适配不同管径的圆形金属管件，完成螺纹管件的旋紧、拆卸作业，在狭窄管廊、井下作业、设备维保等空间受限的场景中，管钳的长力臂结构能让作业人员用较小的手部施力获得足够的管件扭转力矩，大幅降低大管径管件拆装的劳动强度。

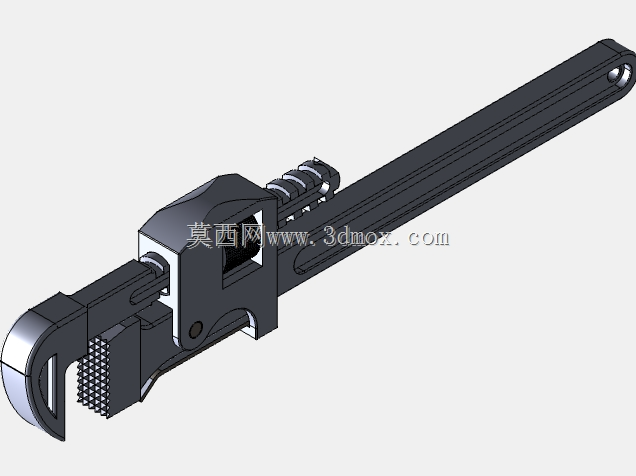

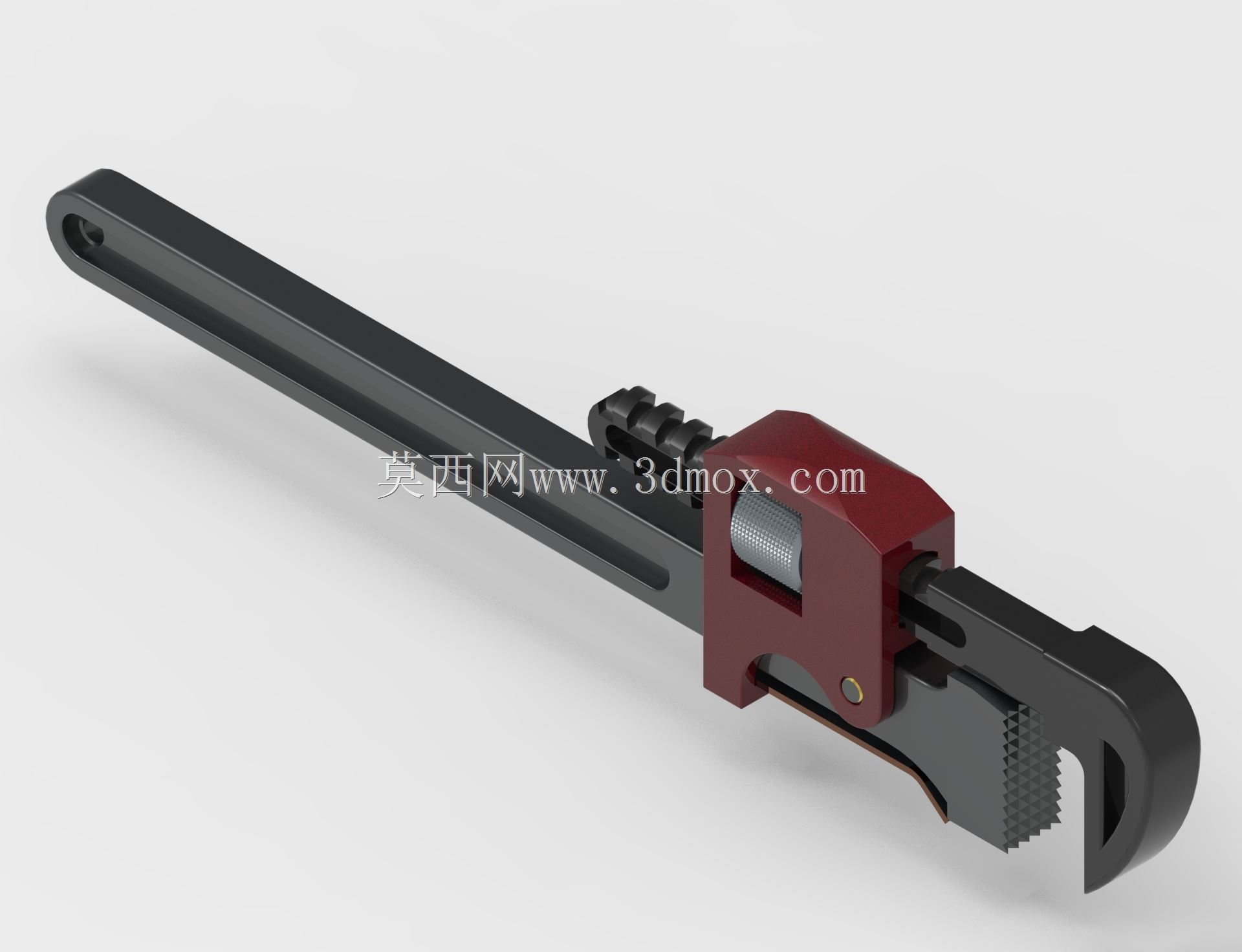

　　这套可调式管钳的结构设计围绕现场作业的实际受力需求展开，整体分为固定钳身、活动钳块、调节螺母、手柄、钳口镶齿五个核心部分。固定钳身与长手柄采用一体化锻造结构设计，材料选用45号钢调质处理，整体硬度控制在HRC28-32区间，既保证长手柄在大扭矩施力时不会发生弯曲变形，又避免硬度过高导致的受力脆断风险；固定钳身的钳头部分设计有90度夹角的咬合齿面，齿形采用不对称梯形齿，齿尖朝向手柄方向倾斜，当作业人员向手柄施加向下的拧紧力矩时，齿尖会自动嵌入管件表面的氧化层或防腐层，避免施力过程中钳口与管件发生打滑，反向旋松管件时，齿形的反向受力面同样做了倒角处理，不会出现咬不住管件的问题。

　　活动钳块安装在固定钳身的导向滑槽内，滑槽采用燕尾槽结构设计，配合间隙控制在0.05-0.1mm之间，既保证活动钳块可沿滑槽顺畅滑动调节开口大小，又不会在夹持受力时出现钳块左右晃动的问题；活动钳块的调节依靠钳头位置的圆柱调节螺母，螺母外圆设计有滚花防滑结构，作业人员佩戴劳保手套时也可单手转动调节螺母，快速调整钳口开口尺寸，适配从15mm到50mm管径的常用金属管件；活动钳块与固定钳身的咬合齿面均采用可更换的硬质合金镶齿设计，镶齿通过沉头螺钉固定在钳体上，当齿面长期使用出现磨损打滑时，仅需更换镶齿即可恢复工具性能，无需整体报废钳身，大幅降低工具的长期使用成本。

　　手柄部分采用长直杆结构设计，整体长度根据最大夹持扭矩做匹配设计，手柄末端做了圆弧过渡处理，避免施力时硌伤作业人员手掌，手柄表面设计有防滑滚纹，在沾有油污、水渍的作业环境下也能保证握持摩擦力，不会出现脱手风险。从安装边界与尺寸适配来看，这套管钳的最大开口距离为60mm，整体闭合状态下的总长度为450mm，钳头部分的最大宽度为72mm，在狭窄空间作业时，钳头可伸入深度不小于80mm的管件间隙完成操作，手柄的长力臂设计让作业人员施加200N的手部握力时，钳口位置可产生不小于1200N·m的扭转力矩，足以满足DN50及以下管径的镀锌钢管、无缝钢管的螺纹拆装扭矩需求。

　　在结构细节设计上，活动钳块与调节螺母的配合位置设计有防脱限位结构，当调节螺母旋转到最大开口位置时，限位台阶会卡住活动钳块，避免调节过程中活动钳块从钳身滑槽内脱落，造成零件丢失或作业中断；钳体的所有棱边均做了R2-R3的圆角钝化处理，避免加工、使用过程中锋利棱边划伤作业人员；咬合齿的齿尖做了0.1mm的钝化处理，既保证足够的咬合摩擦力，又不会过度啃伤管件表面，影响管件螺纹连接后的密封性能。

　　不同于普通民用级管钳的薄钢板冲压结构，这套重型管钳的所有受力部件均采用整体锻造后机加工成型，钳身的导向滑槽、调节螺母安装孔、镶齿固定螺孔的位置公差均控制在±0.02mm以内，保证活动钳块滑动顺畅无卡滞，受力时钳口上下齿面可完全平行贴合管件表面，不会出现局部应力集中导致的齿面崩裂或管件表面压痕过深的问题。在日常维保场景中，这套管钳可用于车间液压管路、消防管路、压缩空气管路的日常检修拆装，在管道施工场景中可配合管螺纹铰板完成管路预制安装作业，相比普通活动扳手，其圆形管件夹持的可靠性提升60%以上，大扭矩施力时的打滑风险大幅降低，是管路安装维保岗位的必备手动工具。
