双输入准双曲面驱动轴齿轮结构设计

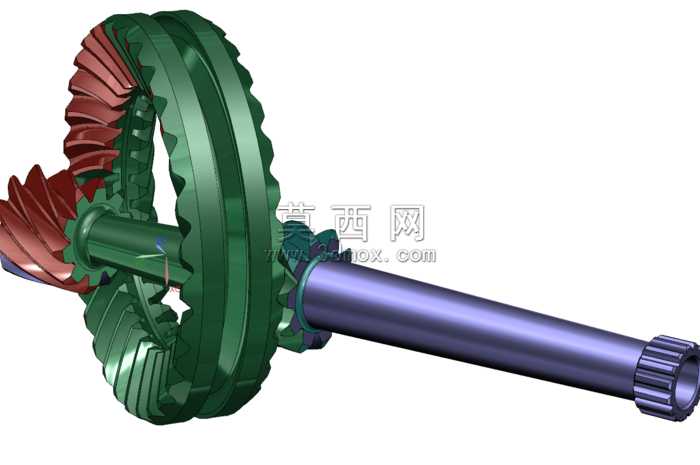

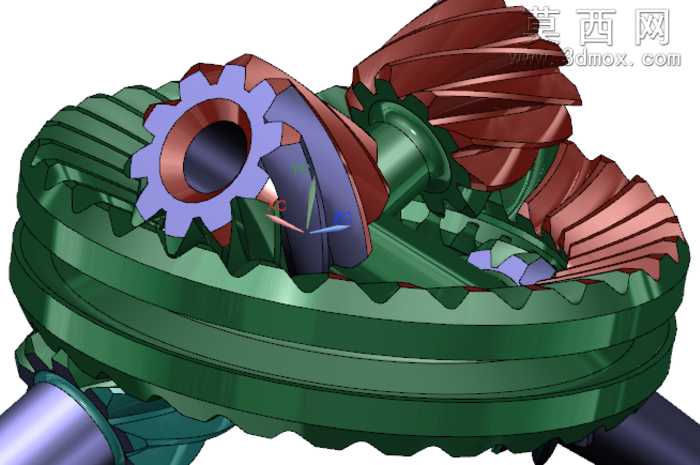

本作品为双输入结构的准双曲面驱动轴齿轮三维建模成果，建模过程中依托三维参数化设计逻辑完成各部件的精准构建，首先对核心的准双曲面齿形进行参数化推导，结合双重输入的传动需求，确定主从动锥齿轮、环形输出齿轮、输入齿轮以及中间啮合小齿轮的齿廓参数、分度圆参数、螺旋角参数，保证各齿轮副的啮合间隙处于合理区间。建模阶段对齿轮的齿面进行精细化曲面构建，还原准双曲面齿轮的空间齿形特征，避免齿面出现干涉、错位问题，同时对驱动轴的轴段、轴肩、安装定位面进行结构细化，匹配齿轮的安装孔位、键槽结构，保证装配关系完全符合实际传动的装配逻辑。材质渲染阶段，对不同功能部件赋予差异化材质表现：主从动锥齿轮采用金属红铜质感材质，凸显锥齿传动的受力结构特征；中间啮合小齿轮采用蓝紫色金属材质，区分不同传动路径的齿轮部件；环形输出齿轮采用深绿色硬质合金质感材质，突出其作为输出端承载大扭矩的结构属性；驱动轴段采用亮面金属材质，还原传动轴的加工表面特征。结构设计上重点优化了齿轮啮合的受力特性，该结构实现了几乎无径向载荷的齿轮啮合效果，下方的输出环形齿轮与输入齿轮的径向轴承无需额外设计计数器齿轮啮合来抵消径向载荷，径向载荷的受力网格可实现相互迫衡抵消，无需额外增设载荷抵消结构，大幅简化了驱动桥的整体结构，环形齿轮可直接适配汽车、摩托车的车轮安装需求，减少了传动链的部件数量。设计过程中反复校验了双重输入路径下的齿轮传动同步性，对两个输入锥齿轮与中间传动齿轮的啮合相位进行调整，保证双输入动力汇流时无冲击、无卡滞，同时对齿轮的减重槽、加强筋结构进行合理布局，在保证齿轮结构强度的前提下降低整体重量，适配车辆动力装置的轻量化设计需求。
