动力系统用高精度曲柄结构三维设计

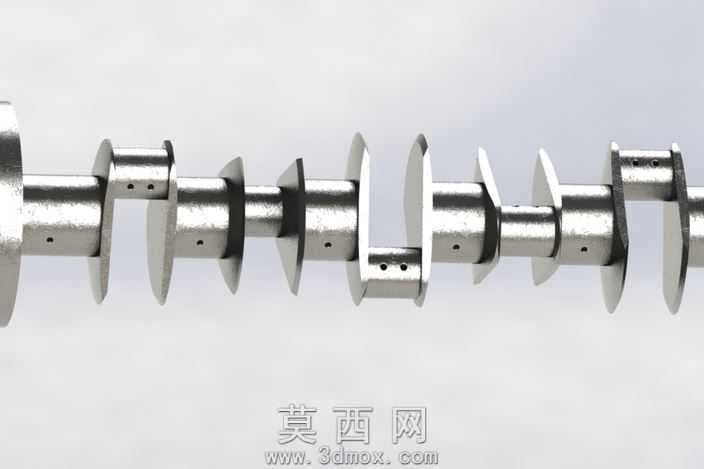

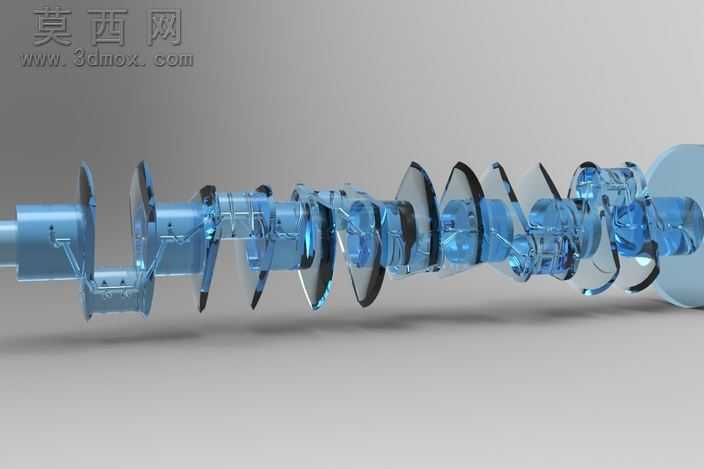

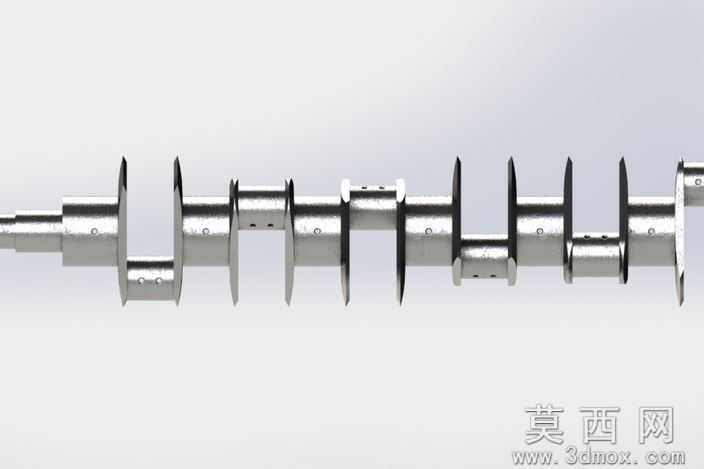

本作品为动力传动系统核心部件曲柄的三维建模设计成果，建模过程严格遵循机械设计行业标准，围绕曲柄实际工作场景的受力需求、装配适配要求展开结构规划。建模阶段首先梳理曲柄的功能逻辑：作为动力系统中承接旋转动力输出、实现往复运动与旋转运动转换的核心构件，其各段轴颈的同轴度、曲柄臂的配重平衡度、连接端面的公差配合精度直接决定整套动力机构的运行稳定性，因此建模时优先以参数化草图绘制各轴段的截面轮廓，通过拉伸、旋转等基础特征搭建整体骨架，再对曲柄销与主轴颈的过渡圆角、油道开孔、配重块的减重槽等细节特征做精细化处理，所有特征参数均可根据不同排量、不同功率的动力设备需求做快速调整，适配多场景的设计迭代需求。材质与渲染环节，为清晰呈现构件的结构层次与金属质感，主体采用高强度合金结构钢的材质预设，调整材质的反射率、粗糙度参数模拟锻造加工后的金属表面肌理，对各轴颈的精加工面做高光处理区分粗加工的曲柄臂表面，同时添加半透明蓝色玻璃材质的爆炸透视效果，将曲柄的各组成段沿轴向拆解排布，直观展示内部油道走向、各部件的装配位置关系，无需额外标注即可让观者快速理解构件的装配逻辑。结构设计上充分考虑实际工况的受力特性，对曲柄臂与轴颈的连接位置做圆弧过渡优化，降低应力集中带来的疲劳断裂风险，配重块的轮廓经过反复调整，可有效抵消曲轴运转时的往复惯性力，减少动力系统运行时的振动与噪音，各连接端面的螺栓孔、定位销孔位置严格按照通用装配标准设置，可直接与同规格的连杆、轴承等部件完成适配装配，无需二次修改结构尺寸。整体模型完成后经过干涉检查、质量属性测算，整体重量、转动惯量等参数均符合动力系统的设计指标，可直接用于后续的工程仿真、装配模拟、生产加工图纸导出等环节，为动力设备的研发设计提供可靠的三维数字模型支撑。
