异形L型多安装位机械结构件

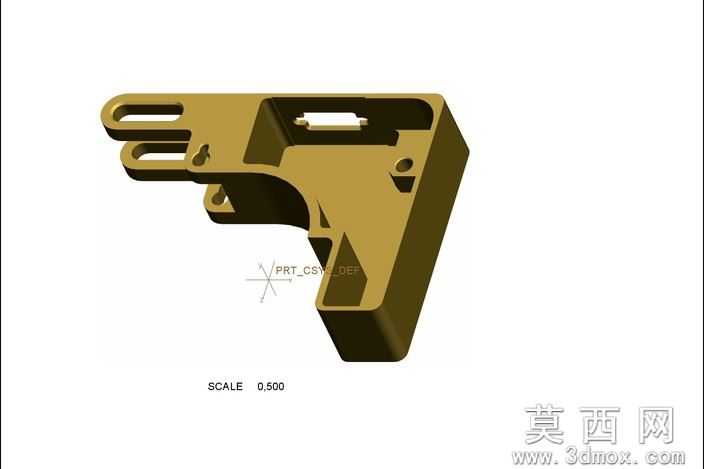

该结构件采用三维参数化建模方式完成全流程设计，建模阶段以基准坐标系为核心定位参考，先绘制主体L型轮廓的二维草绘，通过拉伸命令生成基础实体，再针对不同功能区域做精细化特征处理。左侧伸出的双平行臂结构上设计有两个同轴长圆形安装孔，可适配不同间距的装配需求，降低安装对位的精度要求；主体转角区域做了圆弧过渡处理，既避免应力集中提升结构强度，也让整体造型更流畅。主体腔体内部设计有定位卡槽结构，可用于内置功能模块的限位固定，腔体侧壁预留了小型螺纹安装孔，方便附属零件的锁附固定。材质方面模拟常用锌合金压铸件的金属质感，表面做哑光磨砂处理，还原工业五金件的真实视觉效果，渲染阶段采用柔和的工业环境光，清晰展现各结构的凹凸层次与边角细节。设计过程中充分考虑零件的加工工艺性，所有边角都做了适配压铸生产的拔模斜度，壁厚保持均匀一致，避免生产过程中出现缩痕、变形等问题，各安装孔的位置公差也按照通用五金件的装配标准做了预留，确保后续实际生产的零件可以直接完成装配，无需二次修配。整体结构兼顾了轻量化与结构强度，在非受力区域做了镂空减重设计，在受力转角区域做了加厚加强处理，实现性能与重量的平衡。
