压力机用传动丝杠精密机械结构

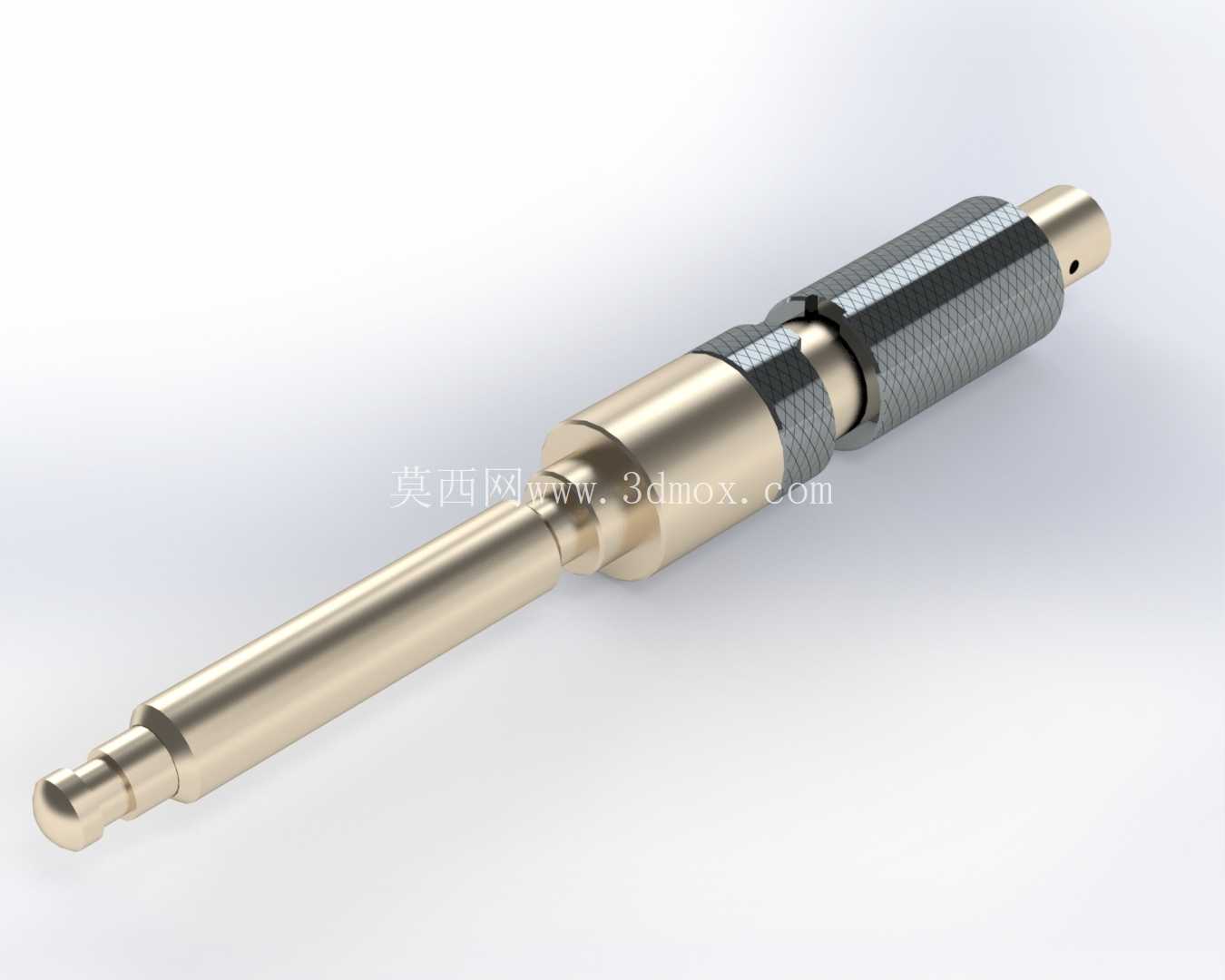

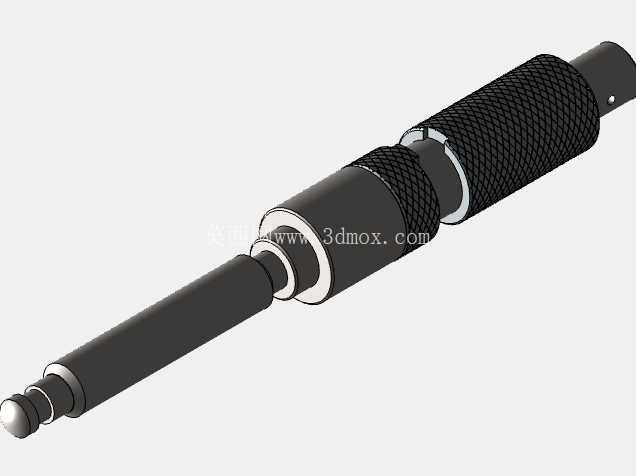

　　这款传动丝杠结构主要适配手动压力机、小型台式压装设备的直线进给传动场景，在小吨位压装、工件校形、简易冲压工位中承担核心的力传递与位移导向作用，日常车间里的轴承压入、销钉装配、薄板材冲裁工位都能见到这类结构的身影。从结构设计逻辑来看，整体采用分段式轴身布局，前端的球头定位端直接对接压头装夹位，做了圆弧过渡处理，避免压装过程中应力集中导致的轴端崩损，靠近前端的细轴段做了退刀槽设计，既方便磨削加工时的砂轮退刀，也能在装配时给密封件、挡圈留出安装空间，不会出现装配干涉。

　　中间的轴肩段是核心的受力承载区，直径比前后轴段大出近三分之一，压装作业时的轴向反作用力全部通过这个轴肩传递到设备的机架承载面，设计时特意在轴肩处做了0.5毫米的圆角过渡，避免长期交变载荷下出现疲劳裂纹。后端的滚花握持段做了网纹滚花处理，滚花深度控制在0.3毫米，手动旋转调节时不会出现打滑，滚花段后方的定位轴颈和设备的导向套做间隙配合，配合公差选H7/g6，既保证旋转时的顺畅度，又能控制径向窜动量在0.02毫米以内，避免压头偏移导致的压装精度不足。轴身最末端的径向小孔是用来穿装止动销的，连接手轮或者驱动拨杆时，能传递旋转扭矩，不会出现轴和驱动件之间的相对转动。

　　从安装边界来看，整体轴身的有效进给行程可以覆盖120毫米的常规压装需求，导向段的直径统一，适配市面上多数台式压力机的标准导向套安装孔，不需要额外做改装就能直接替换原有磨损的丝杠部件。实际使用中，这类丝杠的表面做了硬化处理，硬度达到HRC42-48，长期和铜质导向套摩擦也不会出现过快的磨损，日常维护只需要定期在轴身涂抹锂基润滑脂，就能保证进给时的顺滑手感，不会出现卡滞、爬行的问题。设计时特意规避了细长轴的刚性不足问题，通过分段变径的方式，在保证进给行程的前提下，提升了轴身的整体抗弯强度，满负载压装时的轴身挠度控制在0.05毫米以内，不会因为受力弯曲导致压装面倾斜。

　　和普通的T型丝杠相比，这款结构没有加工连续的传动螺纹，而是直接通过轴身和导向套配合做直线滑动，更适合手动小行程的压装场景，结构更简单，制造成本更低，维护也更方便，不需要定期清理螺纹缝隙里的金属碎屑，在小型加工车间、维修班组的日常作业中实用性很强。
