通用电气航空发动机安装托架结构设计

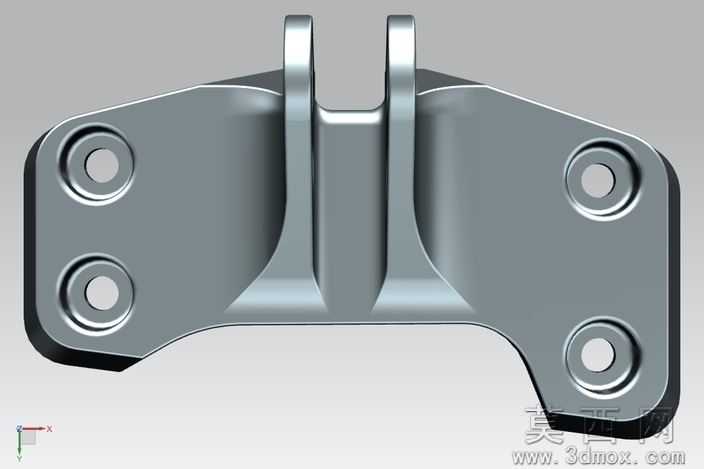

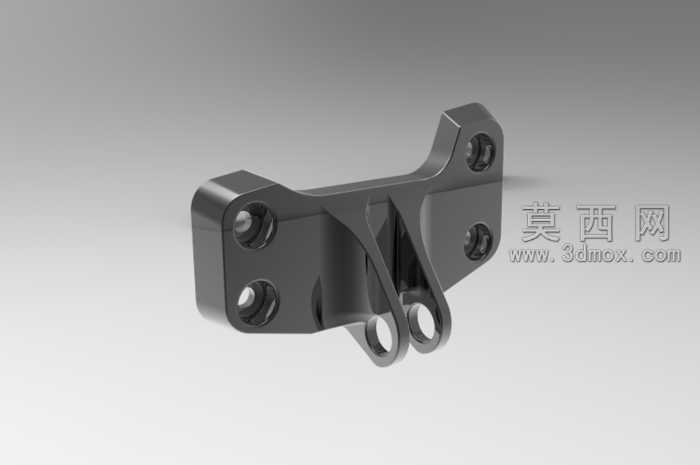

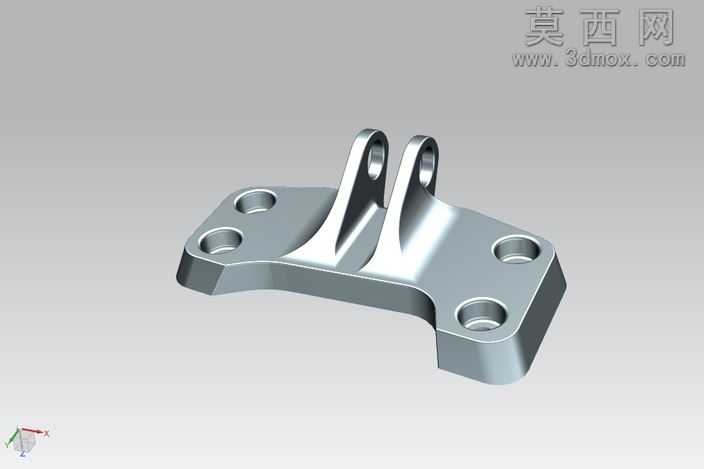

本模型为通用电气飞机发动机配套的安装托架结构，整体采用一体化建模思路完成，在三维建模过程中首先完成基准面的搭建，以托架底部安装平面为第一基准，向上依次绘制底板轮廓、支撑立臂结构，所有特征均采用参数化草图驱动，保证后续修改迭代的便利性。建模阶段对底板的五个安装通孔做了精确的位置约束，孔位分布匹配航空发动机舱的安装点位公差要求，孔边缘做了倒角处理避免安装时的应力集中，同时底板边缘做了变半径圆角过渡，在保证结构强度的前提下尽可能降低零件自重，适配航空部件的轻量化设计需求。支撑立臂部分采用双吊耳对称结构，两个吊耳的同轴度在建模时通过同一草图的同心约束保证，吊耳内孔的尺寸精度匹配发动机连接销轴的配合公差，立臂与底板的连接位置做了加厚的过渡圆角，通过有限元受力分析优化了过渡区域的曲率，避免发动机运行过程中振动带来的应力断裂风险。渲染阶段采用金属哑光材质模拟航空铝合金的表面处理效果，材质参数调整为低粗糙度、高金属度，添加了细微的表面颗粒质感还原真实机加工后的零件表面状态，打光采用三点布光方案，主光从侧上方照射突出零件的结构轮廓，补光弱化阴影区域的死黑，轮廓光勾勒零件边缘提升立体感，整体渲染效果清晰展现托架的所有结构细节。设计过程中充分考虑了航空部件的工况要求，整体结构在满足承载强度的基础上做了多处减重设计，底板非受力区域做了厚度减薄处理，立臂部分采用等强度设计思路，从根部到吊耳位置平滑过渡厚度，既保证了连接位置的结构强度，又最大程度降低了零件的整体重量，所有安装孔位的位置度、同轴度等形位公差都在建模时做了参数化约束，可直接导出工程图用于生产加工，模型的结构细节完整，无多余特征，可直接用于装配仿真、受力分析等后续工程环节。
