龙门式多色地面自动绘图设备结构设计

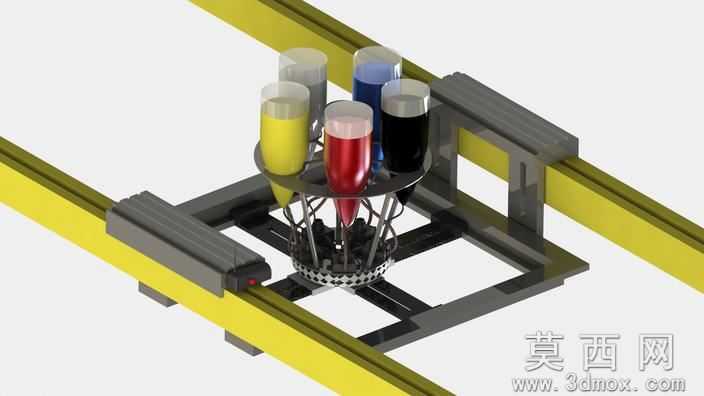

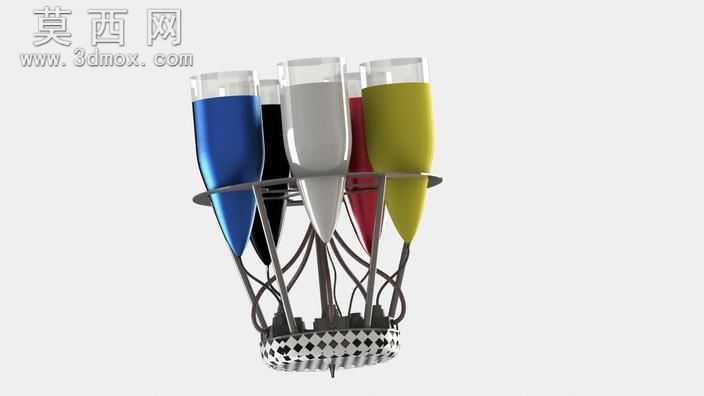

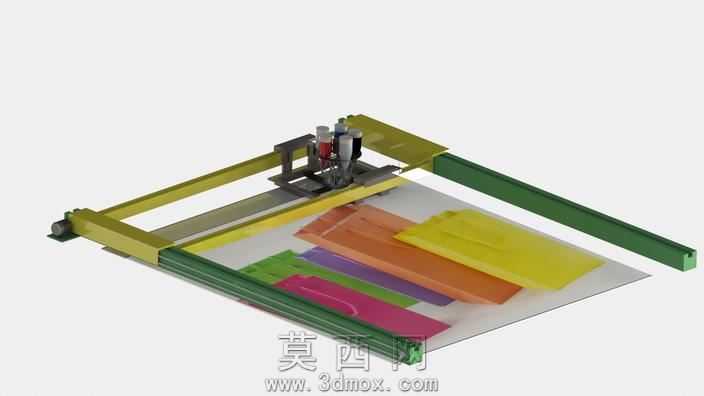

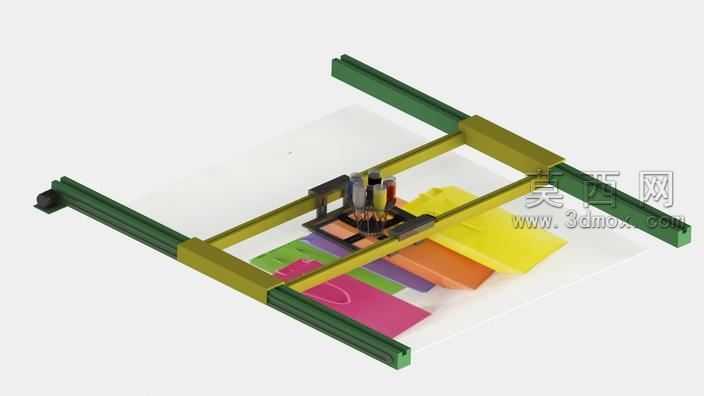

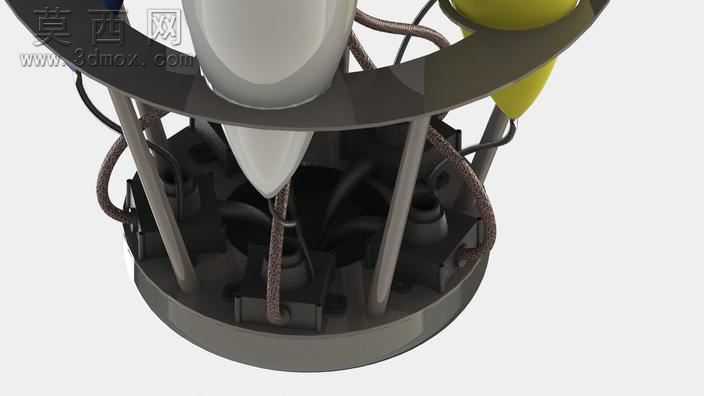

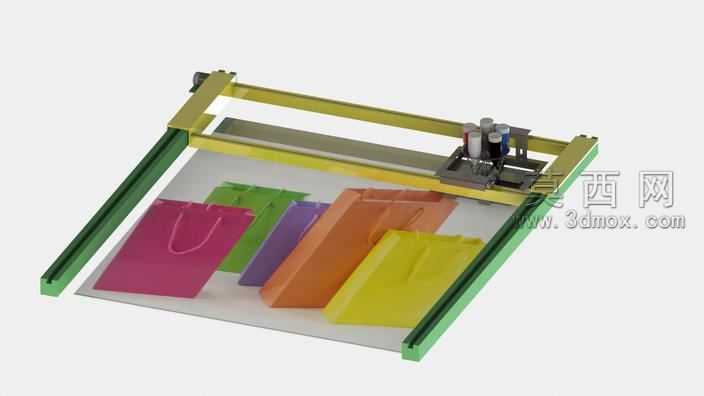

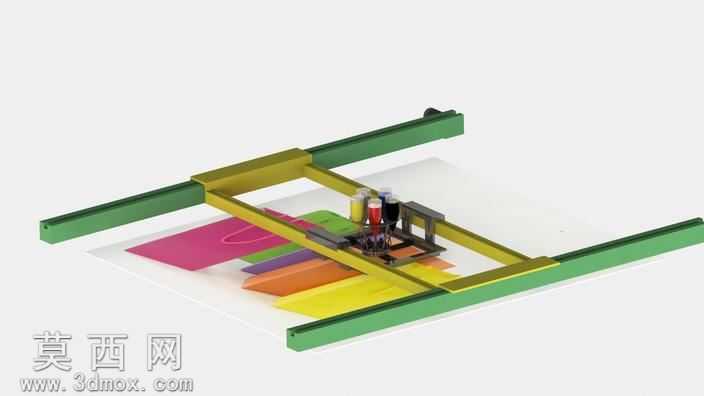

本作品为龙门式多色地面绘图设备的三维结构设计，整体采用双横梁龙门行走架构，以两根平行的黄色长导轨作为X向移动基准，搭配灰色滑动承载座实现横向平稳位移，承载座上方搭载Y向移动框架，可带动绘图执行机构完成纵向进给，整体框架采用方管拼接式结构，兼顾轻量化与结构刚性，能够在大尺寸平面作业范围内保持运行稳定性。绘图执行端采用多色储料筒集成设计，共设置黄、红、蓝、黑、灰等五个独立储料料筒，每个料筒对应独立的供料通路与出料控制结构，料筒下方设置锥形聚料出料口，配合内部的流量调节结构可精准控制出料量，避免绘图过程中出现漏料、溢料问题；执行机构外围设置防护框架，既可以保护内部供料管路与控制元件，也能在设备移动过程中避免出料端与地面凸起发生磕碰。建模过程中对各运动副的配合间隙做了精准还原，导轨与滑块的配合面、齿轮齿条传动结构、料筒与安装座的定位结构都按照实际装配公差设计，所有零件的装配关系完全符合实际生产装配逻辑，可直接用于结构验证与样机试制参考。材质渲染方面，导轨部分采用哑光工业黄漆金属材质，滑动座与框架采用磨砂灰铸铁质感，储料筒根据不同颜料设置对应半透明彩色材质，出料端的金属结构做了亮面金属质感处理，整体渲染效果贴近真实工业设备的视觉表现。设计思路上，该设备针对户外地面大尺寸图案绘制需求开发，替代传统人工手绘的低效模式，通过XY两轴数控移动配合多色供料系统，可自动完成预设图案的地面喷涂作业，适用于园区地面标识、停车场车位划线、户外地面彩绘等多种应用场景，结构设计中预留了电控元件安装位与走线槽，方便后续加装运动控制板卡、伺服驱动与无线通讯模块，实现设备的全自动化运行。
