手动式电线弯曲折弯钳工工具

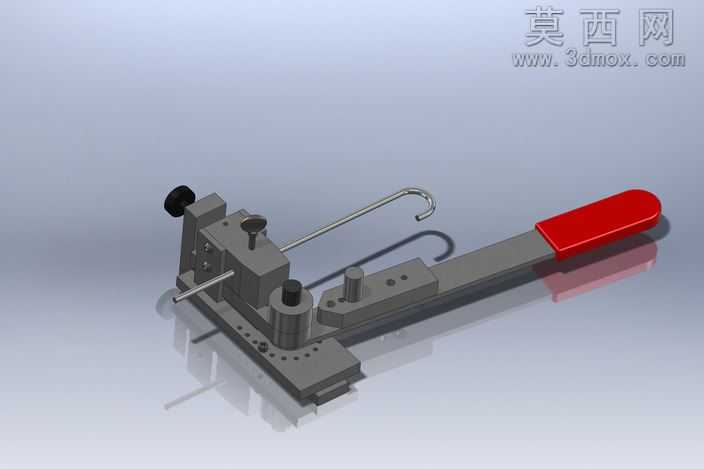

该作品为手动操作的电线折弯钳工工具，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械加工的公差配合要求，对每一处装配结构都做了干涉检查，确保各活动部件可顺畅运作无卡滞。模型渲染阶段采用金属哑光材质搭配防滑手柄的亮面红漆材质，还原了实物的金属加工质感与操作部件的视觉区分度，底座部分做了磨砂金属质感处理，模拟实际工装的耐磨表面特性，渲染光影采用柔和的工作室布光，清晰呈现工具的结构层次与部件轮廓。从结构设计来看，该工具整体分为定位基座、弯折执行组件、操作手柄、线缆定位模块四个核心部分：定位基座上设置有多组不同规格的定位柱安装孔，可适配不同线径的电线弯折需求，基座边缘设置有固定结构，可将工具夹持在工作台面避免操作时移位；弯折执行组件包含可转动的弯折轴与定位挡块，通过手柄带动转轴转动即可将卡入定位槽的电线弯折至预设角度，转轴旁设置的角度调节结构可精准控制弯折角度，满足不同布线场景的弯折精度要求；操作手柄做了加长力臂设计，末端包裹防滑绝缘握套，既可以降低手动操作的施力强度，也能在处理带电线缆时提供基础绝缘防护；线缆定位模块设置有可调节的锁紧旋钮，可根据电线的线径调整夹持间隙，避免弯折过程中线缆出现滑移导致弯折角度偏差。设计思路围绕小型线缆加工的便携化、精准化需求展开，摒弃了大型电动折弯设备的复杂结构，采用纯机械手动结构实现可靠的折弯功能，整体结构紧凑小巧，无需外接动力即可完成电线弯折作业，适合现场布线、小型电器维修、电工实训等场景使用，建模时对所有棱角处都做了倒角处理，避免实际使用时划伤操作人员或破坏线缆绝缘层，各连接部件的紧固结构都做了隐藏式设计，避免操作过程中勾挂线缆影响作业效率。
