紧凑型双列窄幅扁带输送机构

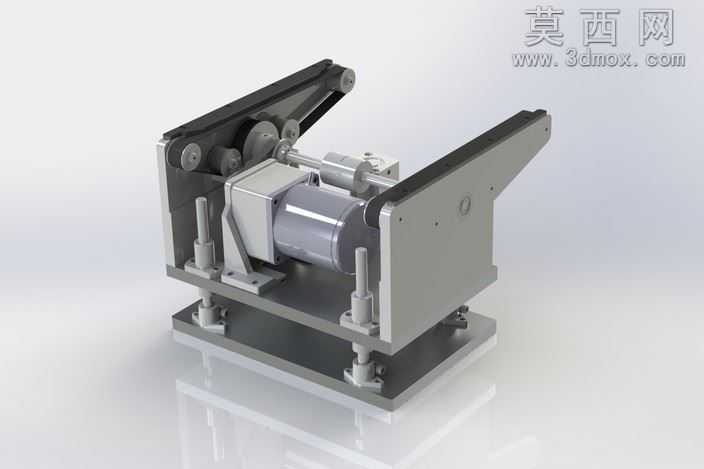

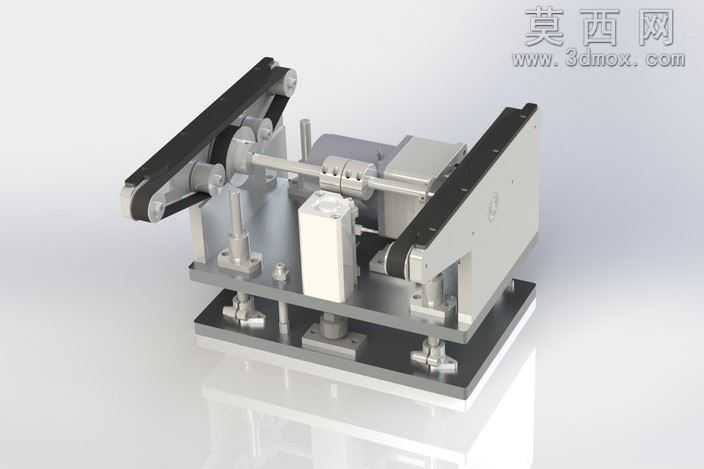

本模型为紧凑型双列窄幅扁带输送机构，采用三维参数化建模完成整体装配设计，建模过程中对所有零部件进行了全约束配合，确保各运动部件无干涉、装配逻辑符合实际机械加工与装配要求。模型渲染阶段采用工业级写实材质方案，机架部分赋予哑光银白金属材质模拟阳极氧化铝合金质感，输送扁带采用哑光黑色耐磨橡胶材质，调节支撑脚、传动连接件赋予镀铬亮面金属材质，驱动模块外壳采用米白色工程塑料材质，通过光影渲染还原真实工业设备的材质质感与结构层次。结构设计上采用对称双列窄扁带布局，两根平行的窄幅输送扁带分别由独立的张紧调节机构固定，可通过侧方的调节螺栓调整扁带张紧度，避免输送过程中出现打滑、跑偏问题；中部采用同轴传动设计，通过联轴器将两侧带轮的传动轴连接，配合单组驱动模块即可实现双列扁带的同步运转，大幅缩减了机构整体占用空间；底部配置四个可调节高度的支撑脚座，可根据安装平面的平整度调整机构水平度，保证输送运行的稳定性。设计思路围绕小尺寸、窄间距物料的精准输送需求展开，摒弃传统宽幅皮带输送机的冗余结构，采用双列窄扁带的布局形式，既能够满足小型工件的平稳输送要求，又可适配生产线上狭窄工位的安装空间，同时简化了传动结构，降低了后期维护的难度；模型中所有标准件均按照机械设计标准建模，各安装孔位、配合公差均符合通用机械加工规范，可直接作为非标自动化设备的输送模块参考，用于小型零件加工、组装、检测工位的物料传输场景，具备较强的实际工程参考价值。
