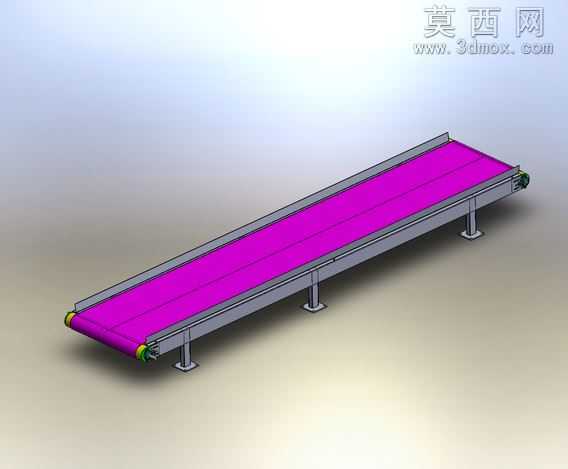

不锈钢钢式低平皮带输送设备三维设计

本作品为不锈钢钢式低输送机的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配，首先针对设备的核心承载结构不锈钢机架进行建模，选用方管型材作为支撑腿与侧边梁的基础型材，通过拉伸、切除、阵列等特征完成支腿的地脚安装板、侧边梁的辊筒安装位等细节结构设计，保证机架的结构强度与安装精度。输送载体选用紫色平皮带作为输送面，建模时通过曲面拉伸与加厚特征还原皮带的柔性形态，同时对两端的传动辊筒、改向辊筒进行单独建模，还原辊筒的轴头、轴承安装位、防滑包胶层等细节结构，通过配合约束将辊筒装配至机架两端，保证辊筒的转动自由度与同轴度精度。渲染阶段采用实体渲染模式，为不锈钢机架赋予哑光不锈钢材质，还原金属材质的细腻磨砂质感与低反光特性，为皮带赋予哑光PVC材质，调整材质的粗糙度与色彩饱和度还原紫色皮带的视觉效果，为辊筒包胶层赋予黑色橡胶材质，同时添加环境光与定向光源，模拟车间自然光环境，突出设备各部件的结构层次与材质差异。结构设计上采用低平式布局，整体机架高度较低，适配低矮工位的物料转接需求，支腿等距分布在机架下方，每个支腿底部设置可调地脚结构，可通过螺纹调节实现设备整体水平度调整，适配不平整的安装地面；侧边梁采用一体化折弯成型的不锈钢板材，减少焊接点位提升机架的结构稳定性与卫生清洁便利性，两端辊筒采用带座轴承安装固定，可通过侧边的张紧调节螺栓调整皮带张紧度，避免皮带运行过程中出现跑偏、打滑问题。设计思路围绕食品、医药等对卫生等级有要求的物料输送场景展开，整体选用不锈钢材质满足耐腐蚀、易清洁的使用需求，低平式结构可直接对接生产设备的出料口，无需额外搭建过高的操作平台，降低生产线的搭建成本；建模过程中对所有安装孔位、配合尺寸进行参数化关联，后续可根据实际输送长度、宽度需求快速调整模型参数，生成不同规格的输送设备模型，装配完成后通过干涉检查验证各部件的装配合理性，确保辊筒转动、皮带运行过程中无结构干涉，模型可直接用于工程出图、生产加工参考与生产线布局模拟。
