汽车传动系统差速机构三维结构设计

　　差速机构是汽车传动系统中承担动力分流与转速差补偿的核心部件，日常车辆行驶过程中，转弯、颠簸路面行驶、左右轮附着系数不一致等工况下，两侧驱动轮的行驶轨迹长度存在客观差异，若没有差速机构做转速补偿，轮胎会出现滑磨、传动系统憋劲的问题，轻则加剧轮胎异常磨损，重则导致传动齿轮、半轴等部件受额外冲击载荷提前失效。这套差速机构的核心功能，就是在把主减速器传递来的动力持续输出给两侧半轴的同时，允许两侧半轴以不同转速旋转，保证两侧驱动轮始终处于纯滚动状态，兼顾动力传递效率与行驶稳定性。

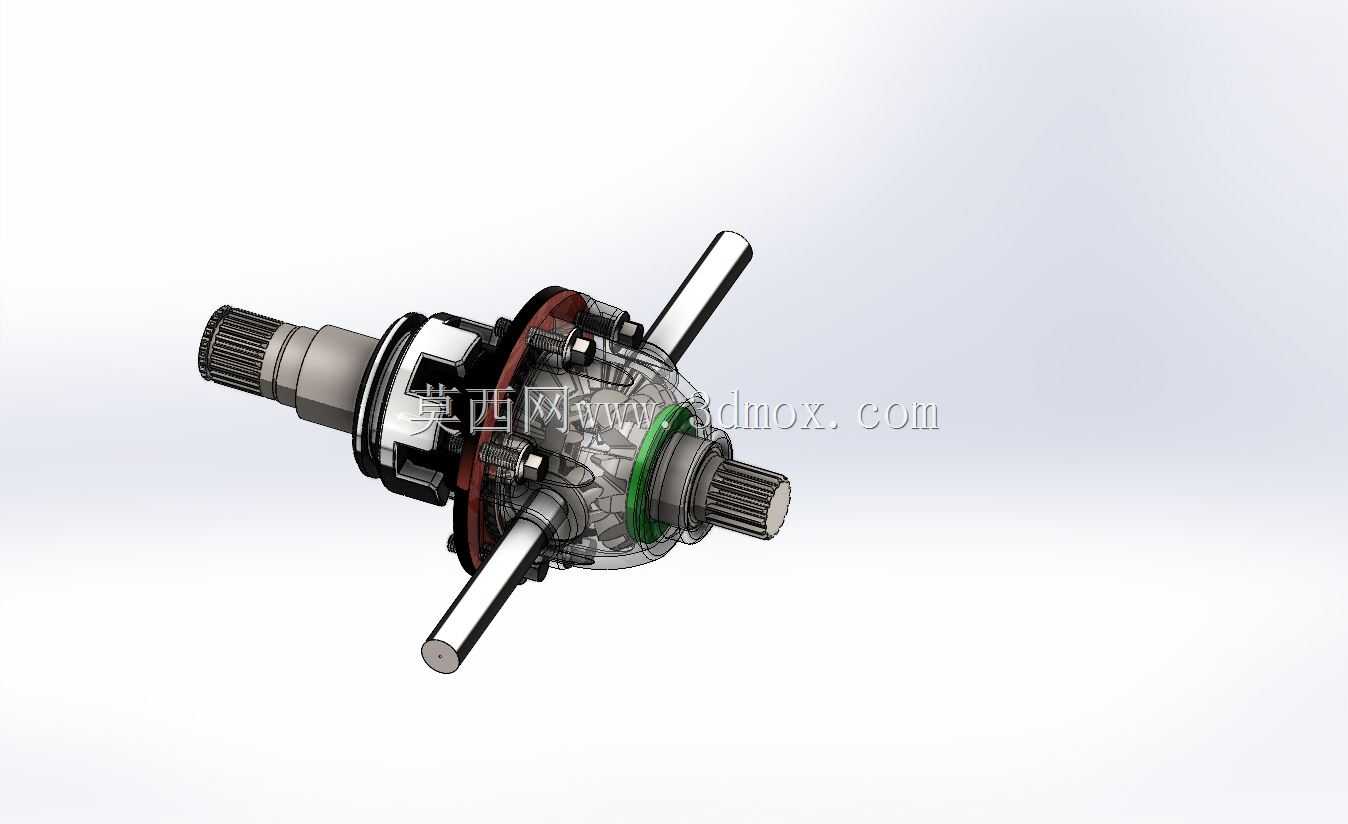

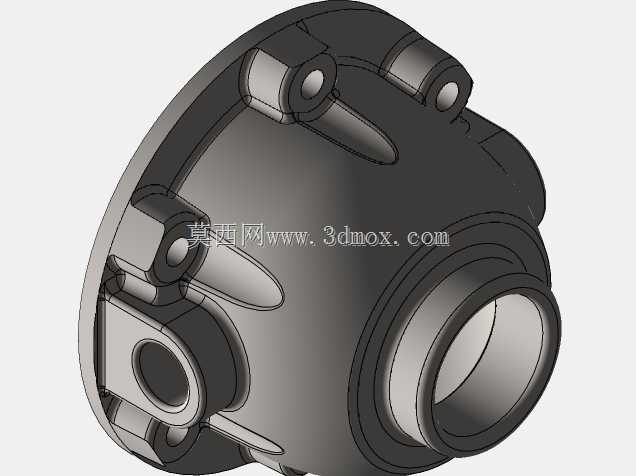

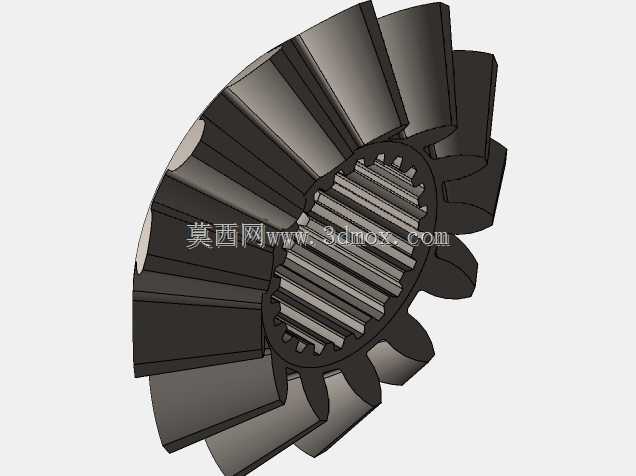

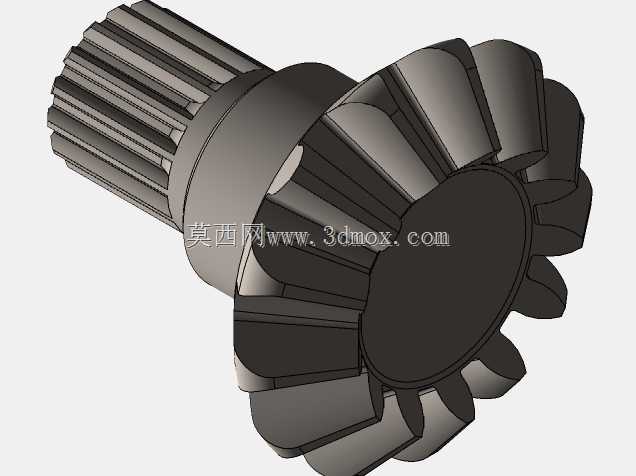

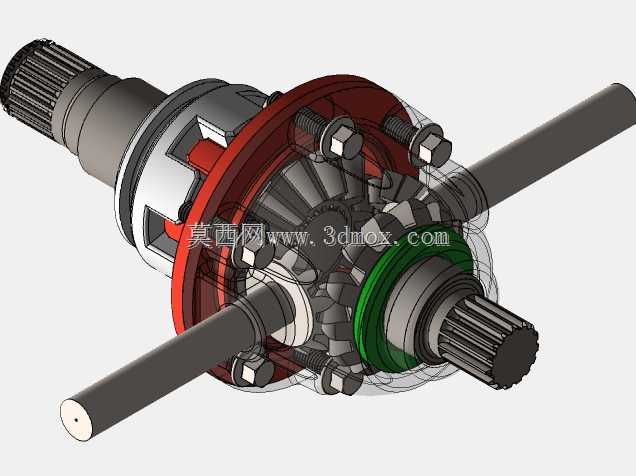

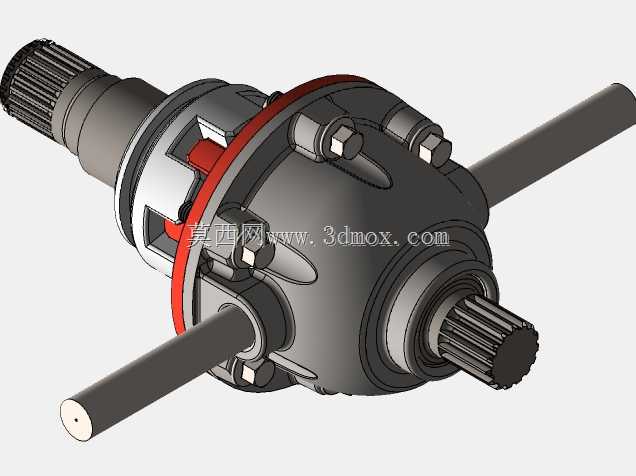

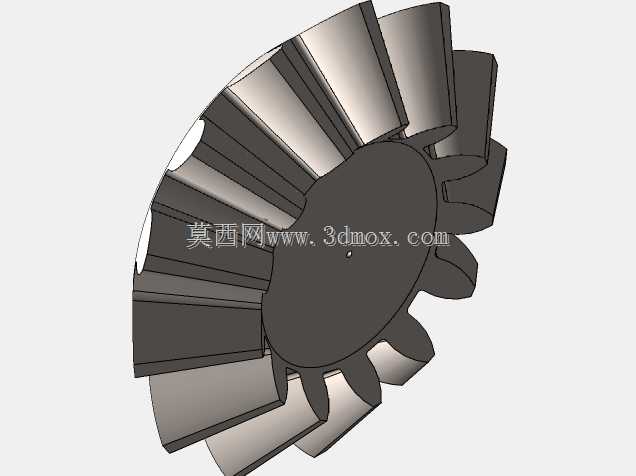

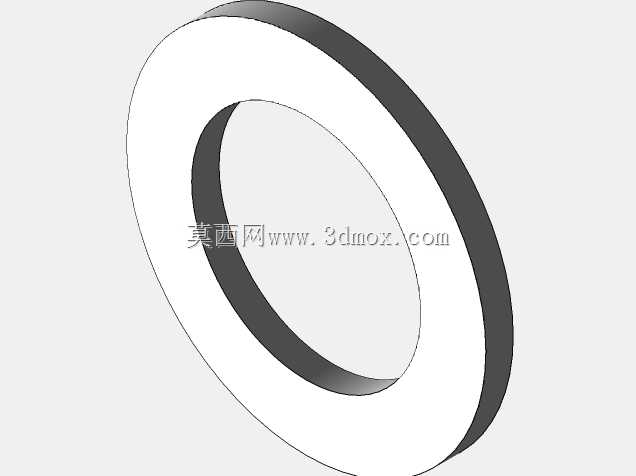

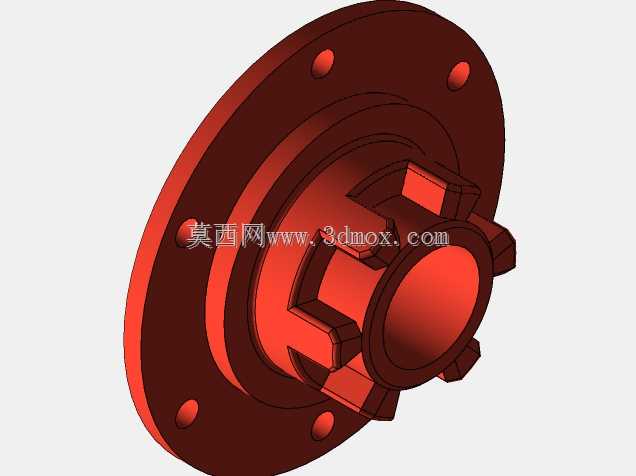

　　从结构设计逻辑来看，这套差速机构采用对称式锥齿轮差速结构，核心组成包含差速器壳、十字轴、行星锥齿轮、半轴锥齿轮、两侧输出半轴以及配套的紧固件、支撑轴承。差速器壳作为整个机构的承载基体，通过法兰结构与主减速器从动齿轮连接，接收主减速器减速增扭后的动力输入，壳体上预留的十字轴安装孔位，采用过盈配合加螺栓锁紧的固定方式，保证十字轴在壳体内部的定位精度，避免大扭矩传递过程中出现轴体窜动。十字轴上套装的四个行星锥齿轮，背面与差速器壳内壁之间设计有球面耐磨垫片，一方面减少齿轮转动过程中的摩擦损耗，另一方面可以通过调整垫片厚度控制锥齿轮的啮合间隙，保证齿轮啮合印痕处于齿面中部，降低传动噪音与冲击。两侧的半轴锥齿轮分别与左右半轴通过花键连接，齿轮背面同样设置有推力垫片，抵消齿轮啮合过程中产生的轴向力，避免齿轮端面直接与壳体硬接触造成磨损。

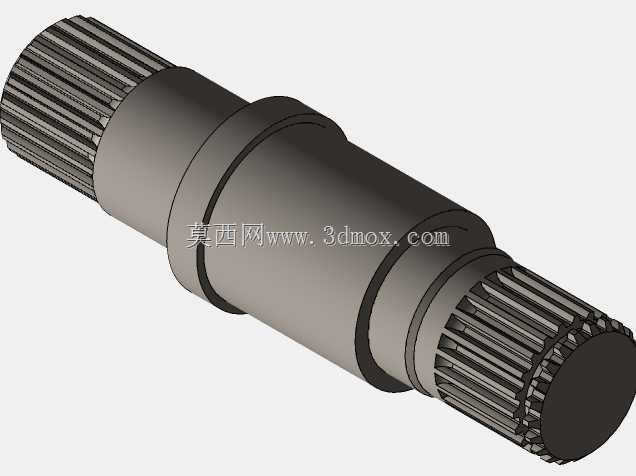

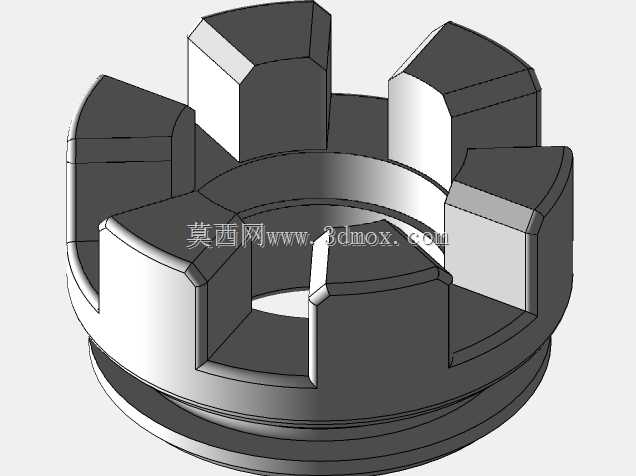

　　在实际安装边界设计上，这套差速机构的整体径向尺寸需要匹配驱动桥主减速器壳的内腔空间，安装时差速器壳两端通过圆锥滚子轴承支撑在主减速器壳的轴承座孔内，轴承预紧度可以通过调整垫片组的厚度进行调节，保证差速器转动灵活无卡滞，同时能承受车辆行驶过程中产生的径向与轴向复合载荷。两侧输出半轴采用花键连接的方式与半轴齿轮配合，花键参数选用渐开线花键，相比矩形花键承载能力更强，对中性更好，能适应大扭矩传递工况下的载荷冲击，半轴伸出端的长度需要匹配桥壳半轴套管的长度，末端与车轮轮毂连接，保证动力能顺畅传递到车轮。

　　从功能特性来看，当车辆直线行驶时，两侧驱动轮受到的行驶阻力基本一致，此时行星齿轮随差速器壳一同公转，不会绕十字轴产生自转，两侧半轴齿轮转速与差速器壳转速保持一致，动力平均分配给左右车轮；当车辆转弯时，内侧车轮行驶阻力大于外侧车轮，行星齿轮在随壳体公转的同时，会绕十字轴产生自转，通过齿轮啮合的转速叠加效应，让内侧半轴齿轮转速降低、外侧半轴齿轮转速升高，且两侧转速的平均值始终等于差速器壳的转速，既保证了动力的持续传递，又满足了两侧车轮不同转速的行驶需求。在颠簸路面行驶时，两侧车轮上下跳动带来的转速差，同样可以通过行星齿轮的自转进行补偿，避免传动系统产生附加载荷。

　　设计过程中需要重点关注锥齿轮的参数匹配，行星齿轮与半轴齿轮的模数、压力角必须保持一致，啮合侧隙控制在合理区间，侧隙过小会导致齿轮传动卡滞、润滑不良，侧隙过大则会加剧传动冲击、产生异响。同时差速器壳的结构强度需要经过扭矩校核，特别是螺栓连接部位、十字轴安装孔位，需要能承受发动机最大输出扭矩经过变速箱、主减速器放大后的载荷，避免大负荷工况下出现壳体开裂、连接失效的问题。整个机构的润滑采用桥壳内的齿轮油飞溅润滑，差速器壳上设计有对应的油道开孔，保证齿轮啮合部位、垫片摩擦面、轴承部位都能得到充分润滑，降低部件磨损速率，延长机构整体使用寿命。

　　在实际选型适配过程中，这套差速机构的扭矩承载能力需要匹配车型的动力输出参数，不同排量、不同整备质量的车型，对应的差速器齿轮模数、壳体材质、紧固件强度等级都需要做对应调整，比如重载车型会采用更大模数的齿轮、铸钢材质的差速器壳、更高强度等级的连接螺栓，保证大扭矩传递下的结构可靠性；乘用车型则会在保证强度的前提下，优化齿轮加工精度、调整啮合间隙，降低传动噪音，提升行驶平顺性。
