可分离内圈圆柱辊轴承结构设计

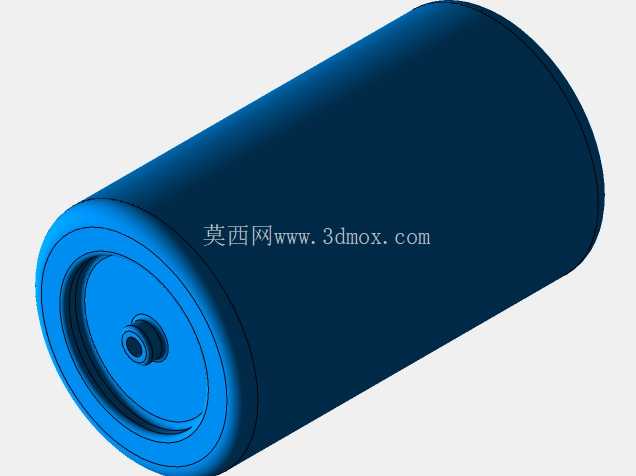

　　在重载传动系统的设计选型中，支撑部件的刚性与载荷适配性直接决定整套设备的运行寿命，圆柱辊轴承作为线接触类滚动支撑元件，是机械主轴、铣削主轴、变速箱传动组等场景下的核心配套部件。这类轴承的核心设计逻辑围绕高径向刚度展开，滚动体采用圆柱状辊子，与内外圈滚道的接触形式为线接触，相比点接触的球轴承，单位接触面积的载荷承载能力提升40%以上，能够承受持续的重径向载荷，适配冶金设备轧辊、机床主轴、重型变速箱齿轮轴这类径向载荷占比极高的传动场景。

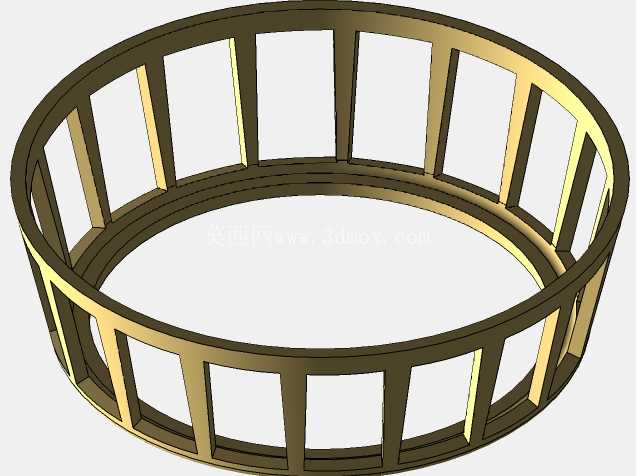

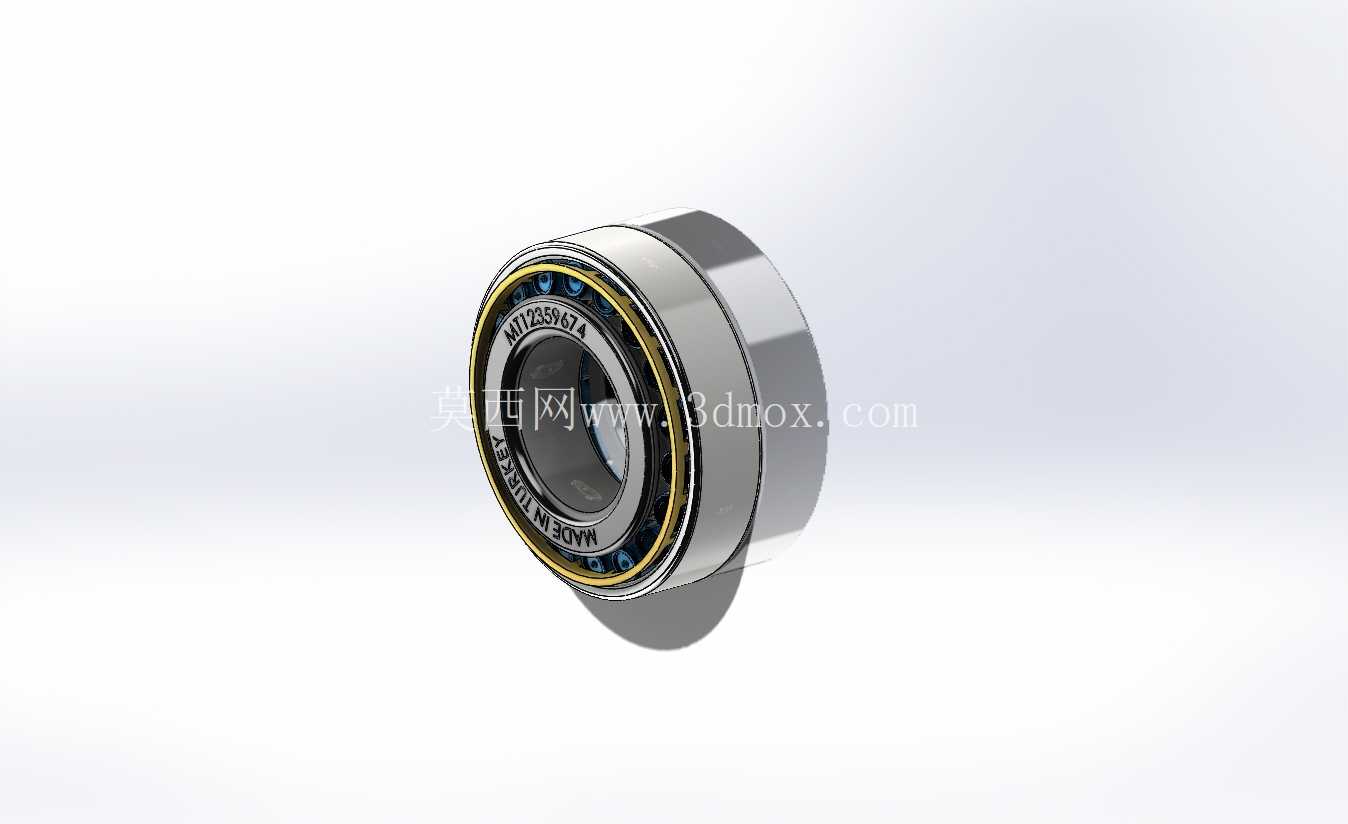

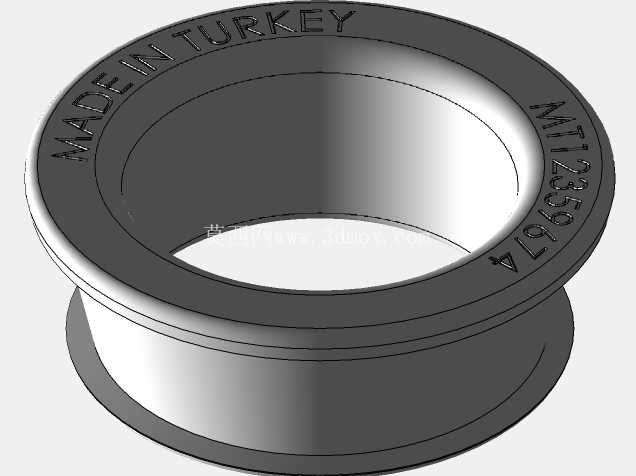

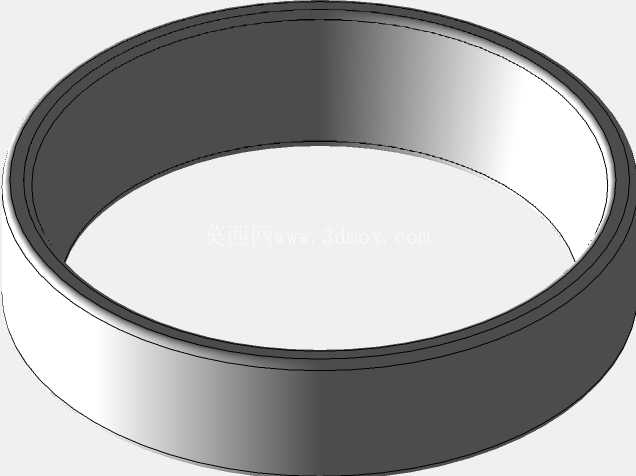

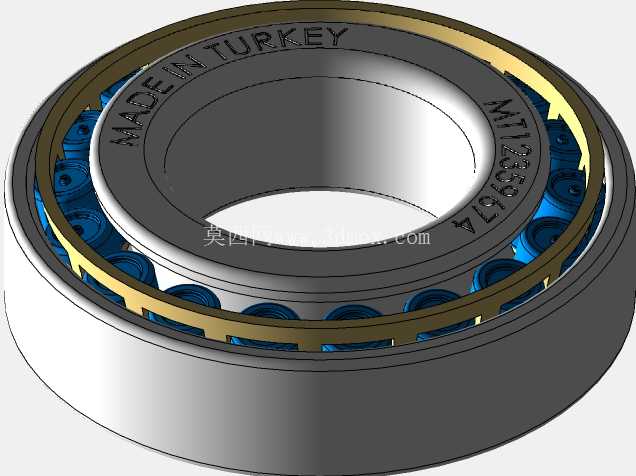

　　从结构设计细节来看，本次呈现的圆柱辊轴承采用内圈与外环可分离的结构形式，这种设计并非为了拆装便利的冗余设计，而是针对特定安装场景的适配：在变速箱内部的齿轮轴装配环节，往往需要先将外环压入箱体轴承座孔，再将装配好滚子与保持架的内圈随轴一同推入外环，避免过盈装配过程中对滚道、滚子表面造成划伤，同时也方便后期维护时单独更换磨损的内圈或保持架组件，降低设备运维的配件成本。保持架采用兜孔式结构，将每根圆柱辊均匀分隔在对应兜孔内，既保证滚子在滚道内的滚动间隙均匀，避免滚子间出现相互摩擦卡滞，也能在高速运转时限制滚子的轴向窜动，保证滚动体始终处于有效承载区域。

　　在实际安装边界的设计考量上，这类圆柱辊轴承的径向安装尺寸需要与轴承座孔、轴颈的公差严格匹配：轴颈与内圈的配合通常采用k6级过盈配合，保证内圈与轴同步旋转无相对滑动，避免跑内圈造成的轴颈磨损；外环与轴承座孔的配合则采用H7级过渡配合，既保证外环在座孔内无明显径向窜动，也能在受热膨胀时预留微小的轴向位移余量，避免轴系热伸长造成的轴承附加载荷。部分结构的圆柱辊轴承可以在单方向承受一定的轴向载荷，这一特性常被用于轴系的一端定位，另一端则采用可轴向游动的圆柱辊轴承，抵消轴系运转过程中因温度升高产生的热伸长量，避免轴系出现憋劲、轴承提前失效的问题。

　　从应用场景的适配性来看，单行圆柱辊轴承多用于中等载荷、中等转速的传动部位，比如普通车床的主轴支撑、输送线的辊筒支撑；双行圆柱辊轴承则具备更高的径向承载能力，多用于重型减速机的低速轴、工程机械的行走支撑部位；多行圆柱辊轴承则专门适配轧钢机这类冲击载荷大、径向载荷极高的重型设备场景。设计过程中需要注意，这类轴承的轴向承载能力存在明确上限，不能替代角接触轴承、推力轴承承受持续的大轴向载荷，否则会造成滚子端面与挡边的异常磨损，大幅缩短轴承使用寿命。在润滑结构的匹配上，这类轴承既可以采用脂润滑也可以采用油润滑，低速重载场景下优先选用极压锂基脂填充，填充量控制在轴承内部空腔的1/3到1/2，避免填充过多造成运转过程中温升高；高速运转场景则采用循环油润滑，既能带走运转产生的热量，也能及时冲刷掉滚道表面磨损产生的金属碎屑，延长轴承的维护周期。

　　在三维建模过程中，需要重点还原滚子与滚道的接触间隙、保持架兜孔与滚子的配合间隙、内圈挡边的高度尺寸，这些细节直接影响后续做装配干涉检查、运动仿真时的结果准确性，若建模时忽略了这些配合间隙，仿真过程中会出现干涉报错，无法真实模拟轴承的实际运转状态。同时内圈与外环可分离的结构特性，也需要在建模时单独拆分零件，方便后续在整机装配中模拟实际的装配流程，验证装配工艺的可行性。
