2012款滚子式门窗节流结构设计

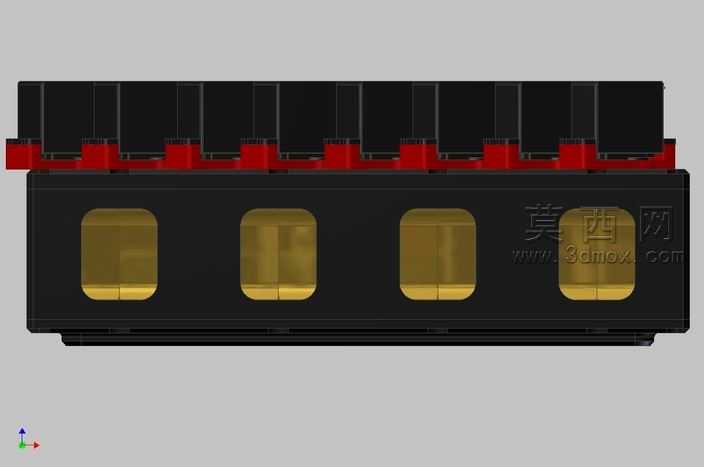

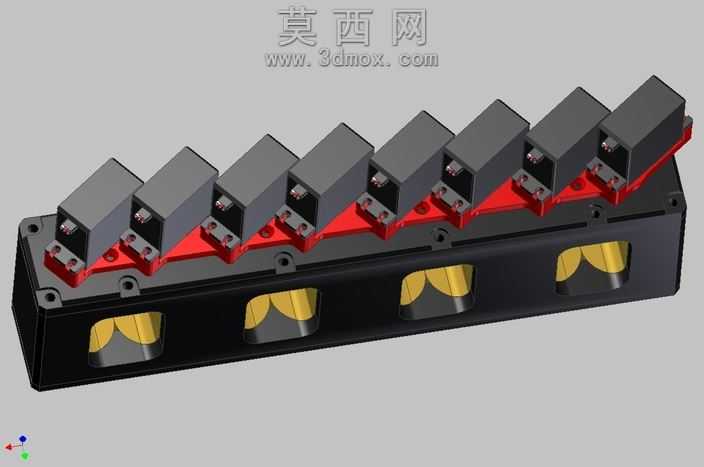

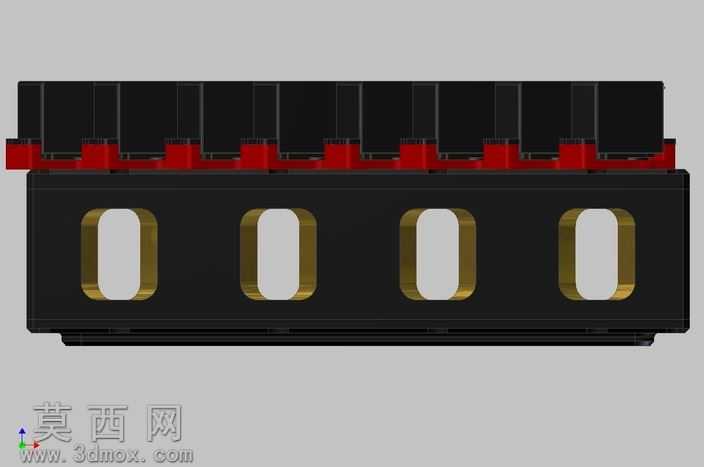

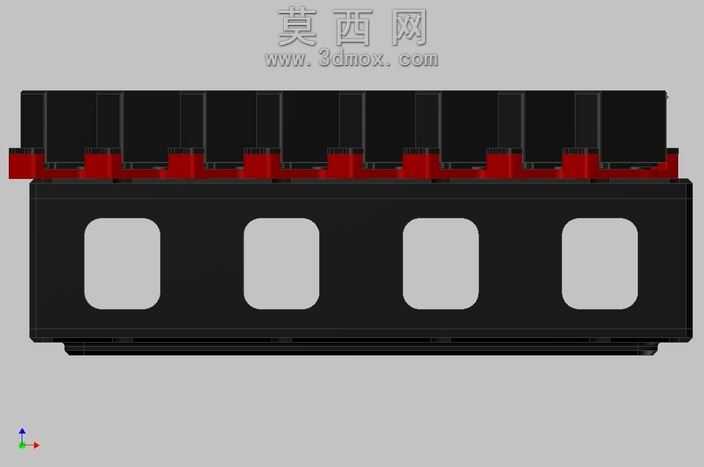

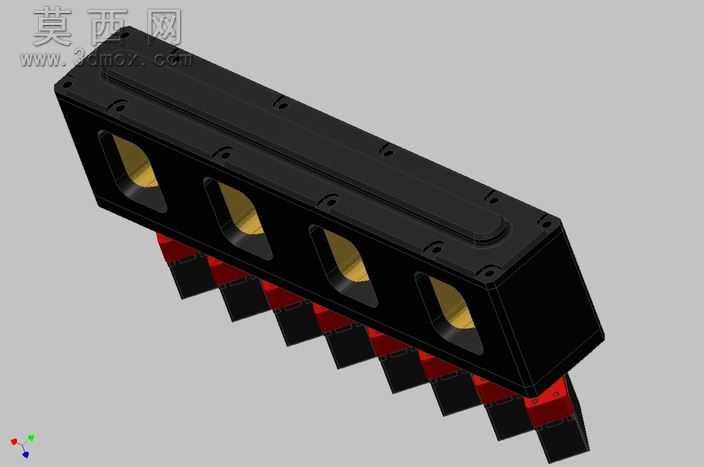

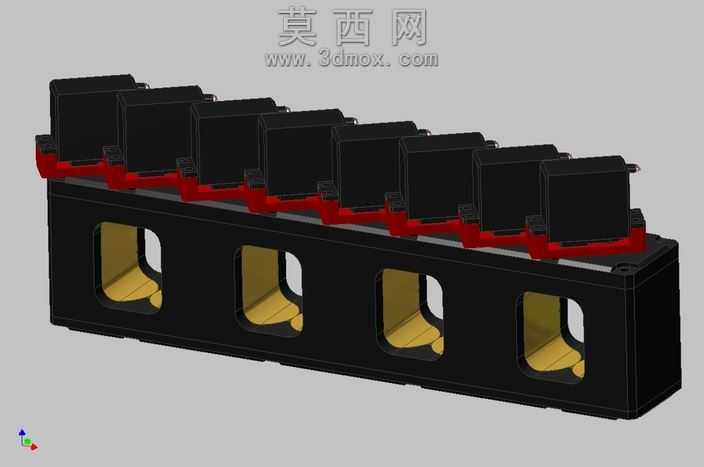

本作品为门窗配套的滚子式节流结构三维建模设计，整体采用模块化的拼接式结构设计思路，在三维建模阶段优先采用参数化草图绘制基础轮廓，通过拉伸、阵列、布尔运算等基础特征命令完成主体框架的搭建，针对多组并列排布的滚子安装位，采用线性阵列特征实现等距排布，保证各工位的间距精度统一，避免逐个建模带来的尺寸误差。主体基座部分采用一体化拉伸成型设计，预留的四个方形安装槽位做了圆角过渡处理，既避免应力集中问题，也为后续金色滚子组件的装配预留了合理的配合间隙，装配关系上采用同轴心配合加面重合约束，保证滚子可在槽位内顺畅转动实现节流调节功能。顶部的黑色分段式挡块与红色密封缓冲条采用分层装配设计，红色缓冲构件做了等距的凸台卡位结构，可直接卡入基座顶部的对应卡槽内，无需额外紧固件即可实现预固定，降低实际生产中的装配工序复杂度。材质渲染阶段，主体基座采用哑光黑色硬质工程塑料材质，调整粗糙度参数至0.8左右模拟磨砂质感，滚子部件采用半透明琥珀色工程塑料材质，添加轻微的反射效果模拟耐磨塑胶的通透质感，顶部红色缓冲条采用软质橡胶材质，设置较高的粗糙度与较低的反射率还原橡胶的哑光触感，黑色挡块则采用亮面黑色塑料材质，与主体哑光黑形成质感层次区分。建模过程中对所有配合面做了公差校验，保证各活动部件无干涉，整体结构紧凑规整，可直接用于门窗节流调节场景的结构验证、开模参考，各零件均可单独导出进行工程图转换，适配实际生产的加工需求。
