双层齿式牙嵌离合器三维结构设计

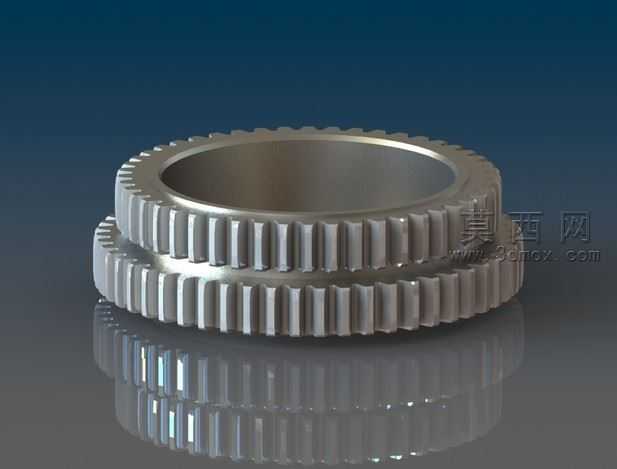

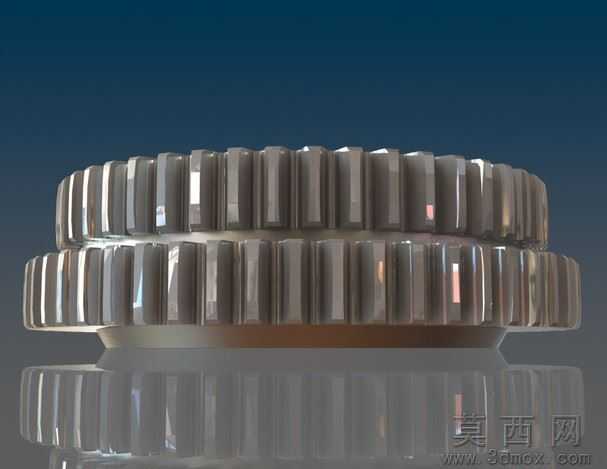

本作品为双层齿结构的牙嵌离合器三维建模成果，建模阶段首先依据牙嵌离合器的接合传动原理，确定双层同轴齿圈的核心结构参数，包括齿形模数、齿距、齿高、内外圈同轴度公差、接合齿的导向倒角尺寸等基础参数，采用参数化建模方式构建基础特征。首先绘制离合器的基体截面草图，通过旋转特征生成环形基体结构，之后在基体的两个同轴环形台阶面上分别生成均匀分布的矩形接合齿，齿形采用端面直齿结构，齿侧预留合理的接合间隙，保证接合过程中齿面能够顺利滑入嵌合，避免卡滞问题。建模过程中对齿根位置添加了圆角过渡特征，降低齿根应力集中风险，提升零件的结构强度，同时在齿端设计了小角度导入倒角，优化离合接合时的导向性能，减少接合过程中的齿面冲击磨损。材质与渲染阶段，为模型赋予合金钢材质属性，调整金属材质的粗糙度、反射率参数，模拟经过淬硬处理的合金结构钢表面质感，添加环境反射效果让金属表面呈现真实的光影层次，采用深色反光地面作为渲染背景，突出离合器双层齿圈的结构层次感，清晰展示内外两层齿的排布规律与尺寸比例。结构设计层面，该双层齿牙嵌离合器通过两层同轴布置的接合齿共同传递扭矩，相比单层齿结构能够在相同径向尺寸下提升扭矩传递容量，同时保证接合后的同轴度精度，适用于需要在低速状态下实现传动路线接合与断开的机械传动场景，建模过程中严格保证两层齿的周向位置对齐精度，确保接合时两层齿能够同时啮合受力，避免出现单齿层过载的问题。整体模型完整还原了牙嵌离合器的核心结构特征，所有尺寸符合机械传动零件的设计规范，可用于传动系统结构验证、装配干涉检查以及相关教学演示场景。
