多孔法兰式密封端盖结构设计

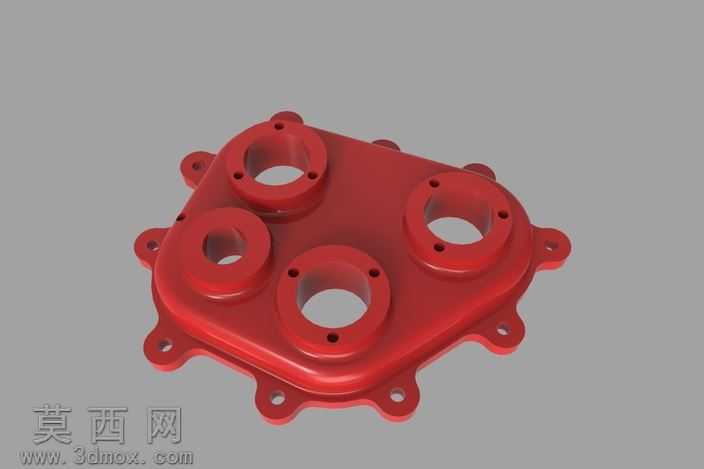

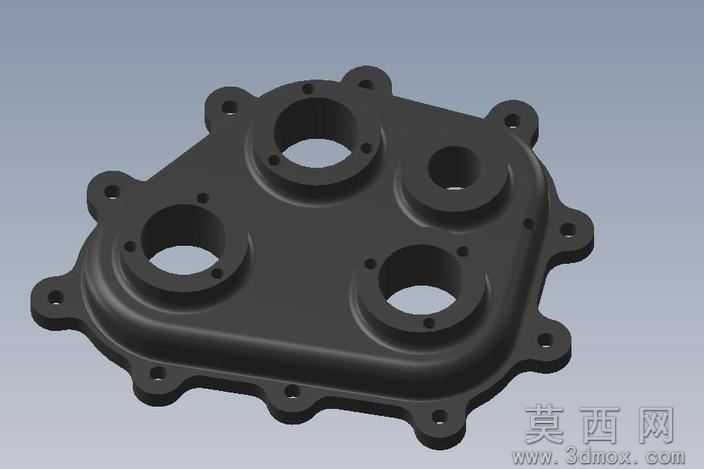

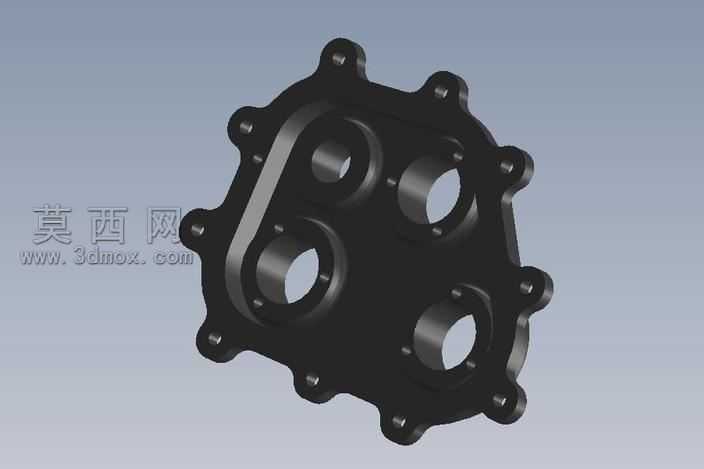

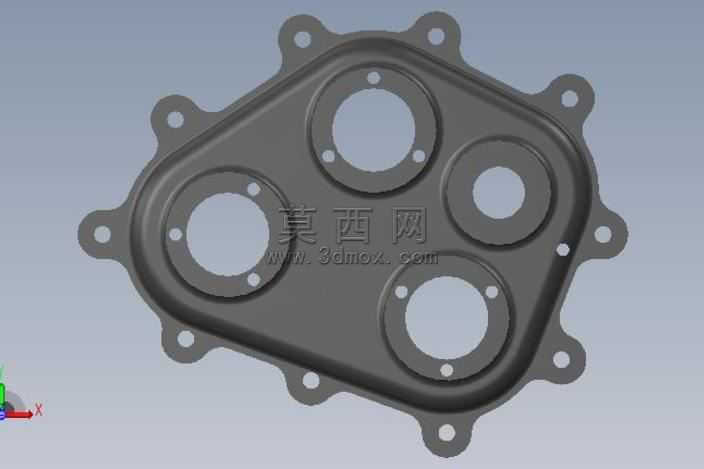

该作品为一款多孔集成式法兰端盖，采用三维参数化建模方式完成整体设计，建模过程中先以基准面绘制整体外轮廓的三角形带圆角基体草图，通过拉伸凸台命令生成基础盖板实体，再针对四个不同孔径的安装接口分别绘制同心圆草图，拉伸生成带凸台的通孔结构，每个凸台端面均匀分布螺纹安装孔，通过异型孔向导命令精准定位孔位，保证孔位的同轴度与位置度公差符合机械装配要求。盖板外缘均匀延伸出带安装孔的固定耳座，耳座处做圆角过渡处理，避免应力集中问题，提升零件的结构强度。渲染阶段采用亮红色哑光塑料材质，调整材质的粗糙度、反光度参数，模拟工业常用玻纤增强塑料的表面质感，场景采用均匀漫反射光照，清晰呈现零件的轮廓结构与各部位的厚度变化，通过柔和的阴影效果突出零件的立体形态。设计思路上采用多接口集成化布局，将四个不同通径的连接端口整合在同一块盖板上，减少了设备的密封面数量，降低了泄漏风险，同时外缘的多点固定耳座可以保证盖板安装后的受力均匀，适配多管路集成的设备腔体密封需求，各凸台的高度根据对应接口的连接深度做差异化设计，避免安装时出现干涉问题，整体结构紧凑，安装便捷，兼顾了密封性能与装配便利性，可应用于泵阀、小型设备腔体、液压集成块等部位的端盖密封场景。
