CNG撬装四十英尺储运集装箱结构设计

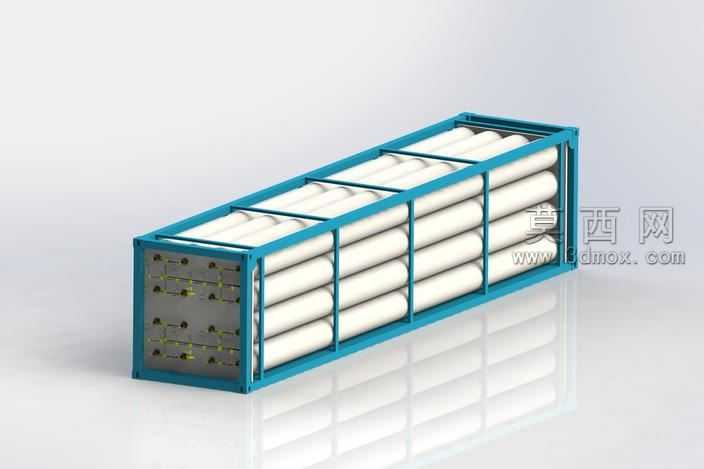

本模型采用SolidWorks进行全参数化三维建模，整体严格遵循四十英尺标准集装箱的外部尺寸规范设计，适配现有通用集装箱吊装、转运、堆垛的全流程作业标准，无需额外改造现有物流储运设施即可直接投入使用。建模过程中首先搭建外部框架的基准骨架，采用高强度型钢作为主承力结构，对框架的横梁、纵梁、角柱等关键承力部位做了加厚处理，所有角件完全匹配标准集装箱的吊装、锁止接口尺寸，确保转运过程中的结构可靠性。内部储气瓶组采用分层排布设计，每排储气瓶都设置独立的限位固定结构，通过抱箍、缓冲垫与外部框架柔性连接，既避免运输过程中气瓶窜动产生碰撞风险，也能缓冲路面颠簸带来的振动冲击，保护气瓶端部的阀组结构。前端操作端集成了进出气总管、控制阀门、压力检测仪表的安装位，所有管路接口都做了标准化设计，预留了足够的操作维护空间，方便现场快速接驳与日常检修。渲染阶段采用哑光工业蓝作为框架主体材质，还原真实工业涂装的质感，储气瓶采用白色哑光材质模拟环氧喷涂的气瓶外观，金属管路、阀门做了金属光泽与轻微磨损的质感处理，地面添加柔和的反射效果提升整体展示的真实感，整体结构布局紧凑合理，在有限的集装箱内部空间内最大化储气瓶装载量，同时兼顾结构强度、操作便利性与运输适配性，完整还原了CNG撬装集装箱的真实结构与功能设计。
