立式工业承压储液罐体结构设计

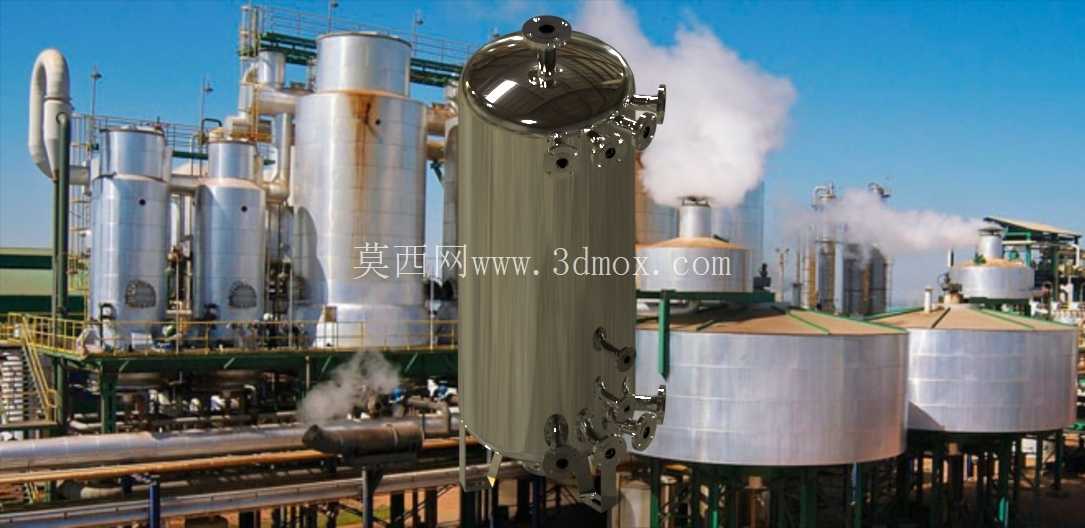

　　在精细化工、生物发酵、食品深加工等连续生产场景中，立式承压储液罐体是衔接前后工序物料暂存、反应缓冲的核心静设备，这类设备的三维建模精度直接影响后续管路排布、支腿载荷计算、现场安装对接的容错空间。本次建模的立式罐体采用上椭圆封头、下锥底或者平封底的结构选型，主体筒体为等径直筒段，顶部封头设置人孔、进料口、排气口、仪表安装凸台，筒体侧壁根据工艺需求分层布置侧进液口、测温测压接口、人孔或者手孔、液位计安装法兰，底部设置出料口、排污口，所有接口的法兰凸缘均按照对应压力等级的标准尺寸建模，避免后期装配时出现法兰孔位错位、密封面不匹配的问题。

　　从设计思路来看，这类立式罐体的建模首先要确定工艺容积对应的筒体直径与直筒段高度，通常常压或者低压储液工况下，筒体长径比控制在2:1到3:1之间，既可以减少占地面积，也能避免液位过高带来的底部静压力超标问题。建模过程中，筒体壁厚按照设计压力、材质许用应力、腐蚀裕量计算得出，所有焊接位置均预留了合理的坡口结构，支腿或者耳式支座的安装位置避开筒体环缝、纵缝的焊接热影响区，支座的承载面尺寸匹配现场钢结构平台或者混凝土基础的安装边界，确保设备就位后不需要额外做基础改造。

　　实际应用中，这类罐体可以用来储存中间反应物料、成品溶剂、工艺用水，也可以作为小型反应釜、缓冲罐使用，侧壁的接口排布充分考虑了操作空间：液位计接口布置在操作侧正对巡检通道的位置，测温元件插入深度达到筒体中心区域，确保测量数据能真实反映罐内物料的平均温度，顶部排气口设置在封头最高点，避免罐内憋气导致进料不畅或者超压风险。建模时对罐体内部的防涡流挡板、进料缓冲板也做了结构还原，这些内件虽然结构简单，但直接影响出料稳定性，避免高速出料时卷入气体造成下游泵组气蚀，也能减少进料时物料飞溅产生的静电积累。

　　外形尺寸方面，该罐体的安装边界充分考虑了厂区管廊的层高、设备吊装的净空要求，顶部人孔的开启空间预留足够操作距离，侧壁阀门的手轮位置距离操作平台面高度控制在1.2米到1.5米之间，不需要额外搭设操作梯即可完成日常开关操作。底部排污口距离地面或者平台面预留足够的净空，方便安装排污阀、对接废液收集管路。所有外接法兰的压力等级、密封面形式统一，减少现场备件的储备种类，降低运维成本。

　　从结构细节来看，罐体的外表面设置了保温支撑圈的安装结构，如果是需要保温的工况，可以直接在支撑圈上固定保温层外护板，不需要额外在筒体上焊接支架破坏罐体防腐层。罐体的接地凸缘设置在支腿位置，方便现场对接静电接地网，满足易燃易爆介质储存的安全规范要求。建模过程中所有圆角、倒角均按照实际加工工艺设置，避免出现尖锐棱角，减少加工应力集中，也能降低现场安装时的磕碰划伤风险。对于需要现场焊接的附件，建模时预留了合理的焊接间隙，确保现场装配时不需要二次切割修配，缩短安装周期。
