小型立式锤片式物料粉碎设备结构

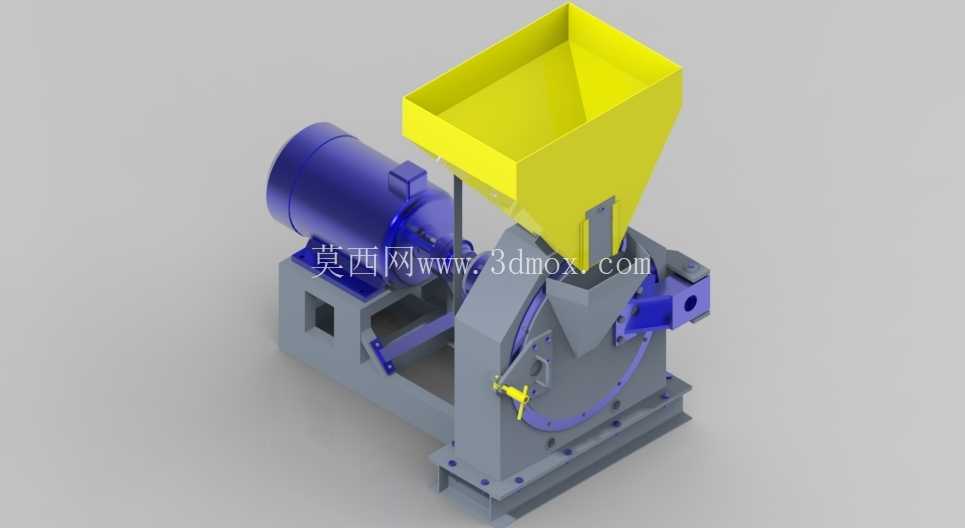

　　这套小型立式粉碎设备的三维结构，主要面向小批量散状物料的细碎作业场景，常见于小型粮油加工点、饲料加工散户、实验室物料制备、农副产物初加工等工况，用来处理谷物、干秸秆、小块矿样、干性中药原料等硬度不高的脆性物料，将进料粒度控制在20mm以内的原料粉碎至要求的细粒度区间，适配小产能连续作业或间歇式投料的生产需求。

　　从结构布局来看，设备采用驱动侧置、粉碎腔体立式布置的方案，上部的方形敞口进料斗做了大倾角溜边设计，斗体下口直接对接粉碎腔体的进料通道，投料时物料可以依靠自重顺畅滑入粉碎工作区，不会出现边角积料、卡滞的问题，进料斗的上口尺寸做了加宽处理，方便人工直接倒料或者搭配小型上料装置对接，不需要额外做进料接口的改造。粉碎腔体作为核心工作区，内部布置锤片回转组件，侧方的出料口做了斜向导流设计，粉碎完成后达到粒度要求的物料会在回转气流带动下从出料口排出，可直接对接集料袋或者小型风送管路，不需要额外增设出料输送的转接结构。

　　驱动单元采用侧置安装的方式，电机通过法兰直接固定在机架的侧方安装位，输出轴通过联轴器直连粉碎腔体的转子轴，省去了皮带传动的张紧结构，既压缩了设备的整体横向占地尺寸，也减少了传动环节的功率损耗，日常维护时不需要频繁调整皮带张紧度，只需要定期检查联轴器的弹性垫磨损情况即可。机架采用一体式焊接箱型结构，底部做了整块安装底板，底板上预留了四个地脚螺栓固定孔，安装时可以直接通过膨胀螺栓固定在水泥地面或者钢制操作平台上，不需要额外做配套的安装底座，设备运行时的振动可以通过机架的箱型结构分散传递，不会出现局部共振的问题。

　　设计过程中重点考虑了日常维护的便捷性，粉碎腔体的侧盖采用快拆式螺栓固定，需要更换锤片或者清理腔体内部残留物料时，只需要松开侧盖的固定螺栓即可打开腔体，不需要拆解上部的进料斗和侧方的电机组件，大幅缩短了日常维护的停机时间。转子组件做了动平衡校验，额定转速下的径向跳动控制在0.1mm以内，避免高速回转时出现异常振动，延长轴承组件的使用寿命。腔体内部的衬板采用可更换的耐磨结构，长期作业出现磨损后可以单独更换衬板，不需要整体更换腔体壳体，降低了长期使用的维护成本。

　　从安装边界尺寸来看，设备整体的横向宽度控制在800mm以内，纵向深度不超过700mm，整机高度在1100mm左右，进料口的离地高度约为950mm，刚好适配人工站立投料的操作高度，不需要额外搭设操作台阶，对于场地面积有限的小型加工场景非常友好。设备的进料方向和出料方向呈90度垂直布置，现场布局时可以根据车间的物料流向选择左侧或者右侧出料的安装方式，不需要改动主体结构，适配不同的车间管线布局要求。

　　在功能细节上，腔体和进料斗的衔接位置做了密封挡边结构，避免粉碎作业时粉尘从衔接缝隙溢出，改善作业现场的工作环境；电机的安装座做了可微调的腰型孔设计，装配时可以微调电机的位置，保证联轴器的同轴度符合装配要求，避免出现偏磨导致的轴承过早损坏。轴承座采用外置式安装，和粉碎腔体之间设置了密封挡圈，防止粉碎过程中的细粉进入轴承内部造成磨损，轴承的注油孔直接引出到机架外侧，日常加注润滑脂时不需要拆解设备外罩，维护操作十分便捷。
