单轴小型牵引式货运拖挂车厢结构设计

　　这款单轴小型牵引拖挂货厢，主要适配小型农用机械、园林作业机具、厂区短途转运牵引车的挂载需求，常见于农场农资转运、园林工程渣土与工具运输、厂区内半成品及零配件短距离驳运、户外露营装备载运等场景，可在不改动主车结构的前提下拓展载运能力，解决小功率牵引设备无独立货舱、单次转运量不足的痛点。

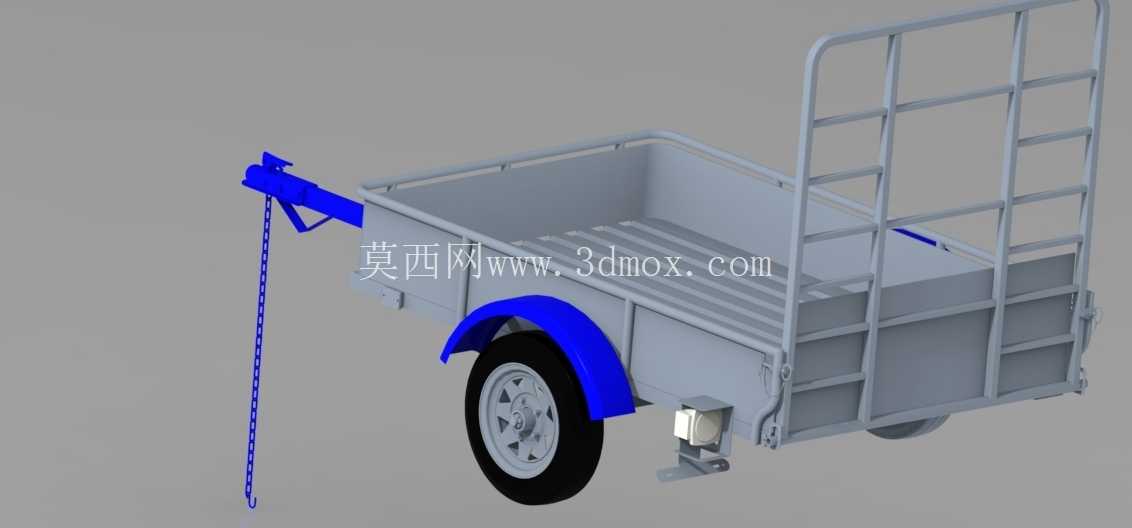

　　从功能设计来看，货厢主体采用栏板式承载结构，厢底设置冲压成型的纵向加强筋，既可以降低整厢自重，又能保证额定载荷下厢底不会出现凹陷变形，栏板与厢底采用焊接加铆接的复合连接方式，尾部栏板可通过侧边锁止机构实现快速开合，方便装卸散装物料、小型机具等不同类型的货物。前端设置的牵引连接架采用加厚型材焊接而成，牵引头适配通用型球形牵引座，连接架上预留的链条挂点可在主车与拖厢之间加装安全牵引链，避免牵引销脱开后拖厢失控，同时牵引架的长度经过匹配计算，保证拖厢转向时不会与主车尾部发生干涉。

　　行走部分采用单轴布局，匹配小直径载重橡胶轮胎，轮拱位置设置弧形挡泥板，可避免行驶过程中泥水、碎石飞溅到厢体或主车尾部，轮轴与厢架之间采用板簧减震结构，能够过滤非铺装路面的颠簸冲击，减少运输过程中货物因震动出现的磕碰损坏。厢体尾部设置的支撑腿可在拖厢与主车分离时提供稳定支撑，防止拖厢前倾侧翻，支撑腿采用可翻转收放结构，行驶状态下可向上翻折固定，不会影响整车通过性。厢体前端设置的管式护栏可作为货物限位结构，运输长杆类物料时可提供前部支撑，也可作为临时捆绑点固定货物。

　　设计过程中优先考虑了安装边界的适配性，牵引头的安装高度匹配市面主流小型牵引车、农用拖拉机的后牵引座高度，无需额外加装转接座即可完成挂载；整车宽度控制在窄体作业设备的通行宽度范围内，可顺利通过园林步道、厂区车间通道、乡村机耕道等狭窄路段；轮距设置经过稳定性校核，额定载荷下转向、坡停时不会出现侧翻风险。厢体所有外露的连接部位均做了圆角过渡处理，避免装卸货时尖锐边角划伤操作人员，焊接部位采用连续满焊工艺，保证厢体结构强度的同时减少应力集中点，延长结构疲劳寿命。

　　在细节处理上，厢体内壁无突出的螺栓头、焊瘤等结构，方便清理散装物料残留，挡泥板与轮胎之间预留足够的间隙，避免泥泞路段泥土卡滞轮胎，牵引架上预留的灯具安装位可后期加装转向灯、刹车灯，满足道路通行的安全要求。整体结构没有冗余设计，所有型材、板材的选型均经过载荷校核，在保证承载能力的前提下尽可能控制整备质量，降低牵引过程中的能耗损失。
