工业厂房钢结构雨棚支撑结构设计

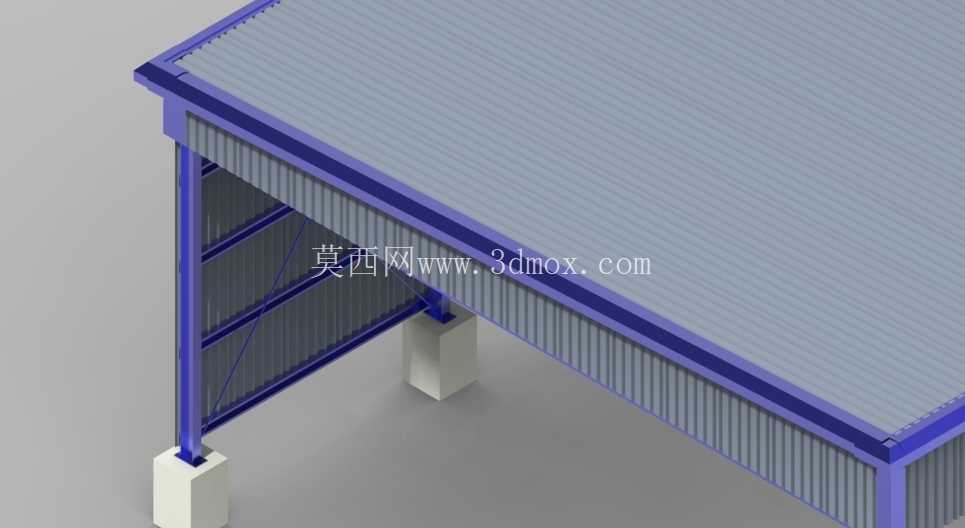

　　这套钢结构构件主要应用于工业厂区的附属雨棚搭建场景，常见于厂房出入口、物料临时堆放区上方、厂区连廊侧边的遮雨遮阳结构，也可适配小型仓储区域的敞篷式屋面搭建，在厂区物流通道旁设置时，能为临时停靠的转运叉车、待周转工件提供遮挡，避免露天堆放的加工件受雨水锈蚀，同时减少夏季强光直射对作业人员的影响。从结构功能来看，整套构件承担屋面荷载传递与侧向围护的双重作用，顶部的压型彩钢板屋面通过檩条固定在周边的紫色型钢边框上，边框下方连接的竖向钢立柱作为主要承重构件，把屋面的自重、积雪荷载、侧向风荷载全部传递到底部的混凝土支墩上，立柱与混凝土支墩之间通过预埋锚栓连接，保证结构整体的抗倾覆能力，侧边的波纹彩钢围挡一方面可以阻挡斜向飘雨，另一方面能提升结构整体的侧向刚度，减少风荷载作用下的结构晃动量。

　　设计过程中优先考虑了现场拼装的便捷性，所有钢构件的连接节点都采用标准化的螺栓连接设计，没有设置需要现场焊接的部位，施工时只需要按照定位标记依次固定立柱、安装边框檩条、铺设屋面板与侧围板即可，不需要配备专业焊接设备，普通安装工人借助常规扳手就能完成整套结构的搭建，能大幅缩短现场施工周期。立柱底部的混凝土支墩设计为上小下大的梯台形态，既可以增大与地面的接触面积，降低单位面积的地面承压，也能避免地面积水直接浸泡钢立柱的底部连接部位，减少立柱根部锈蚀的概率，支墩顶部的预埋钢板提前预留了螺栓孔位，安装时不需要现场打孔定位，能有效降低安装误差。

　　从安装边界来看，这套结构的立柱间距设置充分考虑了常规厂区通道的通行需求，立柱之间的净空可以满足普通内燃叉车、手动液压托盘车的通行要求，屋面的挑出长度可以覆盖常规的物料临时堆放宽度，不会出现遮挡范围不足导致物料被雨淋湿的情况，侧围板的高度设置在成年人肩部以上位置，既可以阻挡斜雨，也不会遮挡作业人员的通行视线，避免厂区内转运作业时出现视觉盲区。结构的型钢边框采用折边设计，相比普通平直型钢拥有更好的抗弯折性能，在同等截面重量的情况下能承受更大的屋面荷载，压型屋面板的波高与波距经过匹配计算，在常规降雨强度下可以快速排走屋面积水，不会出现屋面积水渗漏的情况，侧围的波纹板同样采用竖向排布的波纹设计，雨水落在板面上可以顺着波纹快速流下，减少板面的积水残留。

　　在结构受力校核阶段，针对厂区常见的阵风荷载、冬季积雪荷载都做了对应的冗余设计，钢构件的壁厚选择兼顾了承重需求与材料成本，不会出现过度设计导致的材料浪费，也不会因为截面不足留下结构安全隐患，所有钢构件的表面都做了防腐涂装处理，适配厂区内可能存在的潮湿、轻微腐蚀的作业环境，能有效延长结构的整体使用寿命。搭建完成后的结构不需要额外做复杂的日常维护，只需要定期检查螺栓连接部位的紧固情况、清理屋面排水沟的落叶杂物即可，维护成本极低，非常适合工业厂区的各类附属遮雨场景使用。
