DIN标准ER16型弹簧夹头刀柄结构设计

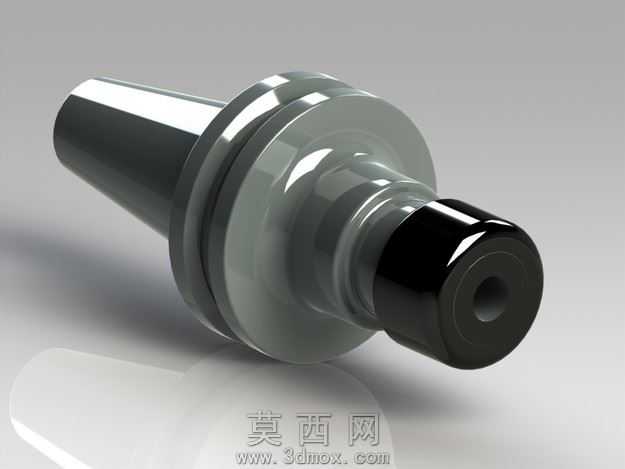

本模型为符合DIN69871标准的ER16型弹簧夹头刀柄，整体采用三维参数化建模方式完成，建模过程中严格遵循标准尺寸规范，对刀柄的锥面定位段、法兰安装段、夹持锁紧段分别进行独立特征构建，保证各段同轴度公差符合机床装夹要求。建模阶段首先以回转特征构建刀柄主体基体，锥柄部分按照标准锥度参数绘制截面草图，通过回转命令生成完整锥面，保证锥面与机床主轴内锥的配合精度；法兰部位的V型定位槽、拉钉安装孔采用拉伸切除与圆周阵列特征完成，槽位尺寸与主轴端面定位键的配合间隙控制在标准公差范围内，确保装夹时的定位精度与传动扭矩能力。前端的ER夹头安装位采用阶梯孔结构建模，依次构建夹头容纳腔、锁紧螺母配合螺纹段，螺纹特征按照标准公制螺纹参数生成，保证与锁紧螺母的旋合顺畅度。模型渲染阶段采用金属材质赋予刀柄主体，模拟合金钢淬火后的哑光金属质感，表面粗糙度参数设置为加工后的实际状态，前端锁紧螺母采用发黑处理的黑色金属材质，与刀柄主体形成清晰的视觉区分，便于观察装配结构关系。结构设计上充分考虑刀柄的动平衡性能，所有回转特征均围绕中心轴线对称构建，法兰部位的减重槽采用对称分布设计，避免高速旋转时产生离心振动；夹头夹持部位的内锥面与刀柄主体锥柄的同轴度在建模时通过基准轴约束严格控制，保证装夹刀具后的径向跳动精度满足精加工要求。该刀柄作为数控加工中心的常用刀具夹持部件，设计过程中兼顾了标准符合性与实际加工使用需求，各部位尺寸均经过标准校验，可直接用于装配模拟、加工工艺规划以及机床附件选型参考，模型的特征树结构清晰，各参数可根据同系列不同规格刀柄进行快速修改调整，具备良好的参数化复用性。
