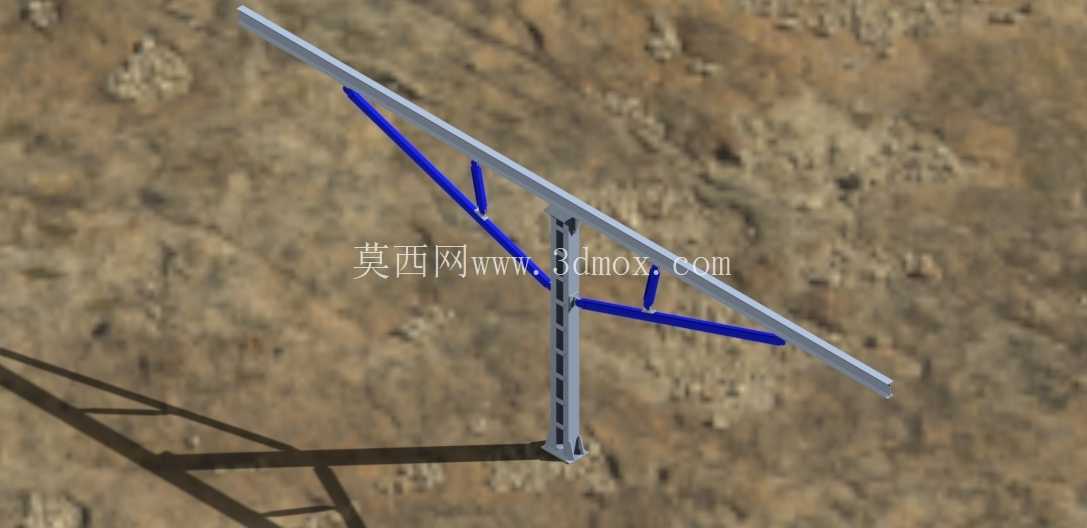

90度倾角金属光伏支撑支架结构

　　该金属支撑结构为90度倾角适配的户外承重支架，主要应用于分布式光伏电站的组件安装场景，也可适配同倾角的户外照明板、信号接收板的架设需求，适配山地、平原、荒漠等多种户外开阔场地的安装条件。从结构设计逻辑来看，整体采用单立柱悬挑支撑形式，底部设置方形法兰安装底座，底座预留多组螺栓安装孔位，可通过膨胀螺栓或预埋地脚螺栓与混凝土基础刚性连接，保障整体结构的抗倾覆能力，立柱主体采用等截面矩形型钢制作，柱身沿高度方向均匀排布多组调节孔位，可根据现场安装的实际标高需求微调斜梁的安装高度，适配不同地形的基础高差。

　　斜向承重梁采用长直矩形型钢制作，与立柱顶端形成刚性铰接节点，斜梁与水平面保持固定90度对应倾角，斜梁上表面预留标准化的组件安装孔位，可直接卡装配套的光伏组件压块，无需现场二次钻孔，降低现场施工的加工难度。斜梁与立柱之间设置两组对称布置的斜向支撑杆件，杆件采用圆形截面型钢制作，两端分别通过铰接节点与斜梁下表面、立柱侧表面连接，形成稳定的三角形受力体系，可有效分解斜梁承受的竖向荷载与水平风荷载，避免斜梁在长期荷载作用下出现下挠变形。

　　从安装边界来看，单组支架的横向悬挑长度适配单块标准尺寸光伏组件的安装宽度，立柱高度满足组件最低点距离地面的安全间隙要求，可避免地面植被、积水对组件造成的侵蚀，同时预留足够的通风间隙，降低组件背面的积热概率，提升发电效率。结构的所有连接节点均采用标准化的螺栓连接形式，无现场焊接工序，所有构件均在工厂完成预制与防腐处理，表面采用热浸镀锌工艺，可适应户外高湿、高盐雾的腐蚀环境，构件的外形尺寸均满足常规货运车辆的运输边界要求，可拆分后打包运输至现场，现场仅需使用常规扭矩扳手即可完成组装，无需大型吊装设备辅助，大幅降低偏远山地场景的施工难度。

　　在受力设计层面，结构荷载取值按照户外12级风压、20厘米积雪厚度的工况进行校核，斜撑杆件的截面选型经过受力验算，可在极端天气下保障结构整体稳定性，避免出现构件屈曲、连接节点失效的问题。斜梁的倾角设置经过角度优化，可适配低纬度地区的光伏组件最佳安装倾角，最大化组件接收的太阳辐射量，相比常规可调倾角支架，该固定倾角结构的零部件数量更少，连接节点的失效概率更低，后期运维过程中无需定期调整倾角，仅需检查螺栓的预紧力即可，大幅降低全生命周期的运维成本。立柱底部的法兰底座设置加劲肋板，可提升底座与立柱连接节点的抗扭能力，避免在强风荷载下立柱根部出现焊缝开裂的问题，所有杆件的端部均做钝化处理，避免现场安装过程中出现划伤施工人员的安全隐患。
