AXK0515-TV单向滚针轴承垫圈三维结构

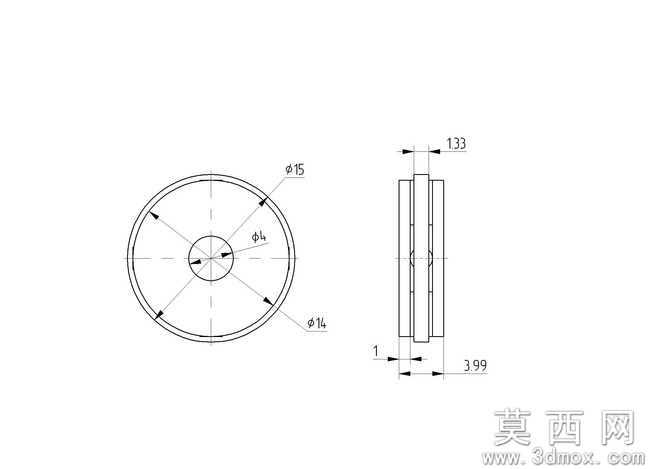

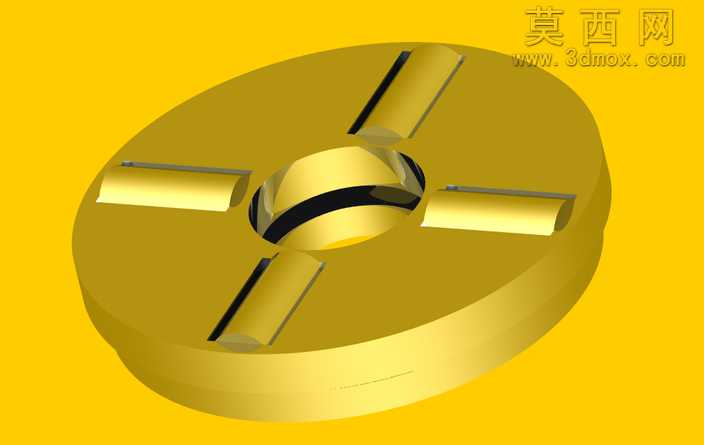

本模型为符合DIN 5405-2标准的AXK0515-TV轴向轴承垫圈配套单向滚针组件，整体采用三维参数化建模方式完成，建模过程中严格遵循行业标准尺寸规范，对滚针、保持架、垫圈基体的配合公差进行了精准还原。模型主体为圆盘式垫圈结构，中心开设同轴定位通孔，盘面沿圆周方向均匀分布四个滚针安装槽位，槽位与中心孔的同轴度、槽位间的分度精度均按照实际加工要求进行参数约束，确保模型可直接用于后续的装配干涉校验与工程图导出。材质渲染阶段，针对金属轴承部件的特性，采用了黄铜质感的金属材质，调整了材质的反射率、粗糙度与金属度参数，还原出五金零件经过精加工后的金属光泽，同时对滚针与垫圈的接触边缘做了细微的倒角处理，既符合实际零件的加工工艺，也避免了三维模型渲染时出现尖锐边的光影失真问题。结构设计上，重点还原了单向滚针组件的止动逻辑，滚针在槽位内的安装角度、与垫圈滚道的接触形态都做了精细化呈现，可直观展示该类轴承仅允许单方向旋转、反向锁止的工作原理。建模过程中对所有特征做了全参数关联，后续如需调整轴承的公称尺寸、滚针数量、槽位分布等参数，仅需修改对应参数表即可完成模型的快速迭代，无需重新绘制草图与特征。模型的细节处理覆盖了实际生产中的工艺细节，包括垫圈端面的精加工纹理、滚针表面的高光质感、保持架与滚针的配合间隙都做了对应呈现，既保证了模型的工程实用性，也具备良好的可视化展示效果，可用于机械设计教学、轴承选型演示、装配模拟等多种场景。
