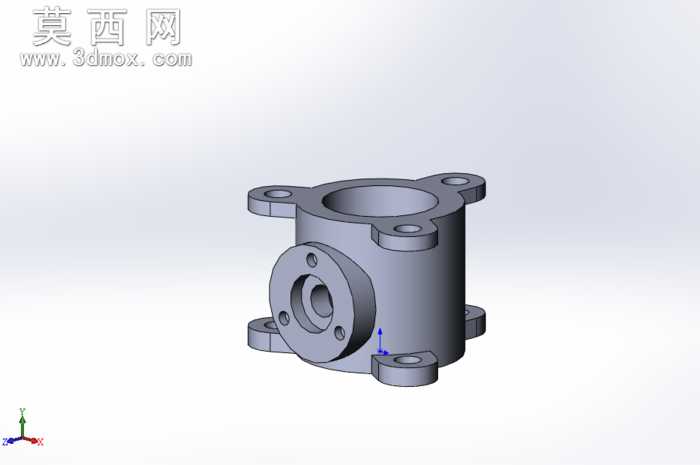

本作品为蝶阀核心阀体零件的三维参数化建模成果,建模过程依托三维机械设计软件完成,全程遵循机械设计规范与阀门类零件的加工工艺要求,精准还原阀体的真实结构特征。建模初始阶段先梳理阀体的功能逻辑:该阀体作为蝶阀的主体承载结构,需要同时实现主管道通流、侧部控制组件安装、多方位法兰对接的功能,因此先以中心通流腔体为基准搭建主体框架,采用拉伸凸台命令构建阀体的圆柱主体结构,保证主通流孔的同轴度公差符合管路连接的密封要求。针对阀体上分布的六组法兰连接耳结构,建模时先绘制单个法兰耳的截面草图,标注精准的安装孔中心距、孔径与法兰厚度参数,再通过圆周阵列命令完成主体周向法兰耳的排布,同时单独构建侧部的控制端安装法兰,对侧法兰的密封槽、安装孔位做单独的特征细化,保证侧部安装面与主腔体的垂直度公差,避免后续阀杆装配出现卡滞问题。材质设定阶段,结合工业蝶阀的实际应用场景,为阀体赋予铸钢材质属性,调整材质的漫反射、粗糙度参数,还原铸钢件经喷砂处理后的哑光金属质感,同时对法兰密封面区域单独赋予机加工面的材质效果,区分铸造毛坯面与机加工面的视觉差异,让模型的渲染效果更贴近真实零件的生产状态。结构细节处理上,对阀体所有的棱边做符合工艺要求的倒角与圆角处理,避免应力集中问题,同时对通流腔体的内壁做拔模特征处理,适配铸造生产的脱模需求,所有安装孔均做沉头孔结构细化,保证螺栓安装后不会突出法兰表面。设计思路上,该阀体采用对称式结构布局,既降低了铸造生产的模具复杂度,也能保证管路安装时的受力均匀性,多法兰接口的设计可以适配不同方向的管路连接需求,侧部的凸台结构预留了阀杆、密封组件的安装空间,整体结构紧凑,在保证结构强度的前提下尽可能缩减阀体的整体体积,减少材料占用。渲染阶段采用柔和的工业环境光,搭配正交视角展示模型的整体结构与各个安装面的细节特征,通过坐标系标注明确建模的基准方向,方便后续工程图导出、装配对接以及数控加工程序的编制,模型的所有特征均保留参数化属性,可根据实际的管路通径、压力等级需求快速调整尺寸参数,适配不同规格的蝶阀产品设计需求。
- 全部评论(0)
- 模板大小 1.3 MB
- 售价 10金币
- 浏览次数
- 系统要求 STEP/IGES,STL,SolidWorks2012,效果图,其它,
- 软件分类 阀门
