电磁开关阀铜质阀体三维结构设计

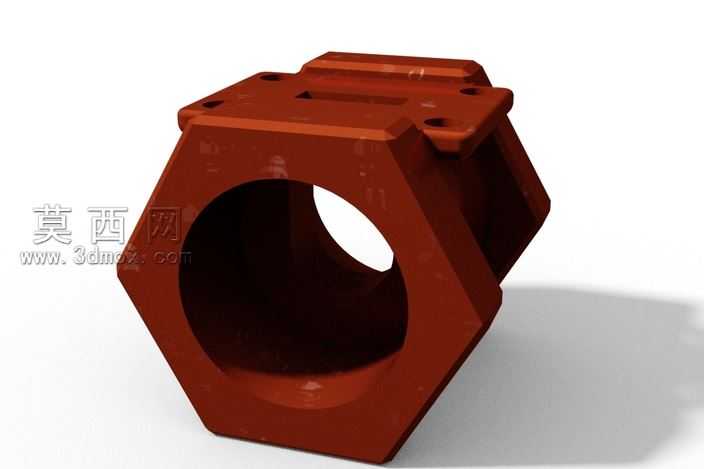

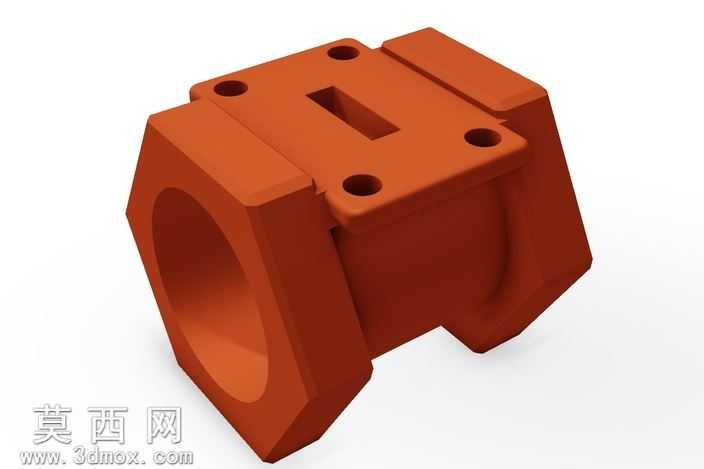

本作品为电磁开关阀的铜质阀体三维建模成果，建模阶段围绕阀体的实际功能需求展开结构设计，首先确定阀体的核心通径参数为Φ32，适配230V 50赫兹工况的电磁开关阀使用场景。建模过程中先搭建阀体的主体基准，以正六边形的外形轮廓作为主体基础结构，该六边形结构既可以满足阀体安装时的夹持受力需求，也能在有限的安装空间内提升结构的抗扭强度，避免安装紧固过程中出现阀体变形的问题。主体中部设计大尺寸圆形通流腔，作为流体介质的核心流通通道，腔体内壁做等径光滑处理，保证流体通过时的流道顺畅，减少不必要的压损。阀体上部延伸出方形安装凸台结构，凸台上预留对应规格的安装孔位，用于和电磁驱动组件进行精准定位装配，孔位的位置度严格按照装配公差要求设定，保证后续电磁组件安装后阀芯动作的同轴度。阀体的边角位置全部做圆角过渡处理，既消除建模过程中的尖锐棱角，也符合实际金属零件加工的工艺要求，避免应力集中问题。材质渲染阶段选用铜质材料的视觉表现，还原铜阀门阀体的真实质感，调整材质的粗糙度、反光度参数，模拟红铜材质经表面处理后的哑光金属质感，同时添加柔和的环境光影，让阀体的结构轮廓、腔体深度、安装凸台的层次关系清晰呈现。设计过程中充分考虑阀体作为承压零件的结构合理性，六边形主体的壁厚经过合理设定，既满足承压强度要求，也避免不必要的材料浪费，通流腔与外部安装结构的衔接位置做加厚处理，提升零件整体的结构刚性。建模时严格遵循机械设计的规范，所有结构特征都对应实际加工的可行性，不存在无法落地的异形结构，安装孔的深度、凸台的高度都按照通用电磁阀的装配尺寸进行匹配，保证该阀体模型可以直接用于后续的整机装配验证、结构干涉检查以及工程图纸的导出工作。
