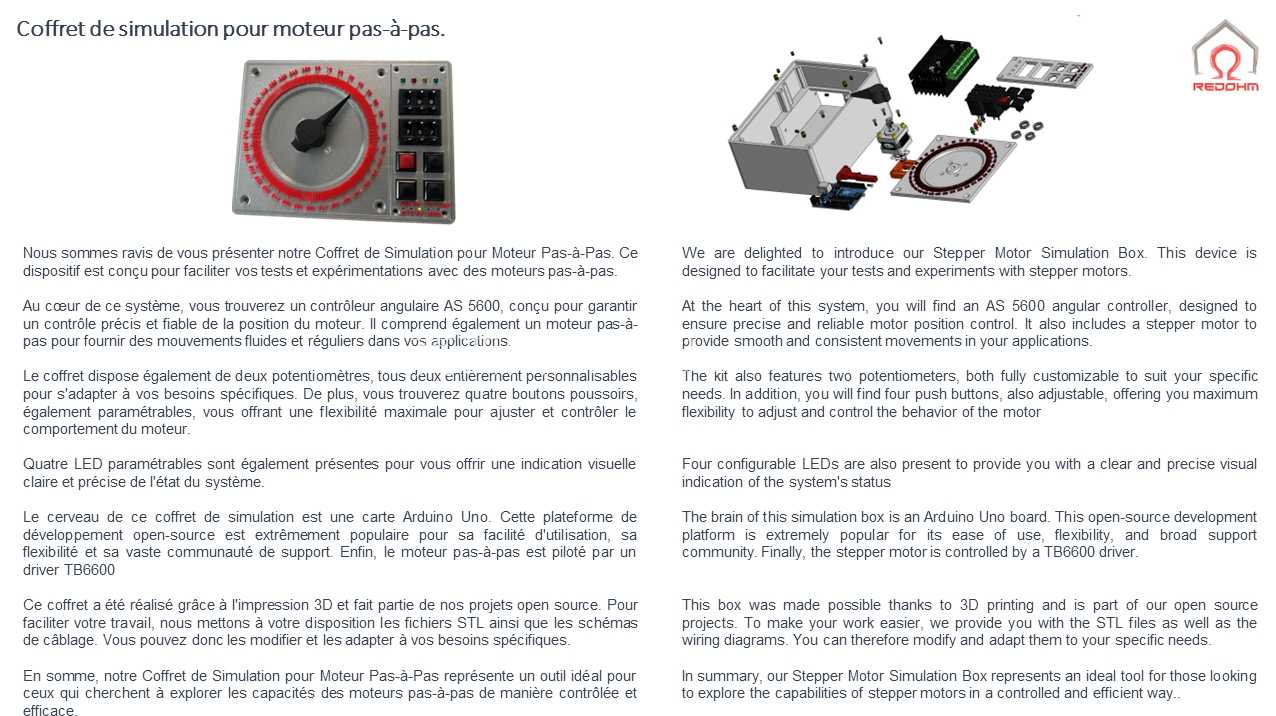

步进电机模拟操作控制实验装置

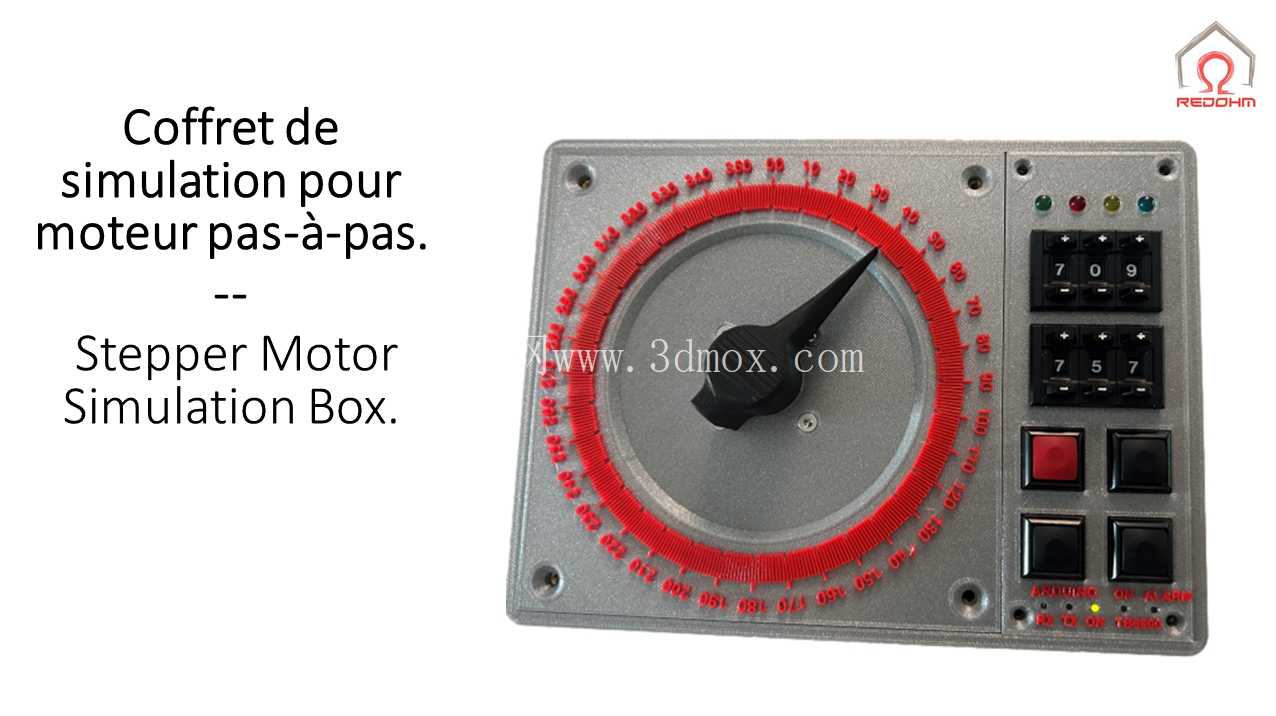

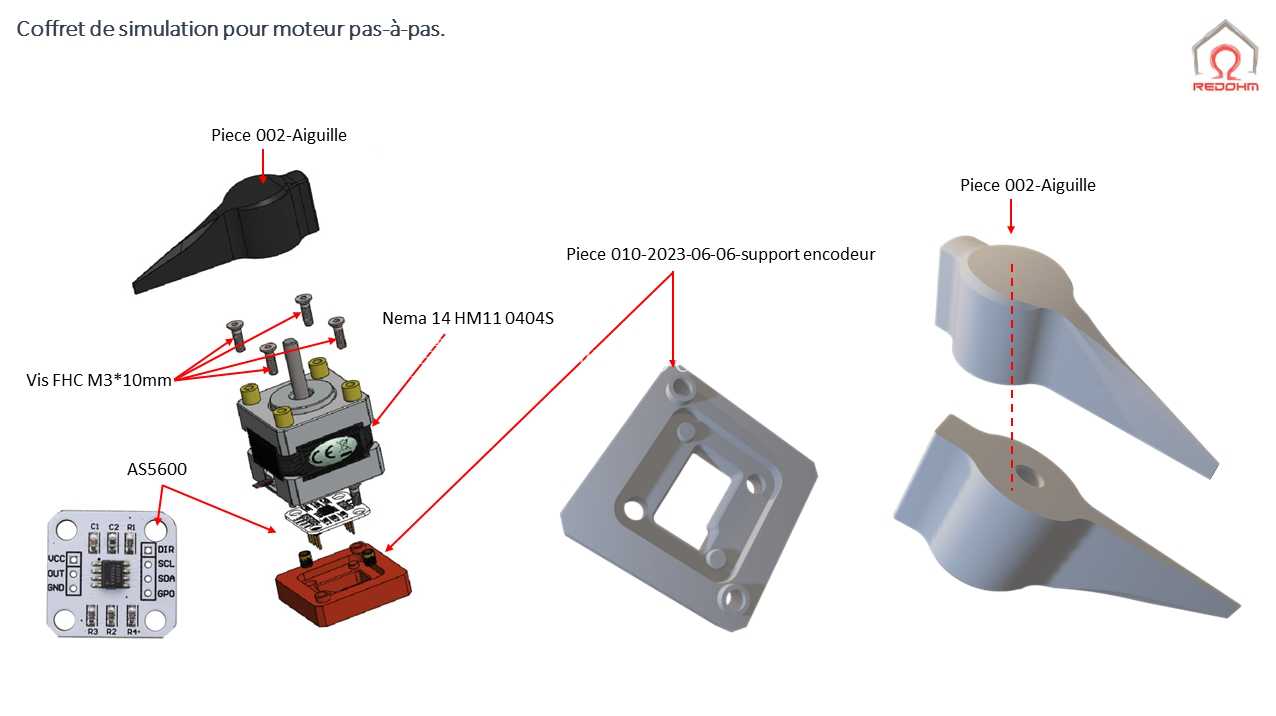

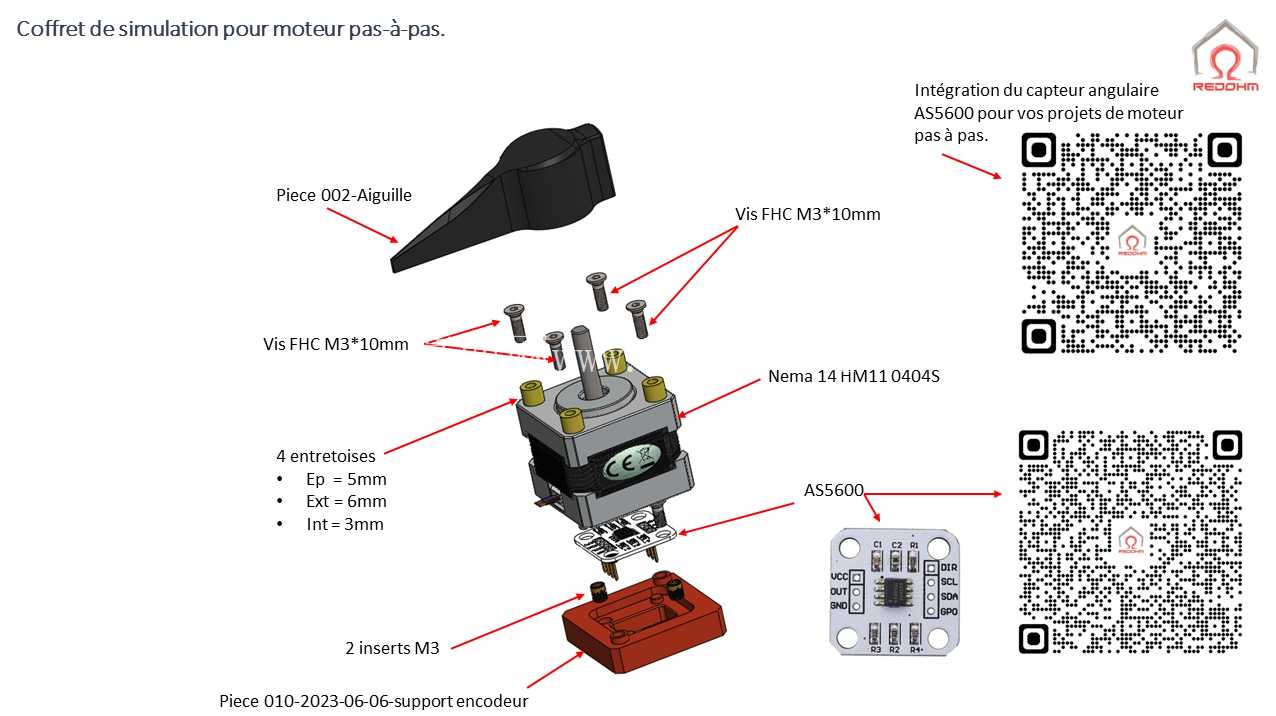

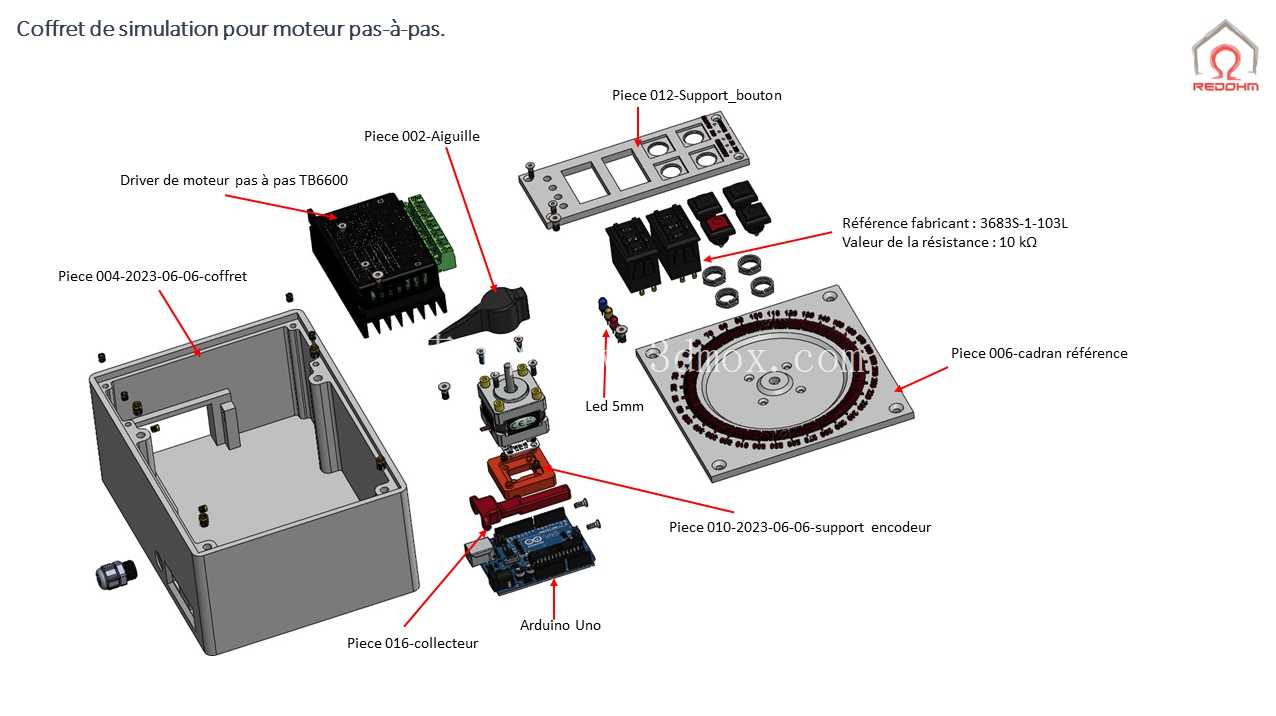

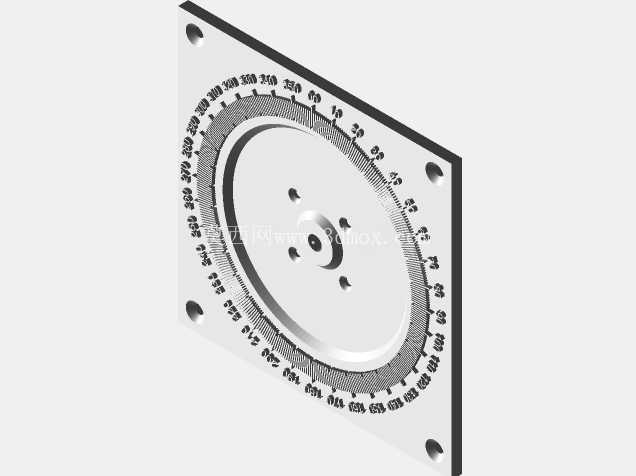

　　这款步进电机模拟控制装置，主要面向高校机电类实验教学、小型创客项目调试、步进电机驱动方案预验证场景使用，可在不搭建完整工业设备传动链路的前提下，完成步进电机角度控制精度校验、驱动参数匹配调试、控制逻辑验证等工作，能大幅降低前期开发阶段的硬件损耗与调试周期。装置整体采用面板式集成设计，核心操控区域设置大直径刻度调节转盘，转盘边缘做0-360度连续红色刻度标识，刻度间隔对应步进电机细分后的最小步距角，配合黑色指针式拨杆，可直观完成目标角度的手动设定，转盘转轴内置角度检测单元，可实时将拨杆的物理角度转化为电信号传输至控制核心，相比传统按键式角度输入，这种模拟拨盘的操作方式更贴合实操场景下的快速参数调整需求，调试人员可通过拨杆的转动阻尼直观感知角度调整幅度，减少参数输入错误。

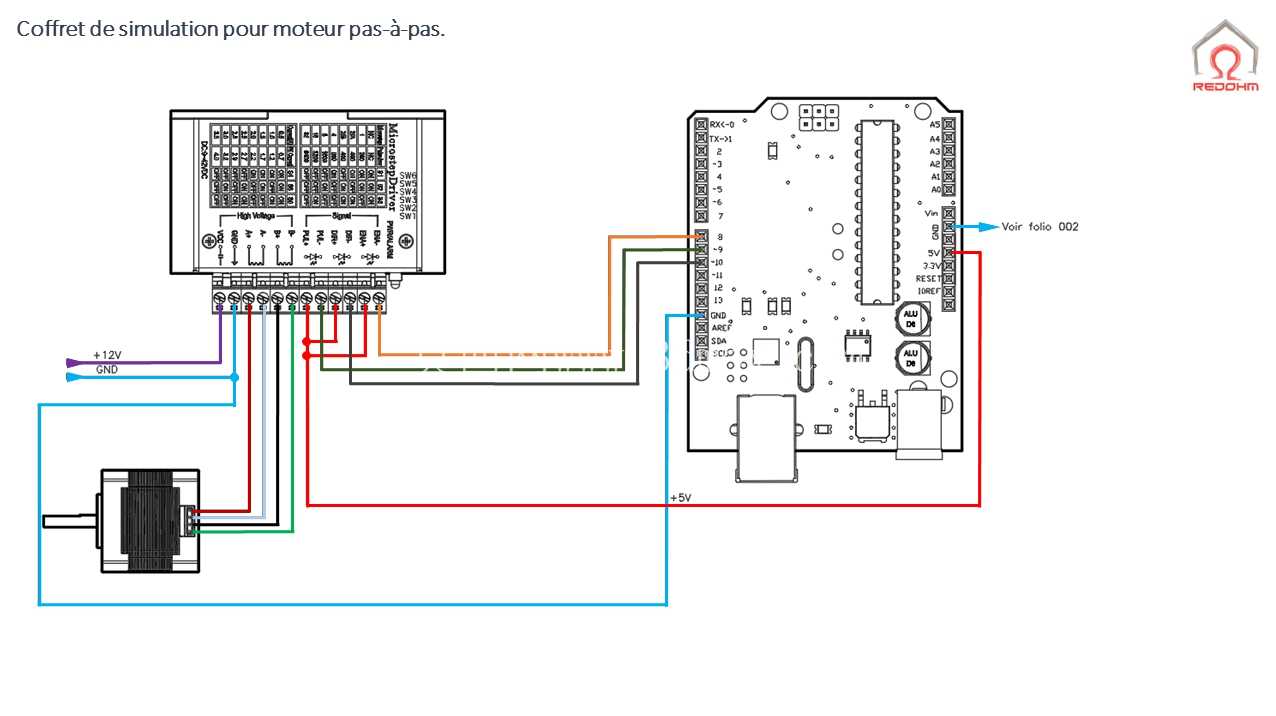

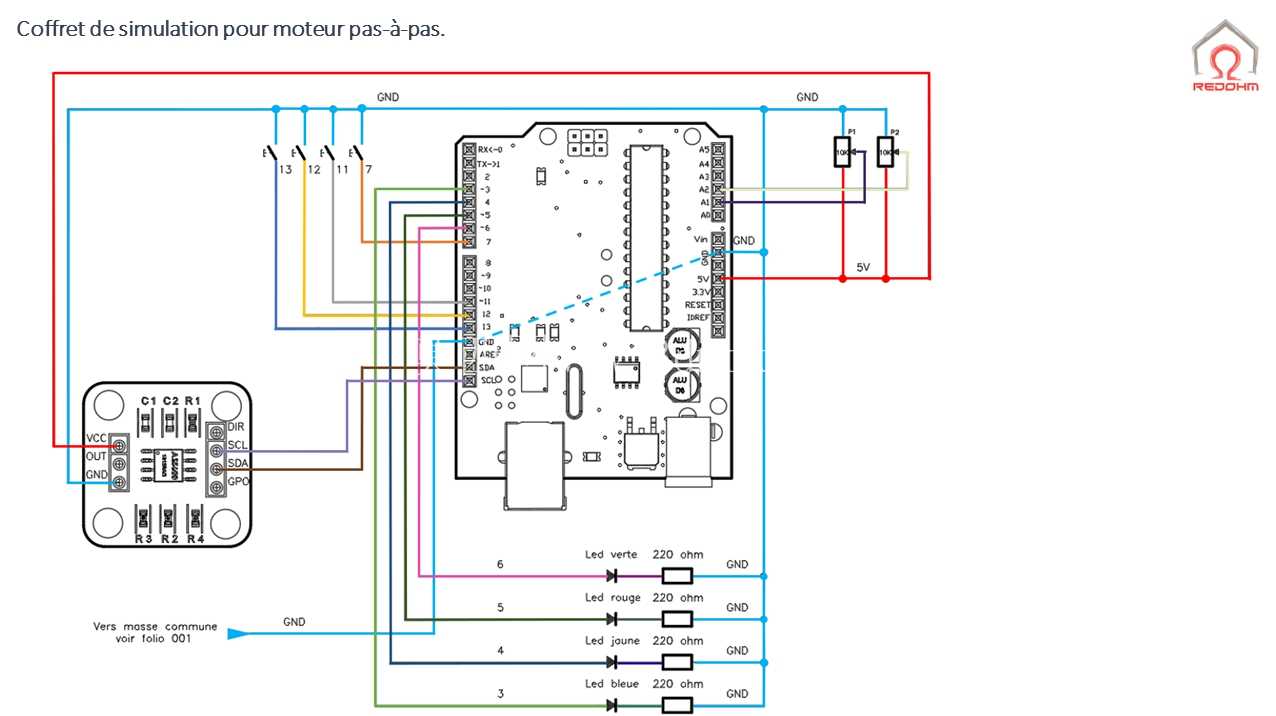

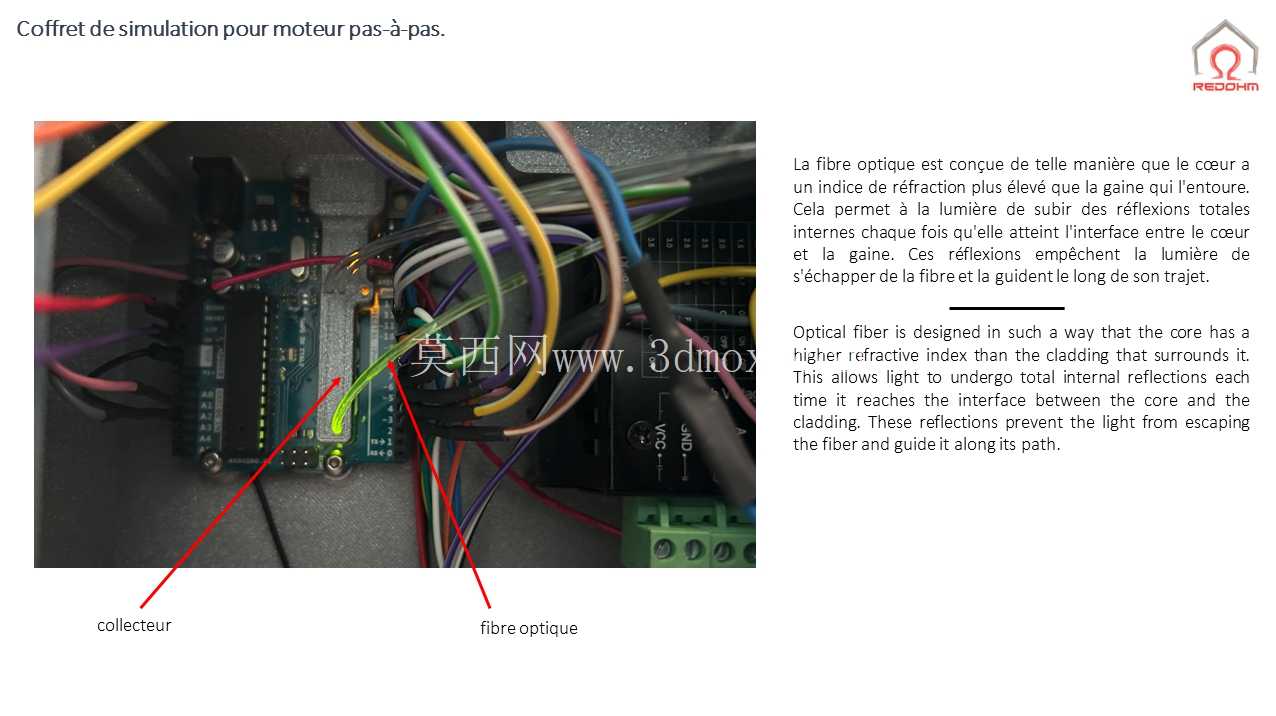

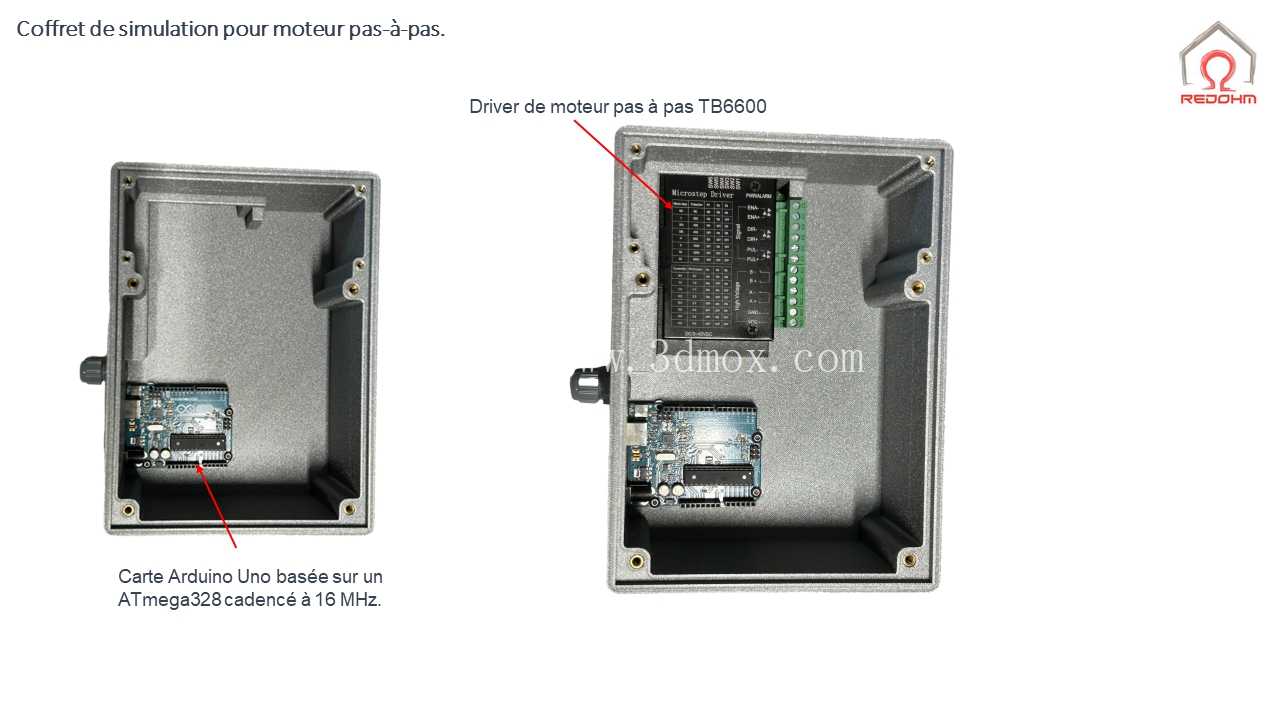

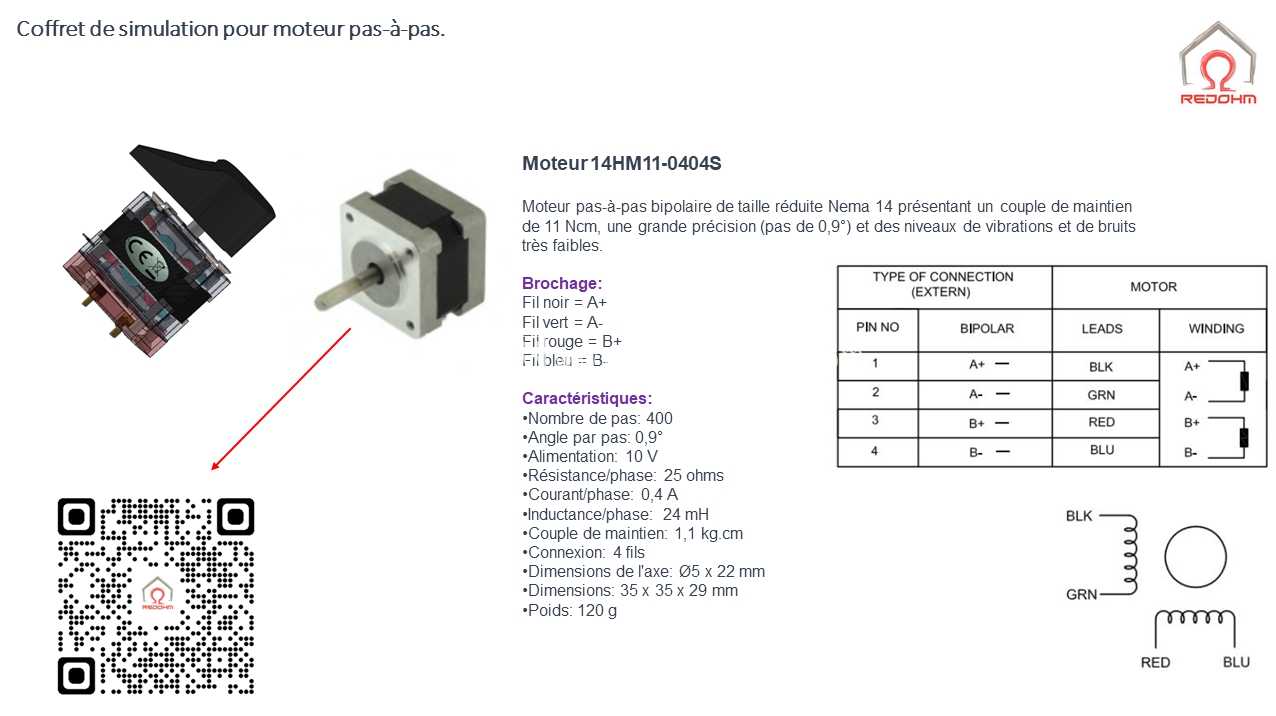

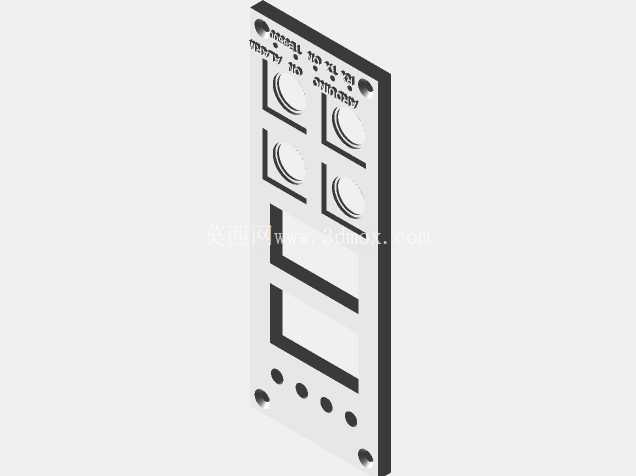

　　面板右侧集成两组三位拨码开关，可完成步进电机细分数、运行方向、使能状态的快速切换，拨码开关下方设置四个功能按键，分别对应启动、停止、点动、参数复位功能，按键旁设置多组状态指示灯，可实时反馈电源状态、驱动故障、脉冲输出、方向信号等核心运行状态，无需外接额外检测设备即可快速排查接线与参数设置问题。装置的控制核心采用开源硬件平台搭建，可兼容主流的步进电机驱动模块，驱动输出端口预留标准接线端子，可直接对接42、57系列常规两相步进电机，无需额外制作转接线缆。

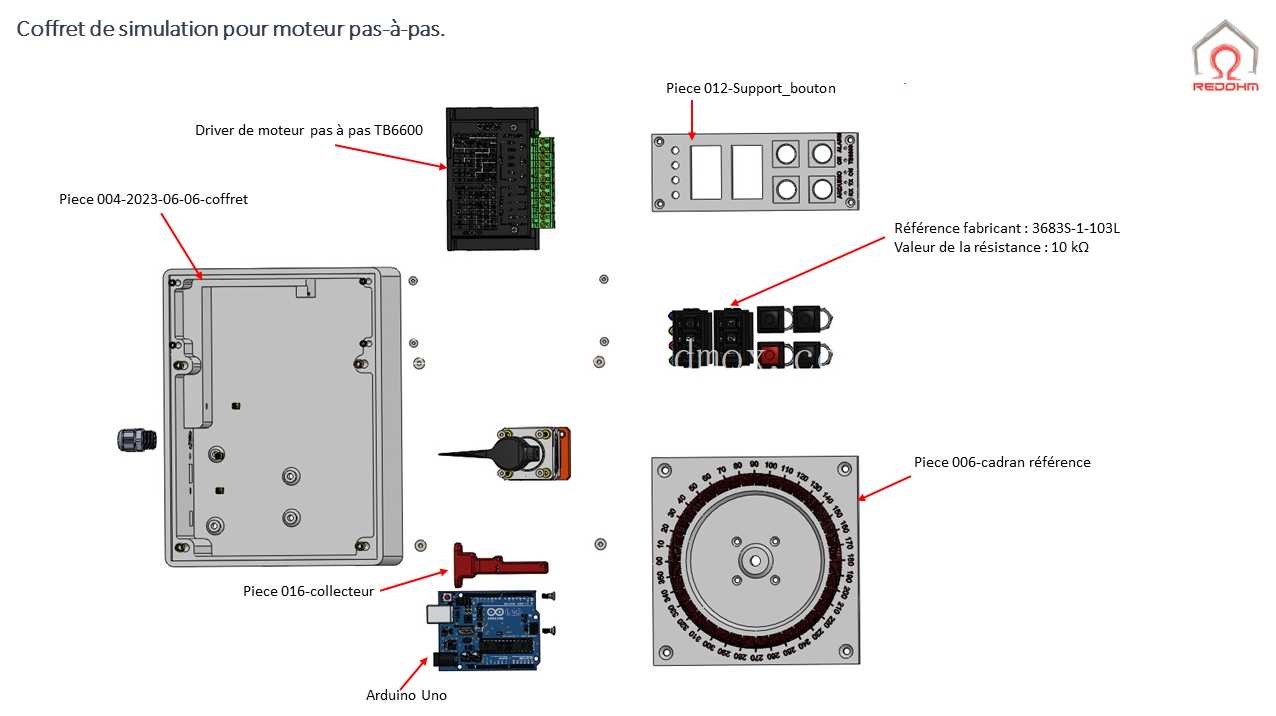

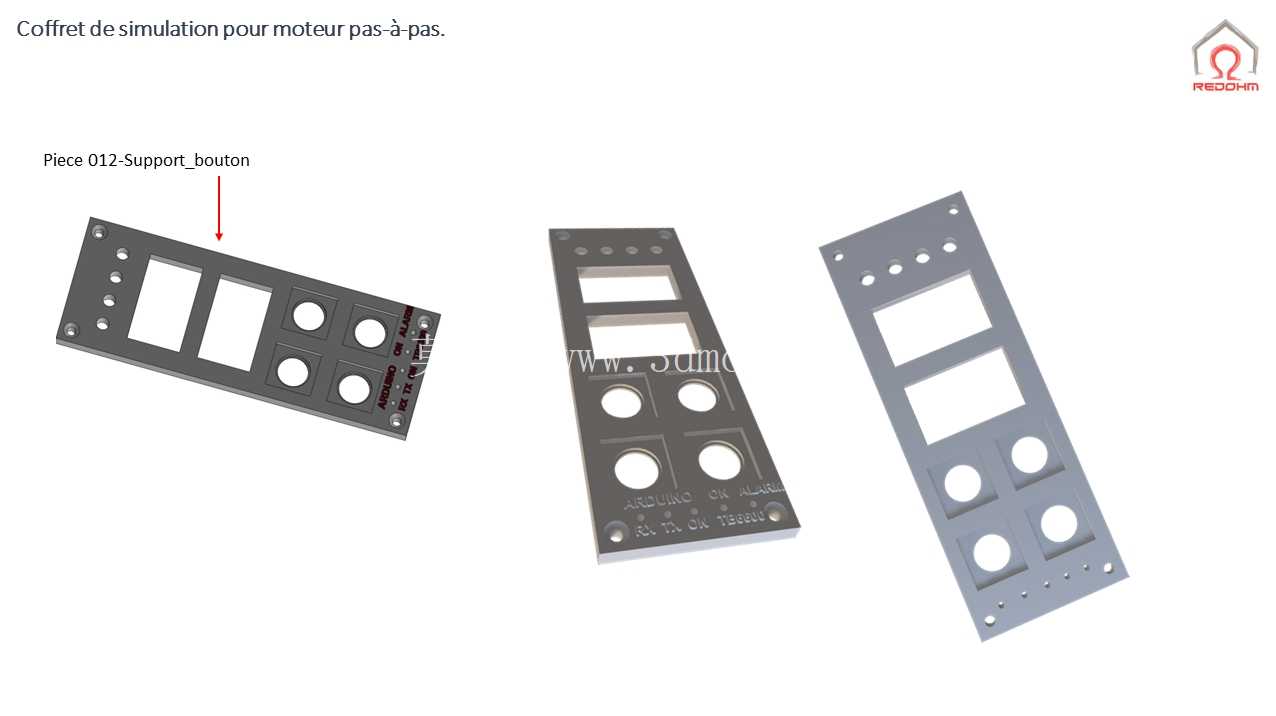

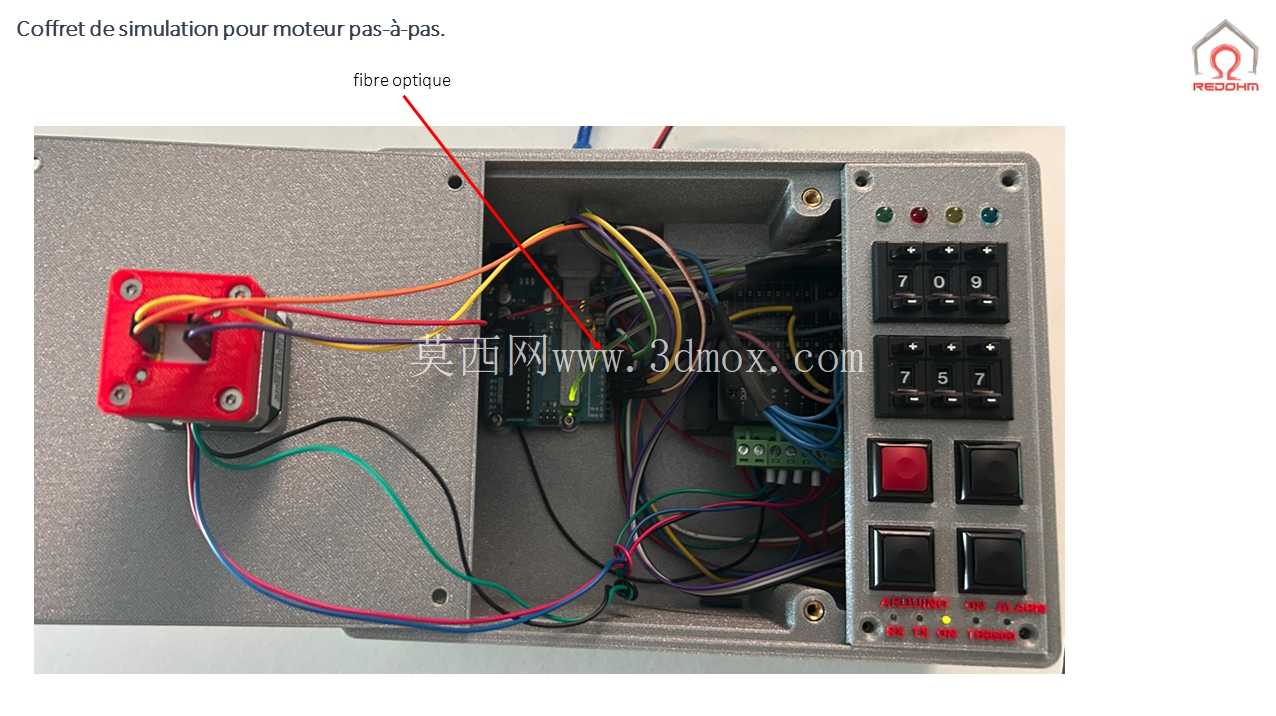

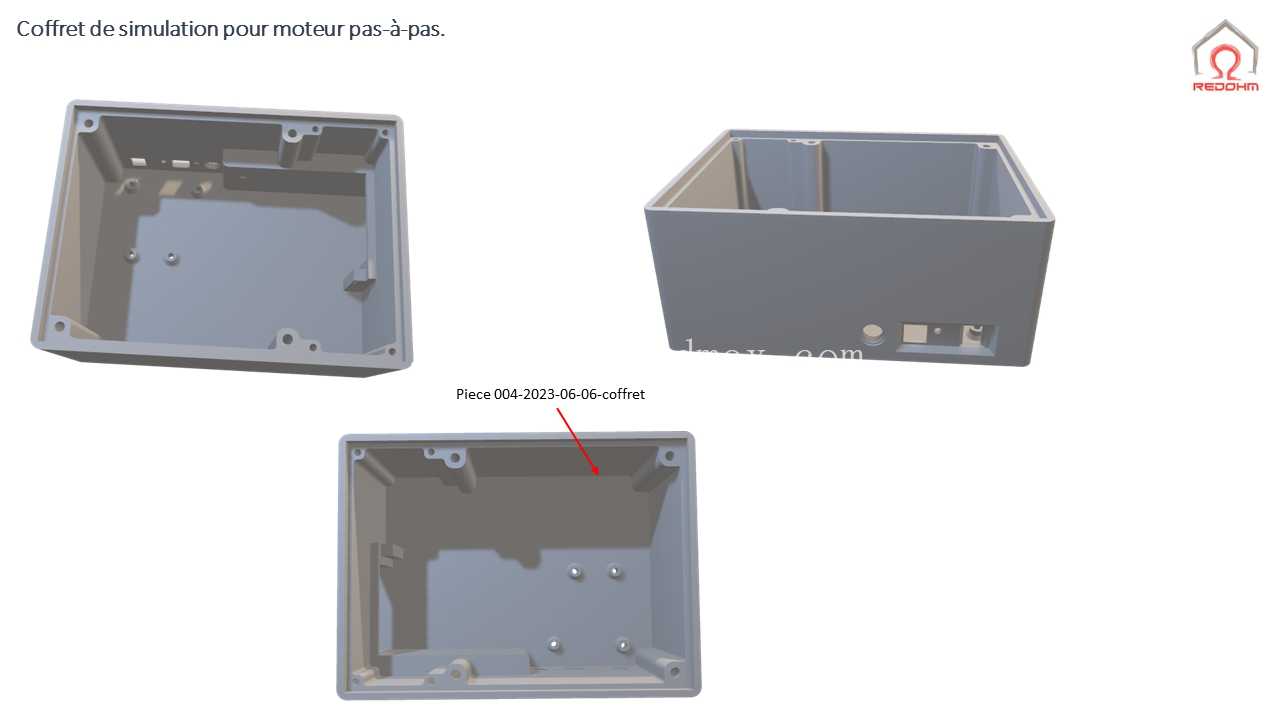

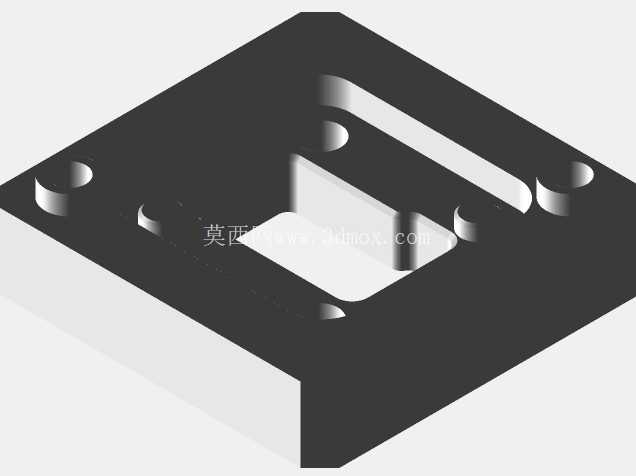

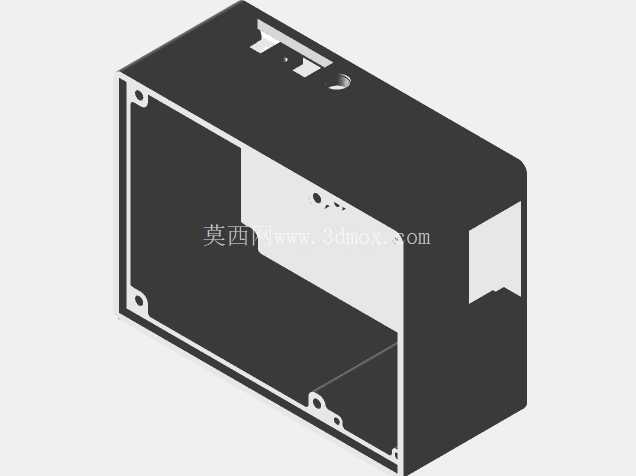

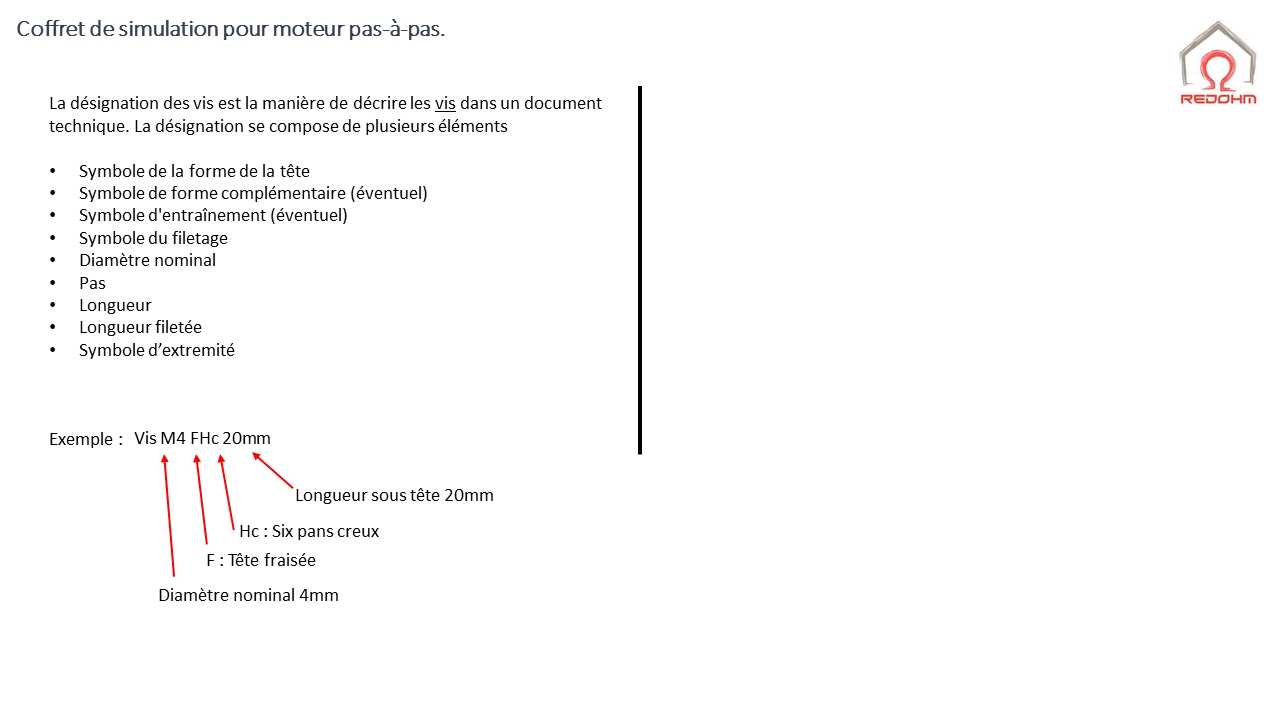

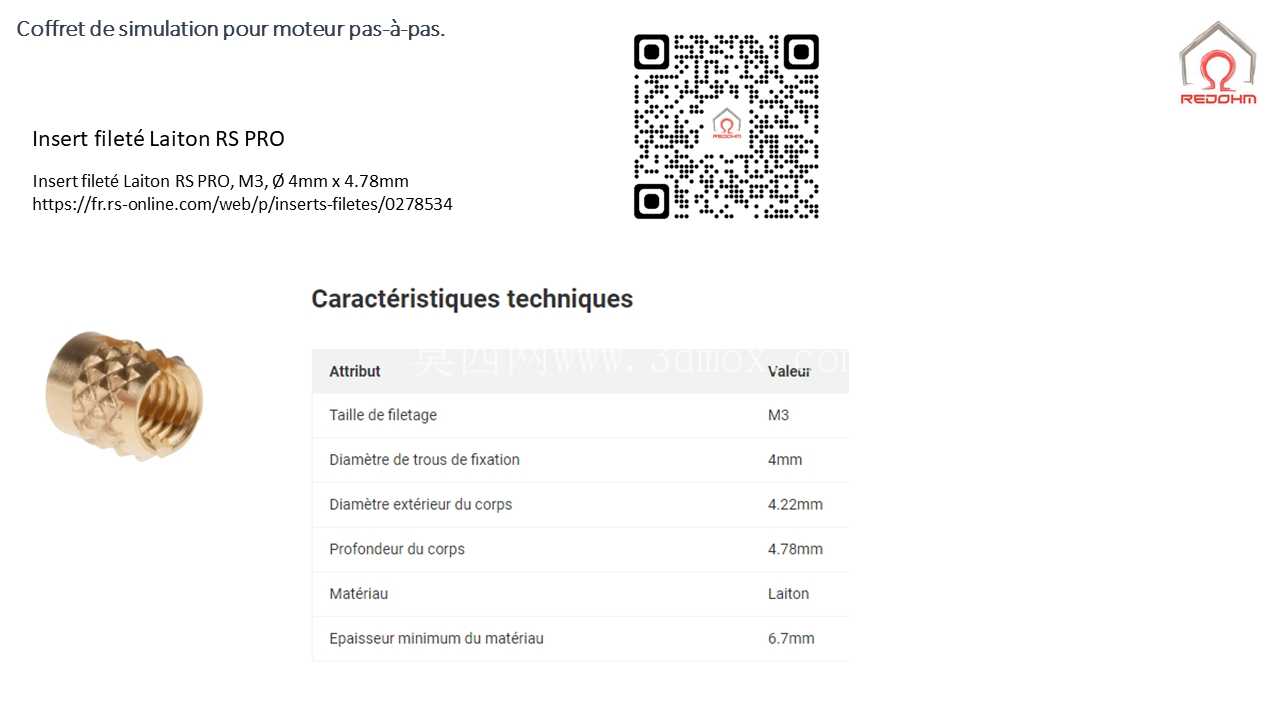

　　面板整体采用金属板材加工，安装孔位按照标准嵌入式机柜尺寸预留，可直接嵌入实验台操作台面板或者小型设备控制柜体，安装边界预留足够的接线空间，背部接线区域做分层设计，强电驱动回路与弱电信号回路分开走线，避免信号干扰导致的步进电机丢步问题。在实际实验场景中，这套装置可完成步进电机加减速曲线调试、角度定位精度测试、负载状态下的运行稳定性验证等多项实验内容，拨盘的角度反馈精度可满足常规开环步进控制的实验需求，配合驱动模块的参数调整，可直观观测不同细分参数下电机的运行平稳性与定位误差，帮助学习者快速理解步进电机的控制逻辑。

　　装置的操作界面布局充分考虑实操习惯，高频使用的调节拨盘设置在面板左侧核心操作区，参数设置按键与状态指示集中在右侧区域，操作时视线无需大幅移动即可同时观测拨盘位置与状态指示灯反馈，降低长时间调试的视觉疲劳。面板表面做哑光耐磨处理，刻度标识采用耐摩擦印刷工艺，长期频繁操作也不会出现刻度磨损模糊的问题，适配教学场景下高频次的学生操作使用需求。背部的驱动模块安装区域预留通用安装孔位，可根据实验需求更换不同功率等级的步进驱动板，适配不同扭矩的步进电机测试需求，无需重新设计整个控制面板，仅需更换驱动模块即可拓展测试范围。
