多工位自动电机线圈绕制设备结构

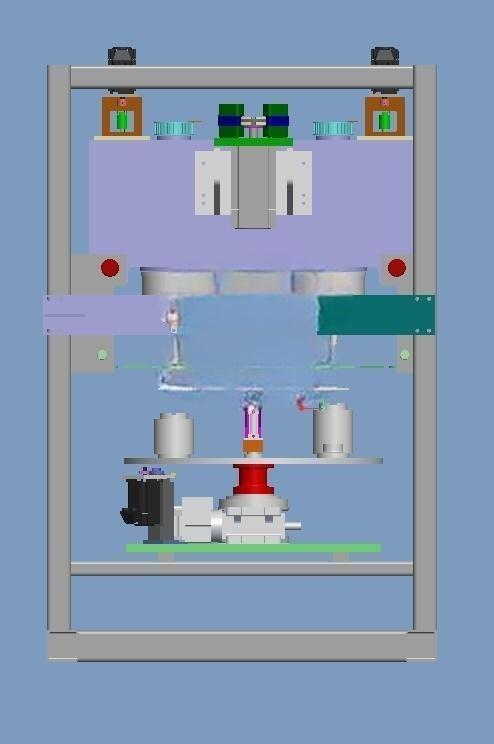

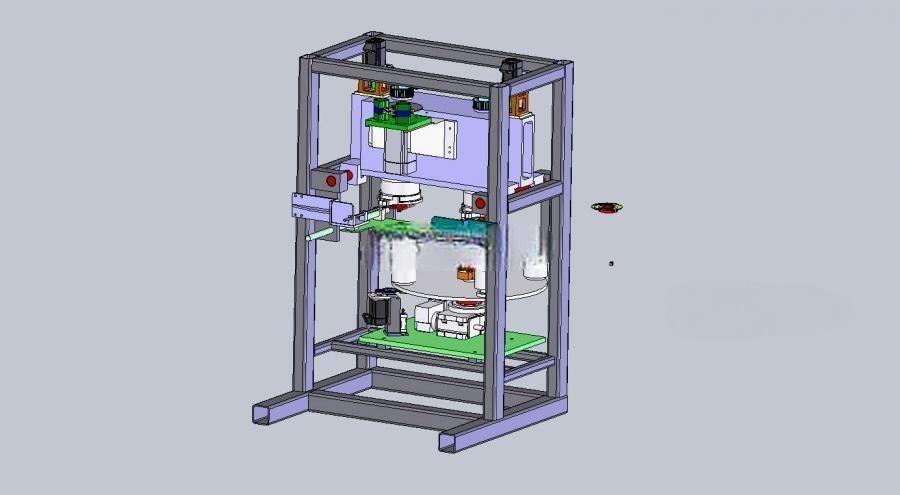

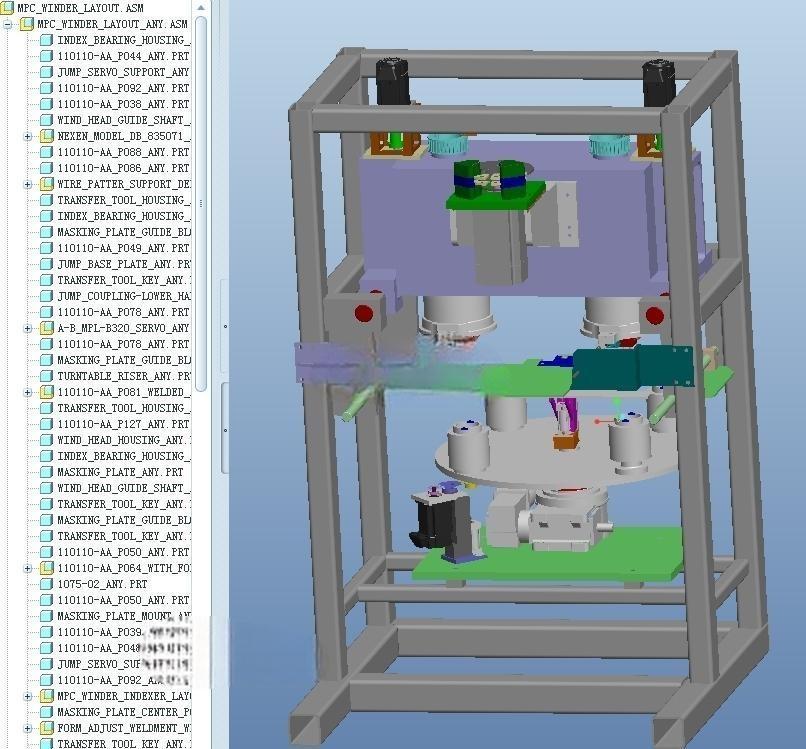

　　这款绕线设备主要面向中小规格电机定子线圈的批量绕制作业场景，在微特电机、小型伺服电机生产车间的线圈工段可直接适配现有工位布局，替代传统人工手摇绕线的作业模式，解决人工绕线张力不均、圈数计数误差大、作业强度高的实际生产痛点。从结构布局来看，设备采用框架式铝型材搭建主体承载结构，整体安装边界控制在常规工业操作台的适配范围内，底部预留标准安装孔位，可直接固定在厚度15mm以上的防静电工作台面，不需要额外浇筑设备基础，转产移位时仅需松开固定螺栓即可完成转运，适配多品种小批量的电机生产柔性排产需求。

　　传动链路的设计采用分级减速思路，输入端预留手动与自动两种驱动接口，手动操作模式下，大直径手轮通过换向中间轮组将扭矩传递至转轴端的小带轮，手轮转动一圈时转轴可实现多圈回转，针对大线径线圈绕制时阻力较大的工况，可将辅助手柄直接套接在转轴端部，此时手柄转动一圈即对应绕线一圈，大幅降低操作时的输入扭矩，避免操作人员长时间作业出现肌肉劳损。自动驱动模式下可在底部动力安装位适配标准伺服电机，通过同步带轮直接驱动转轴，可根据不同线径的绕线工艺要求调整回转转速，绕线张力通过过线轮组的阻尼调节结构实现精准控制，避免绕制过程中漆包线出现拉伸变形、绝缘层破损的质量问题。

　　计数功能的实现依托转轴上固定的金属感应线框，配合旁侧安装的圈数感应器实时采集转轴回转信号，信号直接传输至前端数显单元实时显示当前绕制圈数，当绕线圈数达到预设工艺值时，设备会自动触发停机机构切断动力输入，避免出现多绕、少绕的不合格品，相比传统机械式计数结构，感应式计数的误差可控制在0.1圈以内，完全满足中小电机线圈的绕制精度要求。多工位布局的设计可同时支持两组线圈的同步绕制作业，上部的线架安装位可同时放置两盘不同线径的漆包线，过线路径上设置有多个陶瓷导向环，避免漆包线在走线路径中出现剐蹭、打结的问题，线架位置可根据转轴的高度进行上下调整，适配不同轴向长度的线圈绕制需求。

　　设备的操作控件全部布置在正面易操作区域，急停按钮设置在框架两侧的醒目位置，出现绕线异常时操作人员可在任意工位侧快速触发停机，避免故障扩大。从安装维护的角度来看，所有传动轮组均采用快拆式固定结构，更换不同槽宽的绕线模具时不需要额外拆卸主体框架，仅需松开转轴端部的锁紧螺母即可完成模具更换，单次换型时间可控制在10分钟以内；所有回转支撑位均采用密封式深沟球轴承，日常维护仅需每半年补充一次润滑脂即可，不需要复杂的日常保养流程。绕线作业区域的下部设置有废料收集槽，绕制过程中产生的废线头、绝缘皮碎屑可直接落入槽内，避免散落至工作台面影响作业环境。针对不同规格的线圈绕制需求，设备的绕线杆位置可进行横向调整，最大可适配直径150mm以内的线圈骨架，转轴的同轴度公差控制在0.02mm以内，绕制过程中不会出现骨架跳动的问题，保证线圈排列整齐紧密，不会出现叠线、松散的情况。
