不同材质组合垫片压缩工况仿真结构

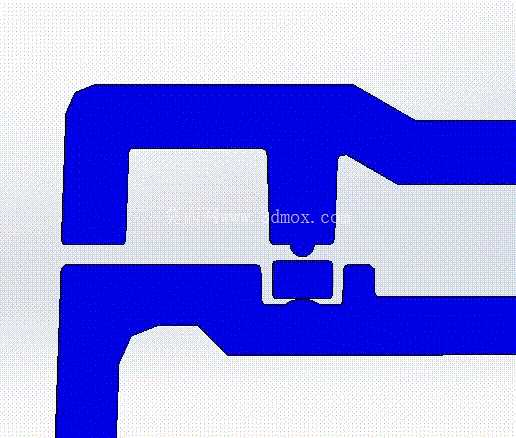

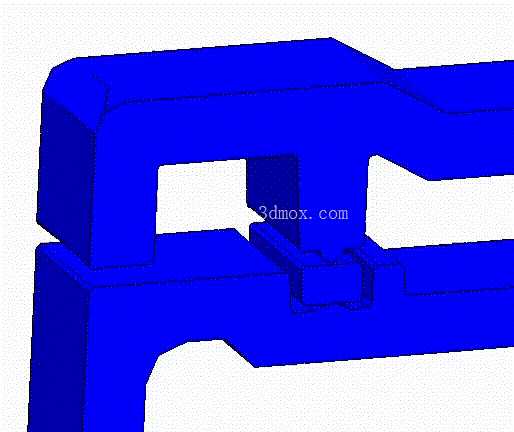

　　在电源类变压器的整机装配环节，壳体结合面的密封可靠性是决定产品户外运行寿命、内部绝缘性能稳定性的核心指标之一，很多现场出现的凝露爬电、绝缘受潮故障，追根溯源都是结合面垫片在装配压缩过程中出现压合不均、过量形变、材料适配性不足导致的密封失效，这套结构仿真就是针对变压器壳体密封位的垫片压缩全工况做的具象化结构验证。整个仿真结构还原了变压器上下壳体扣合位的C型夹持框架结构，框架的夹持面完全复刻实际产品的安装止口形态，没有做理想化的平面简化，连止口边缘的定位凸棱、避让槽都和实际量产壳体的结构保持一致，避免仿真边界和实际装配状态出现偏差。测试覆盖了两类常用壳体材料与两类密封垫片的匹配组合：第一组和第二组测试采用常用的铝合金壳体搭配丁腈橡胶垫片，这类组合多用于常规室内配电场景的变压器产品，丁腈橡胶的耐油特性可以适配变压器内部的绝缘油气环境，铝合金壳体的刚性足够，不会在螺栓锁紧过程中出现夹持面形变；第三组测试采用PC材质的工程塑料壳体搭配硅橡胶垫片，这类组合多用于小型轻量化、户内安装的电源变压器，PC壳体的重量更轻但刚性弱于铝合金，硅橡胶的压缩回弹性更好，能适配塑料壳体在锁紧过程中产生的微小形变，填补结合面的微观间隙。

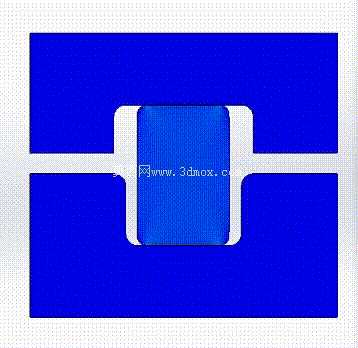

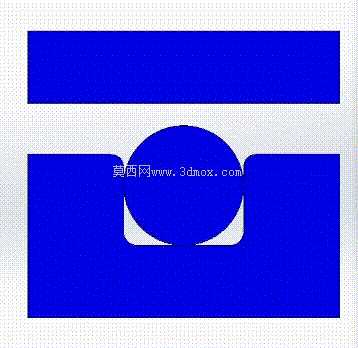

　　从结构设计逻辑来看，这套仿真没有刻意追求理想化的均匀压缩效果，而是还原了实际装配中最常出现的压缩状态：夹持框架的施压面和垫片接触时，首先接触的是垫片靠近定位凸棱的内侧区域，随着压缩行程增加，接触区域逐步向垫片外侧延展，整个过程中可以直观观测到不同材质垫片的形变扩散速度、应力集中区域的分布——丁腈橡胶的硬度偏高，压缩过程中形变更集中在施压面正下方，边缘溢出量更小，适合对密封位尺寸精度要求高、装配间隙公差带窄的铝合金壳体；硅橡胶的硬度更低，压缩过程中形变更均匀，边缘会有少量材料填充到壳体结合面的微观凹凸处，适合PC这类表面成型精度略低于金属、装配公差带稍宽的塑料壳体。

　　安装边界层面，整个密封位的垫片厚度、压缩行程预留量完全匹配常规小型电源变压器的装配参数：垫片自由状态厚度控制在1.5mm，额定压缩量设定为厚度的25%，也就是压缩后厚度保持在1.1-1.2mm区间，这个压缩量既可以保证垫片有足够的接触应力填补结合面间隙，又不会因为过量压缩导致垫片材料被挤入壳体内部、或者出现永久塑性形变失去回弹密封能力。夹持框架的开口尺寸对应变压器壳体的侧壁厚度，预留的垫片安装槽宽度比垫片宽度大0.2mm，给压缩过程中的材料横向形变留出避让空间，避免垫片被挤压溢出安装槽导致密封失效。在实际工程应用中，这类压缩仿真可以提前规避很多量产阶段的密封问题：比如之前遇到过铝合金壳体配硅橡胶垫片的方案，因为硅橡胶压缩溢出量过大，装配后多余的胶料挤到壳体内部的接线位，导致电气间隙不足，通过这类仿真就能提前调整垫片宽度和安装槽的配合尺寸，不用等到开模试装后再反复修模；还有PC壳体配丁腈橡胶垫片的方案，因为丁腈橡胶回弹性不足，加上塑料壳体锁紧后存在应力松弛，产品高低温循环后密封面接触应力下降导致受潮，通过仿真就能提前验证不同压缩量下的接触应力留存值，匹配最适合的垫片材料和锁紧扭矩参数。

　　整个结构的细节处理也贴合实际生产状态：垫片和壳体接触的面没有做理想化的光滑处理，保留了实际成型件的微观粗糙度特征，施压过程的加载速度也和实际螺栓锁紧的速度匹配，不会因为加载过快导致仿真得到的形变数据和实际装配状态脱节。不同材料组合的测试也覆盖了产品不同应用场景的密封需求，不管是需要耐油耐老化的工业场景铝合金壳体变压器，还是需要轻量化低成本的民用场景PC壳体变压器，都能从这套压缩仿真的结构数据里得到对应的密封设计参考，提前验证垫片选型、压缩量设定、安装槽尺寸设计的合理性，减少后续样机测试、量产阶段的密封失效问题。
