QT10-2型电动阀门执行机构三维设计作品

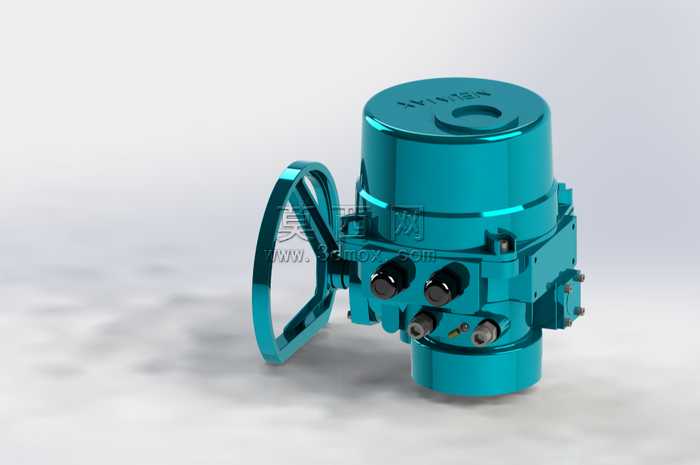

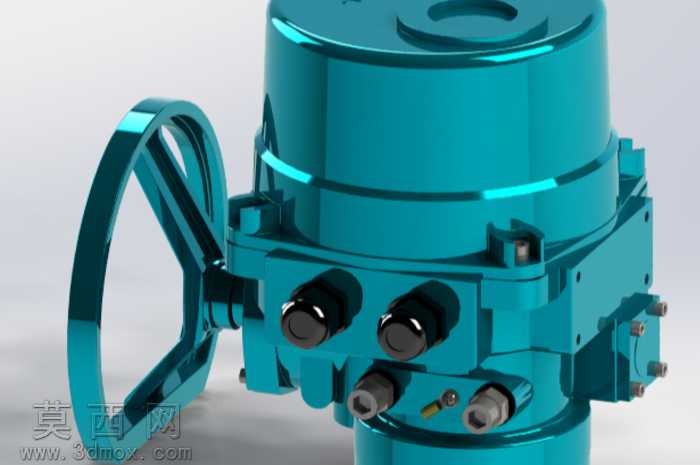

本作品为QT10-2型电动执行机构的三维建模设计成果，建模阶段依托主流三维机械设计软件完成全参数化构建，严格遵循工业电动执行机构的实际尺寸比例与装配逻辑，完整还原了产品的全部结构细节。模型整体采用一体化壳体设计思路，顶部为密封式电气容纳腔体，腔体顶面预留了状态标识与操作提示的结构区域，壳体表面做了均匀的壁厚处理，既满足工业防护的强度要求，也兼顾了产品轻量化的设计需求。侧方配置的手轮操作机构采用镂空轮辐结构，建模时精准还原了手轮与主轴的连接配合关系，可直观展示断电状态下的手动操作逻辑，手轮边缘做了圆弧过渡处理，符合实际产品的人机操作设计。正面的接线端口、调节旋钮与紧固螺栓均按照真实产品的排布位置逐一建模，每个接口的尺寸、螺纹规格都做了对应参数设置，螺栓的六角头、垫片等细节结构完整还原，清晰呈现了产品的电气接线与参数调试区域结构。渲染阶段采用金属漆面材质模拟产品的青蓝色外壳质感，调整材质的反光度与粗糙度参数还原工业铸件喷塑后的哑光金属效果，手轮部分采用同色系金属材质，通过细微的材质色差区分操作部件与主体壳体，接口处的金属接头采用亮面金属材质，突出电气连接部件的结构特征。场景搭建采用浅灰色渐变背景，搭配柔和的漫反射打光方案，避免生硬阴影遮挡产品结构细节，多角度渲染可清晰展示产品的顶部、侧方、正面的不同结构特征。设计过程中充分考虑了电动执行机构的功能实现逻辑，主体内部预留了电机、减速机构、控制模块的容纳空间，壳体的拼接缝隙、密封槽结构都做了细节刻画，底部的连接法兰结构按照阀门驱动的标准连接尺寸设计，可直观展示产品与被控阀门的装配对接方式，整体模型结构严谨，细节完整，可用于产品结构展示、安装教学演示、方案汇报等多种场景。
