重载型立式滚轮支撑组件结构设计

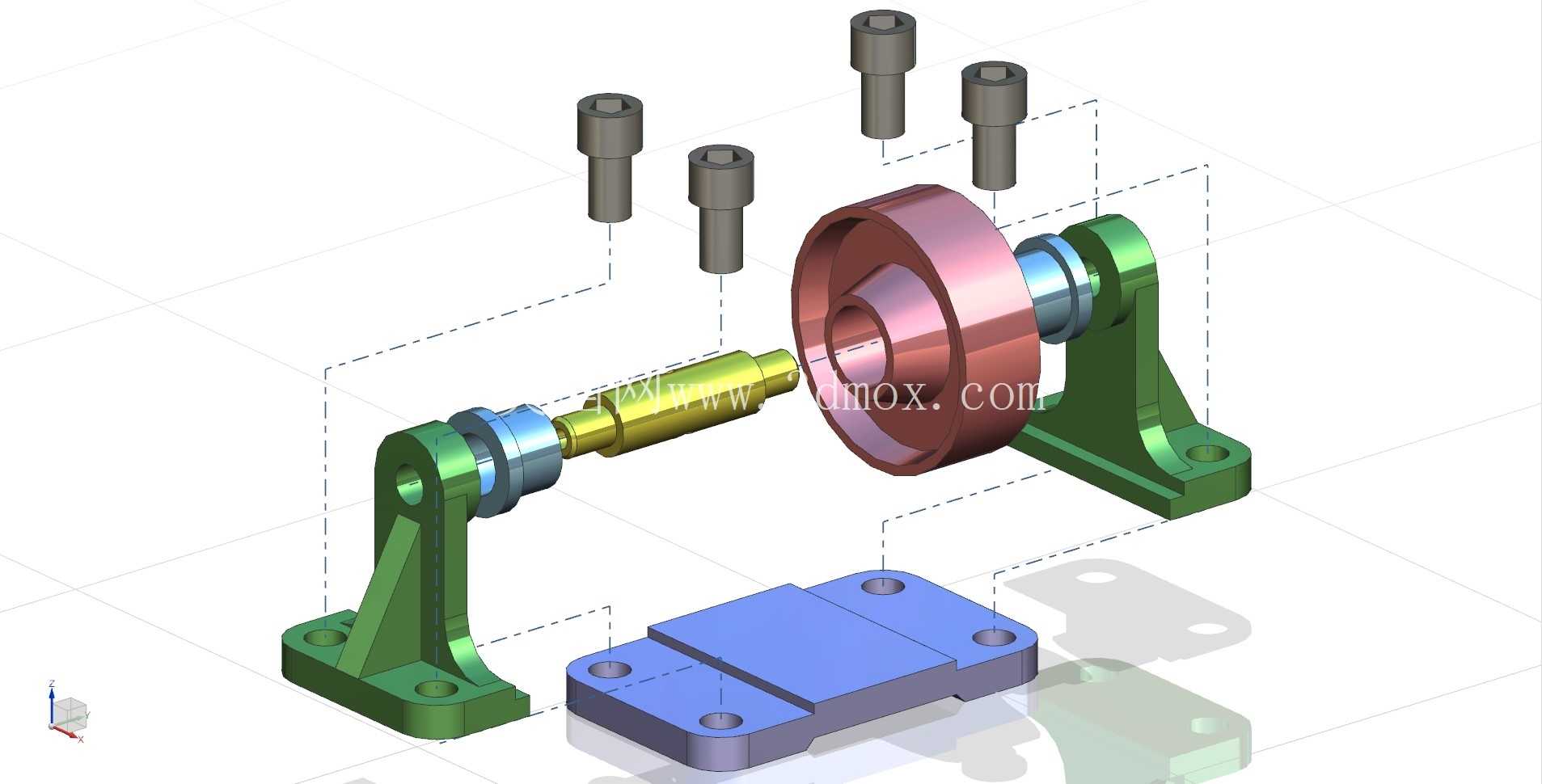

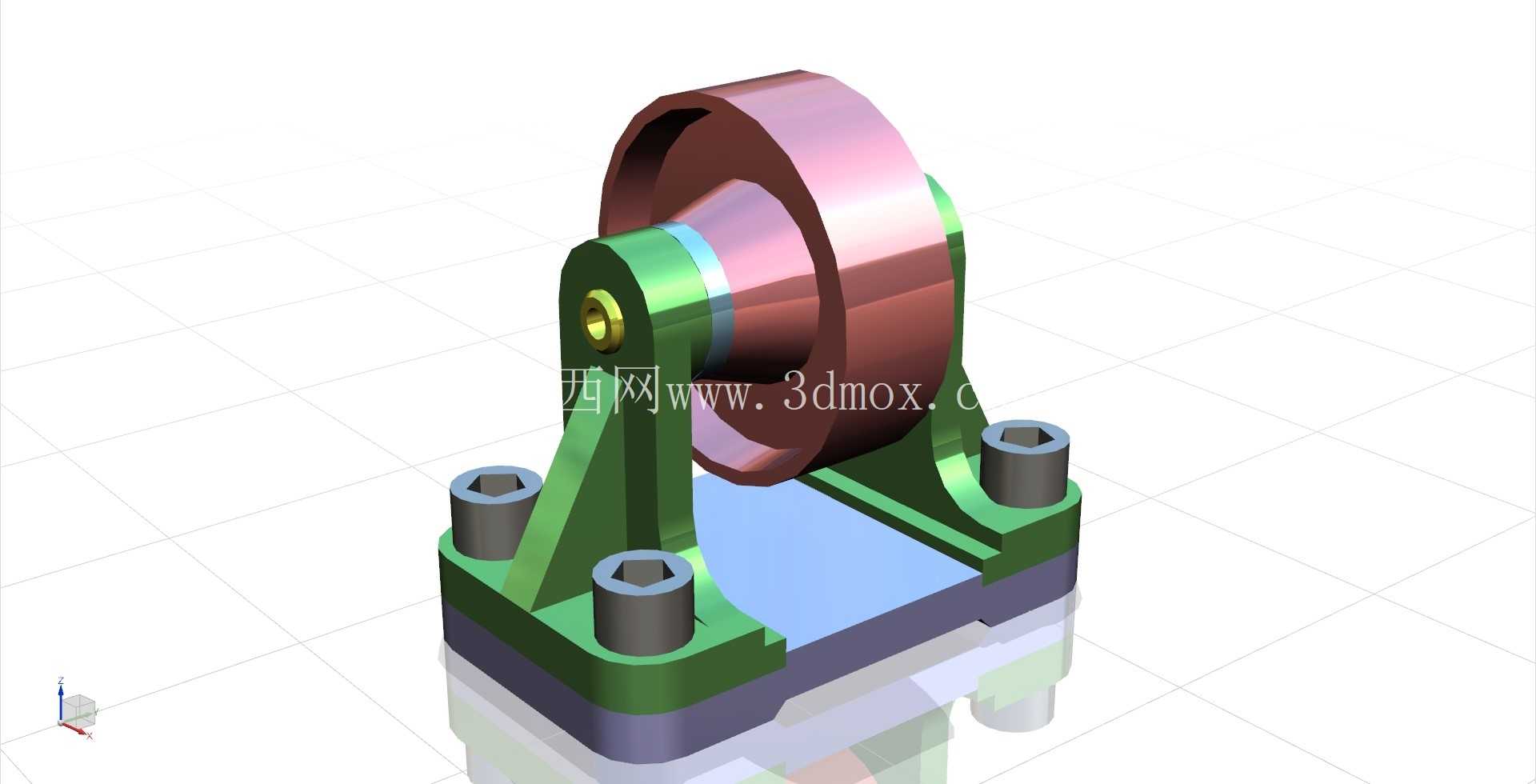

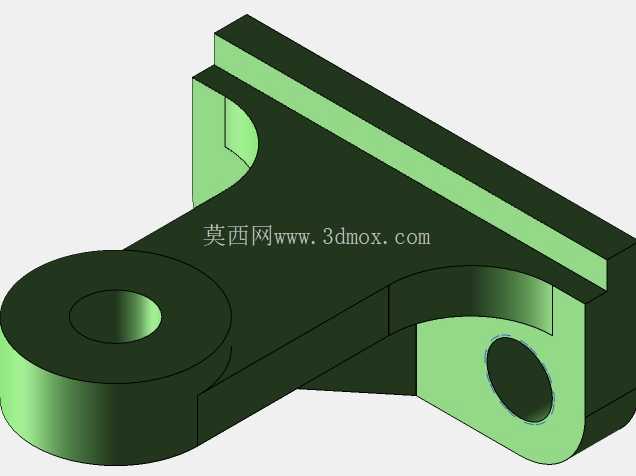

　　在重型输送线、物料转运平台、大型工装夹具的位移导向场景里，滚轮支撑是承担径向载荷、约束运动轨迹的核心基础部件，很多现场调试出现的滚轮卡滞、支座开裂、运行异响问题，追根溯源都是支撑结构的载荷分配、安装基准设计不到位导致的。这套滚轮支撑采用对称式立式支座结构，两个带安装沉孔的支臂从底座向上延伸，形成对滚轮轮体的双侧支撑，相比单侧悬臂式支撑结构，能将滚轮承受的径向载荷均匀分散到两个支臂上，避免单侧支臂长期受交变载荷出现应力集中断裂的问题，适配中重载工况下的滚动导向需求。

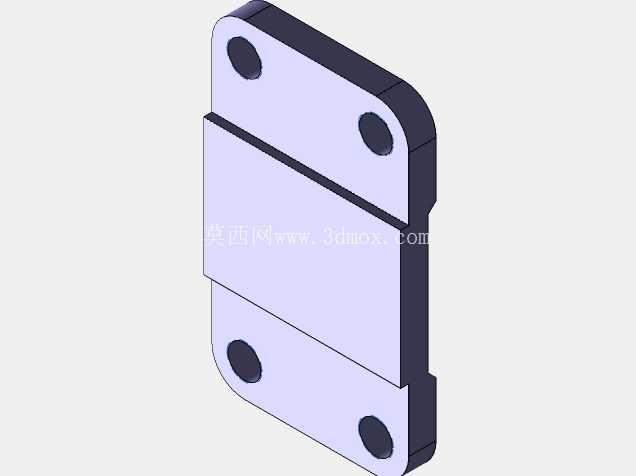

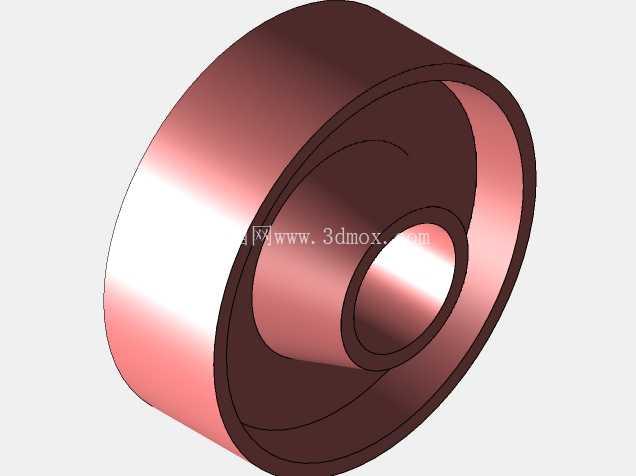

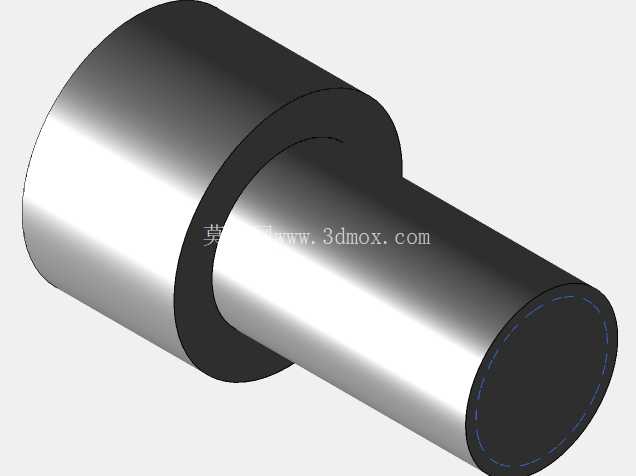

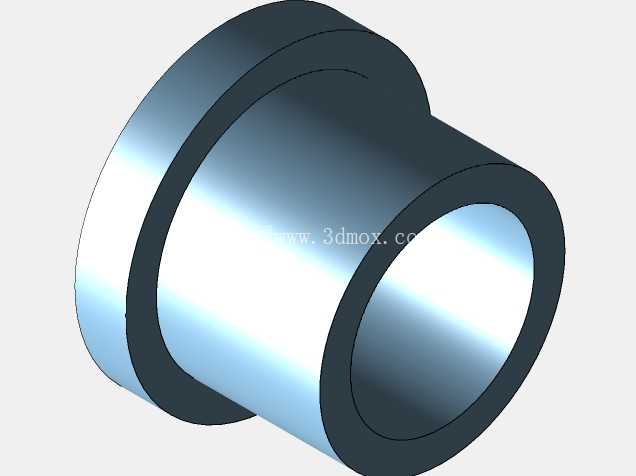

　　滚轮轮体采用宽幅轮面设计，轮面做了圆弧过渡处理，和配套导轨接触时能自动适配微小的安装角度偏差，不会出现轮边啃轨的问题；轮体中心的转轴和两侧支臂采用间隙配合，预留了润滑脂存储空间，长期运行时可以通过支臂上的注油孔补充润滑，降低转轴和轴孔的磨损速率，延长部件的维护周期。底座部分采用平板式安装结构，四个安装孔分布在底座四角，孔位做了沉头设计，安装时内六角螺栓可以完全沉入沉孔内，不会突出底座平面，保证底座和安装基面完全贴合，避免螺栓突出导致的安装虚位；底座和支臂采用一体化铸造后加工的结构，连接处做了大圆角过渡，消除直角处的应力集中点，承受冲击载荷时不会出现根部断裂的问题。

　　从安装边界来看，这套支撑组件的底座宽度适配常规100-150mm规格的工业铝型材安装面，安装孔的孔距符合通用输送线的安装孔位标准，不需要额外做转接板就可以直接固定在型材框架或者钢板基座上；滚轮的中心高度和常规50mm直径的输送滚轮安装高度匹配，替换现有设备上的老旧支撑件时不需要调整其他配套部件的位置，能大幅降低现场改造的工作量。设计过程中优先考虑了载荷传递路径的合理性，滚轮承受的垂直载荷通过转轴传递到两侧支臂，再顺着支臂的加强筋结构传递到底座平面，最后通过四个安装螺栓分散到安装基面上，整个传力路径没有突变的截面，每个受力部位的壁厚都经过载荷核算，不会出现局部强度不足的问题。

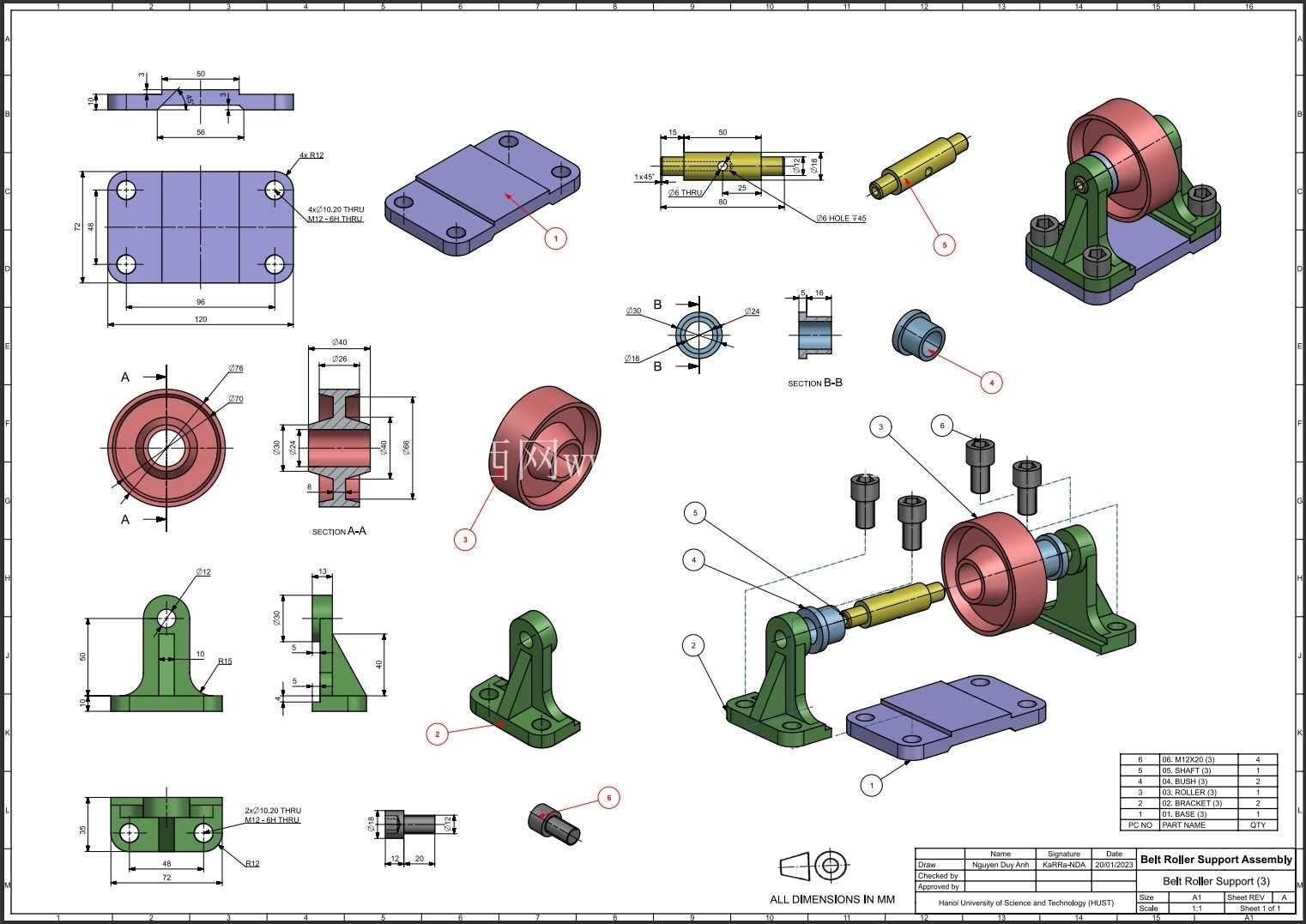

　　支臂外侧的加强筋从底座平面一直延伸到转轴安装孔下方，既提升了支臂的抗侧弯刚度，又不会过多增加整体重量，在保证结构强度的前提下控制了部件的整体重量，方便现场安装搬运。轮体和支臂之间预留了足够的轴向间隙，不会因为加工误差或者热胀冷缩出现轮体和支臂摩擦卡滞的问题，即使在温差较大的车间环境里长期运行，也能保持顺畅的转动状态。这类滚轮支撑除了用在输送线的导向部位，还可以作为大型工装推拉移动的支撑轮、重型柜门的承重滚轮、自动化设备的位移导向轮使用，相比普通的脚轮结构，它的安装基准面更大，运行时的稳定性更好，不会出现运行过程中轮体晃动的问题，适合对运动轨迹精度有一定要求的场景。建模过程中对每个配合面都做了公差匹配，转轴和轴孔的配合公差选用H7/g6间隙配合，安装孔的位置公差控制在±0.1mm以内，保证加工出来的零件不需要额外修配就可以顺利装配，降低生产装配的难度。轮体的内孔和外圆做了同轴度约束，保证轮体转动时不会出现径向跳动，运行过程中不会产生额外的振动和噪音。
