抛物面式卫星通讯接收天线结构设计

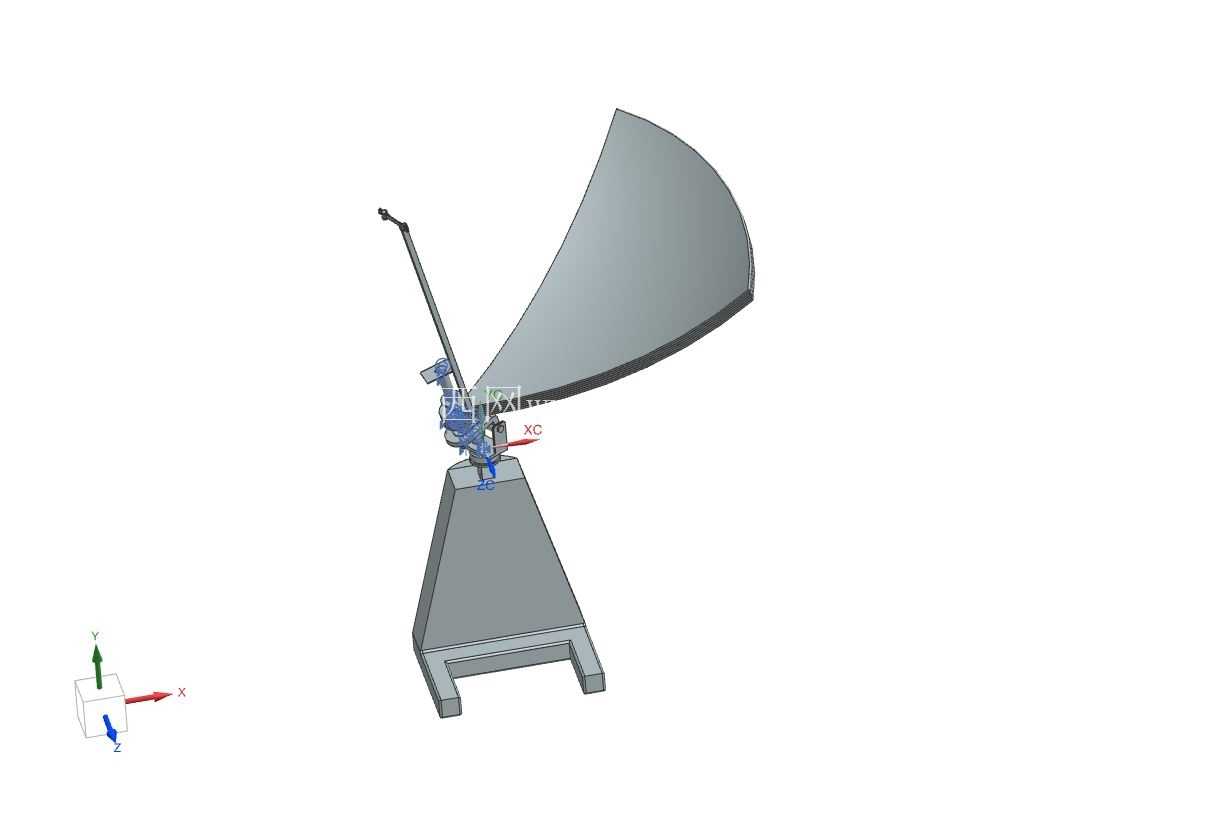

　　该卫星天线结构主要面向固定站点卫星通讯场景使用，可部署于气象观测站、偏远区域通讯中继点、广电信号接收场站、海事岸基通讯站点等场景，承担卫星下行信号接收、上行信号发射对准的核心功能，整套结构可适配C、Ku等常用通讯频段的馈源组件安装，满足不同轨道卫星的对准跟踪需求。整套结构采用分体式设计逻辑，底部为锥台型安装基座，基座内部预留俯仰驱动机构、方位回转机构的安装空间，基座底面设置地脚安装孔位，可直接通过膨胀螺栓固定于混凝土硬化基础上，安装边界需保证基座周边1.2倍天线口径范围内无高大遮挡物，避免信号传输路径被障碍物阻断，基座整体高度控制在1.1米左右，既保证运维人员操作馈源部件时无需登高作业，也能降低大风工况下的整体重心，提升结构抗倾覆能力。

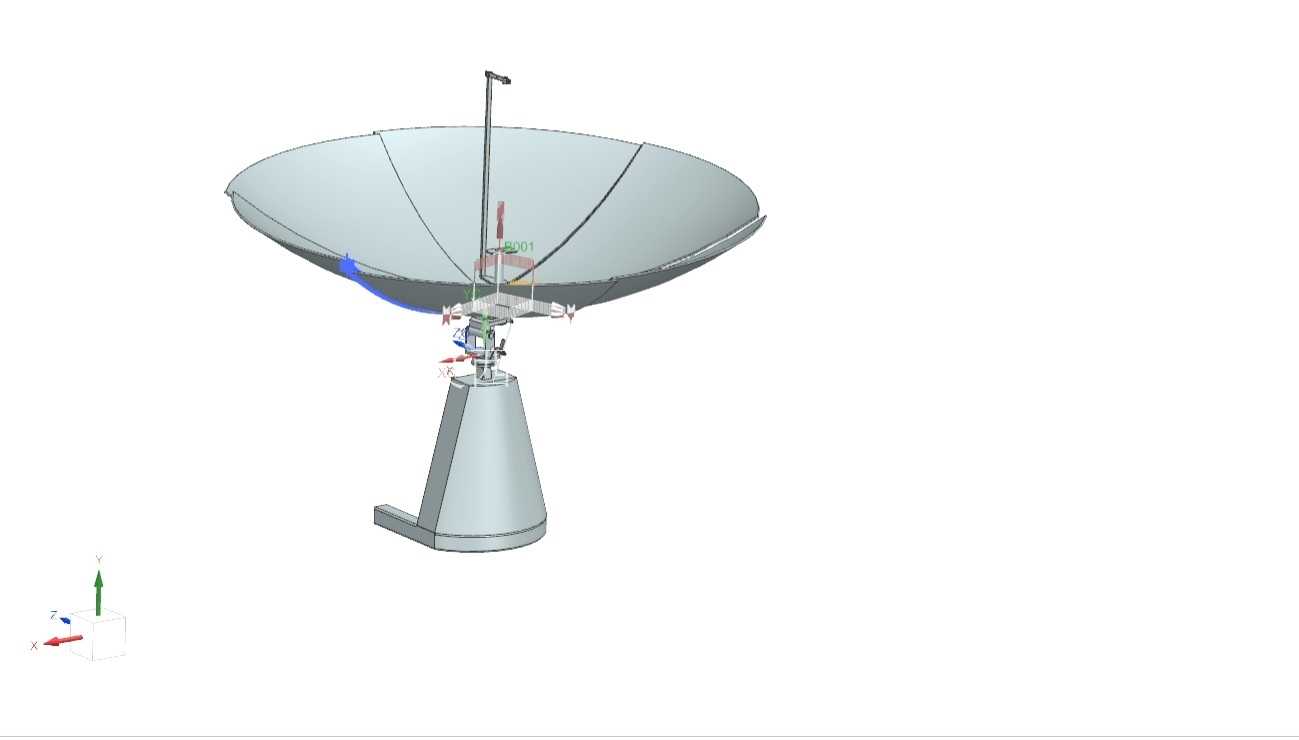

　　上部反射面采用分瓣式抛物面成型结构，单瓣反射面通过背部的加强筋框架与中心回转体连接，反射面拼接完成后整体型面精度控制在0.5mm以内，可保证电磁波反射后的聚焦精度，避免信号散焦导致的增益损失；反射面中心位置预留馈源安装支杆接口，支杆采用三角斜拉式固定结构，可在大风工况下减少馈源位置的晃动量，保证馈源相位中心始终与抛物面焦点重合，支杆上预留多组安装孔位，可适配不同尺寸、不同频段的馈源及高频头组件，无需额外改制支架即可完成部件更换。

　　方位回转机构采用蜗轮蜗杆传动结构，可实现360度水平方向连续回转，传动副自带自锁特性，在对准卫星后可自动锁止位置，无需额外增加制动部件；俯仰调节机构布置在中心回转体与反射面背部的连接铰点处，调节范围覆盖0到90度仰角，可适配不同轨道位置的通讯卫星对准需求，调节端设置手动微调旋钮，也可拓展加装伺服电机实现自动跟踪功能，满足移动载体或者需要对准非同步轨道卫星的使用场景。

　　整套结构的受力设计充分考虑户外使用工况，反射面采用铝合金材质成型，表面做喷塑防腐处理，可适应沿海高盐雾、内陆高风沙等不同户外环境的长期使用，基座采用铸铁材质浇筑成型，整体重量可保证在12级大风工况下结构无滑移、反射面无形变；反射面背部的加强筋采用辐射状布置，在减轻整体重量的同时保证型面刚度，避免积雪、覆冰工况下反射面出现凹陷变形。安装过程中需先完成基座的水平校准，水平度误差控制在0.1度以内，再依次拼装反射面瓣片，调整每块瓣片的连接螺栓保证整体型面顺滑，最后安装馈源支杆与馈源组件，通过信号测试仪调整馈源位置至信号增益最高点后锁死固定螺栓；日常运维过程中仅需定期检查回转机构的润滑状态、连接螺栓的紧固力矩即可，无需复杂的维护操作。该结构在设计过程中充分考虑了运输便利性，分瓣式反射面可拆解后装入标准集装箱运输，基座与上部结构可拆分吊装，单一部件的最大重量不超过80kg，无需大型吊装设备即可完成现场组装，适合在交通不便的偏远站点部署使用。
