小型多用途农田作业农机结构设计

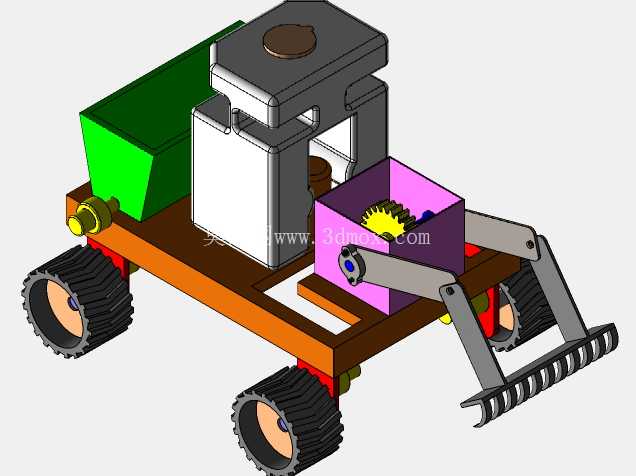

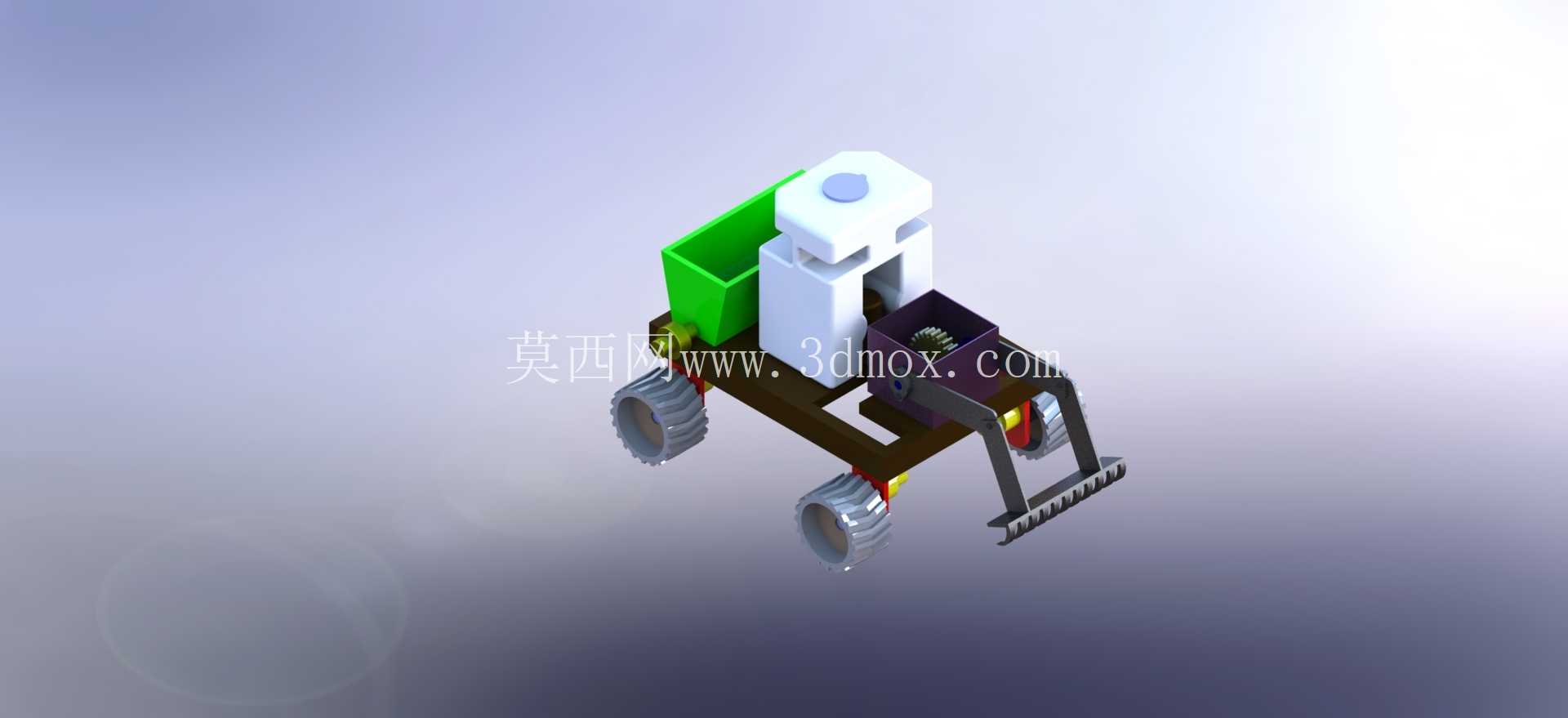

　　这款小型多用途作业机具的三维结构设计，核心瞄准丘陵地带零散地块、家庭农户小面积种植场景的作业痛点，当前国内多数小型农户仍依赖人力或畜力完成耕整、播种、表层药剂喷施等零散工序，大型农机因转弯半径大、地块通过性差无法适配，这类小型集成式机具刚好填补了该场景的设备空白。从功能集成逻辑来看，整机采用模块化挂载思路，前端预留标准挂接接口，可根据作业季需求快速更换耕整犁铧、播种排种组件、喷施支架三类作业端头，无需改动主体车架结构即可完成不同工序切换，降低农户的设备购置成本。

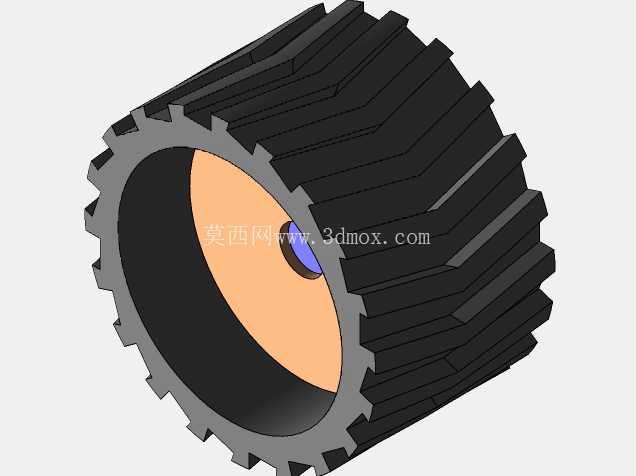

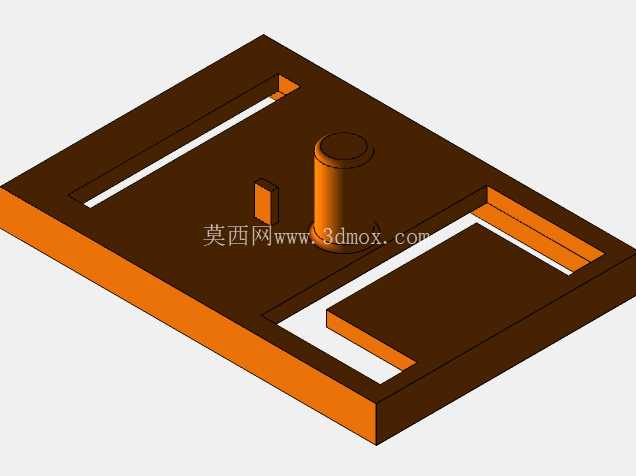

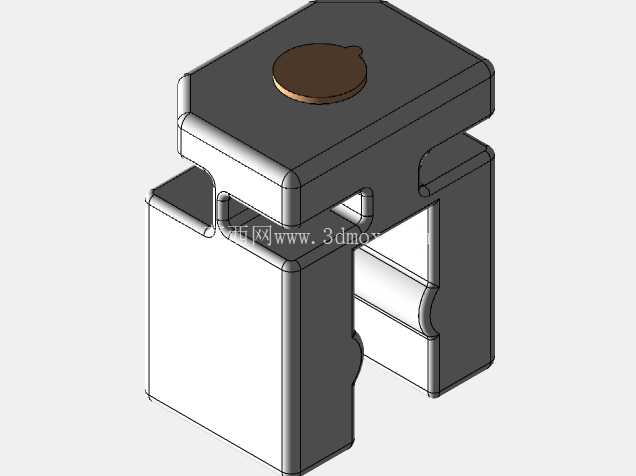

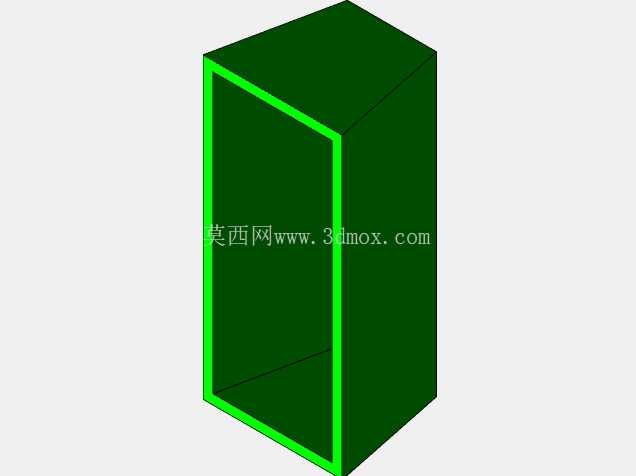

　　行走部分选用大纹路越野橡胶轮，轮距设定适配国内常见的0.8-1.2米垄距种植模式，轮面凸起纹路高度25mm，可在湿润黏重的农田表层获得足够抓地力，避免作业时出现打滑陷车问题；车架主体采用矩形钢管焊接成型，整体宽度控制在1米以内，长度不含前端挂载部件为1.2米，机身最高点距离地面0.9米，可顺利通过多数农田的低矮作物间隙，也能适配乡村狭窄的机耕道通行需求。动力舱布置在车架中后段位置，预留的安装空间可适配170F系列小型汽油机或同等功率的直流电机组，动力输出轴通过带传动结构连接行走轮与前端挂载接口，传动比设定兼顾作业时的低转速大扭矩需求与转场时的行进速度，作业档位下行走速度控制在0.5-1.2m/s，刚好匹配人工步行跟进的作业节奏，转场档位下最高行进速度可达5km/h，满足短距离地块转移的需求。车架上部设置两个独立功能舱位，靠前的白色舱体为控制单元安装位，预留了油门控制、挂载升降调节的操作件安装空间，操作手柄高度设定在0.8米，操作人员站立在机具侧方即可完成所有操作，无需额外设置驾驶座位，进一步压缩整机的体积与重量；靠后的绿色敞口舱体为物料承载仓，播种作业时可装载50L以内的作物种子，喷施作业时可替换为药箱挂载位，单次装载可满足2亩左右地块的连续作业需求，减少往返补料的时间消耗。

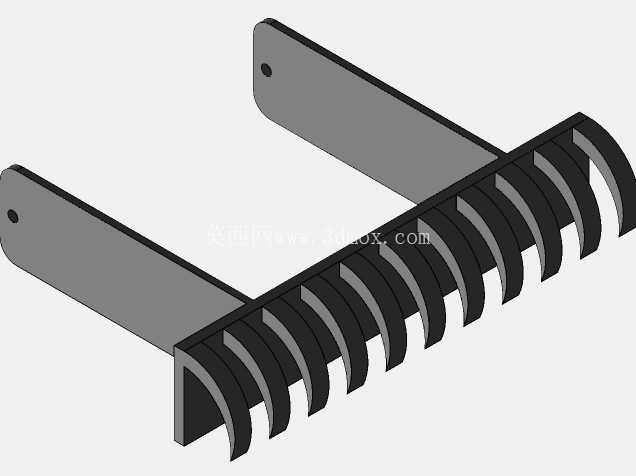

　　前端挂载的耕整部件采用多组平行排列的耙齿结构，耙齿入土深度可通过侧边的调节螺栓在0-15cm范围内调整，适配不同作物的耕整深度需求；播种组件挂载时，排种器通过链条与行走轮联动，可根据行进速度自动调整排种量，避免出现漏播、重播问题；喷施组件挂载时，喷杆伸展宽度可达2米，覆盖三垄作物的喷施范围，喷头高度可根据作物生长高度在0.3-1米区间调节。从结构强度设计来看，车架焊接位置均做了三角加强筋处理，可承受作业时的颠簸载荷与挂载部件的工作阻力，整机空载重量控制在80kg以内，两名成年人员即可完成抬运转移，遇到无法通行的田埂地块时可快速搬运通过。

　　电路走线全部布置在车架方管内部，避免农田作业时泥水、作物秸秆对线路造成磨损，所有转动连接位置均加装防尘密封圈，减少田间粉尘进入轴承间隙，延长部件的维护周期。设计过程中充分考虑了农户的日常维护便利性，所有易损件均采用市面通用标准件，耙齿、传动带、轴承等部件无需定制，可在当地乡镇农机配件点直接采购更换，降低后期使用维护成本。整机的重心布置在前后轮距的中点偏后位置，挂载前端作业部件时可保持前后重量平衡，避免作业时出现翘头、前倾等稳定性问题，即使在15度以内的坡地作业也能保持足够的稳定性，适配丘陵地带的坡地农田作业需求。
