KY-022红外接收模块结构设计

在嵌入式开发与智能硬件搭建的场景里，红外接收模块是实现红外遥控信号解析、短距离无线指令传输的核心感知部件，KY-022这类小型化红外接收模块，常被集成在arduino开源硬件开发套件、智能家居控制节点、小型遥控玩具接收端、工业设备红外调试接口中，承担将空间中传输的38kHz载波红外信号转换为可被主控芯片识别的数字电平信号的作用。从实际工程使用的角度看，这类模块的设计首先要平衡接收灵敏度与抗干扰能力，模块上集成的一体化红外接收头本身自带红外光电转换、信号放大、解调滤波电路，不需要外围额外搭建复杂的信号调理电路，就能直接输出解调后的数字信号，大幅降低了硬件开发的布线难度与调试成本。

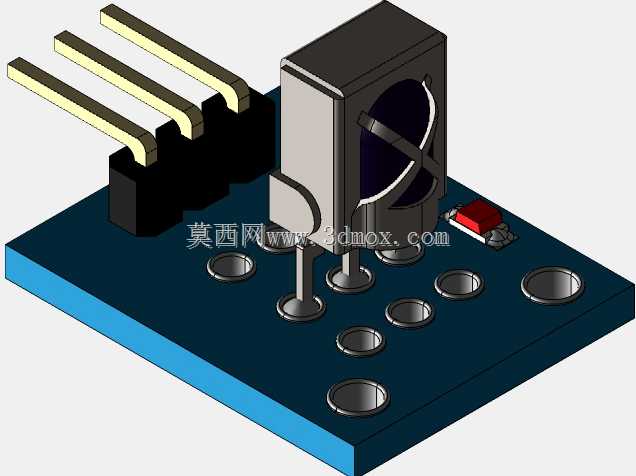

在结构设计层面，该模块采用标准2.54mm间距排针引出接口，分别对应电源、地、信号输出三个引脚，这种引脚间距设计完全兼容通用面包板、杜邦线连接以及标准PCB焊盘封装，不管是原型验证阶段的快速搭线测试，还是量产阶段的直接焊接集成，都能适配不同的装配场景。模块的PCB板采用小型化矩形布局，板载元件除了核心的一体化接收头外，还搭配了电源指示LED与限流电阻，通电状态下可以直观判断模块供电是否正常，接收头的金属屏蔽罩结构一方面可以阻挡外界可见光、电磁杂波对接收管的干扰，另一方面也能在焊接、装配过程中保护内部的硅光芯片不被物理损伤。

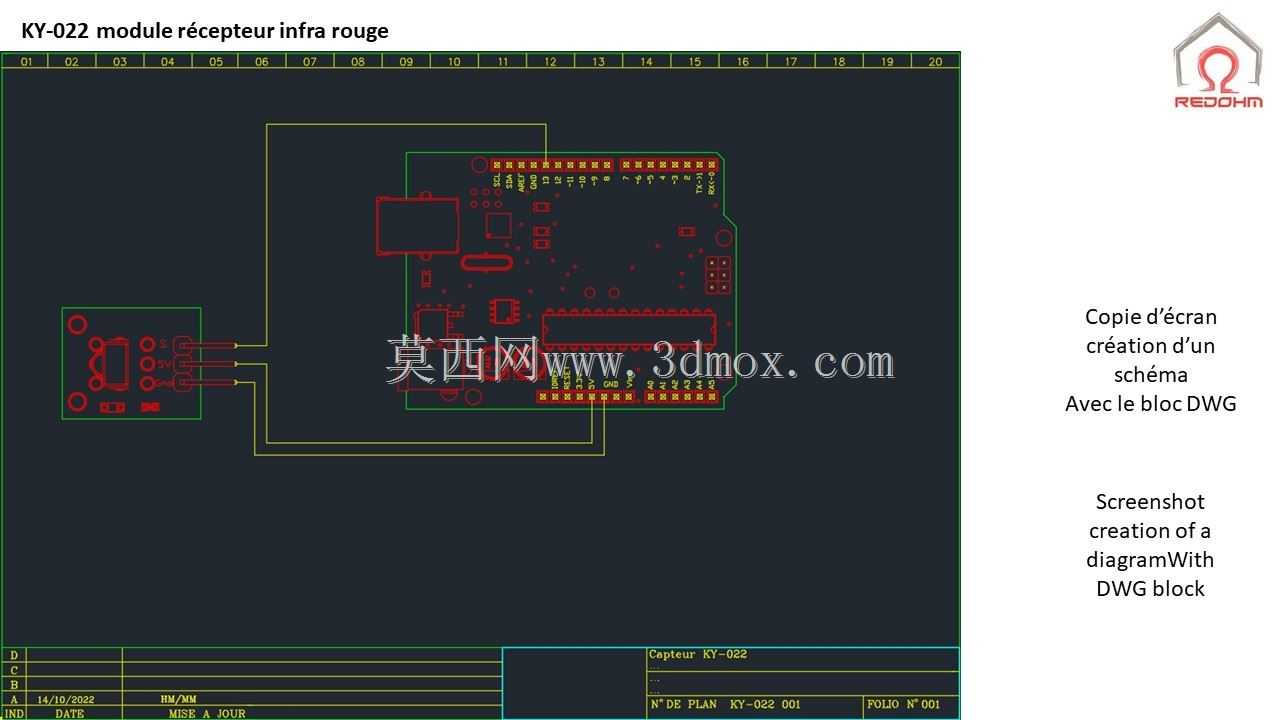

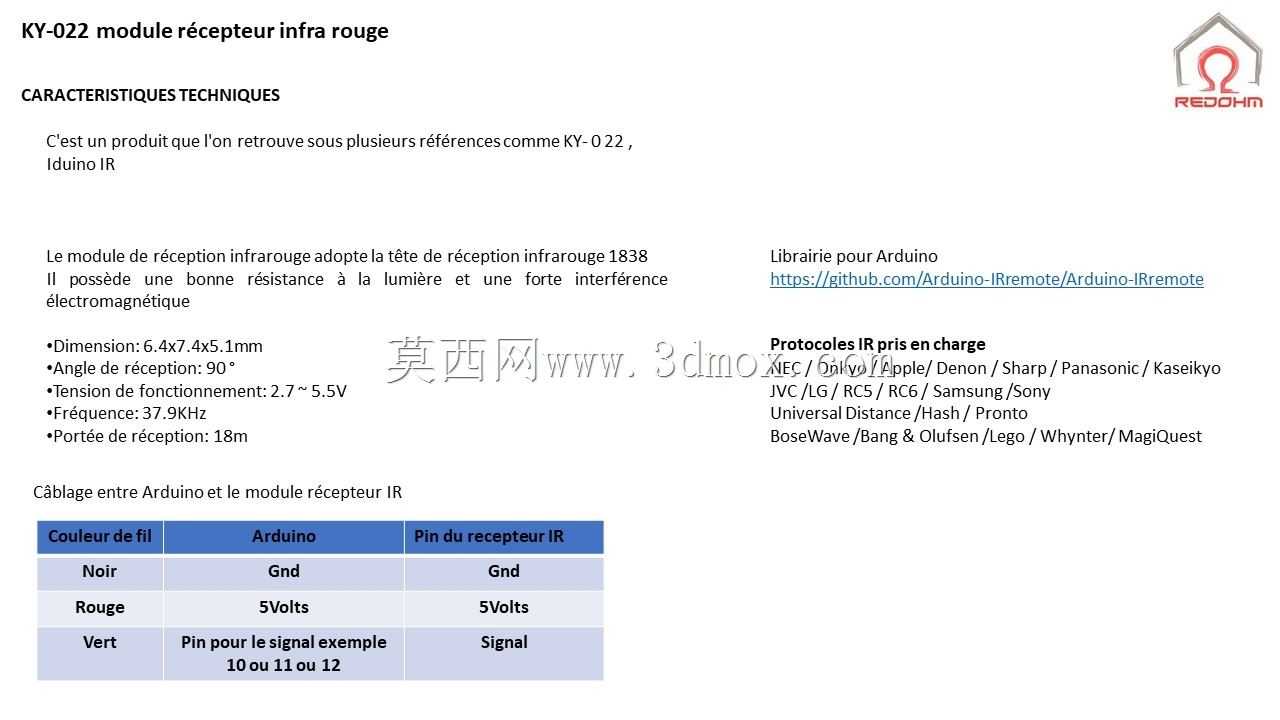

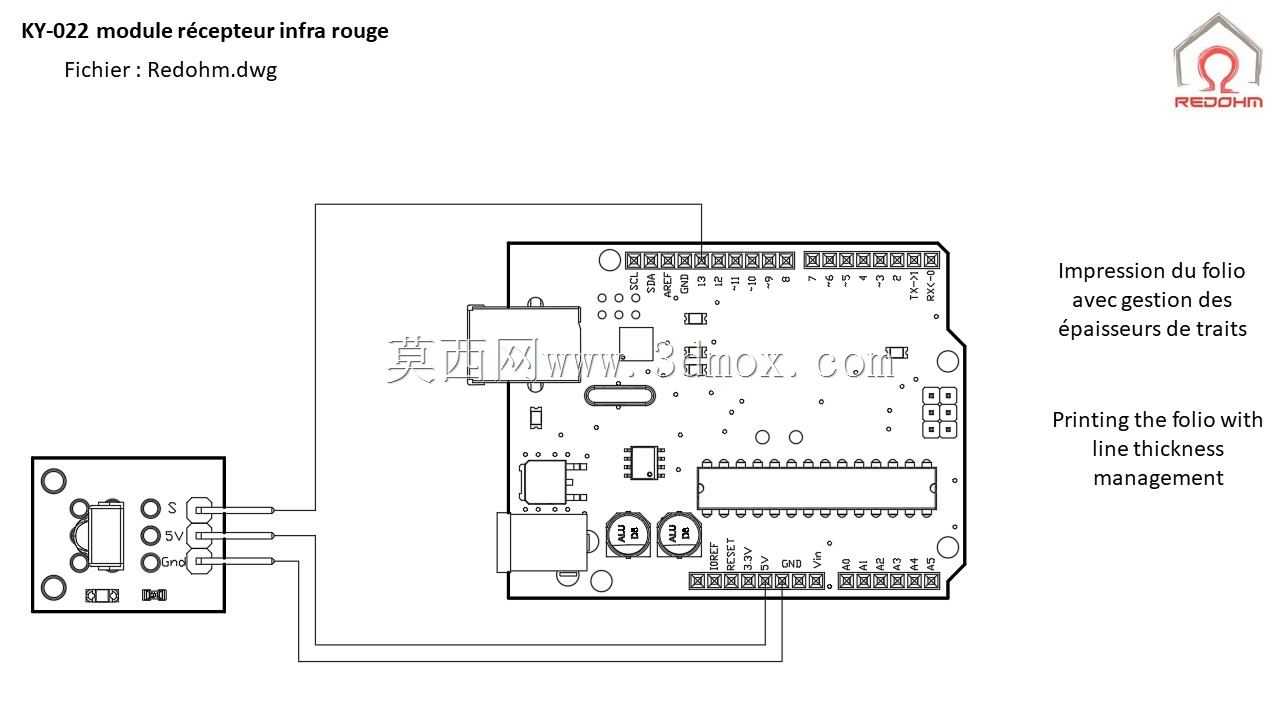

从安装边界来看，模块整体外形尺寸紧凑，排针伸出长度与板身厚度都做了统一的尺寸约束，在做结构堆叠设计时，不需要预留过大的安装空间，接收头的接收窗口朝向与板身平面垂直，安装时只要保证接收窗口前方没有不透明遮挡物，就能实现±35度左右的圆锥角信号接收范围，足够覆盖常规室内遥控操作的角度需求。在电路设计逻辑上，模块的信号输出端可以直接连接单片机的IO口，不需要额外加上拉或者下拉电阻，模块内部已经集成了相应的阻抗匹配电路，输出的电平信号与常用的5V、3.3V主控系统电平兼容，不会出现电平不匹配导致的信号识别错误问题。

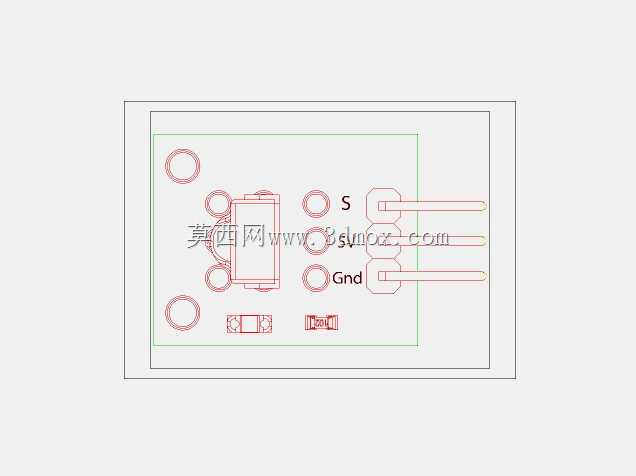

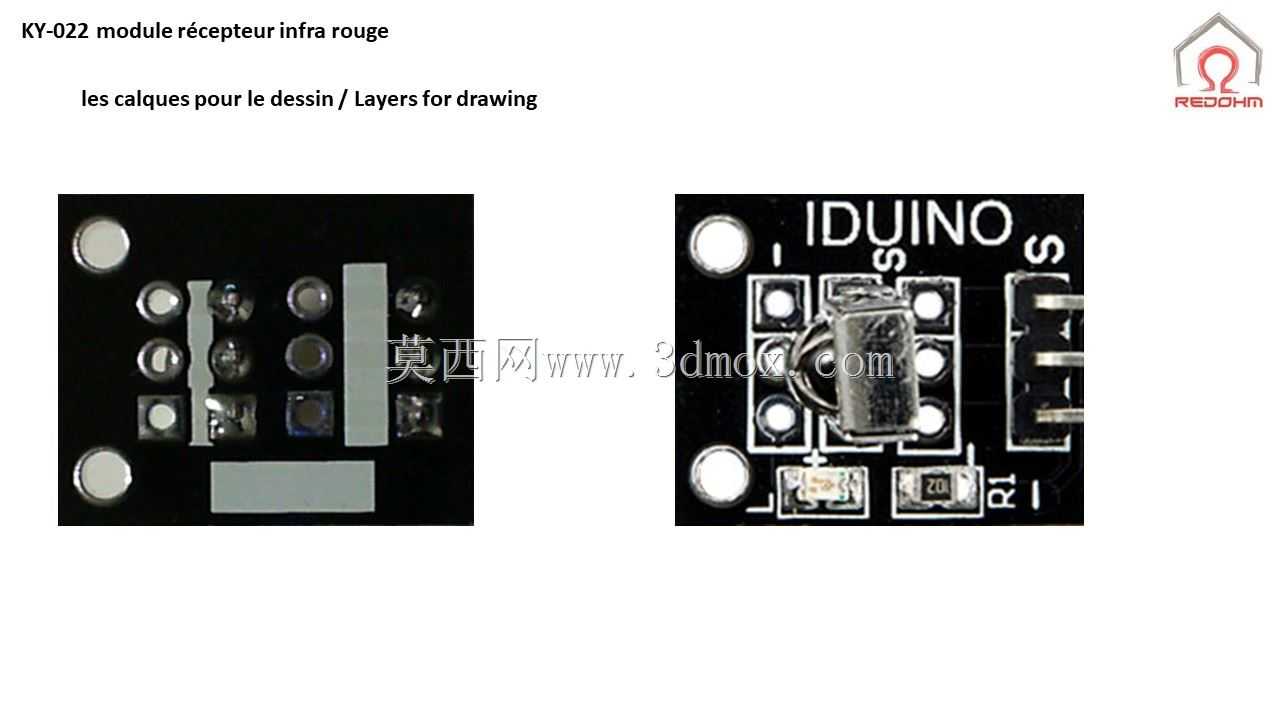

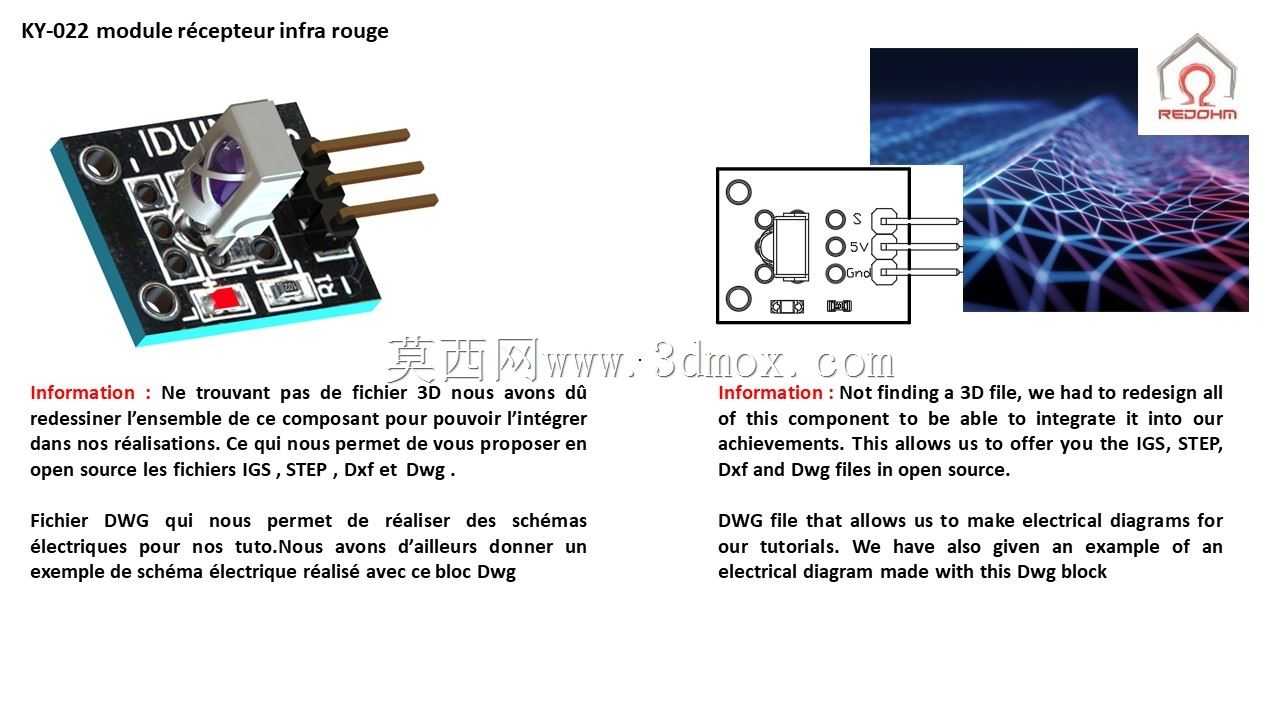

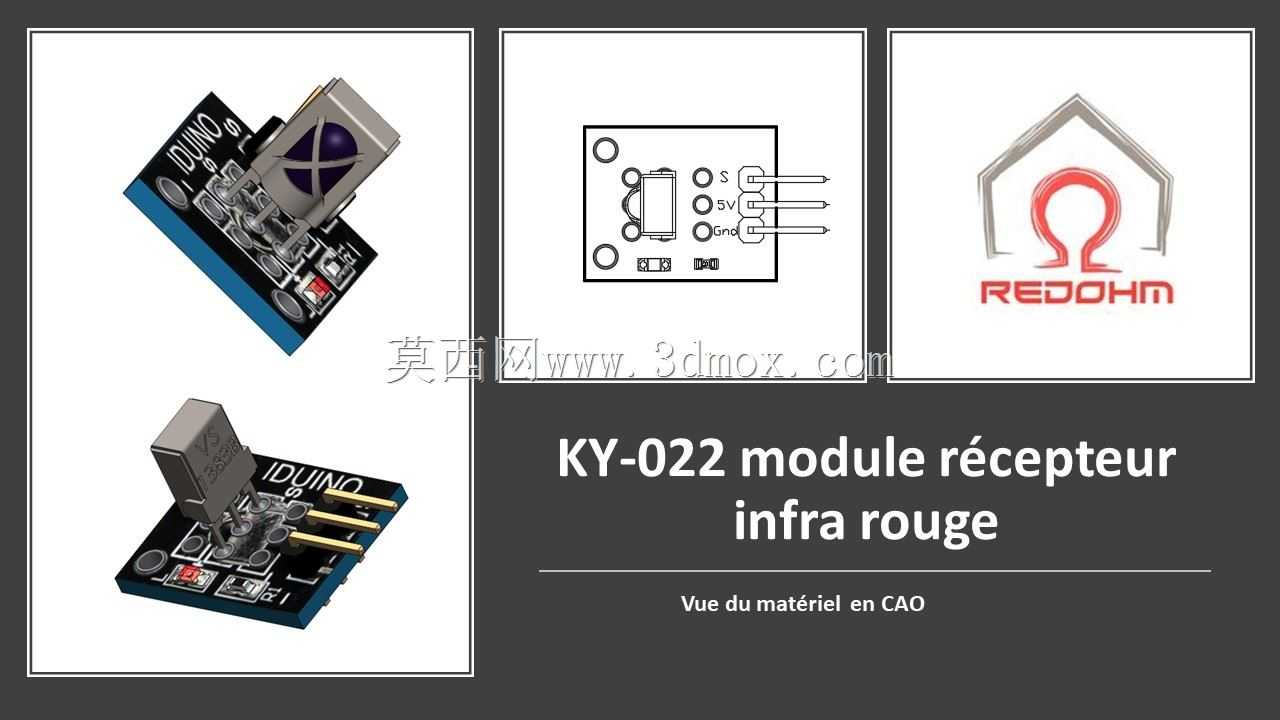

在实际项目选型时，这类模块的抗光干扰特性是需要重点关注的设计点，该型号采用的接收头芯片本身带有日光过滤设计，可以在室内日常光照环境下稳定工作，不会因为环境光线变化出现误触发或者信号丢失的情况，同时对常见的节能灯、LED灯产生的工频红外杂波有较好的抑制作用，适合在普通室内电控场景下长期稳定运行。在三维建模过程中，需要精准还原排针的位置公差、接收头的突出高度、板载LED与电阻的外形轮廓，这样在做整机结构装配干涉检查时，才能准确判断模块与周边结构件、其他电子元件的间隙是否满足装配要求，避免出现安装时元件顶壳、排针无法对准插座的问题。另外模块的引脚定义丝印在PCB板表面，建模时也要还原丝印的位置与标识内容，方便后续生成工程图纸时，生产装配人员可以快速识别引脚接线定义，减少接线错误的概率。

不同于分立式红外接收电路需要自行搭配光电二极管、运算放大器、解调芯片的复杂设计，这种一体化模块把所有功能都集成在一小块PCB上，对于结构工程师来说，只需要按照模块的实际外形预留安装位与接线空间即可，不需要单独为每个分立元件设计固定结构，大幅缩短了产品开发的结构设计周期。在做嵌入式教学实验、开源硬件项目开发时，这种标准化的模块也能让开发者把更多精力放在功能逻辑开发上，不用在底层信号调理电路的调试上耗费过多时间。模块的工作功耗极低，静态工作电流不到1mA，适合用在电池供电的低功耗物联网节点中，不会因为模块本身的功耗过大缩短设备的续航时间。
