Arduino适配HC-06蓝牙通讯模块结构设计

在嵌入式开发与小型智能设备搭建场景中，短距离无线串口通讯是打通设备间数据链路的核心环节，HC-06蓝牙从模块正是针对这类需求设计的经典透传组件，常被用于Arduino开源硬件平台的无线扩展，实现单片机与电脑、手机或其他主控设备间的双向数据传输，省去有线串口连接的布线束缚，在小型智能小车、家居控制节点、便携数据采集装置中都有广泛应用。

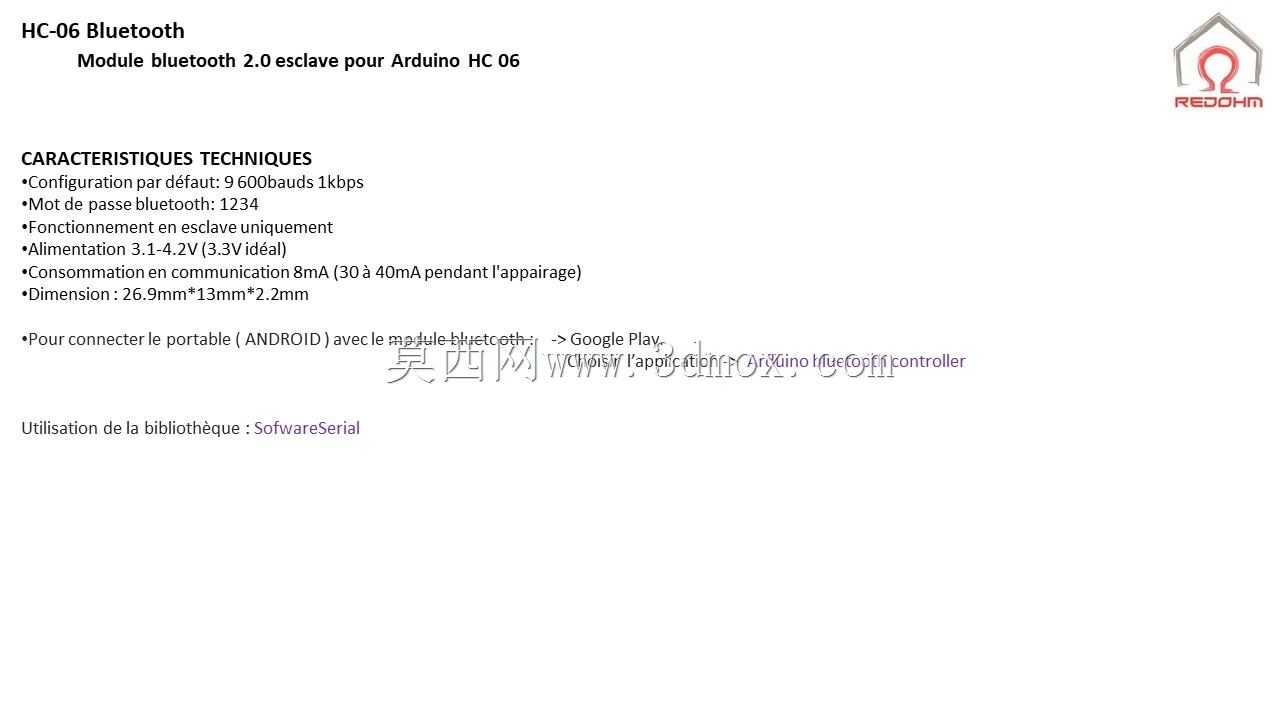

从实际功能逻辑来看，这款模块采用蓝牙2.0协议栈，工作在从机模式，上电后可自动进入待配对状态，默认通过标准串口AT指令配置参数，配对完成后即可实现透明传输，相当于替代了传统的串口连接线，无需额外编写复杂的蓝牙协议栈代码，开发者只需按照普通串口的读写逻辑即可完成数据交互，大幅降低了无线通讯功能的开发门槛。模块板载了状态指示LED，可直观反馈配对、连接、数据传输的不同工作状态，方便开发阶段的调试排错。

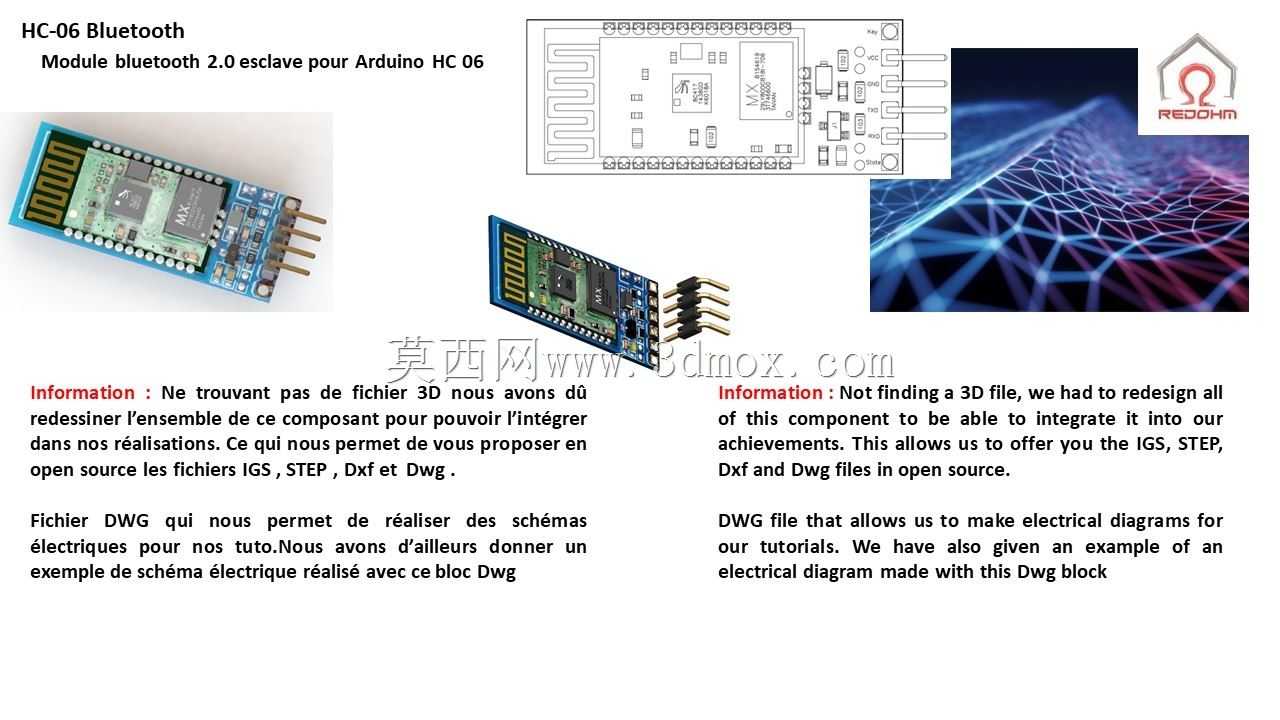

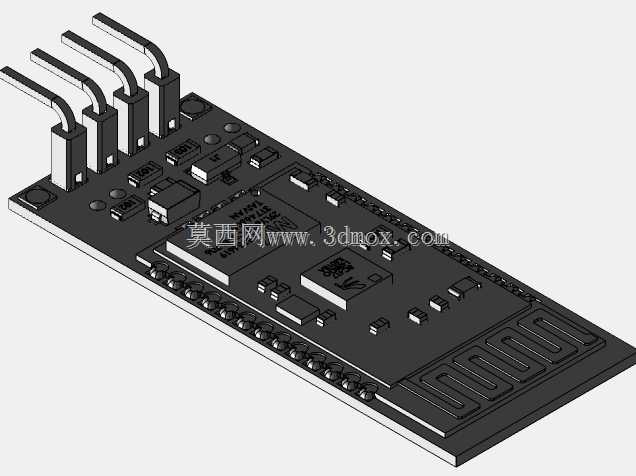

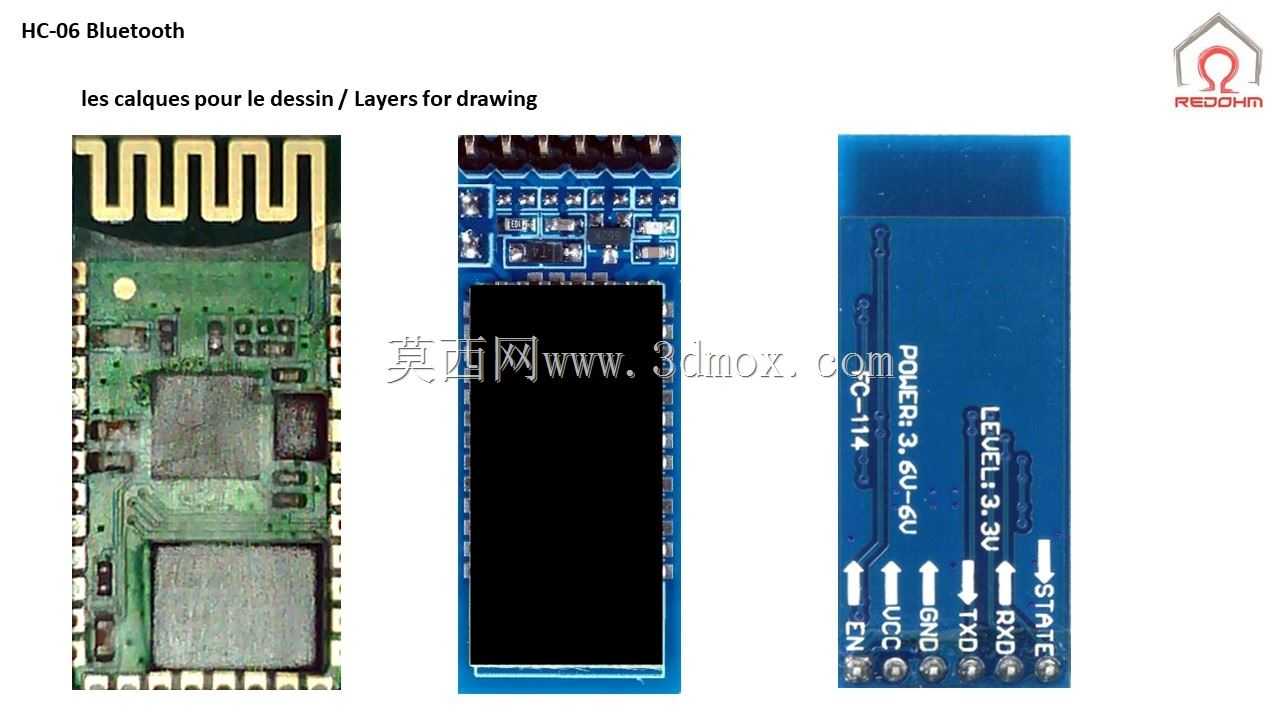

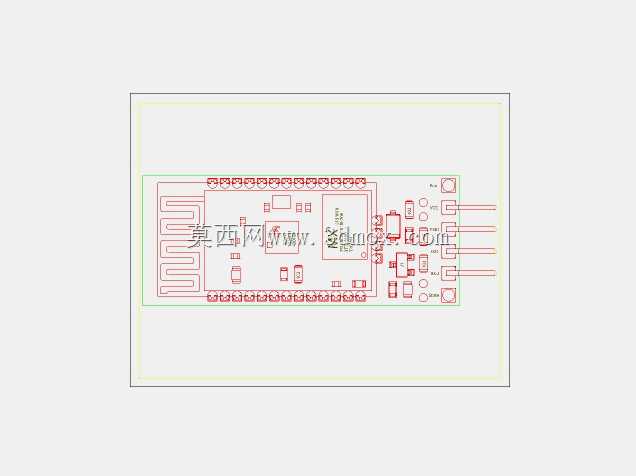

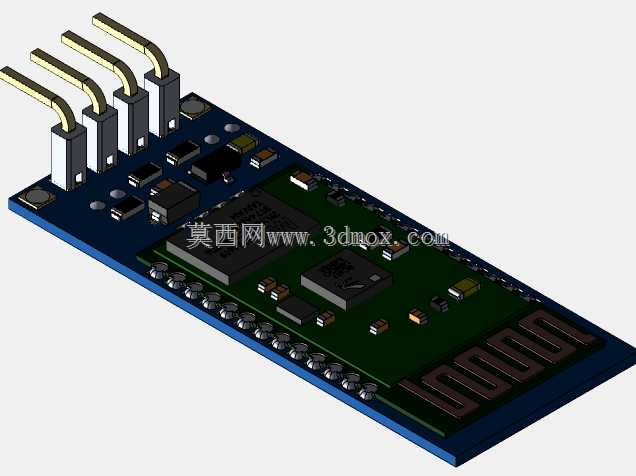

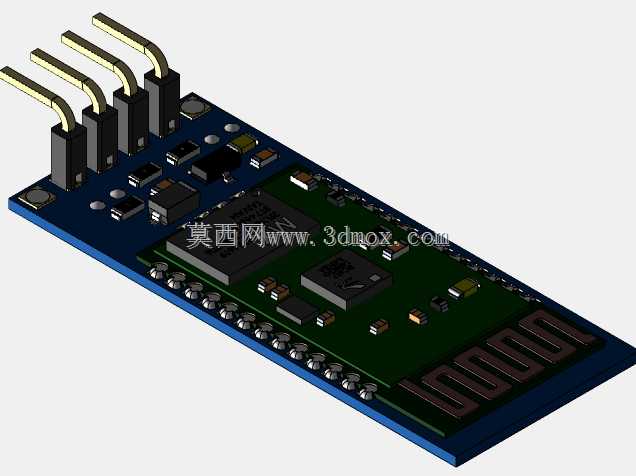

结构设计层面，这款模块采用双层板布局，核心蓝牙射频芯片与外围晶振、电源滤波电容集中布置在PCB中部，板边引出标准2.54mm间距排针接口，包含VCC、GND、TXD、RXD、KEY等核心引脚，可直接插装在面包板上，也可通过排针焊接在自定义载板上，适配开源硬件的通用安装规范。PCB整体采用长条形窄边设计，宽度控制在15mm左右，长度约37mm，板厚1.6mm，整体安装占用空间极小，可嵌入到空间受限的小型设备壳体内部，不会对设备整体布局造成过多挤占。排针引脚的排布顺序完全兼容市面主流蓝牙模块的通用定义，可直接替换同封装的其他蓝牙从模块，无需修改载板的布线设计，降低硬件迭代的改造成本。

设计过程中充分考虑了嵌入式应用的安装边界，模块板载的板载天线区域做了净空处理，设计安装结构时需注意天线区域不能被金属壳体或大面积金属覆铜遮挡，避免屏蔽射频信号导致传输距离衰减。模块的供电引脚支持3.3V直流输入，串口电平为3.3V TTL电平，设计对接电路时需注意与5V主控的电平匹配，避免高压信号损坏模块芯片。模块的安装固定可采用排针直插承载的方式，也可通过PCB四角的预留通孔配合M2铜柱进行螺接固定，固定孔位的中心距与PCB边缘的距离经过适配，不会与板上的元器件产生干涉，螺接安装时可保证模块与安装面保持1-2mm的间隙，避免底部焊盘与安装面短路。

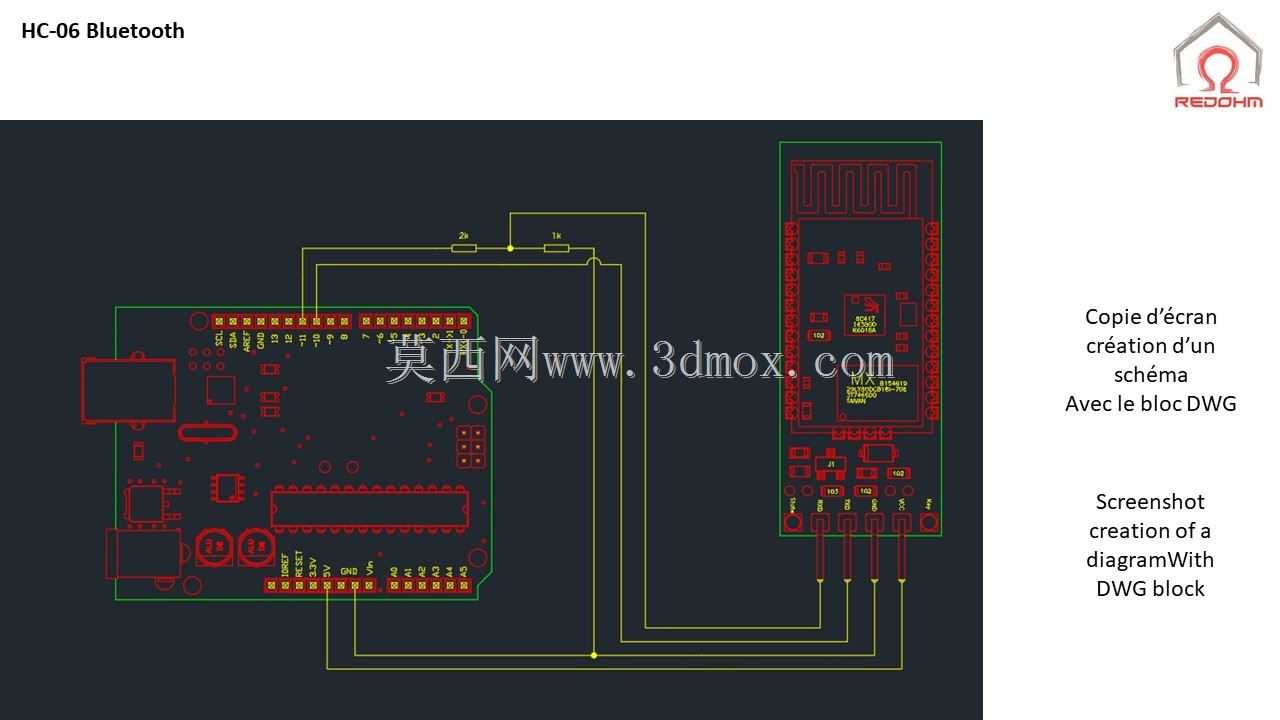

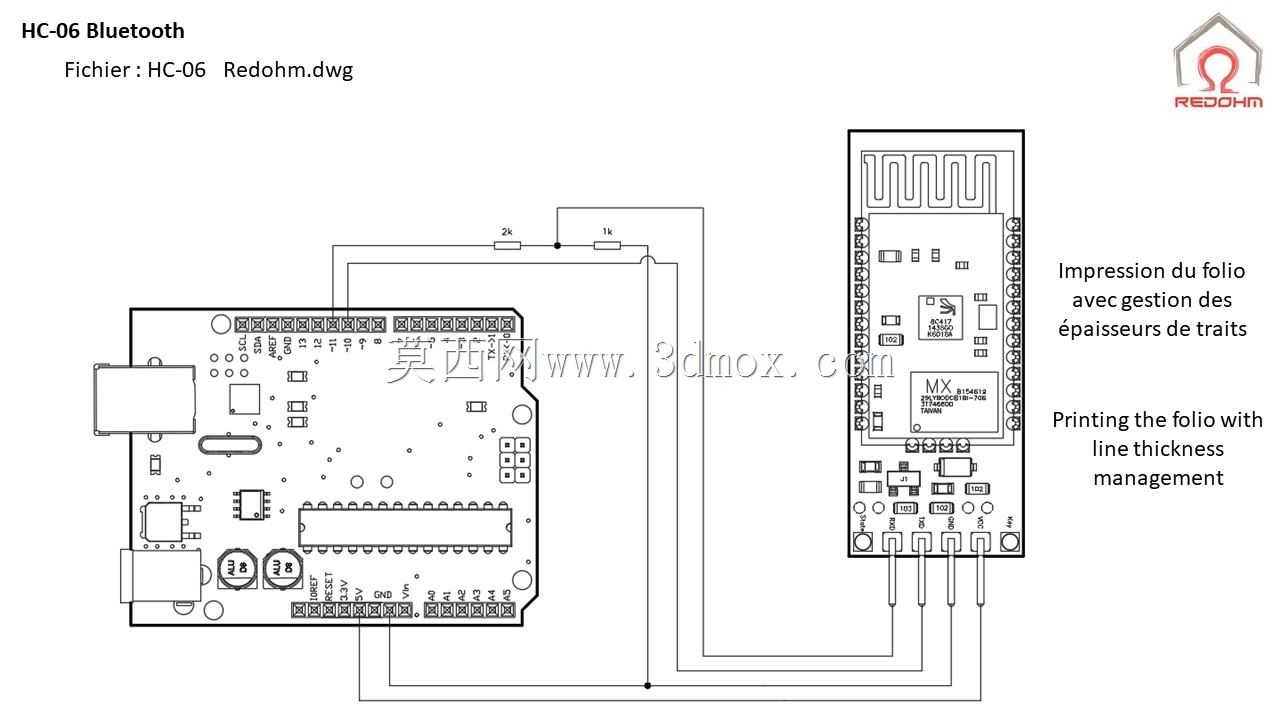

从实际工程应用的适配性来看，这款模块的结构尺寸完全匹配小型智能设备的内部安装空间，排针接口的标准化设计让它可以快速集成到各类基于Arduino平台的开发项目中，不管是学生课程设计、DIY创意项目，还是小型工业级的无线数据采集节点，都能通过简单的接线快速实现无线串口功能。模块的PCB布局将射频部分与电源部分做了分区处理，电源输入端预留了滤波电容的安装位置，可有效降低电源纹波对射频信号的干扰，保证在工业现场轻度电磁干扰环境下的通讯稳定性。在做整机结构设计时，可根据模块的实际外形预留对应的安装槽位，将状态指示灯的位置对应壳体上的透光开孔，方便用户在设备外部直接观察模块的工作状态，无需拆开壳体即可判断通讯链路是否正常。
