电源变压器用Z型折弯钣金安装固定支架

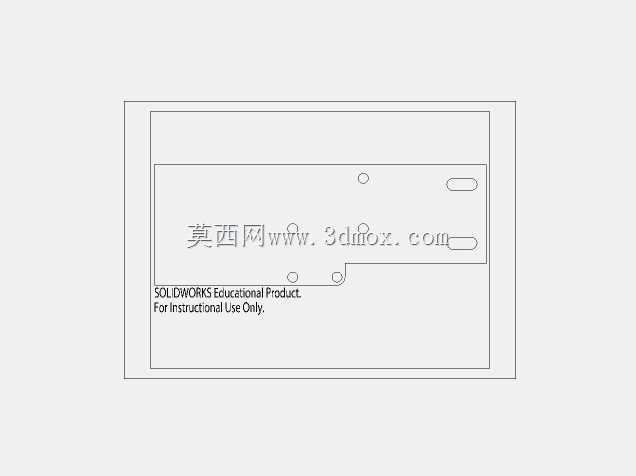

　　在中小功率电源变压器的整机装配场景中，这类Z型折弯钣金支架是连接变压器本体与设备安装基面的核心承载构件，日常多应用于工业控制电源模块、小型工频变压设备、低压配电内置变压单元的安装固定环节，替代传统的塑料卡扣与粘接固定方式，能在设备长期运行的振动、温度循环工况下保持连接可靠性，避免变压器移位引发的接线松脱、绝缘层磨损等隐患。从结构设计逻辑来看，该支架采用单块钣金板材一体折弯成型，没有额外的焊接拼接工序，生产环节仅需通过数控冲床完成孔位冲裁、激光切割完成外形落料，再经数控折弯机完成两次90度折弯即可成型，加工工序少，批量生产时的尺寸一致性容易控制，材料利用率能维持在较高水平，适合中小批量的配套生产需求。

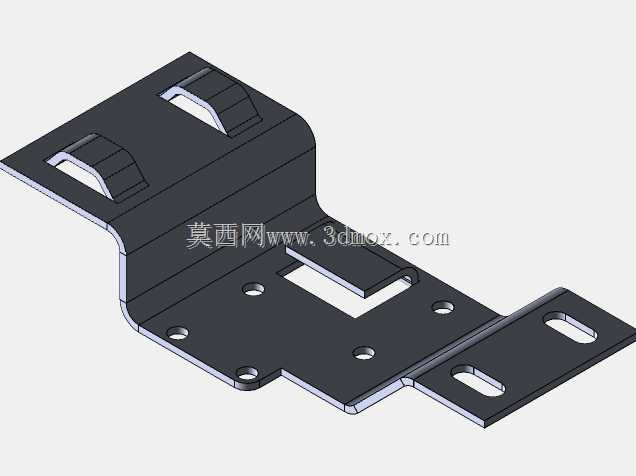

　　支架的三段式结构各有明确功能：底部平直段为设备基面安装侧，开设两个长圆形安装腰孔，腰孔的长度方向预留了至少3mm的安装调节余量，能抵消安装基面的孔位加工误差，装配时无需强行对位拧入螺丝，降低现场装配的应力残留；中部垂直折弯段为高度补偿段，其折弯高度根据变压器本体底部的接线端子突出高度设定，刚好让变压器安装后底部与设备基面留出足够的走线空间，避免变压器引脚与设备金属基面直接接触造成短路，同时垂直段的折弯圆角采用标准钣金内R0.5的工艺参数，既不会因为折弯圆角过小造成板材外侧应力集中开裂，也不会因为圆角过大导致安装面贴合间隙超标；上部平直段为变压器承载安装侧，开设四个圆形定位通孔与一个方形避让缺口，四个通孔的位置与变压器底部的固定安装柱一一对应，装配时可先通过其中两个孔完成预定位，再拧入全部固定螺丝，方形避让缺口则是为了避开变压器底部的定位凸台或者引出线走线位置，避免装配时出现结构干涉。

　　上部平直段还延伸出两个带卡扣式凸起的安装位，这两个凸起是通过板材一体冲压成型的弹性卡爪，不需要额外安装卡扣零件，装配变压器时可以先将变压器卡入卡爪完成预固定，无需操作人员全程手扶即可拧入固定螺丝，大幅提升装配效率，卡爪的翘起高度经过反复校核，既能提供足够的预紧摩擦力防止变压器在螺丝拧紧前滑落，又不会因为翘起量过大导致变压器安装后出现倾斜。从安装边界来看，支架整体展开尺寸控制在常规钣金加工的幅面范围内，折弯后的整体高度不超过30mm，安装后在设备内部占用的空间非常紧凑，不会挤占周边的走线槽、电路板安装空间；板材厚度选用常规的冷轧钢板规格，兼顾结构强度与轻量化需求，表面处理可根据使用场景选择镀锌或者喷塑，镀锌层适合常规室内无腐蚀的设备环境，喷塑层则可应对有一定防潮需求的户外小型设备场景。

　　在实际选型应用时，需要注意支架的承载上限，该结构的静态承载能力可满足单重不超过2kg的小型电源变压器安装需求，若用于更重的变压器，则需要调整板材厚度或者在折弯处增加加强压筋，避免长期承重后折弯处出现塑性变形。另外，支架的所有外露边缘都经过去毛刺处理，不会在装配过程中划伤操作人员的手部或者损坏变压器的绝缘外皮，所有孔位的边缘都做了微小的倒角处理，螺丝拧入时不会出现孔口毛刺卡滞螺丝的情况，适配常规的十字槽或者内六角圆柱头螺丝安装。
