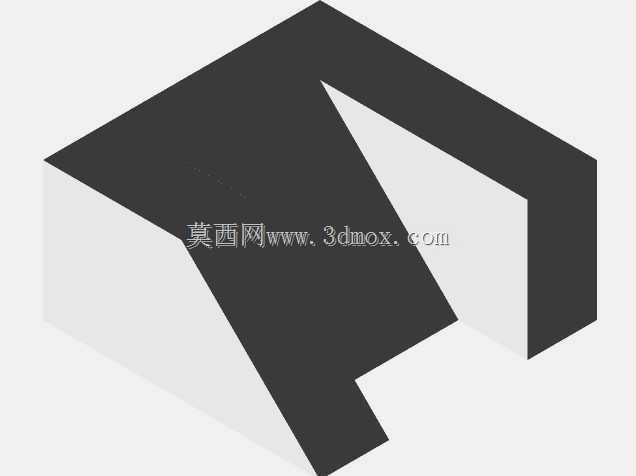

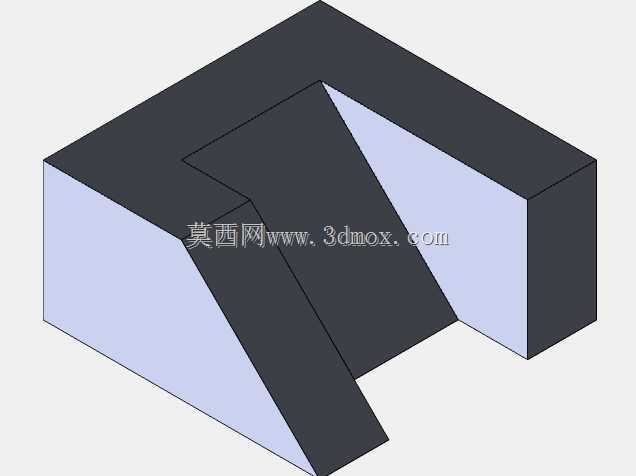

带斜切缺口L型结构机械练习零件

　　在日常机械结构设计的入门建模练习中，这类带斜切缺口的L型块体零件是非常典型的基础训练载体，很多刚接触三维建模的工程人员都会从这类规则块体的切割、布尔运算练手，逐步建立对三维空间结构、特征生成逻辑的认知。从实际工业场景来看，这类带斜向切面的L型结构并非只存在于练习场景，在工装夹具的定位挡块、小型设备的安装支座、输送线侧边的导向块、钣金折弯的辅助靠模上都能看到类似结构的身影，它不需要复杂的曲面造型，所有特征都基于规则平面与直边生成，加工难度低，普通铣床、线切割设备都能快速完成加工，成本可控，非常适合小批量的工装定制场景。

　　从结构功能来看，这个零件的L型基体本身就具备两个互相垂直的安装基准面，既可以贴靠在设备型材的直角安装面上完成定位，也可以作为其他零件的定位靠山使用，内侧的斜向切面并非随意设计的造型，这个斜面可以在零件装配时形成避让空间，避免与相邻零件的直角棱边发生干涉，同时也能在导向场景中起到顺滑过渡的作用，比如小型工件在滑移经过这个位置时，斜面可以引导工件顺畅滑入指定工位，不会出现直角卡滞的问题。

　　设计这类零件的时候，首先要确定两个垂直臂的厚度与长度比例，要根据实际安装空间的边界来设定尺寸，避免臂长过长导致结构刚性不足，也不能过短导致安装固定的孔位没有足够的布置空间。斜切面的角度需要根据实际避让的需求来计算，要保证斜面切割之后，两个垂直臂的剩余壁厚满足结构强度要求，不能因为切割斜槽导致局部壁厚过薄，在受力的时候出现断裂变形。建模过程中通常先绘制L型的封闭截面草图，通过拉伸生成基础实体，之后再绘制斜切面的切割轮廓，用拉伸切除或者斜向拔模的方式生成缺口斜面，整个建模过程不需要复杂的特征命令，重点是练习草图的全约束、特征尺寸的关联标注，保证修改任意一个尺寸的时候，整个模型不会出现特征报错，这也是基础建模练习里最核心的训练目标——建立参数化建模的严谨逻辑。

　　在安装边界方面，这类块体零件通常会在两个垂直的安装面上布置沉头孔，用来穿螺栓固定在安装基座上，孔位的边距要符合机械设计的规范，距离零件边缘至少保留1.5倍孔径的距离，避免安装的时候螺栓压紧导致零件边缘开裂。零件的所有棱边都需要做微小的倒角处理，既可以去除加工产生的毛刺，避免安装人员被锐边划伤，也能在装配的时候起到导向作用，让零件更容易贴合到安装基准面上。斜切面的表面粗糙度不需要过高的要求，只要没有明显的加工台阶就可以满足使用需求，如果是作为导向面使用，可以适当提高斜面的加工精度，减少工件滑移时的摩擦阻力。

　　很多新手在建模这类零件的时候容易犯的错误是忽略特征的先后顺序，比如先做斜切再做倒角，容易导致斜面与垂直面交接处的倒角特征生成失败，或者在标注草图尺寸的时候没有完全约束，导致后续修改尺寸时模型出现意外的变形。这类基础零件的建模练习，本质上是在培养工程人员的结构设计思维，从最基础的块体切割开始，理解每一个结构特征存在的实际意义，而不是为了造型而造型，每一个斜面、每一个倒角、每一个孔位都要对应实际的装配、加工、使用需求，这也是从软件操作者成长为结构设计工程师必须跨过的基础门槛。在实际的工装设计项目中，很多复杂的定位结构拆解开来，都是由这类简单的块体零件组合而成，把这类基础结构的设计逻辑摸透，后续处理更复杂的装配结构时才能做到思路清晰，避免出现干涉、强度不足、加工困难等常见的设计问题。
