带圆弧过渡的斜置支撑基座零件结构

　　在日常机械结构的支撑类零件设计中，这类带斜置承托面的基座是结构设计入门阶段非常典型的练习载体，同时也能在不少小型工装、简易承载工位中找到实际应用场景。从实际用途来看，这类零件主要承担小载荷下的斜面承托功能，比如小型检测工位的工件倚靠支撑、轻型物料的斜向摆放托架，或是教学演示用的结构承载块，不需要承受大吨位冲击载荷，更多是验证基础建模特征的组合逻辑，同时满足小空间内的斜面定位需求。

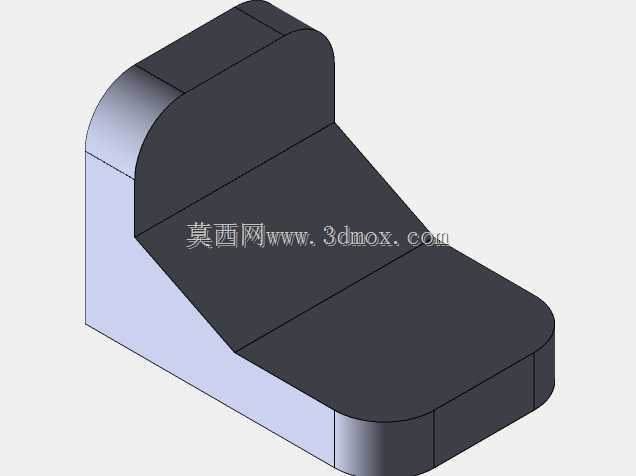

　　从功能特性上看，这个零件的核心结构分为三个部分：底部的平直承载底座、中部的斜向过渡承托面、后部的直立挡边，三个结构段之间全部采用圆弧过渡处理，没有尖锐的直角棱边。底部底座的两个端角做了外圆弧处理，一方面是避免安装时棱边划伤操作人员，另一方面也能减少零件在搬运过程中磕碰掉角的概率，毕竟这类小型结构件如果采用尼龙或者铝合金切削加工，尖锐边角很容易在转运中出现崩缺。后部直立挡边的顶部同样做了半圆头过渡，和底座端角的圆弧半径保持一致，让整个零件的外轮廓线条更流畅，也避免应力集中——如果是采用塑料注塑成型的话，均匀的圆角过渡还能改善熔体流动状态，减少填充时的应力痕，降低翘曲变形的概率。

　　设计思路上，这个零件没有复杂的曲面特征，全部采用基础的拉伸、倒圆角、拔模检查就能完成建模，非常适合刚接触三维建模的设计人员练习特征顺序的逻辑：先绘制底部底座的轮廓草图，拉伸得到基础块体，再通过斜向切除或者拉伸凸台得到中部的斜面结构，最后对所有外露棱边统一做等半径倒圆角。这里需要注意的是倒圆角的顺序，如果先对小棱边做圆角再处理大轮廓的圆弧，很容易出现特征报错，尤其是斜面和直立挡边、底座衔接的位置，圆角半径不能超过相邻面的最小壁厚，否则会出现零厚度或者特征自相交的问题。从安装边界来看，这个零件的底部是完全平直的平面，可以直接通过螺栓固定在型材工作台面上，也可以采用粘接的方式固定在木质或者塑料工装板上，因为整体外形没有突出的安装耳，所以安装时不需要额外预留侧边的操作空间，只要底座轮廓尺寸匹配的安装平面都可以固定。

　　从外形尺寸的设计逻辑来看，这类练习件的尺寸通常会取整数值，比如底座长度控制在100mm到150mm之间，宽度在60mm到80mm之间，整体高度不超过100mm，方便在教学场景下用3D打印快速制作实物验证，也适合在普通的数控铣床上完成切削加工，不需要大行程的加工设备。中部斜置面的倾斜角度一般在30度到45度之间，这个角度范围既可以保证倚靠在上面的工件不会滑落，也不会因为角度过陡导致承托面积不足。另外整个零件的壁厚是均匀的，没有局部过厚或者过薄的位置，如果采用切削加工的话，只需要一次装夹就能完成大部分特征的加工，最后翻面加工底部的平面即可，加工工序非常简单，不需要定制特殊的刀具，用普通的立铣刀和球头铣刀就能完成全部加工内容。

　　在实际的工程应用中，这类结构如果要投入正式使用，还需要根据承载的工件重量调整斜面的粗糙度，如果是承托表面质量要求高的工件，斜面可以做喷砂或者包胶处理，避免刮伤工件表面；如果是用于焊接工位的支撑，还可以在斜面上增加隔热垫层，防止焊接飞溅粘在零件表面难以清理。另外如果需要频繁拆装的话，可以在底座上加工沉头螺栓孔，让固定螺栓的头部不突出底座表面，保证放置的平稳性，不会因为螺栓头突出导致零件放置倾斜。作为建模练习件来说，这个零件覆盖了三维建模最常用的几个基础特征，能帮助初学者理解草图约束、拉伸方向、圆角顺序这些基础操作的逻辑，避免后续做复杂零件时出现特征顺序混乱导致的建模报错问题，也能让设计人员建立起“建模特征顺序要匹配加工工序”的基础设计思维，而不是只追求外观形状的相似，忽略实际加工的可行性。
