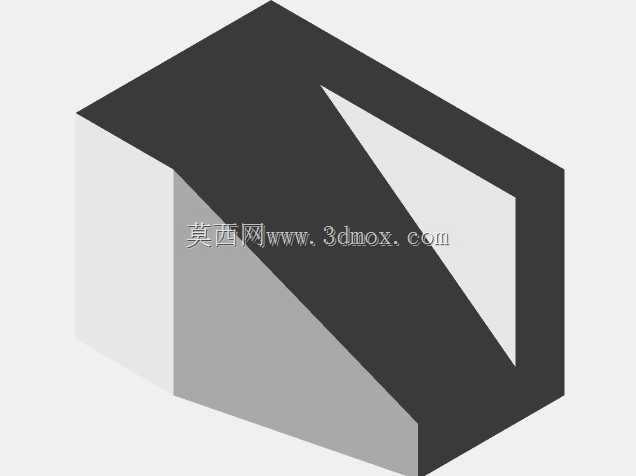

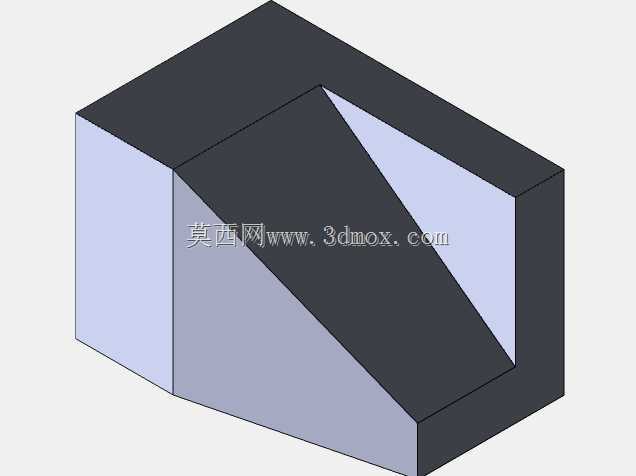

斜切式块体结构零件建模练习作品

　　在日常的机械结构设计与建模练习过程中，这类带斜切面的块体类零件是新手入门阶段绕不开的典型练习载体，很多刚接触三维建模的工程师都会从这类规则几何切削的零件入手，逐步掌握拉伸、切除、基准面设定等基础建模命令的实操逻辑。从实际工业应用场景来看，这类带规整斜切面的块体结构，常出现在小型电源变压器的安装定位垫块、电气柜内部的绝缘支撑块、输送线侧边的导向挡块等位置，别看结构简单，在实际装配环节里，这类零件的尺寸精度直接影响相邻部件的安装同轴度、配合间隙，甚至会决定整套小型组件的装配容错空间。

　　做这类零件的建模时，首先要明确安装边界的约束条件：零件的底部是完整的矩形安装面，需要匹配安装基板的固定孔位间距，因此建模第一步就要锁定底面的长宽基准，通常这类垫块类零件的底面长宽会根据实际安装空间预留2-3mm的安装余量，避免装配时和相邻的紧固件、走线槽产生干涉。斜切面的设计并不是随意做的切削，很多新手练习时容易忽略斜切面的实际功能：在变压器组件里，这个斜切面往往是用来避让变压器的引出线弯折路径，避免硬质的块体棱角刮破导线绝缘层；如果是用在导向工位，这个斜切面则是用来做物料导入的导向面，斜切角度通常会根据物料的导入速度、摩擦系数设定在30度到45度之间，角度过大会导致导向卡顿，角度过小则会拉长零件的整体长度，占用多余的安装空间。

　　建模过程中要特别注意斜切面与相邻垂直面的交接棱边处理，实际生产中如果是金属材质的零件，这些棱边必须做0.2-0.5mm的倒角处理，去除加工毛刺，避免装配时划伤操作人员或者相邻零件的表面涂层；如果是绝缘电木、尼龙这类非金属材质的垫块，棱边可以做小圆角处理，提升零件的抗磕碰能力，避免安装受力时出现棱边崩裂的问题。从外形尺寸的控制逻辑来看，这类块体零件的高度尺寸需要严格匹配相邻组件的高度差，比如作为变压器安装垫块使用时，零件的高度要刚好抵消变压器本体与安装底板之间的高度差，保证变压器安装后处于水平状态，避免长期运行时因为安装倾斜导致内部铁芯受力不均，产生异常噪音或者温升超标的问题。斜切面的位置尺寸需要从底面基准开始标注，保证每一批次加工出来的零件斜切面位置一致，不会出现避让空间不足或者导向面错位的问题。很多新手在做这类练习时，习惯直接用拉伸切除一步做出斜切面，却忽略了建模逻辑的参数化关联，正确的建模思路应该是先建立完整的矩形块基体，然后根据斜切面的角度、位置参数建立对应的参考基准面，再用参考基准面做切除操作，这样后续如果需要调整斜切角度或者位置，只需要修改参考基准面的参数就能完成模型更新，不需要重新绘制草图，能大幅提升后续改型的效率。

　　另外还要注意零件的壁厚均匀性，虽然这个练习模型是实心块体，但如果后续要改成轻量化的空心壳体结构，就要保证斜切面位置的壁厚和其他位置保持一致，避免注塑或者3D打印时出现缩痕、填充不足的问题。在实际的设备装配场景里，这类看似简单的块体零件往往是整套组件装配的基准件，它的尺寸精度会直接影响后续所有相邻零件的安装位置，因此建模时所有的尺寸标注都要从统一的设计基准出发，避免出现多基准标注导致的加工累积误差，比如长度、宽度方向的尺寸都要从底面的相邻两个垂直边作为基准，斜切面的位置尺寸也要从这两个基准边出发标注，保证加工和设计的基准统一。做这类基础零件的建模练习，本质上是在培养严谨的设计基准意识，不要因为结构简单就忽略建模逻辑的规范性，很多复杂的装配体出现干涉问题，追根溯源往往是这类基础小零件的建模基准不统一、尺寸边界考虑不周全导致的。
