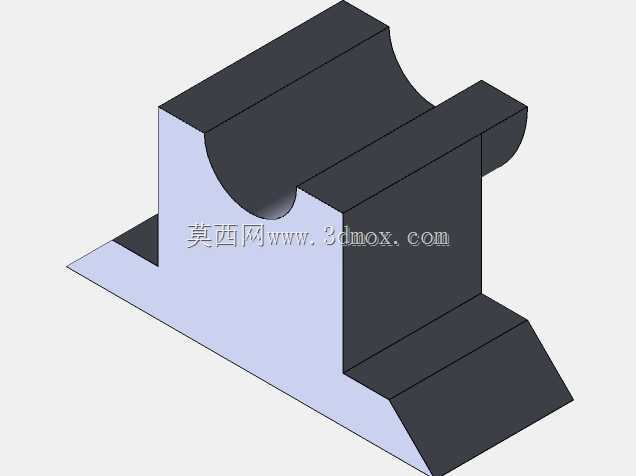

日常做机械结构设计时,这类带半圆槽的支撑类零件是入门建模练习里非常典型的构型,同时也在小型工装夹具、输送线侧边定位、非标设备承托结构里有大量实际应用。从实际使用场景来看,这类零件大多安装在设备机架的安装平面上,底部的平直安装面需要和安装基板完全贴合,保证承托时不会出现偏载,底部两侧的斜切结构一方面是为了减少零件整体重量,降低材料消耗,另一方面也能避免安装时和机架上的焊缝、相邻安装件的凸台产生干涉,在装配时不需要额外对周边零件做避让修配,能提升现场装配的效率。
零件上部的半圆通槽是核心功能结构,这个槽的作用是承托圆柱形的轴类、杆类工件,比如小型输送线的导杆、工装的定位销轴、检测设备的探针安装杆,槽的圆弧面需要和被承托工件的外圆面保持足够的接触面积,避免接触应力过大造成工件表面压痕,同时槽的开口宽度要略大于被承托工件的直径,方便工件快速放入和取出,不会出现卡滞。槽两侧的立板是主要的承力结构,立板的厚度需要根据被承托工件的重量、设备运行时的振动载荷来核算,避免长期受载后出现变形,导致承托位置偏移,影响设备的运行精度。
从设计思路上来说,做这类零件的三维建模时,首先要确定安装基准面,也就是零件的底面,所有的尺寸都要从这个基准面开始标注,保证加工时的基准统一,减少尺寸链累积误差。立板和底部安装板的连接处做了直角过渡?不对,实际加工时如果是铣削加工,内角会自然留下刀具圆角,建模时如果没有特殊的清根要求,不需要刻意做完全清角的结构,避免增加不必要的加工成本。零件前端和后端的凸台结构,一方面是为了增加立板的结构刚性,减少半圆槽位置受载后的变形量,另一方面也可以作为安装限位的靠面,在装配时直接贴住机架上的定位挡边,不需要反复调整安装位置,就能保证零件的安装位置精度。
关于安装边界,这类零件的底部安装面需要预留对应的安装孔位?不对,这个练习件的结构里没有画出安装孔,实际应用时会根据安装需求在底部平板的对应位置加工沉头孔或者通孔,用来穿螺栓固定在机架上,孔位的位置要避开立板的正下方,避免钻孔时和立板结构产生干涉,同时孔边到零件边缘的距离要满足螺栓安装的扳手空间要求,不能出现螺栓没法拧紧的情况。零件的整体高度要根据被承托工件的中心高要求来确定,保证工件安装后中心高和设备其他工位的中心高保持一致,不会出现高度差导致的工件卡滞、传动不同步的问题。
另外零件下部的斜向切面,除了减重和避让的作用,也能方便加工时的装夹,铣削加工时可以直接用平口钳夹住底部平板的两侧,斜切面不会和平口钳的钳口产生干涉,一次装夹就能完成大部分平面和槽型的加工,减少装夹次数,提升加工效率。在做建模练习的时候,这类零件可以很好地练习拉伸、切除、倒角这些基础特征的操作,同时也能理解结构设计里基准选择、载荷传递、装配避让这些基础的设计逻辑,不要觉得零件简单就忽略这些细节,很多复杂的箱体、机架结构,本质上都是这些基础支撑、定位结构的组合,把基础零件的设计逻辑摸透,做复杂结构的时候才不会出现干涉、刚性不足、装配困难的问题。
实际选型使用的时候,还要考虑零件的材质,如果是承托重量不大、没有强冲击的场景,用普通的Q235钢板铣削加工就可以满足要求,如果是有腐蚀环境、或者需要更高耐磨性的场景,可以换成不锈钢或者铝合金材质,表面做对应的氧化或者淬火处理,提升零件的使用寿命。半圆槽的表面粗糙度要根据使用场景确定,如果是需要频繁滑动的导杆承托位,粗糙度要控制在Ra1.6以下,减少滑动时的摩擦力,如果只是静态的定位支撑,Ra3.2就可以满足要求,不需要过高的加工精度,避免增加不必要的加工成本。
- 全部评论(0)
- 模板大小: 102.06 KB
- 售价:5金币
- 下载次数: 15
- 系统要求: SOLIDWORKS,STL
- 软件分类: 通用机械零部件
