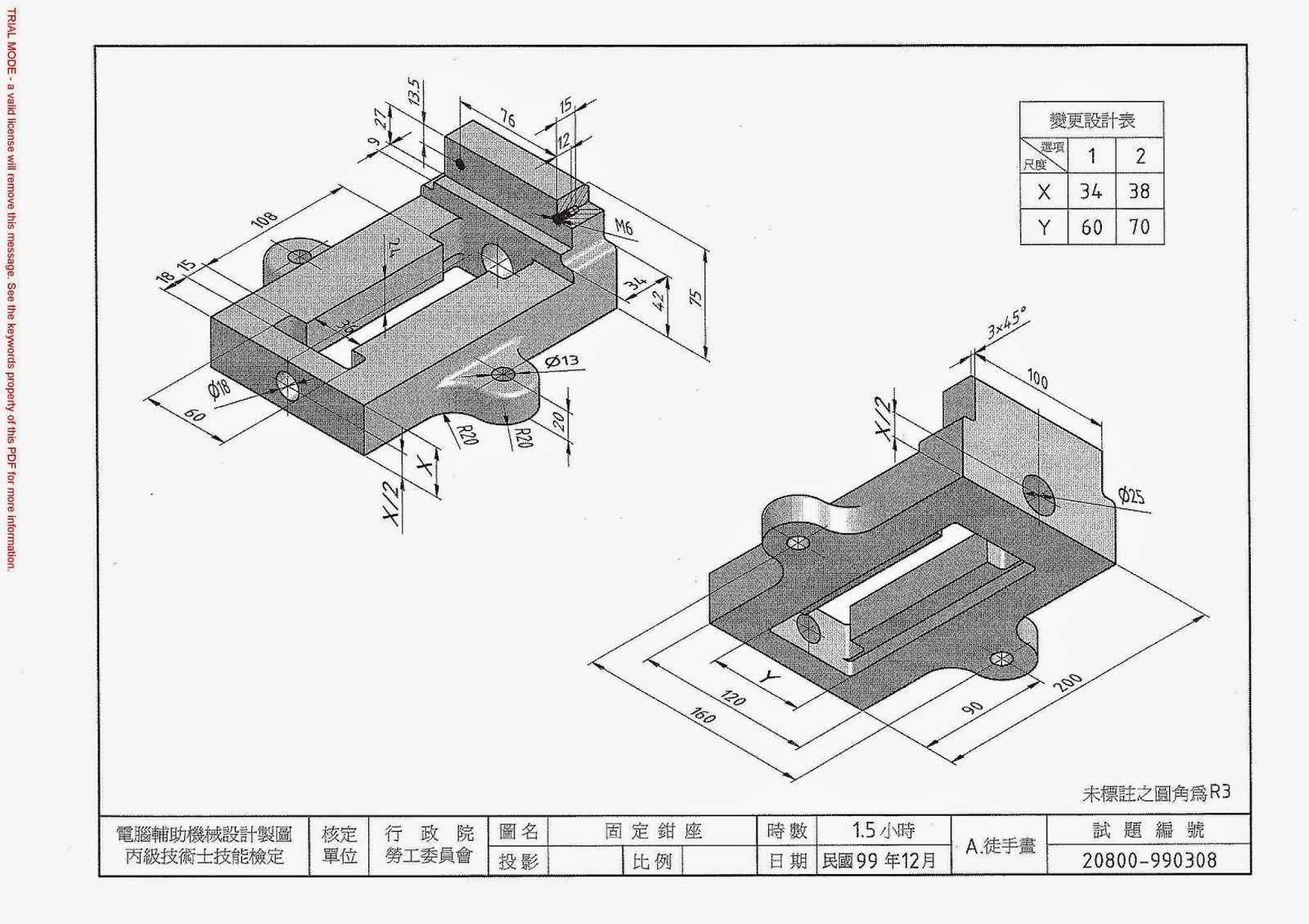

固定夹具底座三维结构设计

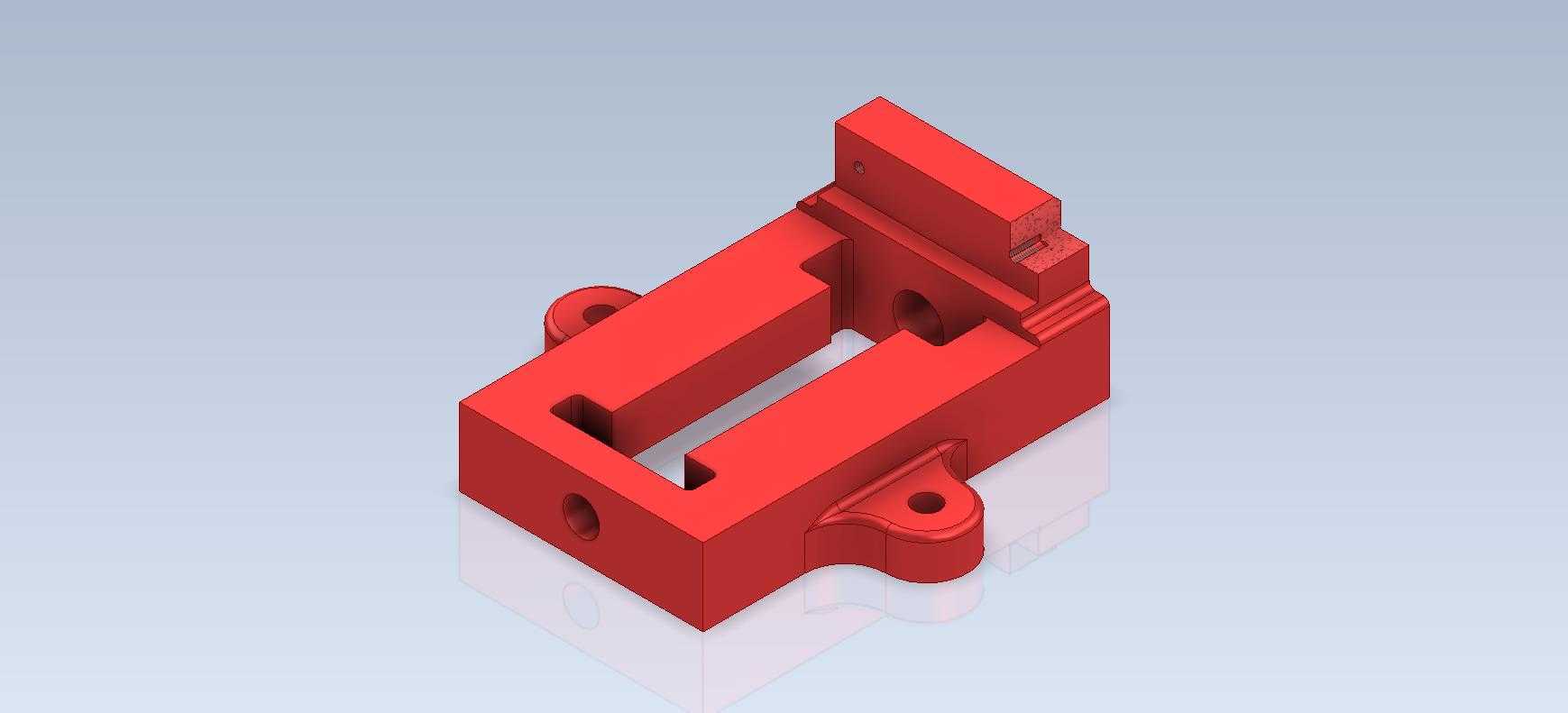

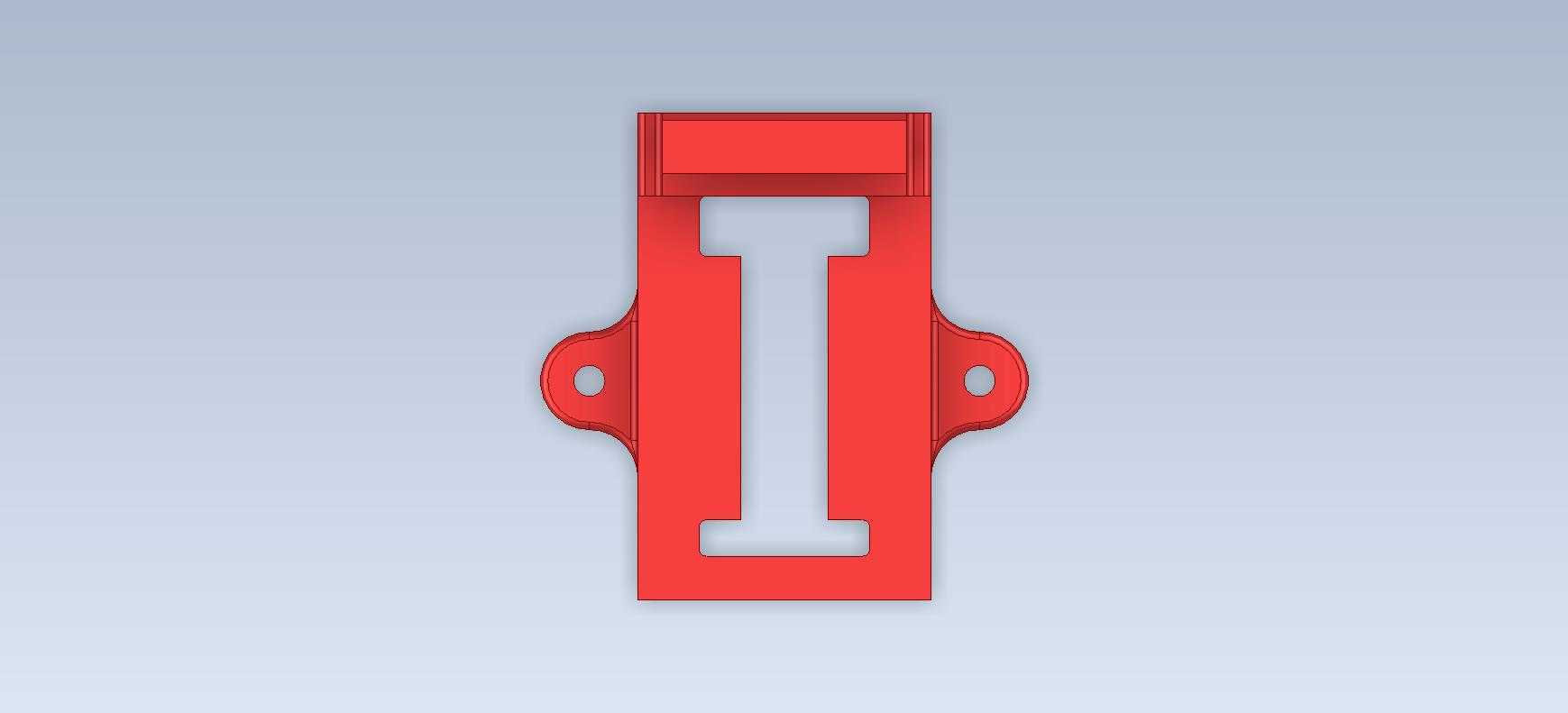

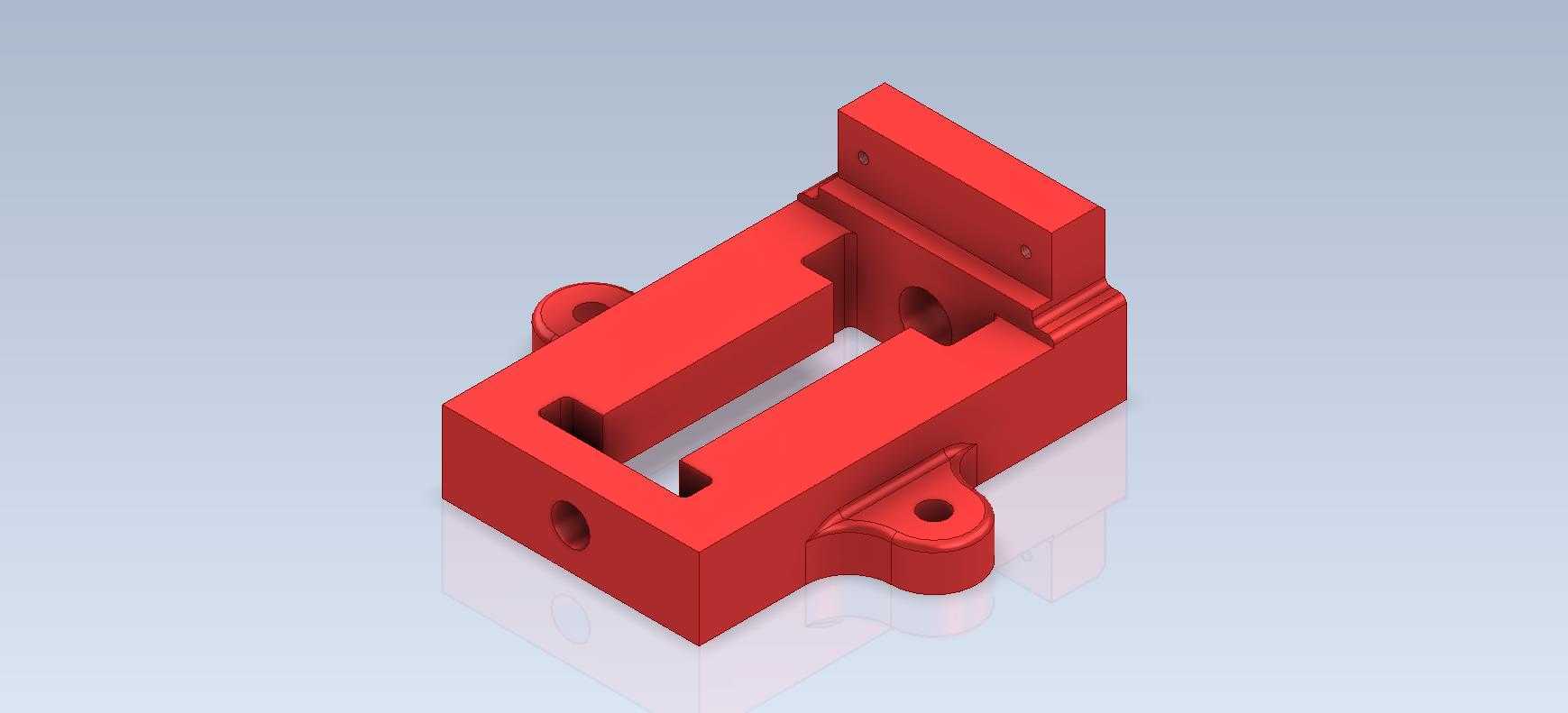

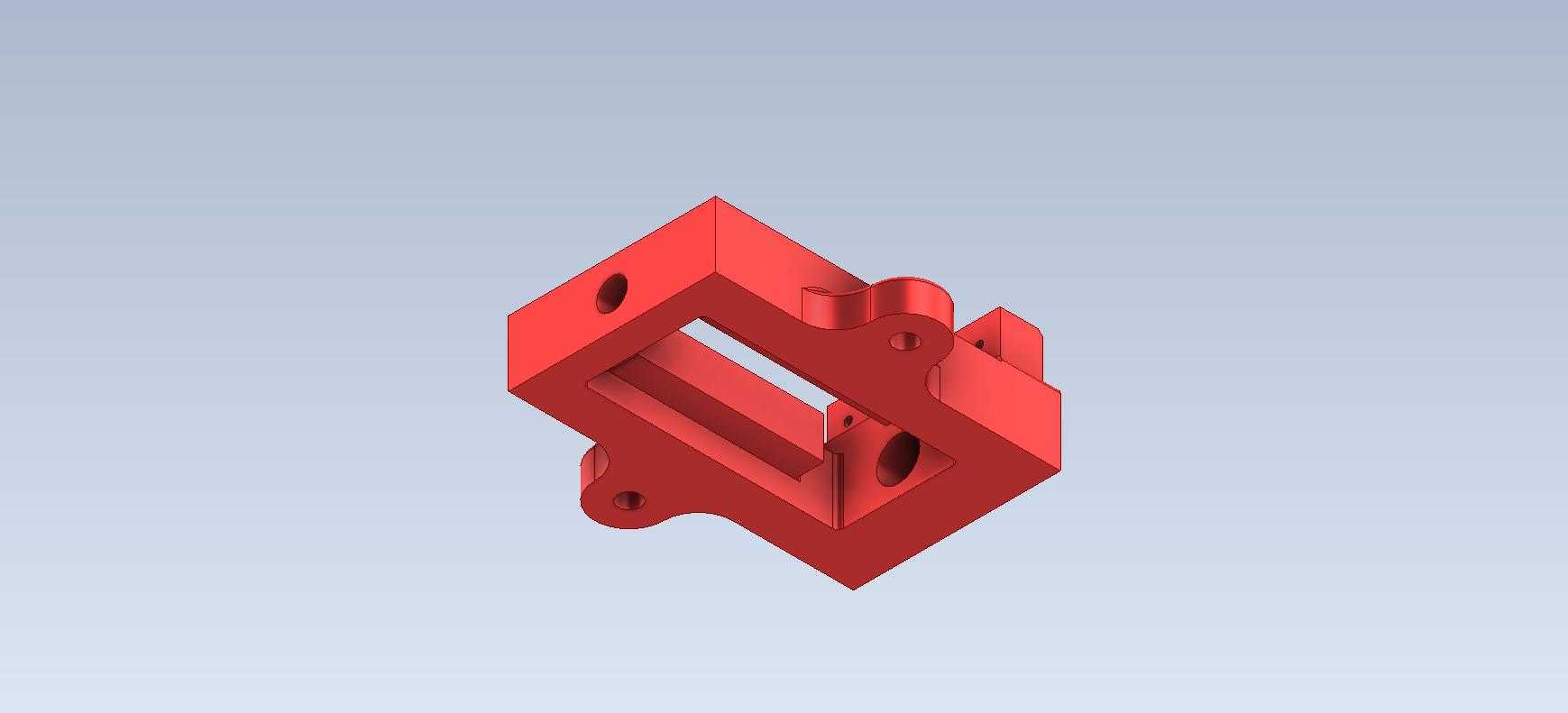

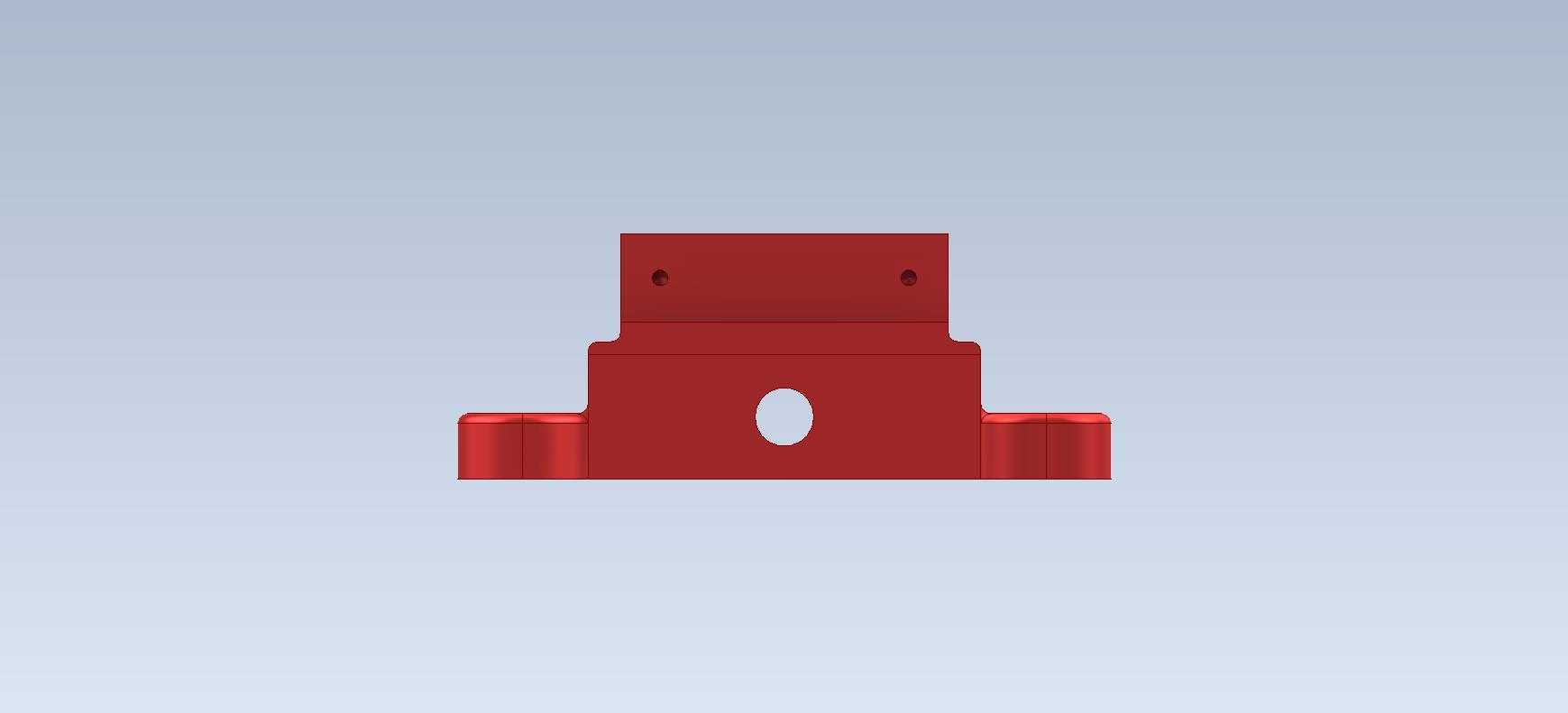

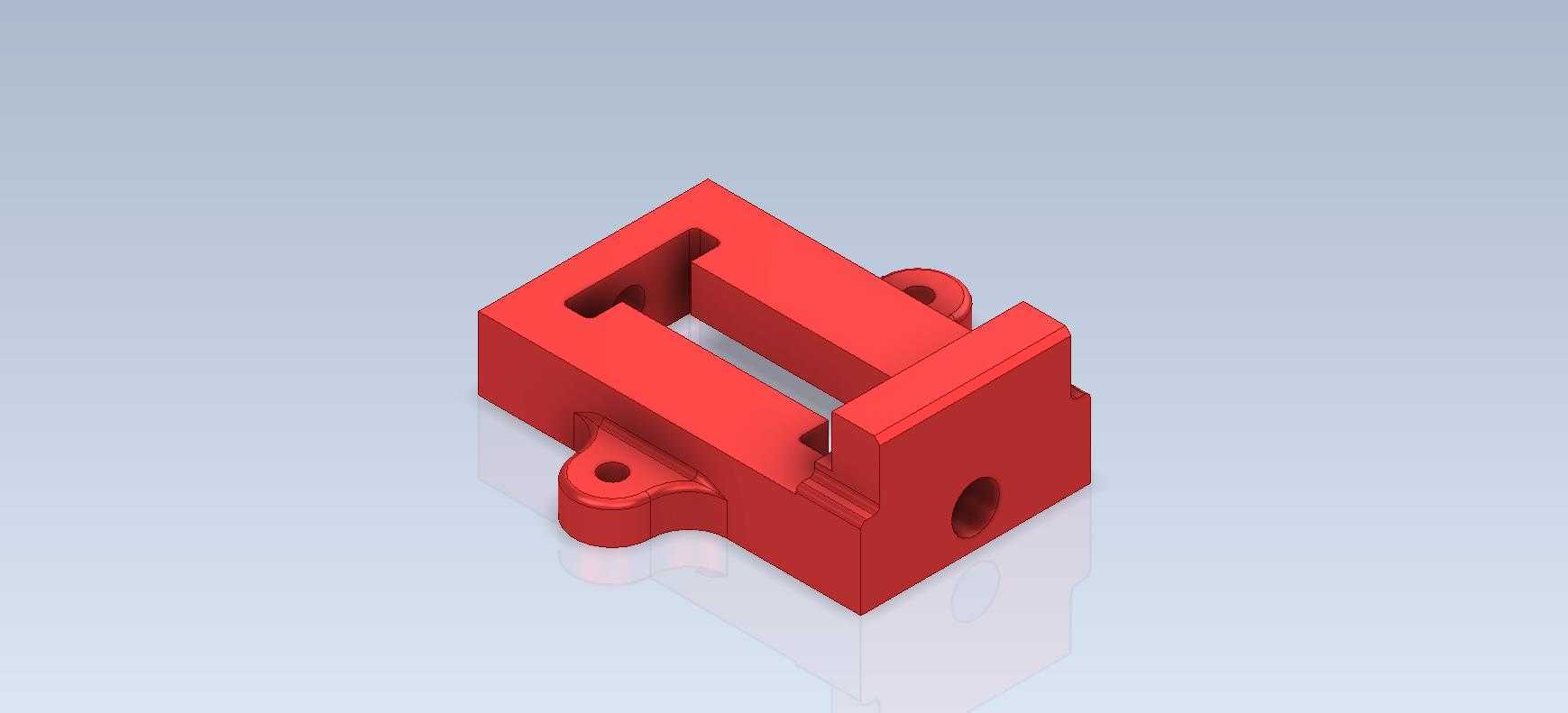

　　这款固定夹具底座是工装夹具系统里的核心承载构件，主要应用在小型零件加工工位、实验室装夹测试台、半自动装配线的工件定位单元中，承担夹具本体与安装基面的连接、工件装夹时的载荷传递、定位基准维持的核心作用，区别于通用型平板夹具底座，该结构针对小尺寸异形工件的侧向装夹场景做了专门的结构优化，能在铣削加工、尺寸检测、部件压装工序里提供稳定的装夹支撑。从结构功能特性来看，底座主体采用一体化的槽式承载设计，中部开设的通长矩形槽是夹具活动压块的滑动行程空间，槽体两侧的平行立面经过平面度公差约束，可作为压块滑动的导向面，避免压块进给时出现偏摆导致装夹失准；底座上部伸出的立式挡边是固定定位基准面，工件装夹时可直接抵靠在该立面上，配合滑动压块完成侧向夹紧，无需额外加装定位挡块，减少了夹具的装配累积误差。底座两侧延伸出的带孔安装耳是整个构件与设备台面的连接接口，安装孔采用沉孔设计，装配时螺栓头部可完全沉入孔内，不会突出底座上表面干涉工件装夹与夹具动作，两个安装耳的位置对称分布在底座重心两侧，装配后可均匀承受装夹时的倾覆力矩，避免长期受力后出现底座偏移。底座侧壁预留的横向通孔可安装定位销或者辅助顶紧螺钉，针对特殊形状的工件可做侧向辅助定位，拓展了底座的装夹适配范围。

　　在设计思路上，该底座优先考虑了装夹刚性与操作空间的平衡，没有采用整块实体的厚重结构，而是通过立板与底板的直角加强结构提升整体刚性，立式挡边与底板连接处做了圆角过渡，既可以减少铣削加工时的应力集中，也能避免工件装夹时直角棱边划伤工件表面；中部通槽的宽度尺寸经过匹配计算，既预留了压块的滑动间隙，也不会因槽宽过大导致底板有效承载面积不足，槽底与底板下表面的厚度尺寸经过刚性校核，在最大500N的夹紧力作用下，底板的变形量可控制在0.02mm以内，满足精加工工序的装夹精度要求。

　　从安装边界来看，底座的整体外轮廓尺寸适配小型台虎钳的安装间距，也可直接固定在标准T型槽工作台上，两个安装耳的孔距符合通用工装的安装孔系标准，无需重新在工作台面打孔即可完成装配；底座下表面为全平面加工，装配时与台面的接触面积占比超过80%，可保证装夹时的支撑稳定性，不会出现局部悬空导致的振动问题。立式挡边的高度尺寸匹配常见小型工件的装夹高度，挡边上端面没有超出工件装夹后的最高平面，不会干涉加工刀具的走刀路径，也不会遮挡检测仪器的测量光路。

　　在实际应用场景中，这类夹具底座常搭配快速夹钳或者手动进给螺杆使用，可完成小型塑料件、铝制冲压件、3D打印样件的装夹固定，在小批量零件加工、教学实训工位、产品研发打样环节的应用频次较高，相比通用型组合夹具，该一体化底座的装配环节更少，定位基准的重复精度更高，日常维护时只需清理槽内的加工切屑即可，无需频繁调整装配间隙。结构设计时还考虑了加工工艺性，所有立面与平面均可通过三轴铣床一次装夹完成加工，没有特殊的斜面孔或者复杂曲面，加工成本较低，适合作为标准化工装配件批量制作；底座的棱边除了功能配合面外都做了小倒角处理，避免操作人员装配时被锐边划伤，也减少了零件周转过程中的磕碰变形风险。
