三耳铰接式机械连接支座结构设计

这类三耳铰接支座是机械传动与支撑系统中十分常见的连接构件，日常在自动化生产线的连杆传动机构、小型工程机械的动作臂铰接点位、工装夹具的活动连接端都能见到它的应用场景，核心作用是实现两个或多个构件之间的可转动铰接连接，同时传递对应方向的载荷，避免构件连接位置出现应力集中导致的断裂失效。

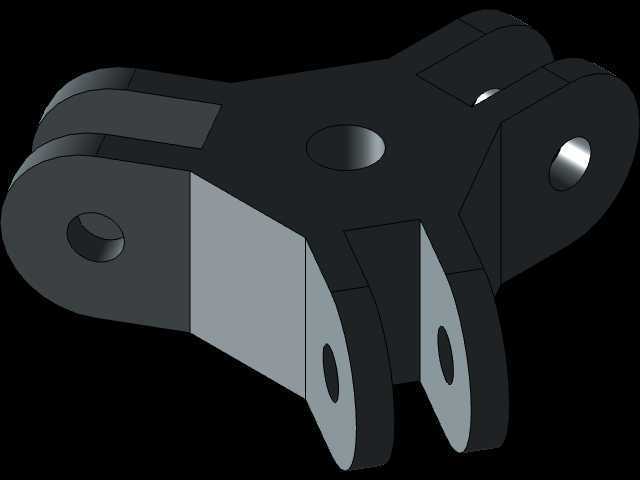

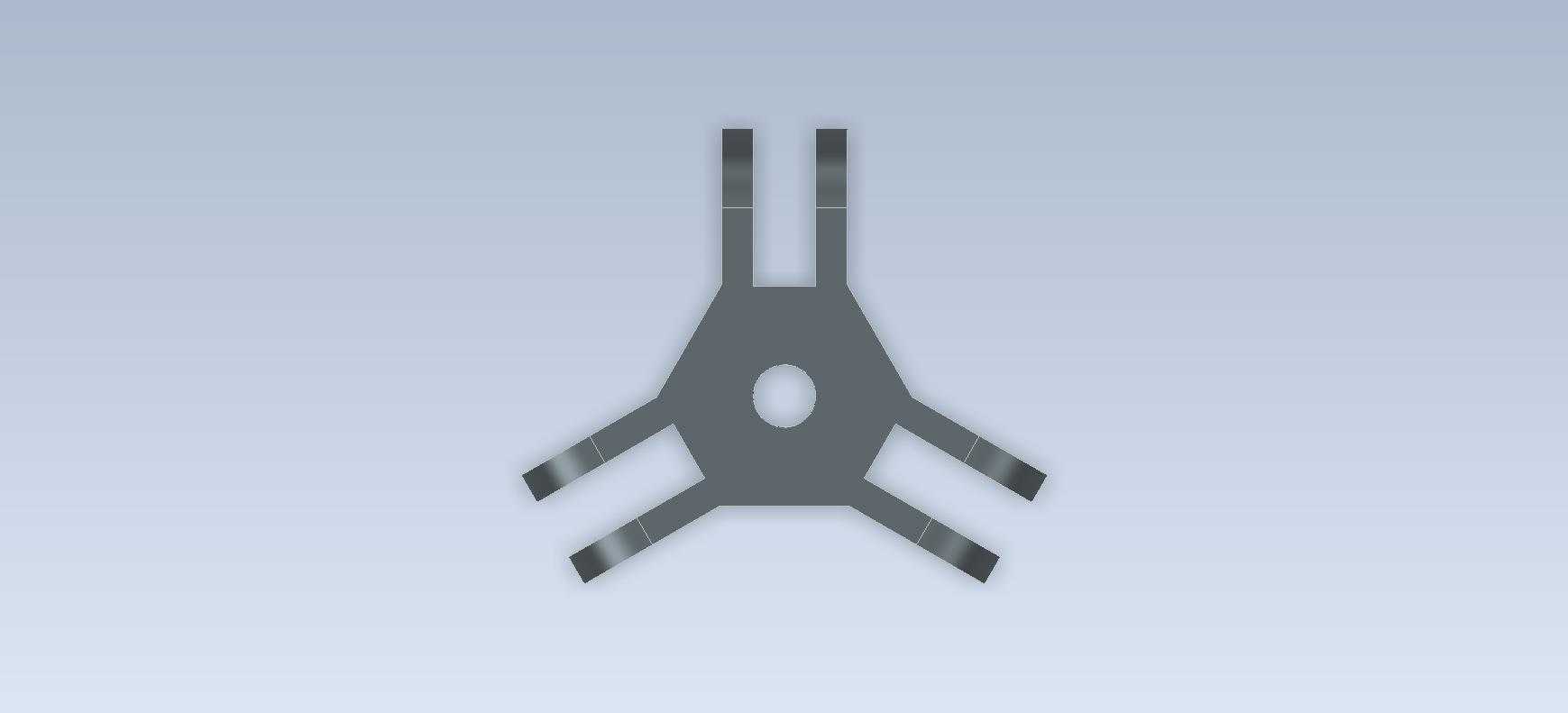

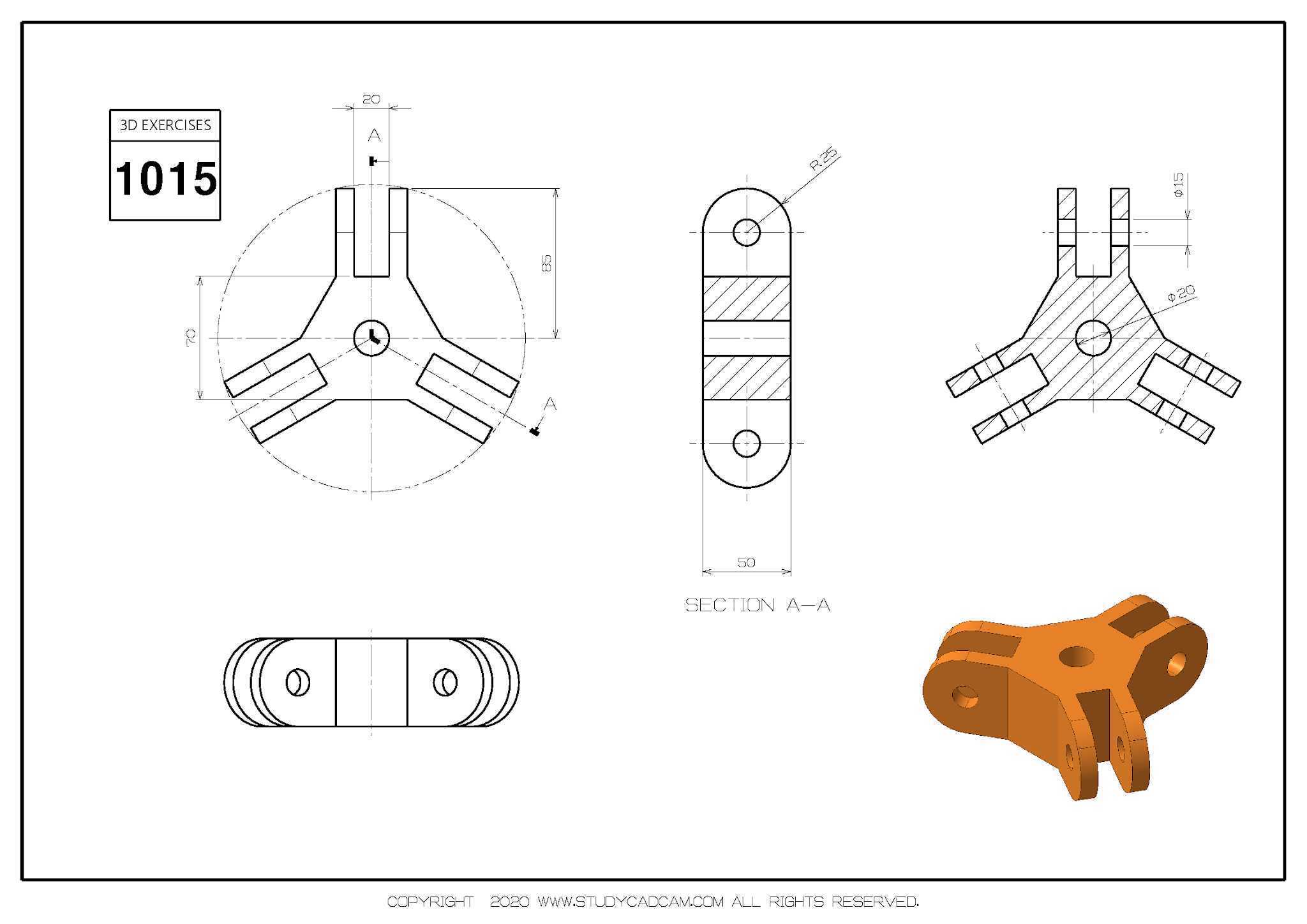

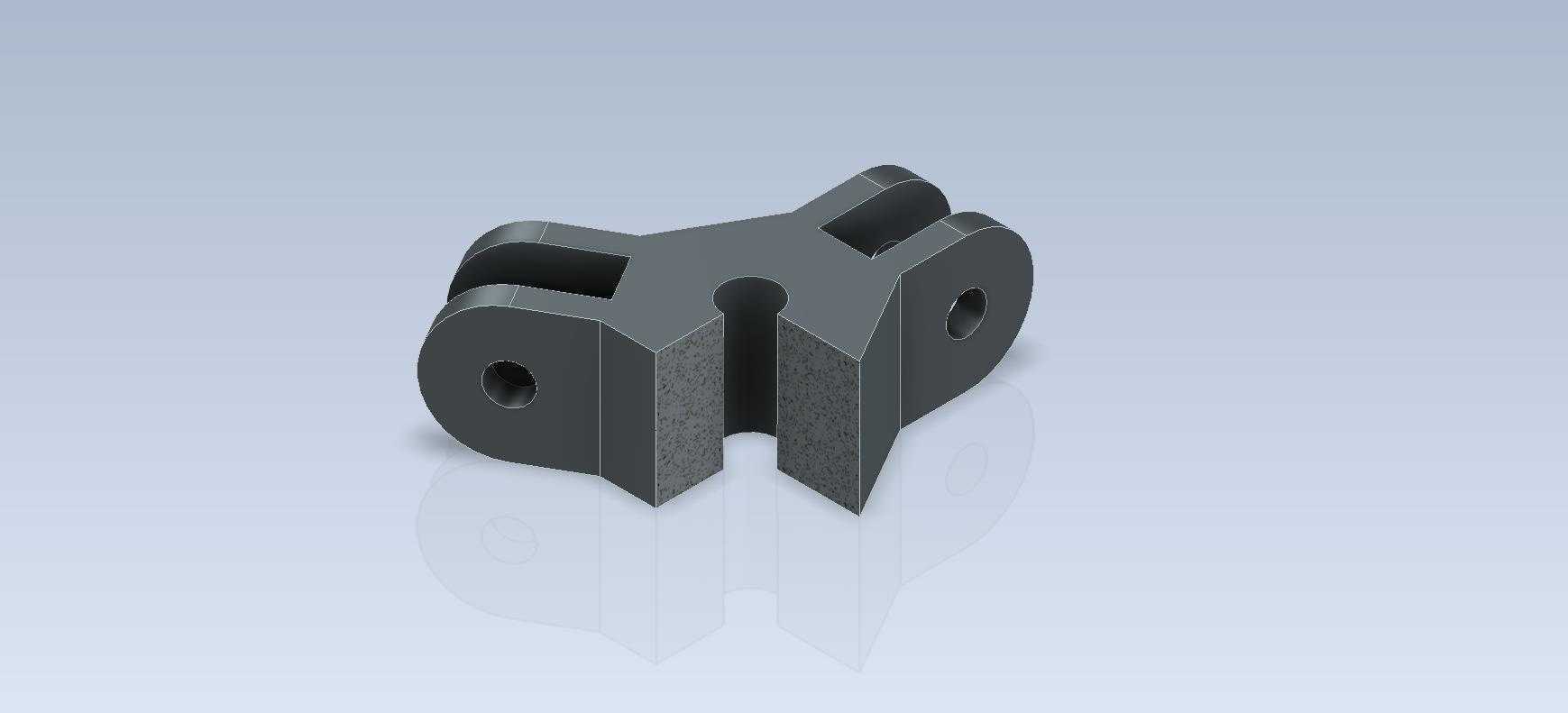

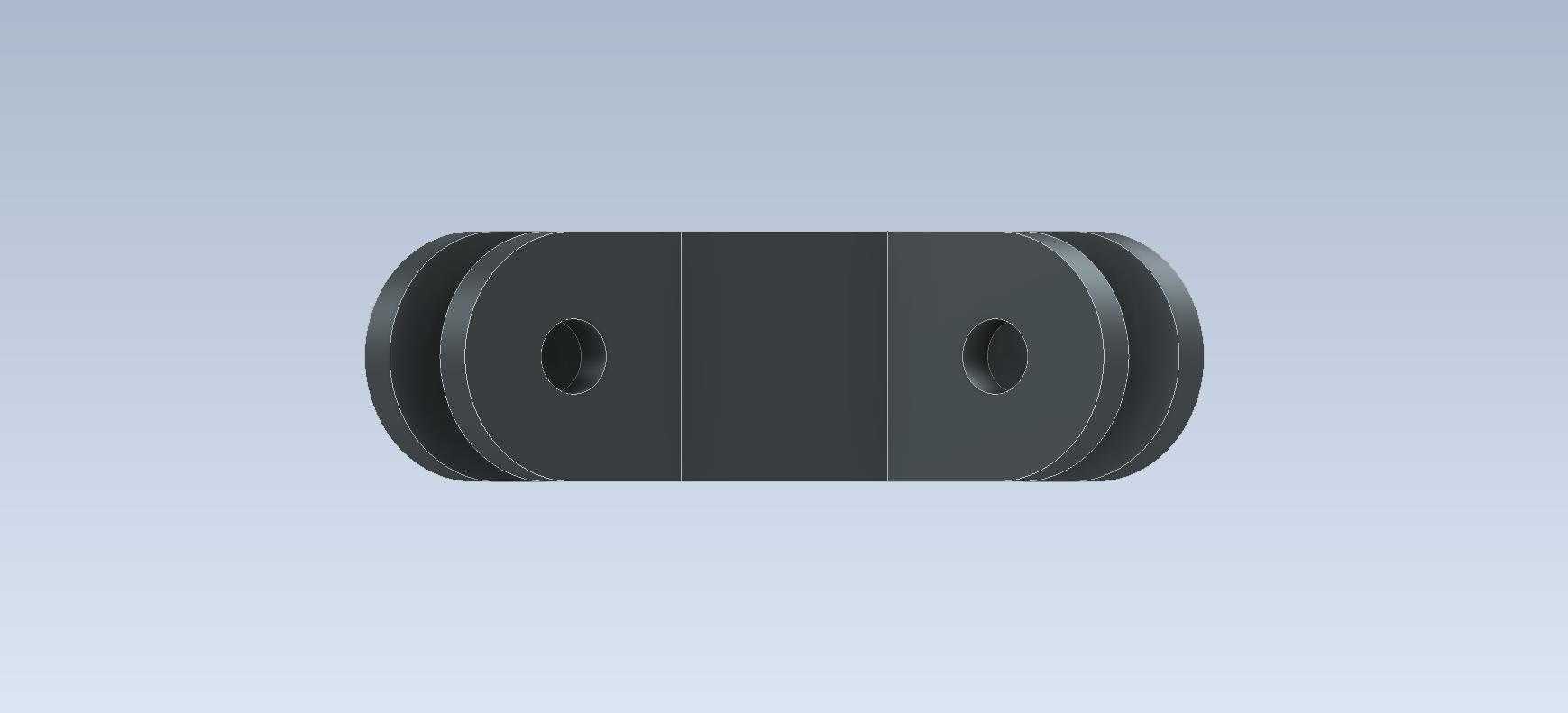

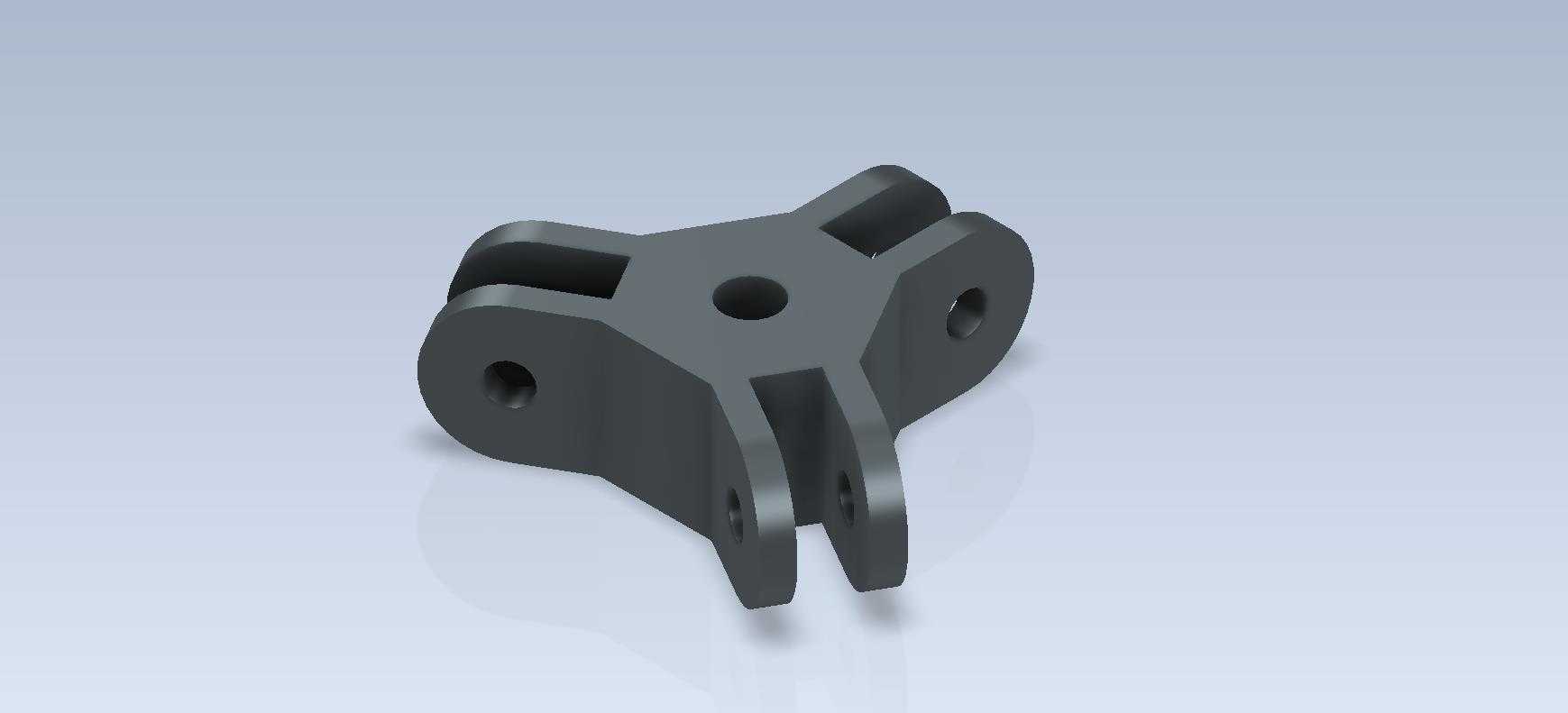

从结构设计逻辑来看，这个支座采用中心基体加三个方向延伸铰接耳的布局，中心位置设置的通孔是核心定位基准孔，安装时可以穿过定位销或者连接螺栓，将支座整体固定在基础安装面上，保证三个铰接耳的相对位置精度。三个铰接耳分别朝向不同的空间角度延伸，每个耳片上都加工有同轴的铰接销孔，能够同时连接三组不同方向的连杆或者动作臂，相比单耳或者双耳铰接件，这种三耳结构可以在同一个安装点位实现多组构件的铰接联动，大幅减少安装空间的占用，同时减少额外的转接构件，降低整体机构的装配复杂度。

在实际选型应用时，首先要确认安装边界尺寸：支座中心基体的厚度决定了整体的抗扭强度，三个耳片的外伸长度需要匹配对应连杆的端部开口宽度，避免安装后出现耳片与连杆侧壁干涉的问题；每个耳片上的销孔直径要和配套的铰接销公差匹配，通常采用H7/h6的间隙配合，既保证铰接转动的灵活性，又避免间隙过大导致的传动晃动。安装时要注意，中心定位孔的轴线需要和安装基面保持垂直，否则会导致三个铰接耳的销孔轴线出现偏斜，连杆转动时会出现卡滞，长期运行还会造成耳片单侧磨损加剧，缩短构件使用寿命。

从功能特性上看，这种一体成型的铰接支座相比拼接式的铰接座，整体结构强度更高，不存在拼接焊缝或者连接螺栓的失效风险，能够承受更大的径向载荷与一定的轴向窜动力，适合在中低速、中等载荷的往复摆动机构中使用。设计时对耳片的根部做了圆弧过渡处理，这个细节十分关键，能够有效分散耳片承受载荷时的根部应力，避免耳片在反复交变载荷下出现根部断裂的问题，这也是很多新手建模时容易忽略的点——直接做直角过渡的耳片，在实际受力时应力集中系数会是圆弧过渡的3倍以上，很容易在试运行阶段就出现断裂。

在不同的应用场景下，这类支座的材质选择也有区别：如果用在普通的工装夹具、民用设备上，采用普通45号钢调质处理即可满足强度要求，表面做发黑防锈处理就能适应常规室内工作环境；如果用在户外工程机械、有腐蚀环境的化工设备周边，则需要选用不锈钢材质或者做镀锌、喷塑的表面处理，提升耐锈蚀能力；如果用在对重量有要求的自动化设备、轻型机械臂上，也可以采用铝合金6061材质加工，在保证足够强度的前提下降低整体构件重量，减少机构运动时的惯性负载。

建模过程中需要重点关注几个尺寸公差的匹配：首先是三个耳片上销孔的同轴度，同一个铰接方向的两个耳片销孔同轴度需要控制在0.02mm以内，否则铰接销穿入后会出现别劲的问题，导致转动阻力过大；其次是三个铰接耳的角度公差，需要根据实际连接的连杆运动轨迹确定，通常角度公差控制在±0.5°就能满足大部分常规机构的使用要求，如果是高精度的传动机构，则需要将角度公差提升到±0.1°，避免连杆运动轨迹出现偏差；另外耳片的端面需要和销孔轴线保持垂直，垂直度公差控制在0.03mm以内，防止连杆安装后出现端面偏磨。

实际装配调试时，铰接销穿入后需要在销孔两端加装卡簧或者挡圈，防止铰接销在机构运动过程中轴向窜动脱出，同时可以在耳片和连杆的接触面之间加装薄尼龙垫片，既可以减少金属面之间的磨损，还能调整连杆的轴向间隙，避免运动过程中出现轴向窜动产生的异响。日常维护时只需要定期在铰接销位置加注润滑脂，就能保证铰接转动的灵活性，减少磨损，这类构件的使用寿命通常能达到上万小时的运行周期，只要没有出现过载冲击导致的耳片变形或者销孔磨损失圆，基本不需要频繁更换。
