箱壳类传动防护基座结构设计

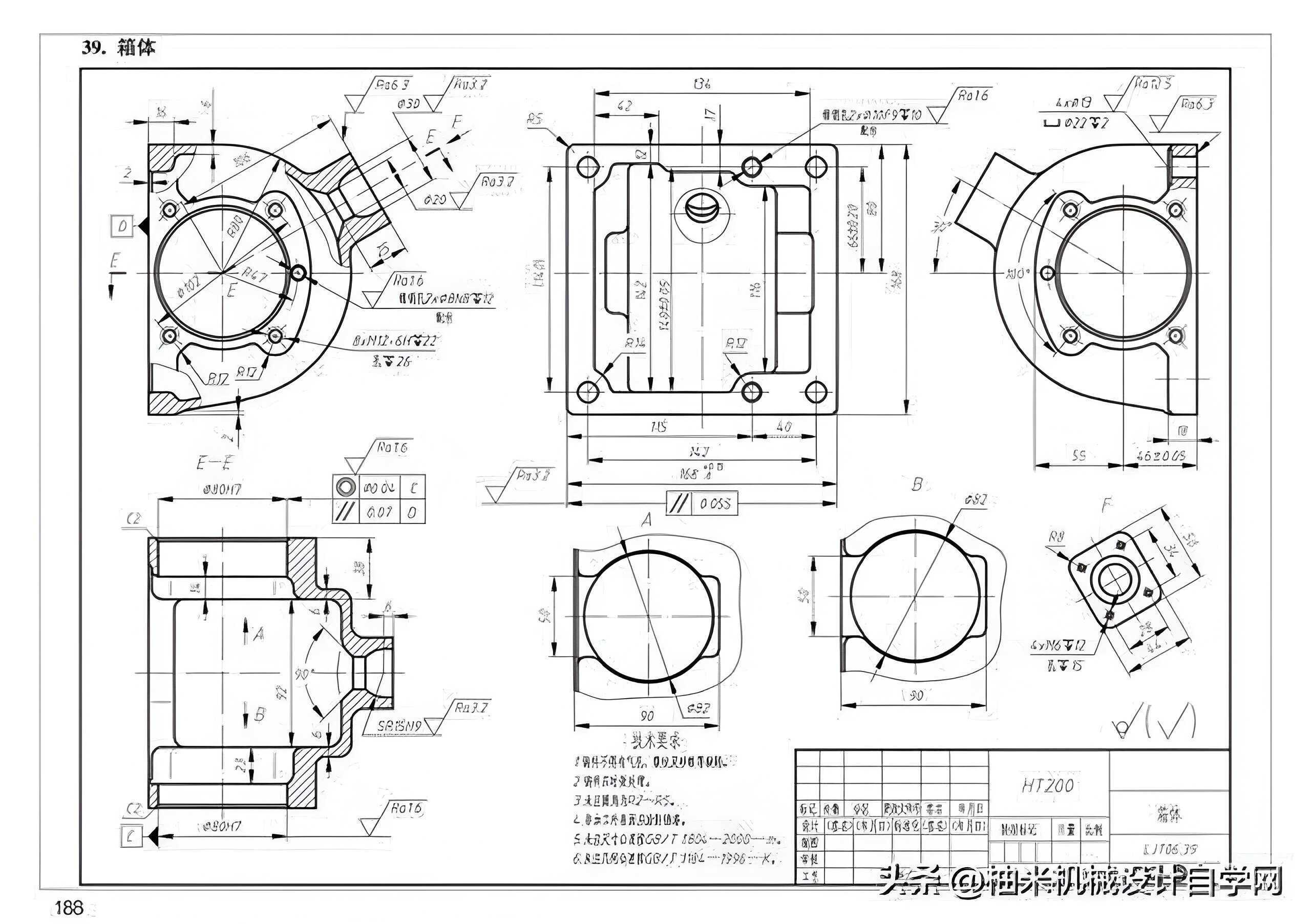

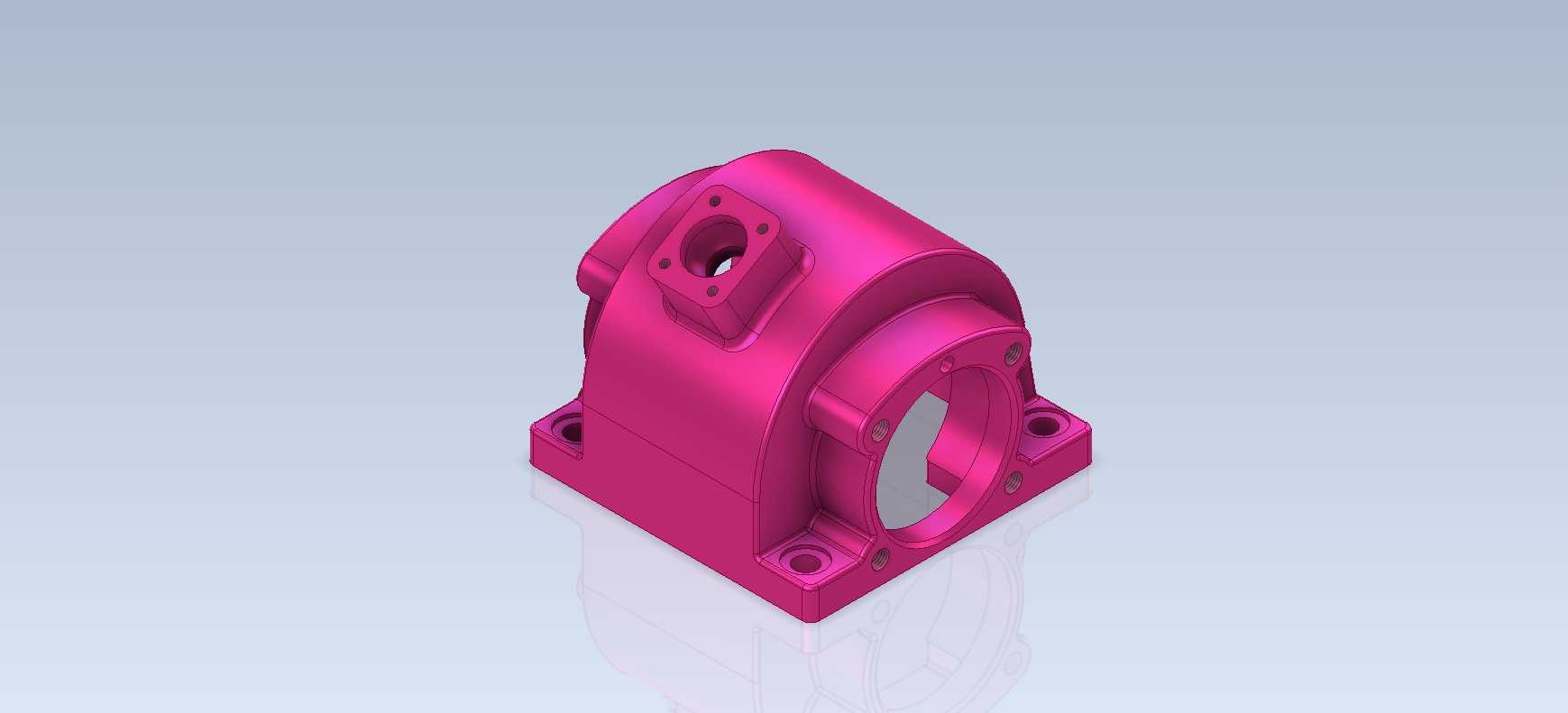

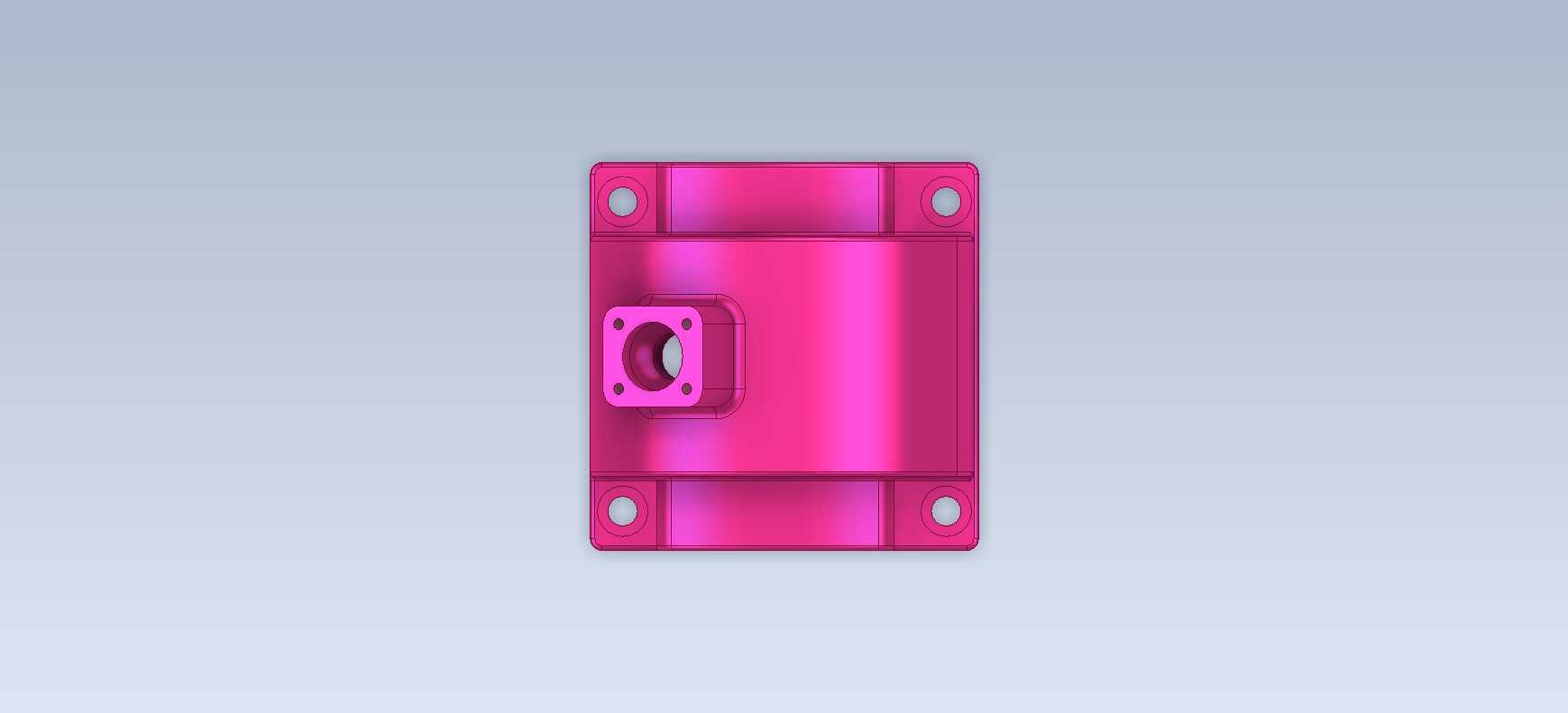

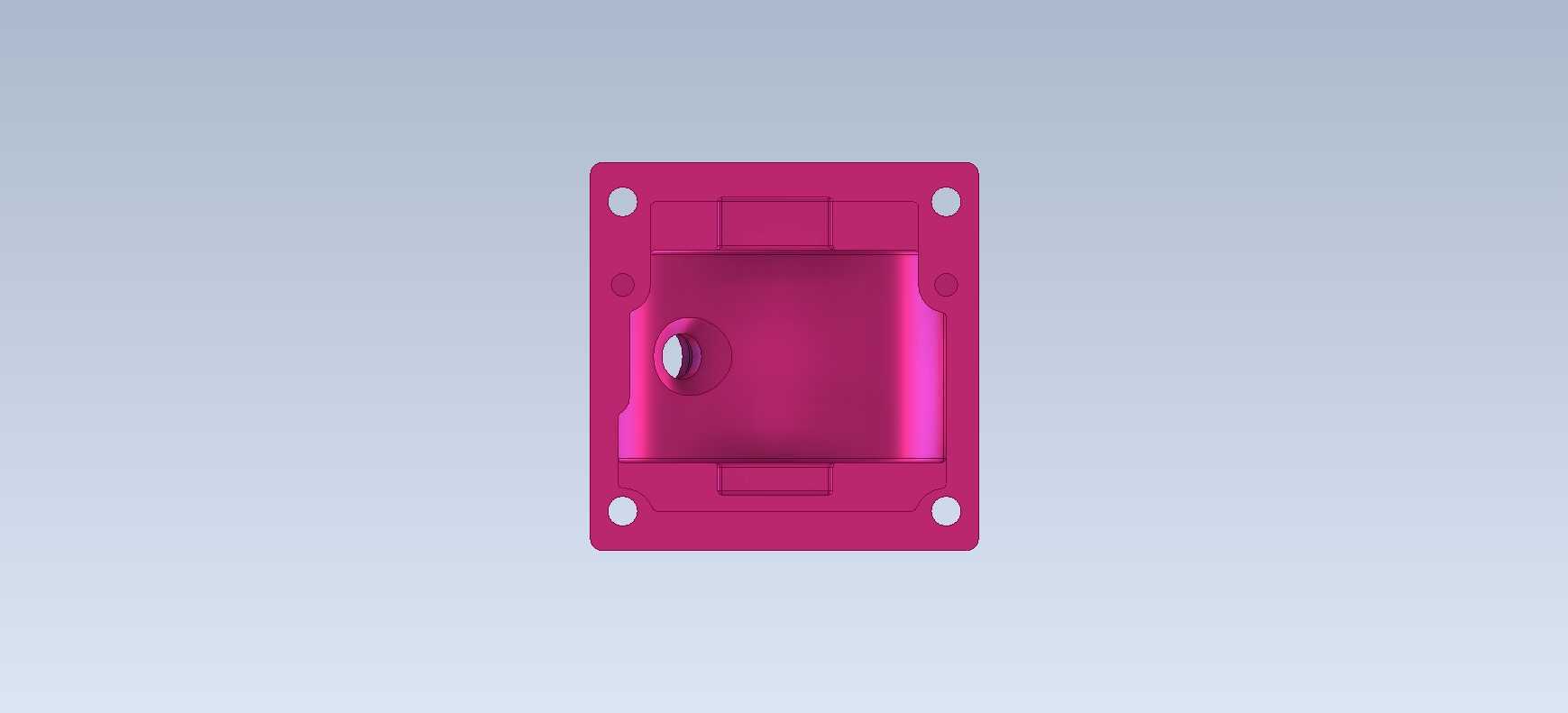

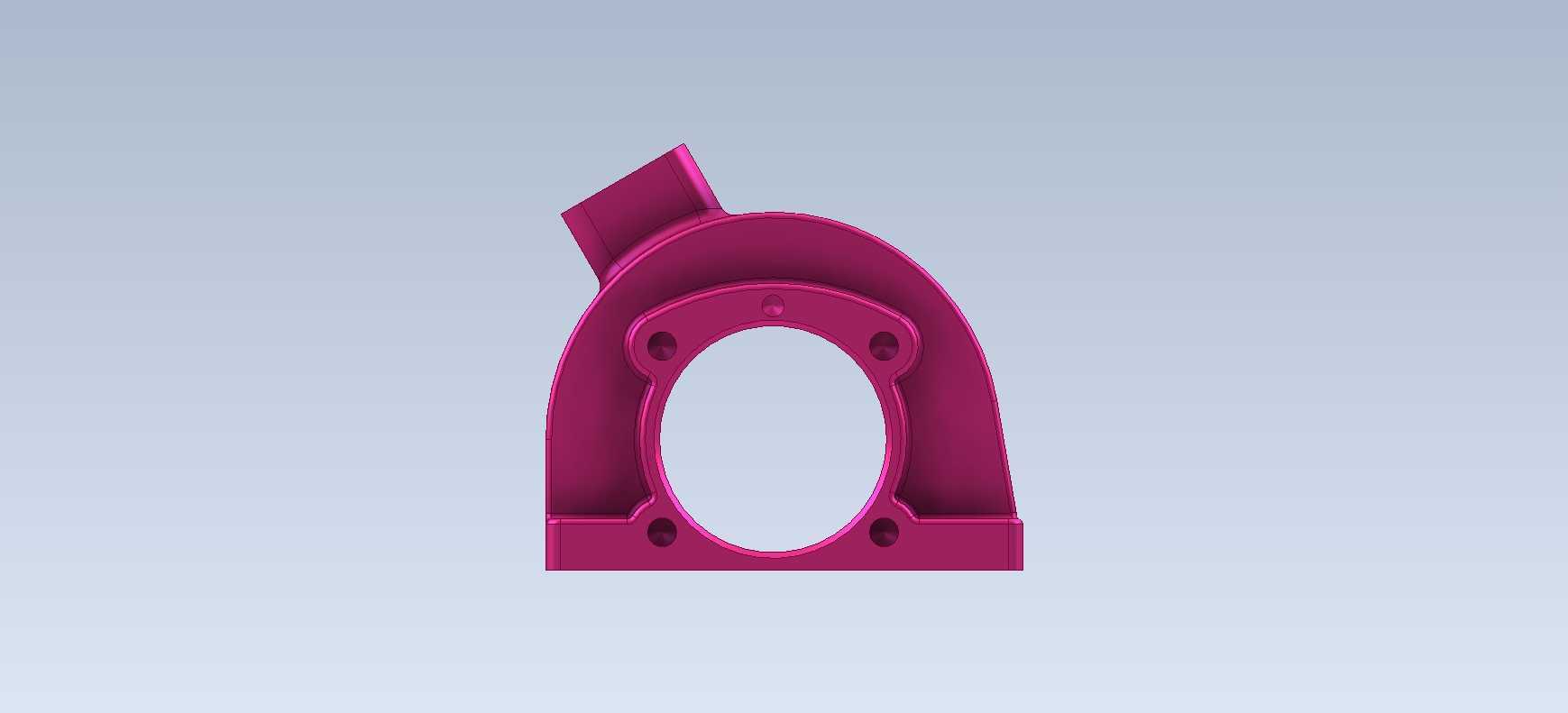

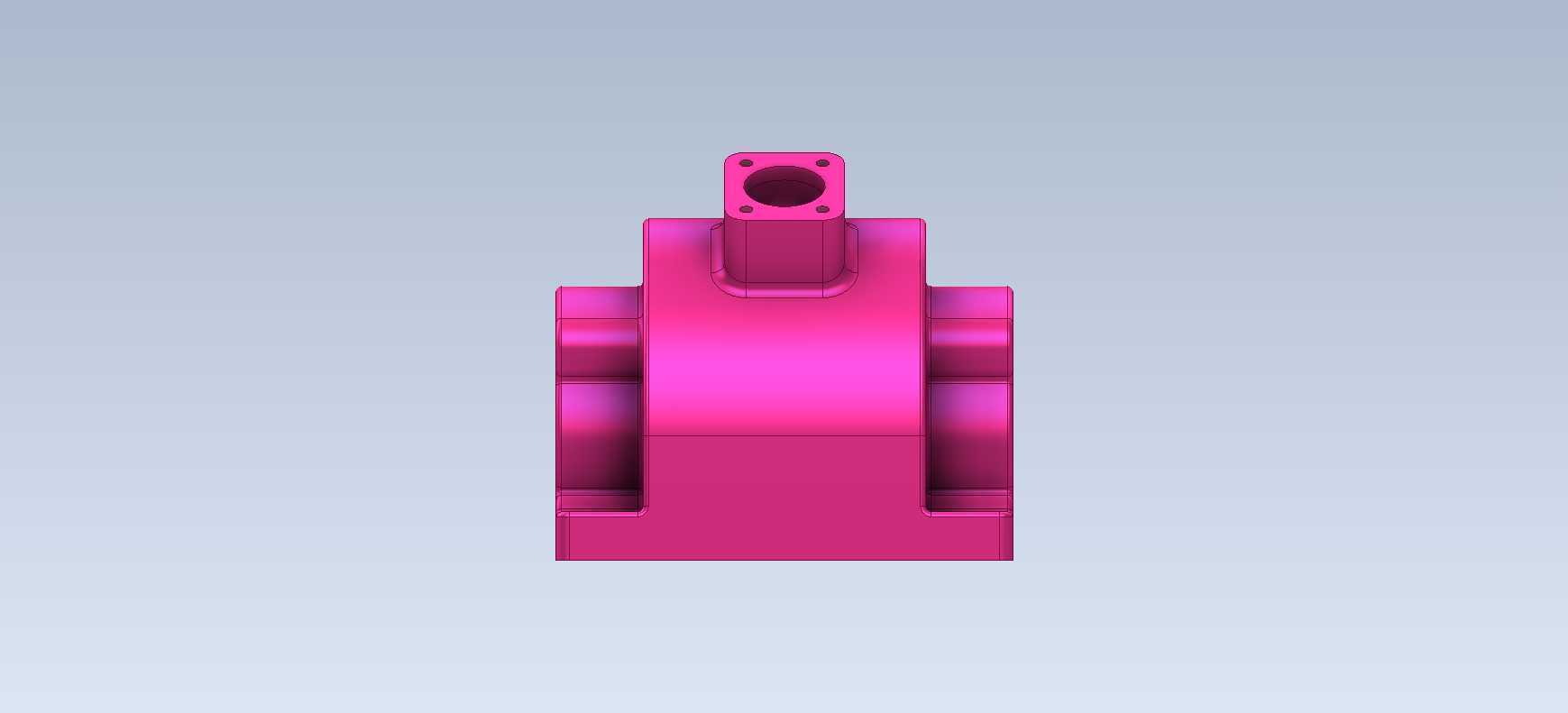

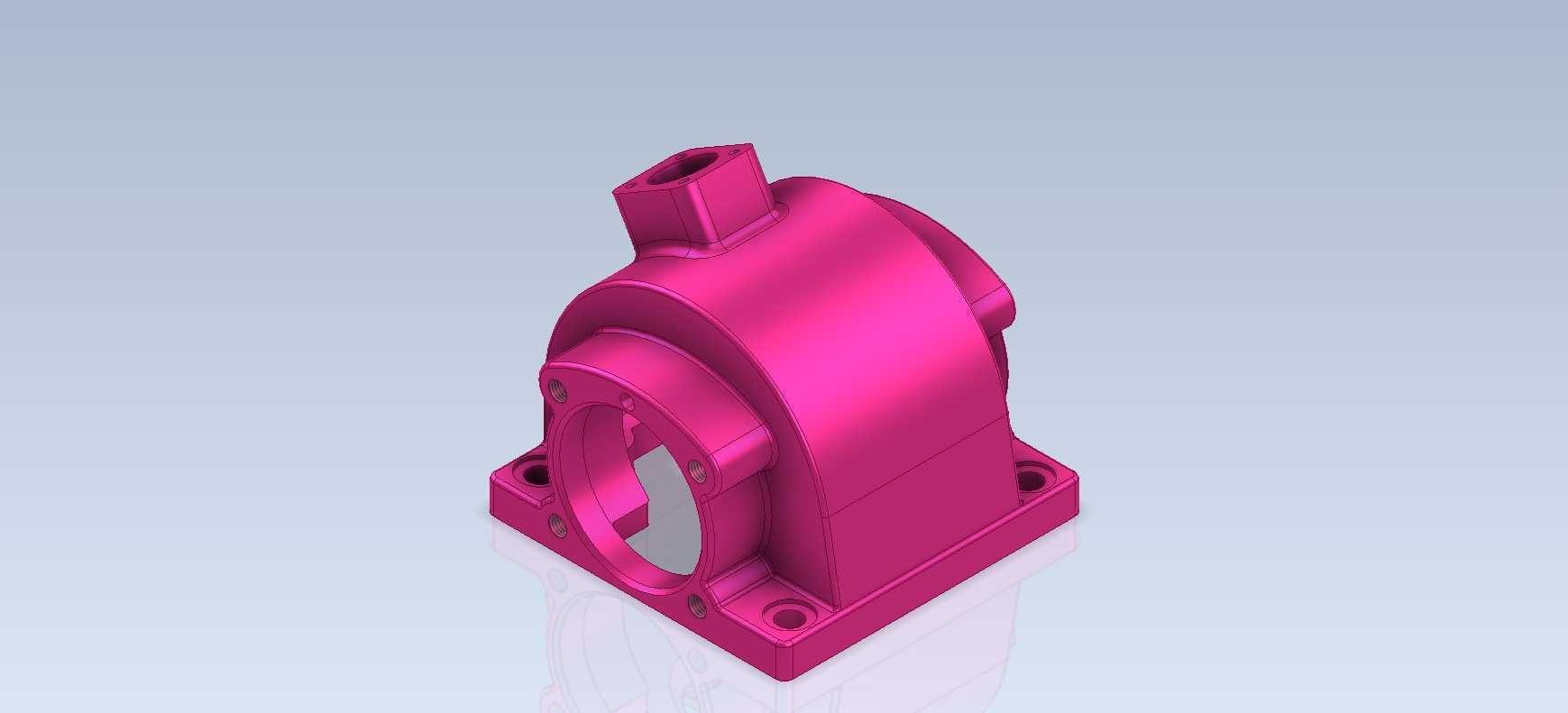

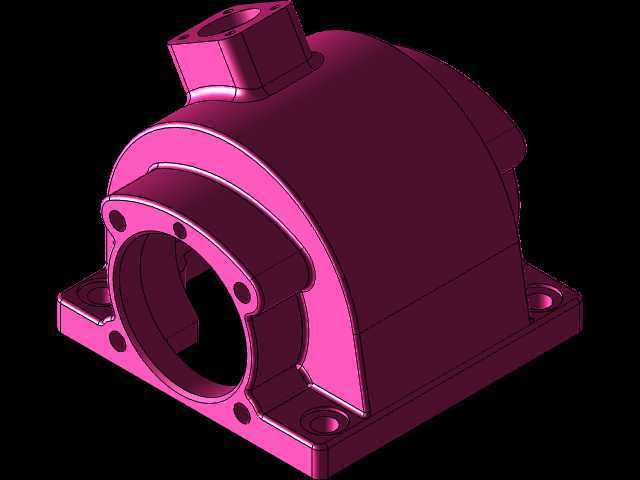

　　这类箱壳类零件常作为小型传动机构的防护与承载基座使用，在桌面级小型传动试验台、教学用减速器演示装置、小型动力输出单元的外围防护结构中十分常见，核心作用是为内部的齿轮、轴系、小型传动组件提供封闭的安装空间，隔绝外界粉尘、切削碎屑对内部传动副的侵入，同时承担轴系支撑的载荷传递，将内部传动产生的径向、轴向载荷通过底部安装面传导至设备主机架上。从结构设计逻辑来看，整个壳体采用一体化铸造成型的思路做结构拆分，底部带安装孔的方形法兰边是整个零件的安装基准，四个安装孔的孔位公差需要匹配配套机架的安装螺柱位置，安装面的平面度要求控制在0.1mm以内，避免装配后壳体出现翘曲，导致内部轴系的同轴度超差，引发传动卡顿、轴承过早磨损的问题。主体的筒状腔体是容纳内部传动组件的核心空间，腔体的内径尺寸需要匹配内部最大传动齿轮的齿顶圆直径，预留1.5-2mm的间隙避免齿轮转动时剐蹭壳体内壁，同时腔体侧壁的厚度根据承载载荷做差异化设计，承载轴承安装位的侧壁厚度加厚至6mm，非承载区域的侧壁厚度控制在3mm，在保证结构强度的前提下尽可能降低零件整体重量。前端的圆形法兰面是端盖的安装定位面，法兰面上的多个螺纹孔沿圆周均布，用于固定前端密封端盖，法兰面的止口尺寸需要和端盖的定位凸台做间隙配合，配合公差选H7/h6，保证端盖装配后和腔体的同轴度，避免端盖偏心导致密封件磨损不均出现漏油问题。

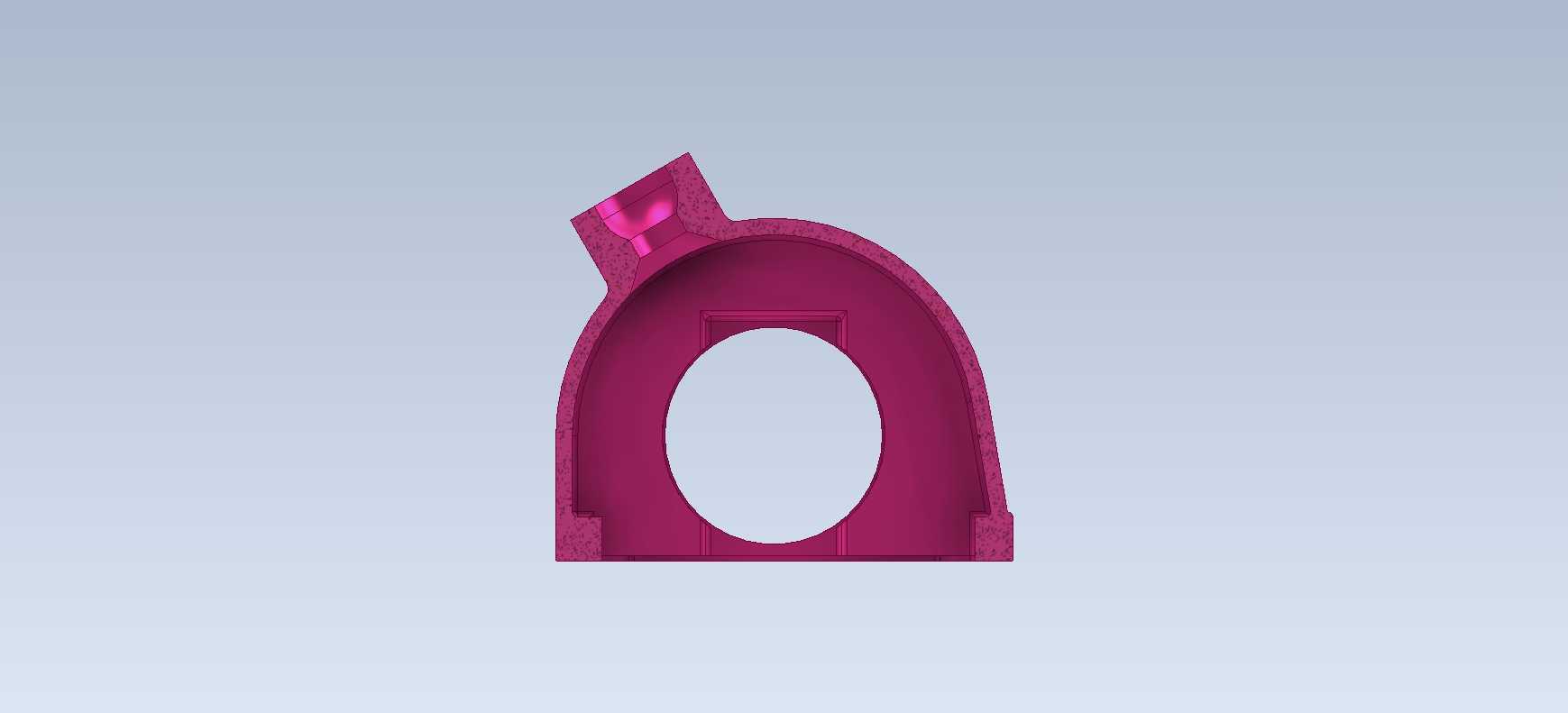

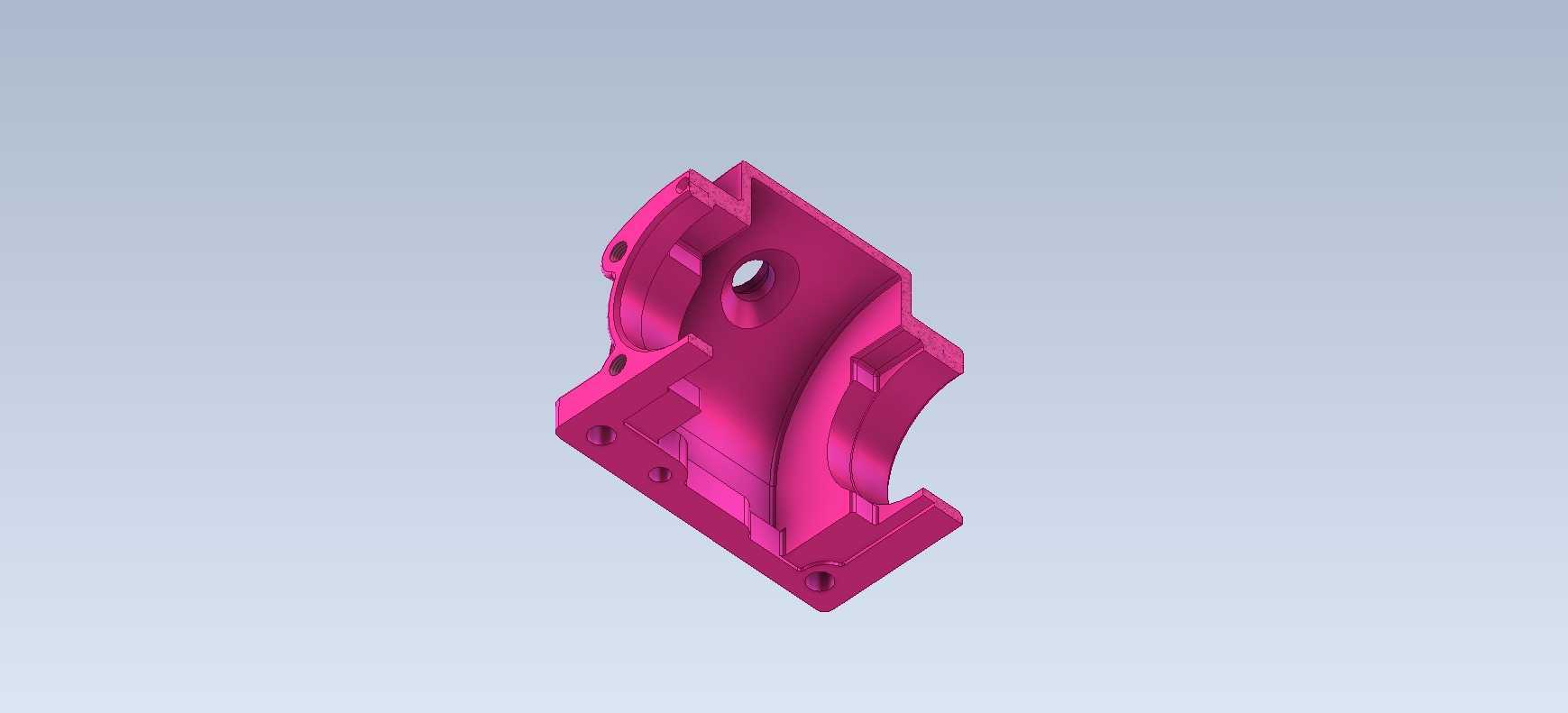

　　腔体上方突出的管状接口是走线或者注油的通道，接口的内孔做倒角处理，方便穿线或者安装注油嘴，接口根部做圆角过渡，避免应力集中导致受载时出现根部断裂的问题。侧面突出的圆柱凸台是另一侧轴承的安装位，凸台的内孔和主腔体的轴承孔需要保证同轴度，加工时需要一次装夹完成两个孔的镗削，避免二次装夹带来的位置误差，凸台的端面需要和轴承外圈端面贴合，保证轴承的轴向定位可靠。在建模过程中，这类零件需要优先确定安装基准面，从底部法兰开始向上做特征拉伸，先构建主体腔体的基本轮廓，再依次添加侧面轴承凸台、上部管状接口、前端法兰的结构，所有的转角位置都添加R2-R3的铸造圆角，符合铸造工艺的脱模要求，避免出现锐角导致铸造时充型不满、应力集中的问题。

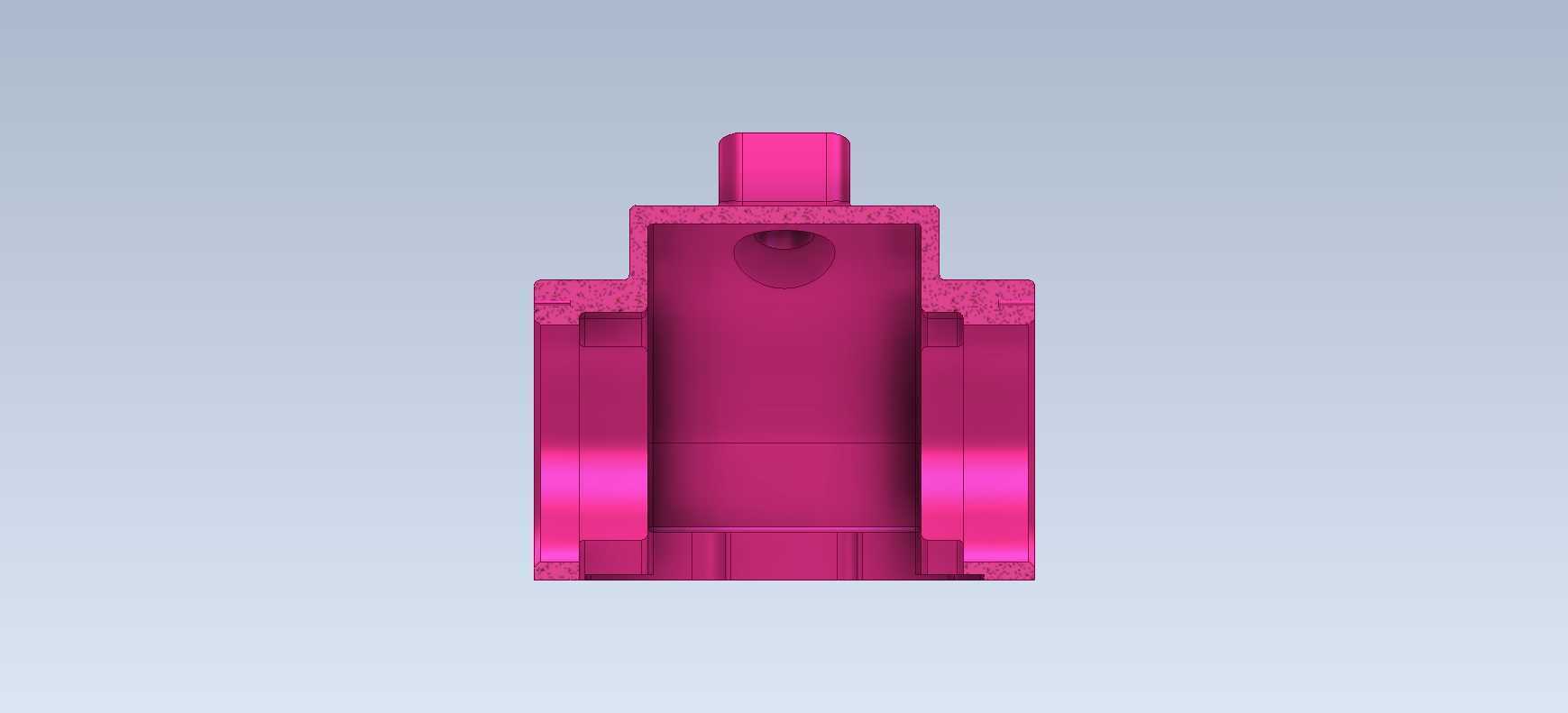

　　安装孔的位置需要做对称度校验，保证四个安装孔相对于腔体轴线的对称度误差不超过0.2mm，方便现场装配时快速对位，不需要反复调整位置。壳体的内壁在轴承安装位的位置做限位台阶，台阶的高度刚好抵住轴承外圈的端面，实现轴承的轴向定位，不需要额外添加轴用挡圈，简化装配流程。这类壳体在实际应用中，常搭配密封端盖、骨架油封、深沟球轴承使用，内部可以容纳1-2级的直齿轮传动副，传递的扭矩通常不超过20N·m，多用于小型教学演示设备、轻型自动化输送线的动力端、小型试验装置的传动单元中，工作环境通常为室内常温工况，没有强腐蚀、高冲击的载荷，因此材质常选用HT200灰铸铁或者ABS工程塑料，灰铸铁材质的壳体减震性能好，适合有小幅振动的传动场景，工程塑料材质的壳体重量轻、成本低，适合教学演示类的低载荷场景。

　　在做结构校验时，需要重点核算轴承安装位的侧壁刚度，在轴承承受最大径向载荷时，侧壁的变形量不能超过0.05mm，否则会导致轴系倾斜，齿轮啮合出现偏载，加剧齿面磨损。底部安装面的粗糙度要求达到Ra3.2，保证和机架安装面贴合紧密，避免装配后出现间隙导致壳体振动。前端法兰面的密封槽尺寸需要匹配配套的O型密封圈规格，槽深控制在密封圈线径的70%左右，保证装配后密封圈有合适的压缩量，实现腔体的密封，防止内部润滑脂泄漏。上部的管状接口如果作为注油口使用，需要在接口内孔加工内螺纹，配套安装油嘴，方便定期补充润滑脂，如果作为走线口使用，需要在接口位置加装橡胶护线圈，避免穿线时电线绝缘层被金属锐边割破。整个壳体的外形没有多余的装饰结构，所有的结构特征都服务于功能需求，没有冗余的设计，在建模时需要注意各个特征之间的布尔运算逻辑，避免出现零厚度、特征干涉的问题，所有的拔模角度按照铸造工艺要求设置1-2度的拔模斜度，方便零件从模具中脱出，减少后续机加工的余量。
