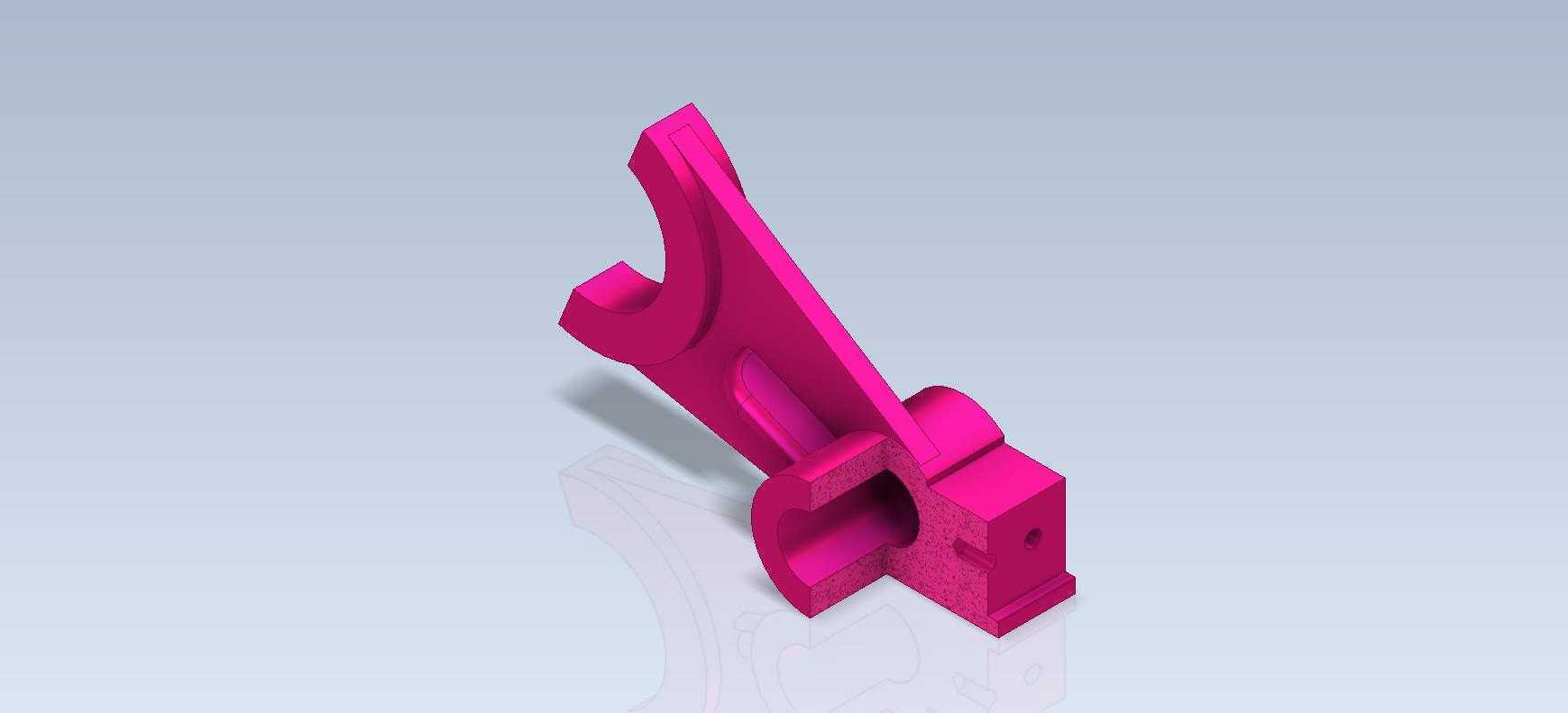

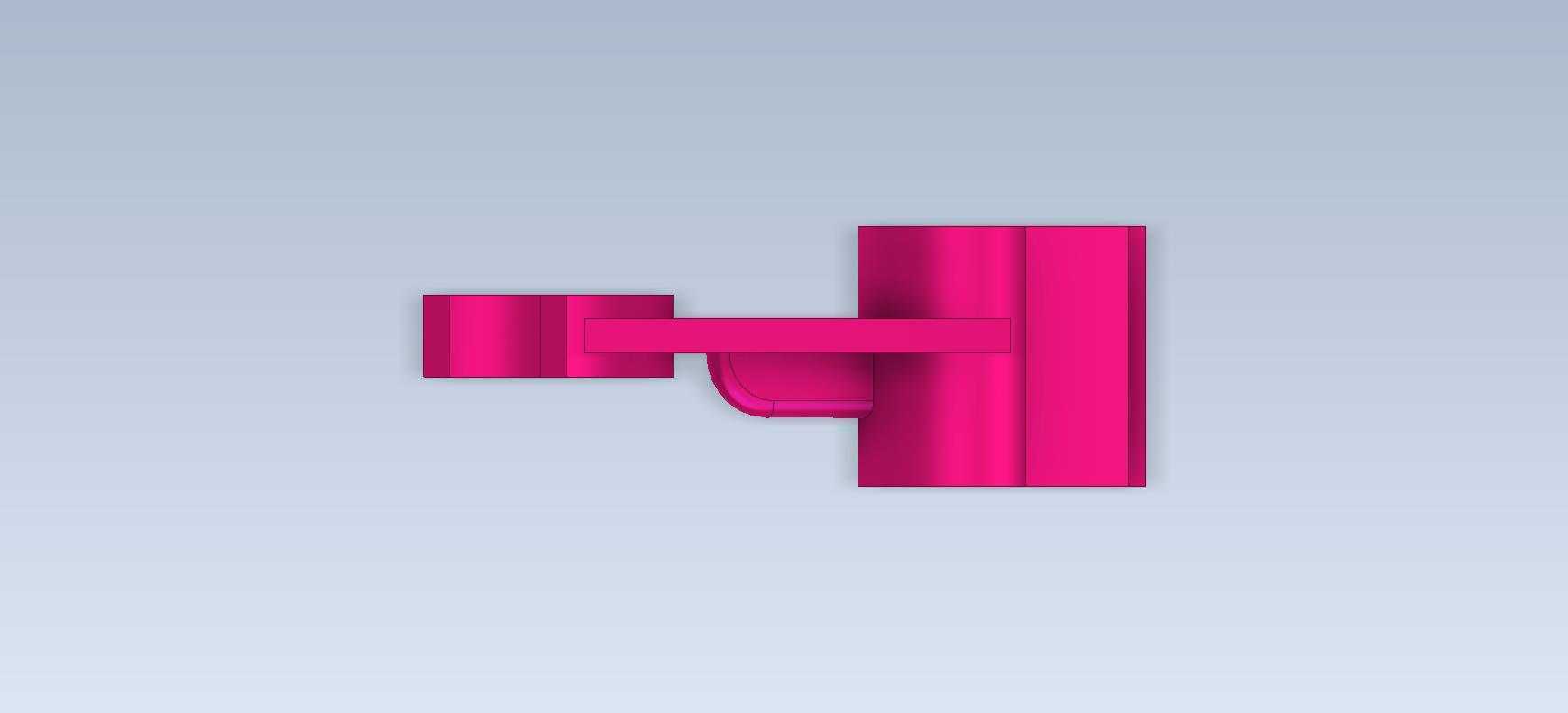

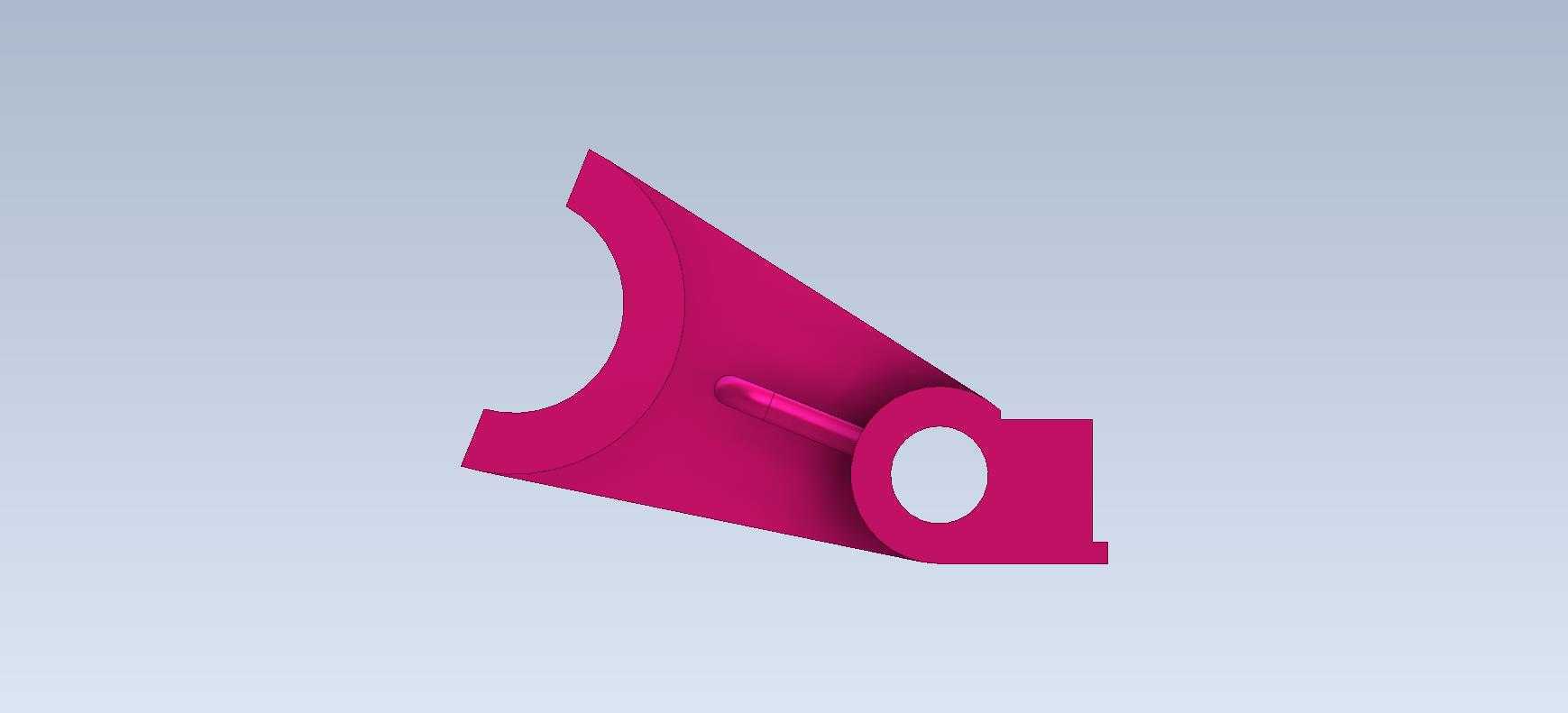

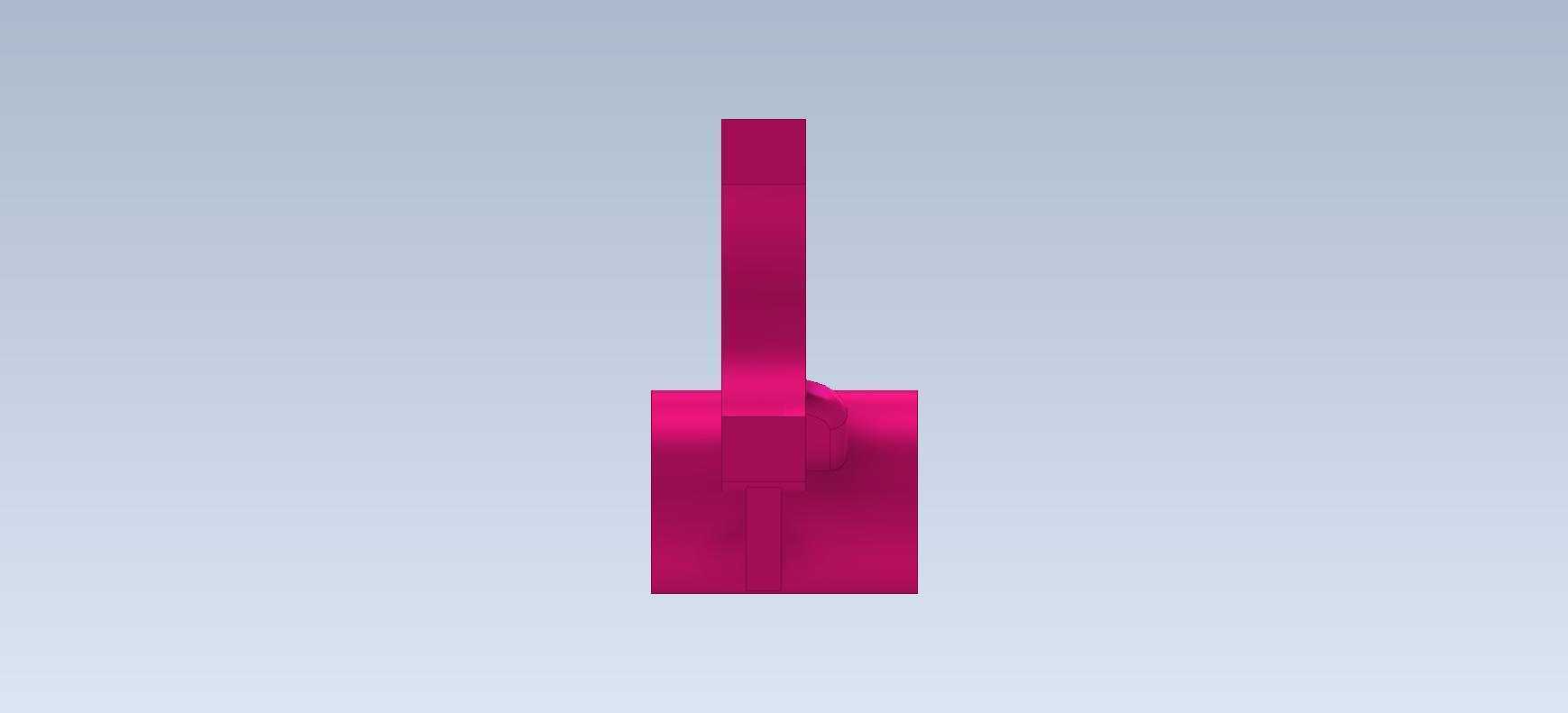

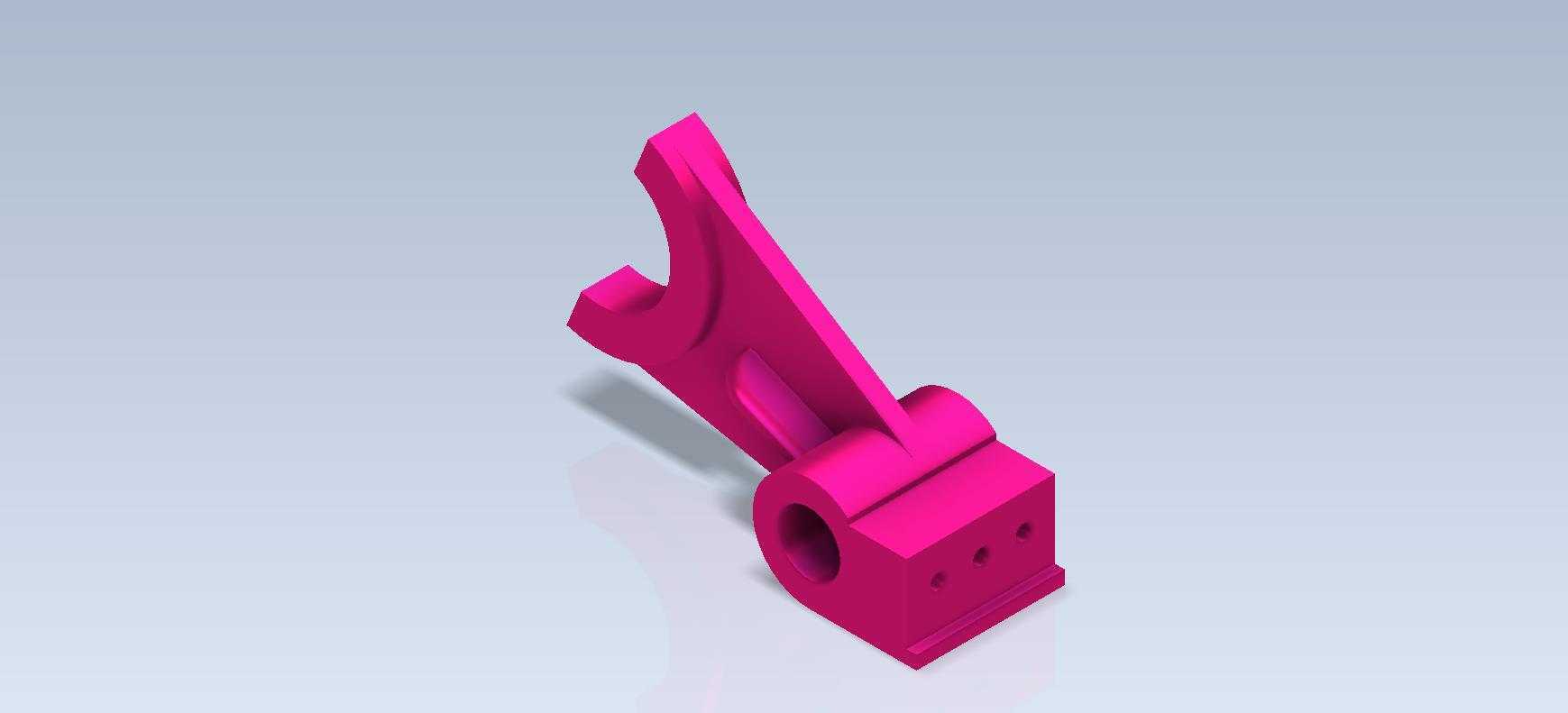

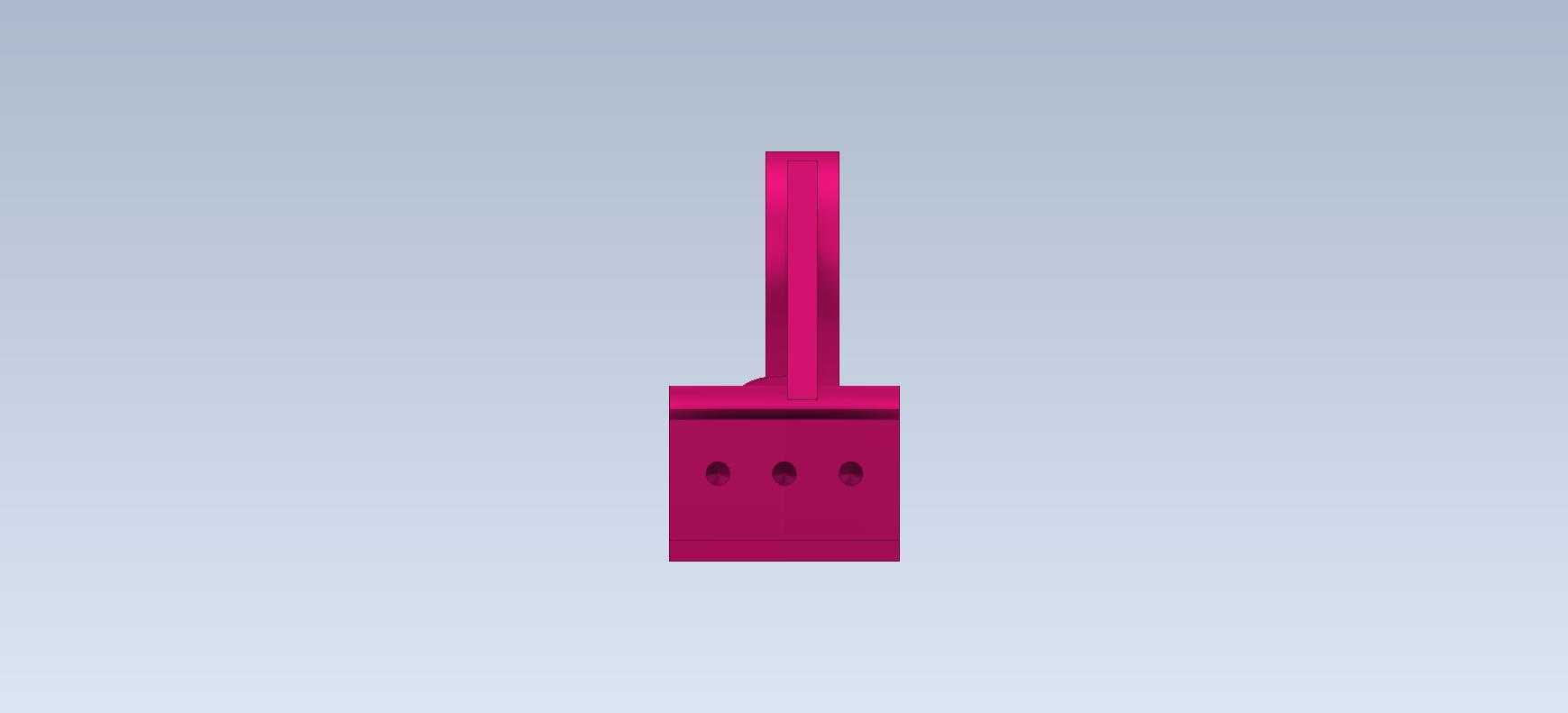

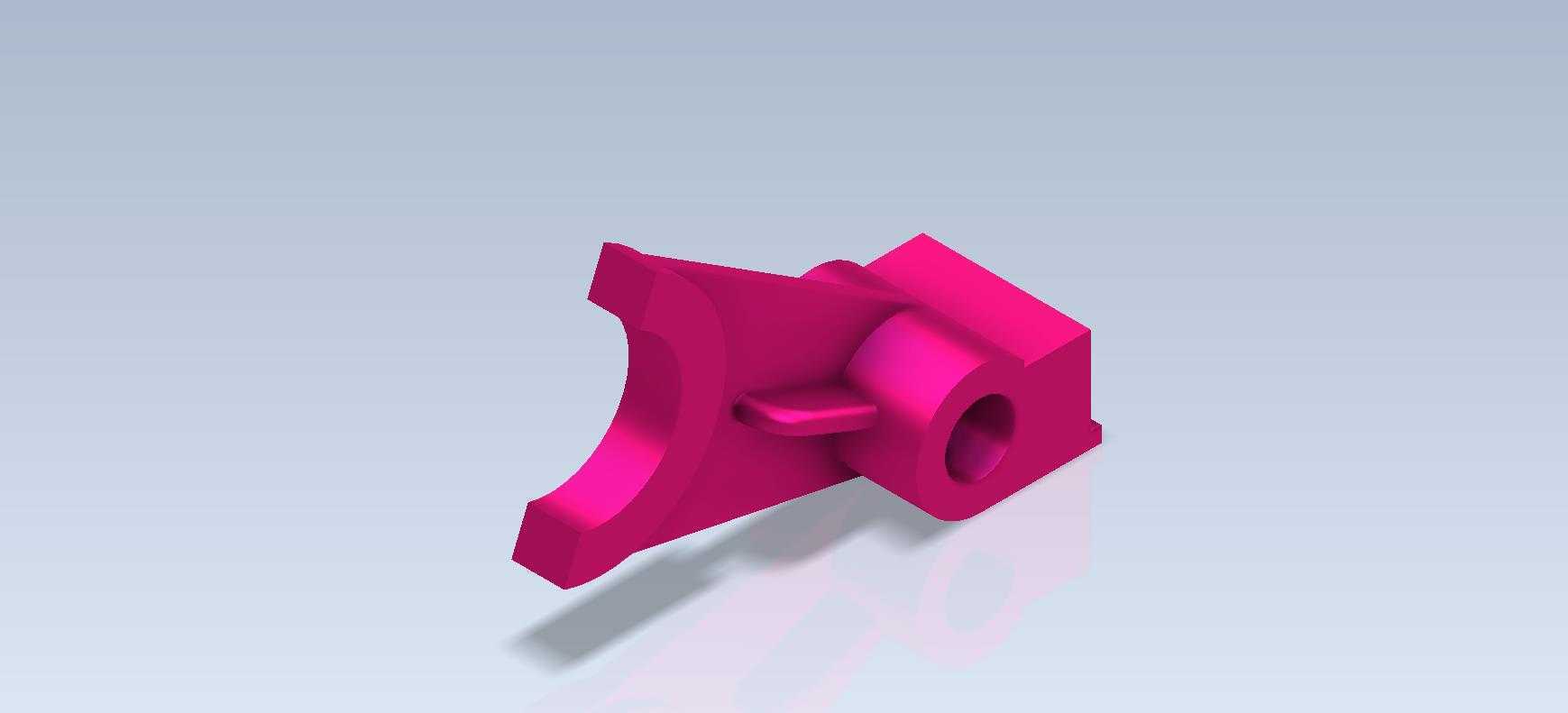

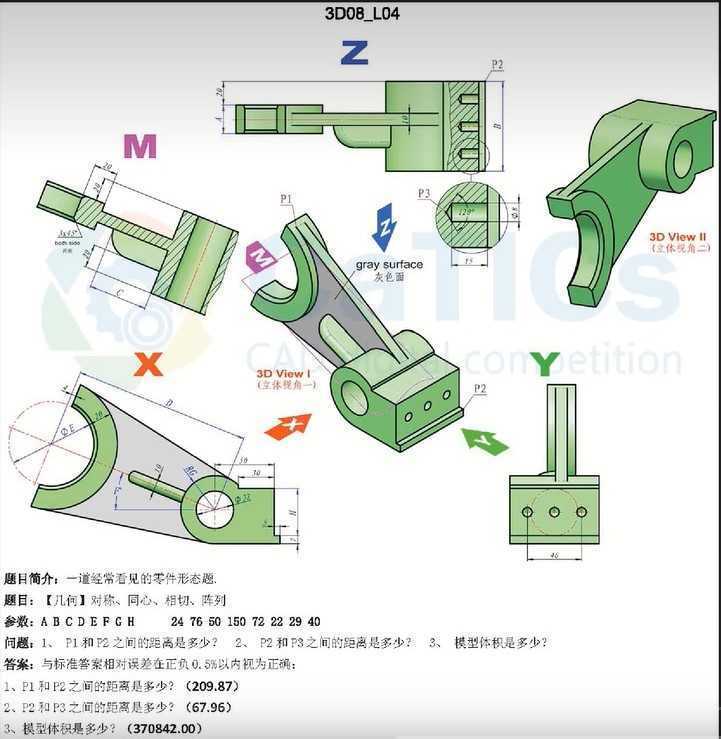

从结构功能拆分来看,下端带通孔的方块基座是整个零件的安装基准,通孔用于穿装铰接销轴,与设备机架上的固定支座形成转动副,基座侧面预留的三个小孔为螺纹安装孔,可加装限位挡片或是位置检测触发块,满足摆动行程的限位与到位信号触发需求;中间的斜向支撑臂是主要的承力结构,采用变截面斜置设计,在保证摆动过程中结构刚度的同时,尽可能削减非必要的材料体积,降低零件自身重量带来的转动惯量,避免高速摆动时出现动作滞后或是结构震颤;上端的开口叉头为工作执行端,叉口的圆弧面与配套拨销的外圆面贴合,工作过程中可将自身的摆动转化为拨销的直线位移,叉口内侧做了圆角过渡处理,避免动作过程中出现应力集中导致的叉口崩裂,同时减少与拨销接触时的滑动磨损。该零件属于典型的叉架类机械构件,在轻工自动化输送线、小型工装夹具的定位机构中有着广泛应用场景,核心作用是完成摆动式工位的动作传递与铰接支撑,可配合圆柱销轴实现绕固定轴的定角度往复摆动,同时上端叉口结构可卡接拨杆、滚轮等执行元件,将旋转动力转化为直线推送或是工位切换的动作输出。
设计过程中首先要确定铰接孔的中心位置,这是整个零件的尺寸基准,所有形位公差都围绕该中心展开,铰接孔的轴线与安装基座的底面需要保证严格的垂直度,否则安装后会出现转动卡滞、磨损不均的问题;斜向支撑臂的倾斜角度需要匹配实际工位的摆动行程,既要保证摆动到极限位置时不会与周边其他构件发生运动干涉,也要保证力传递的角度处于合理区间,避免出现传动死点;上端叉口的开口宽度需要与配套拨销的直径做间隙配合设计,间隙量控制在0.1-0.2mm之间,既保证动作过程中不会出现卡滞,也不会因为间隙过大导致传动精度下降。
从安装边界来看,零件整体的回转包络半径需要在设计阶段做完整的运动仿真校核,基座的安装面平面度要求控制在0.05mm以内,保证铰接销轴安装后不会出现偏斜,铰接孔的内径公差采用H7级精度,与销轴的g6公差形成间隙配合,满足转动灵活的同时保证同轴度要求;支撑臂与基座、叉头的连接位置都做了圆弧过渡,避免铣削加工时出现应力集中,同时也减少热处理过程中开裂的风险。这类零件在建模练习过程中,需要重点掌握基准面的建立逻辑,先绘制基座的草图特征,通过拉伸生成安装基体,再以铰接孔的中心为原点建立斜向基准面,绘制支撑臂的截面轮廓完成拉伸,最后通过切除特征生成叉口与安装孔,过程中需要注意各个特征之间的父子关系,避免后续修改尺寸时出现特征报错,同时要结合实际加工工艺考虑拔模斜度、倒角、圆角的设置,保证建出的模型不仅外形准确,还能直接对接后续的加工编程环节,符合实际生产的设计要求。
在实际设备应用中,这类叉架零件常出现在包装机械的送料工位、小型冲压设备的出料拨料机构、纺织机械的走线换向机构中,工作时摆动频率通常在每分钟30-60次,因此对零件的耐磨性和抗疲劳性能有一定要求,加工时通常选用45号钢作为毛坯,经铣削成型后对铰接孔和叉口接触面做淬火处理,硬度达到HRC40-45即可满足长期使用的磨损要求,部分对轻量化有要求的场合也可选用铝合金6061材质做硬质阳极氧化处理,在降低自重的同时保证接触面的耐磨性能。
