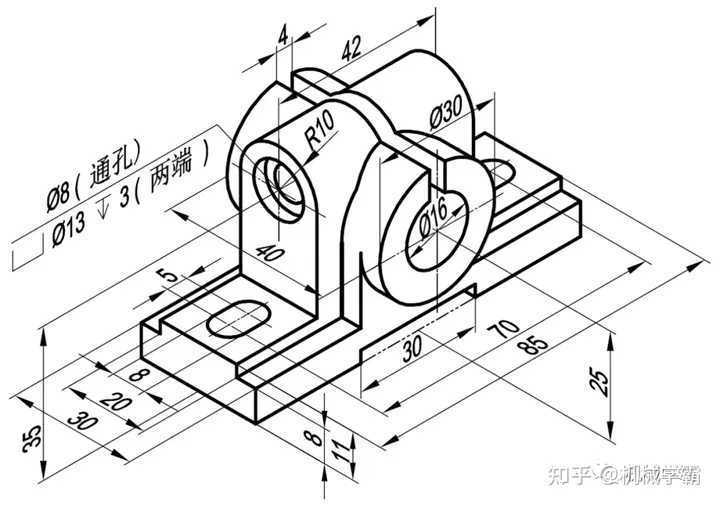

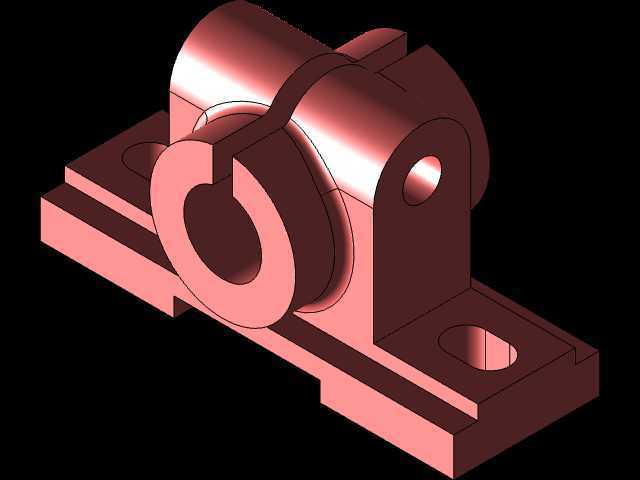

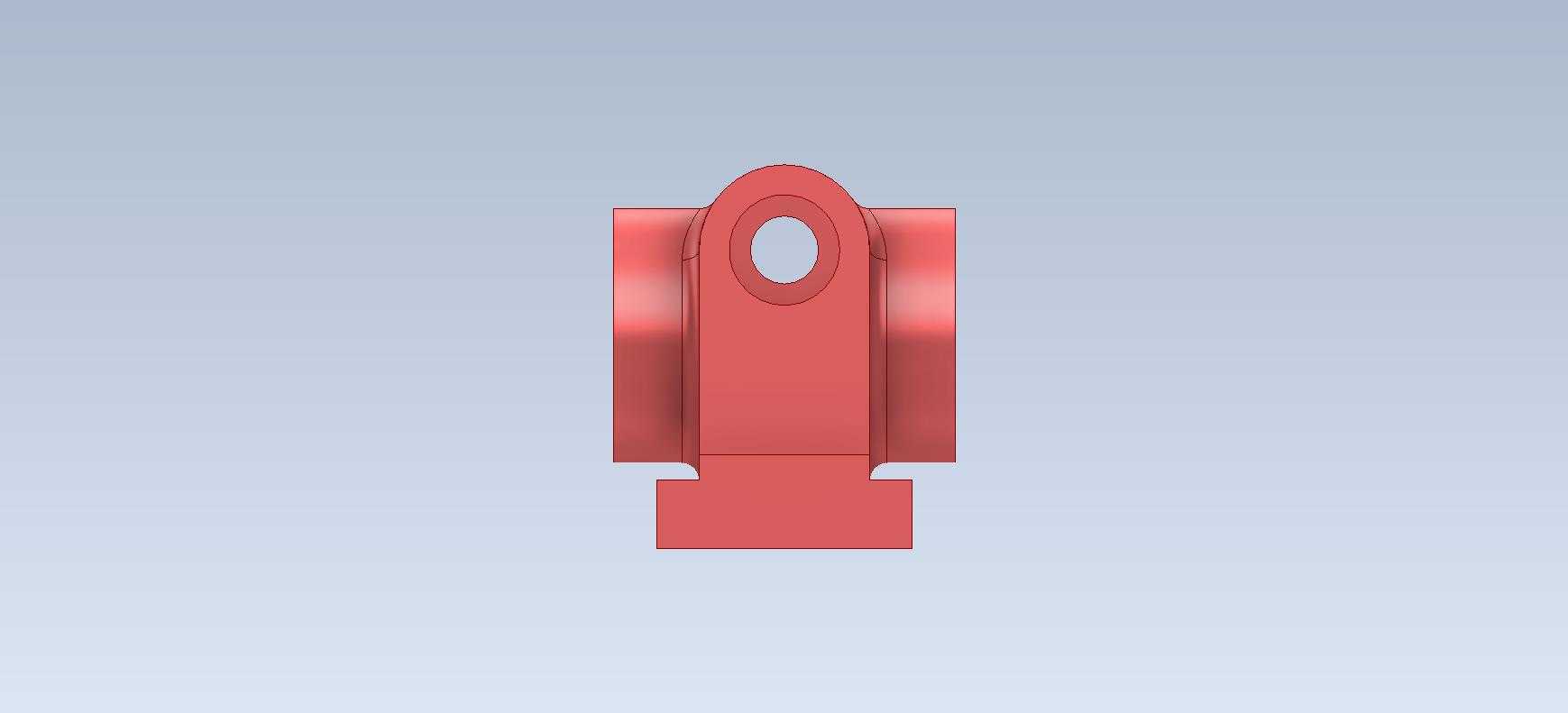

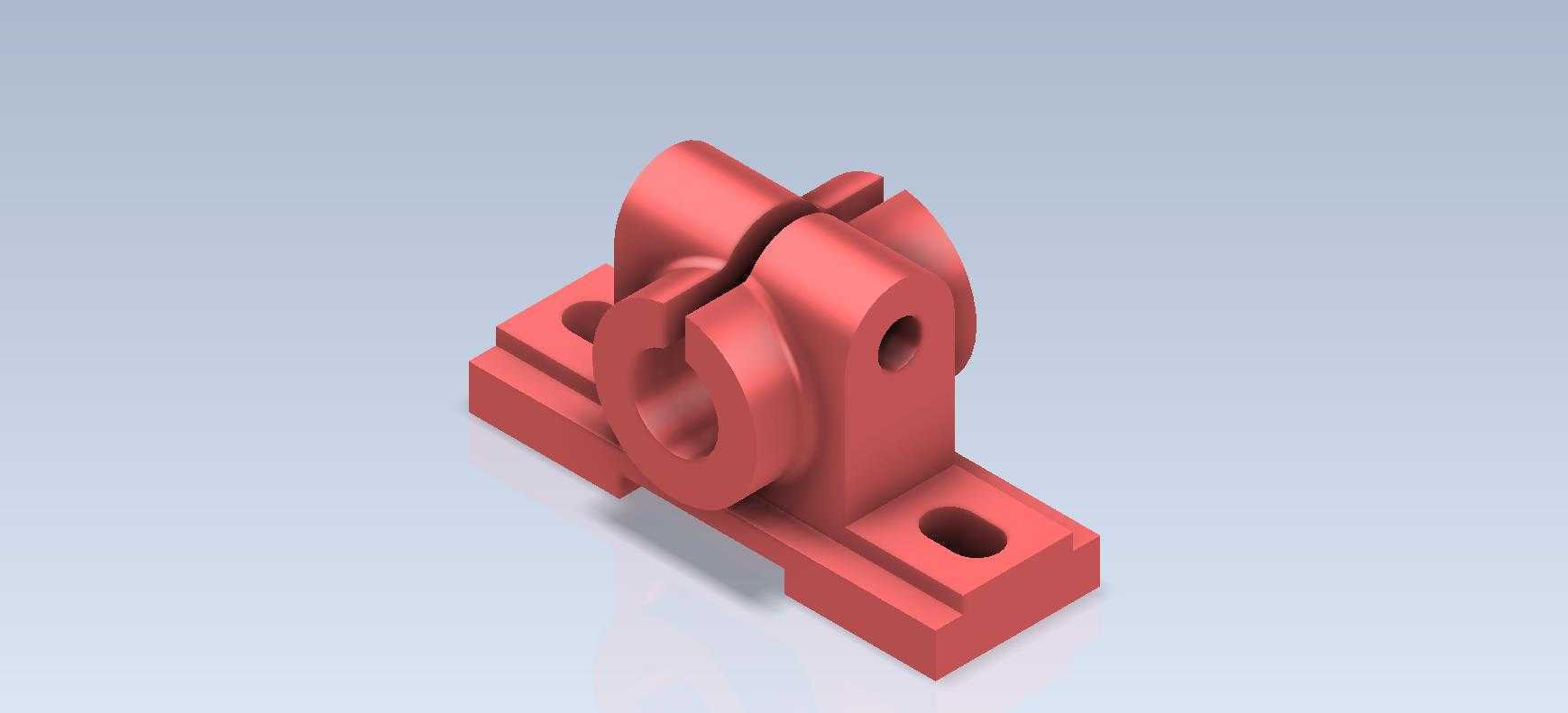

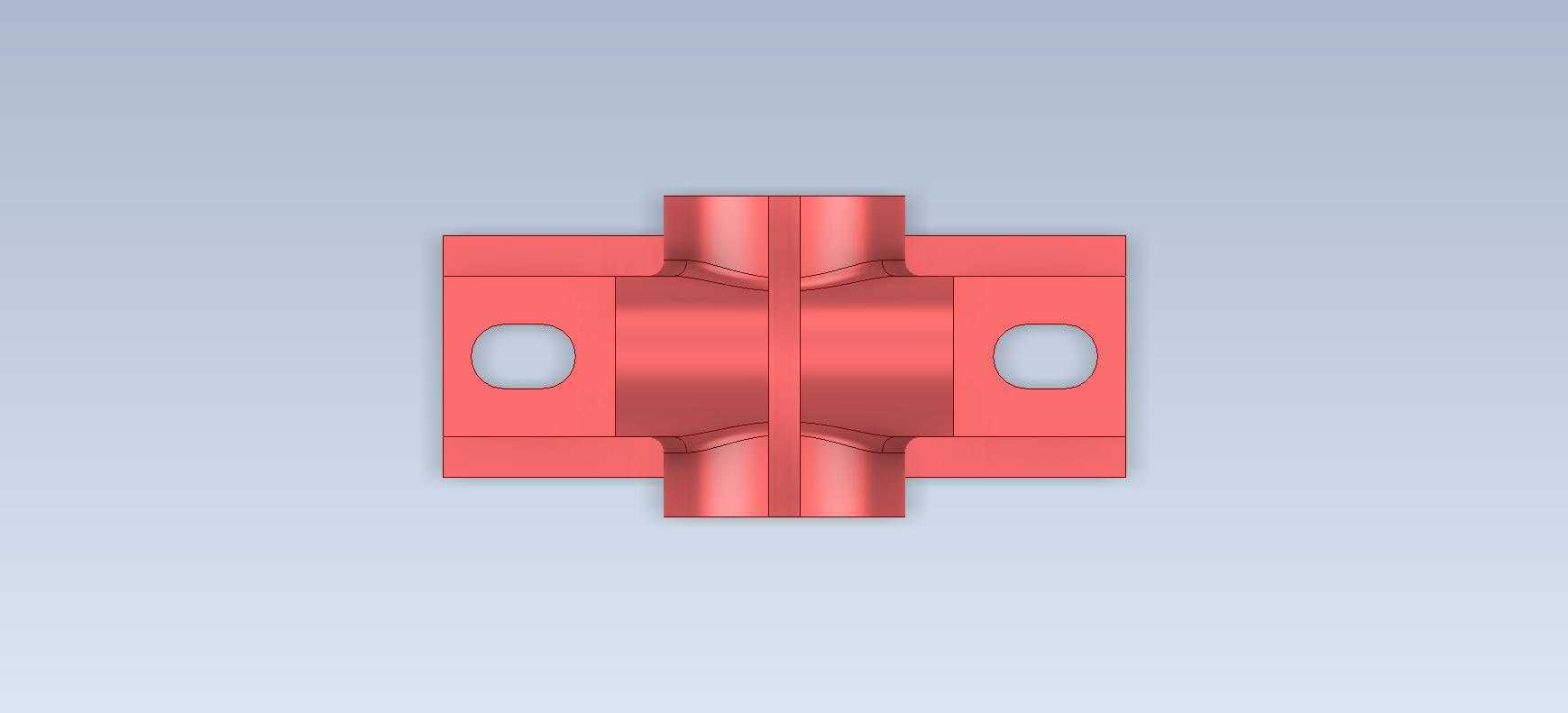

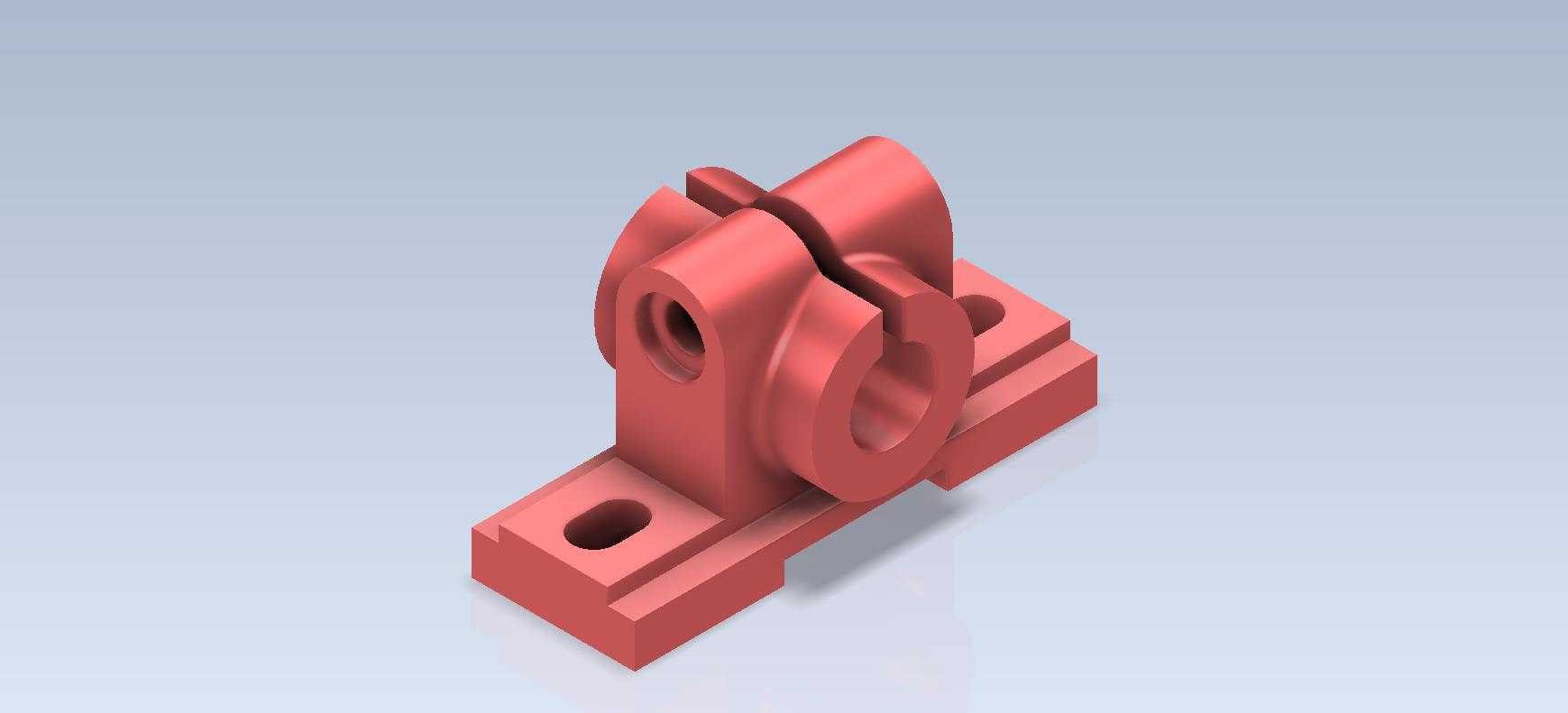

这款带安装底座的铰接式支撑座,是机械传动与支撑系统中十分常见的连接承载构件,日常在轻工输送线、小型工装夹具、自动化设备的摆动执行端都能见到这类结构的身影,核心作用是为铰接销轴提供稳定的安装基准,同时承载摆动部件传递的径向与轴向载荷,避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看,整个零件采用一体化铸造成型后再做机加工的工艺路线,底部的安装底板设置了两个长圆形安装孔,这种孔型设计并非随意选择,长圆孔可以在设备装配时提供一定的位置调整余量,抵消安装基面的加工误差,降低现场装配的对位难度,安装孔的沉台结构可以让内六角螺栓的头部完全沉入座体内部,不会突出平面干涉其他部件的运动轨迹,底板两侧的凸台加强筋直接延伸至上部的铰接筒体根部,将安装面的支撑力直接传导到承载核心区,避免筒体与底板连接位置在交变载荷下出现断裂。

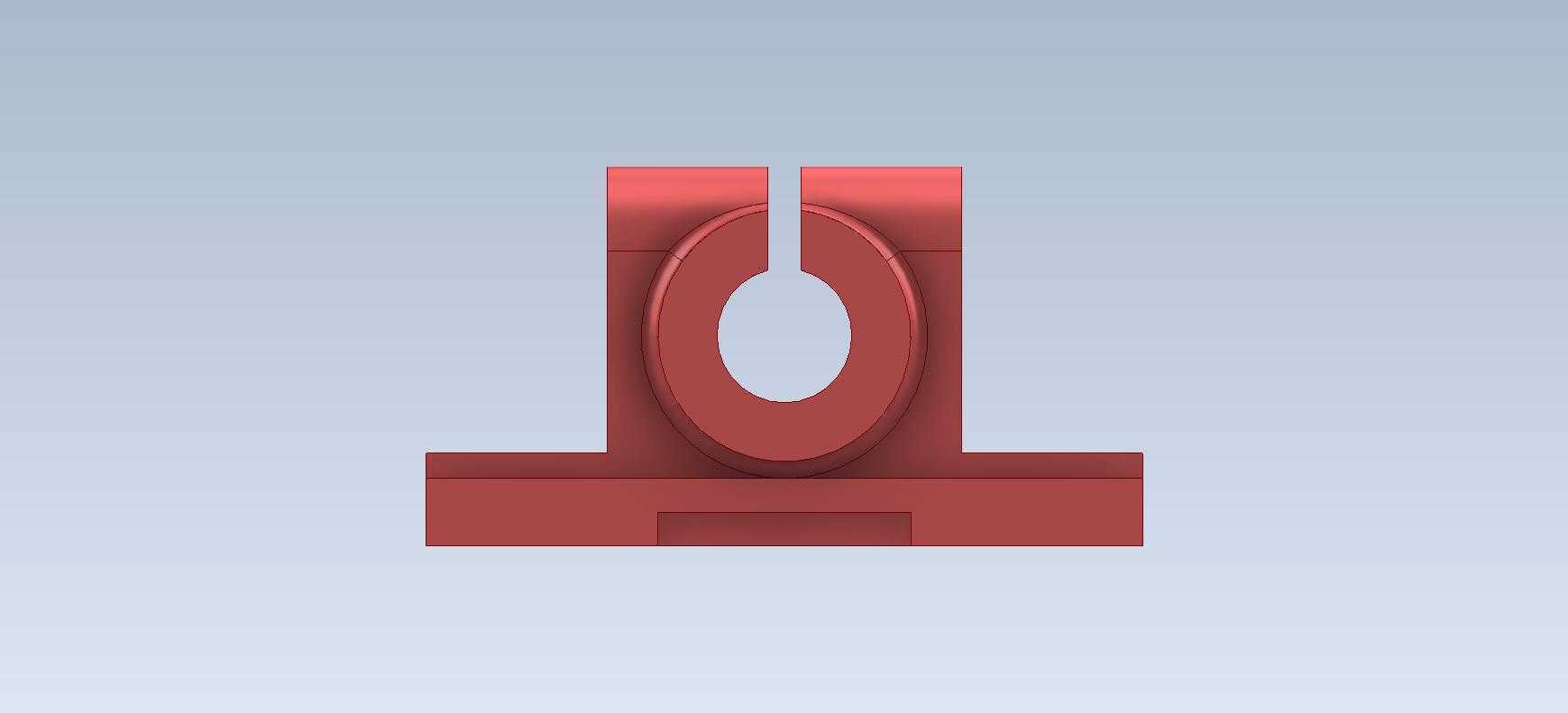

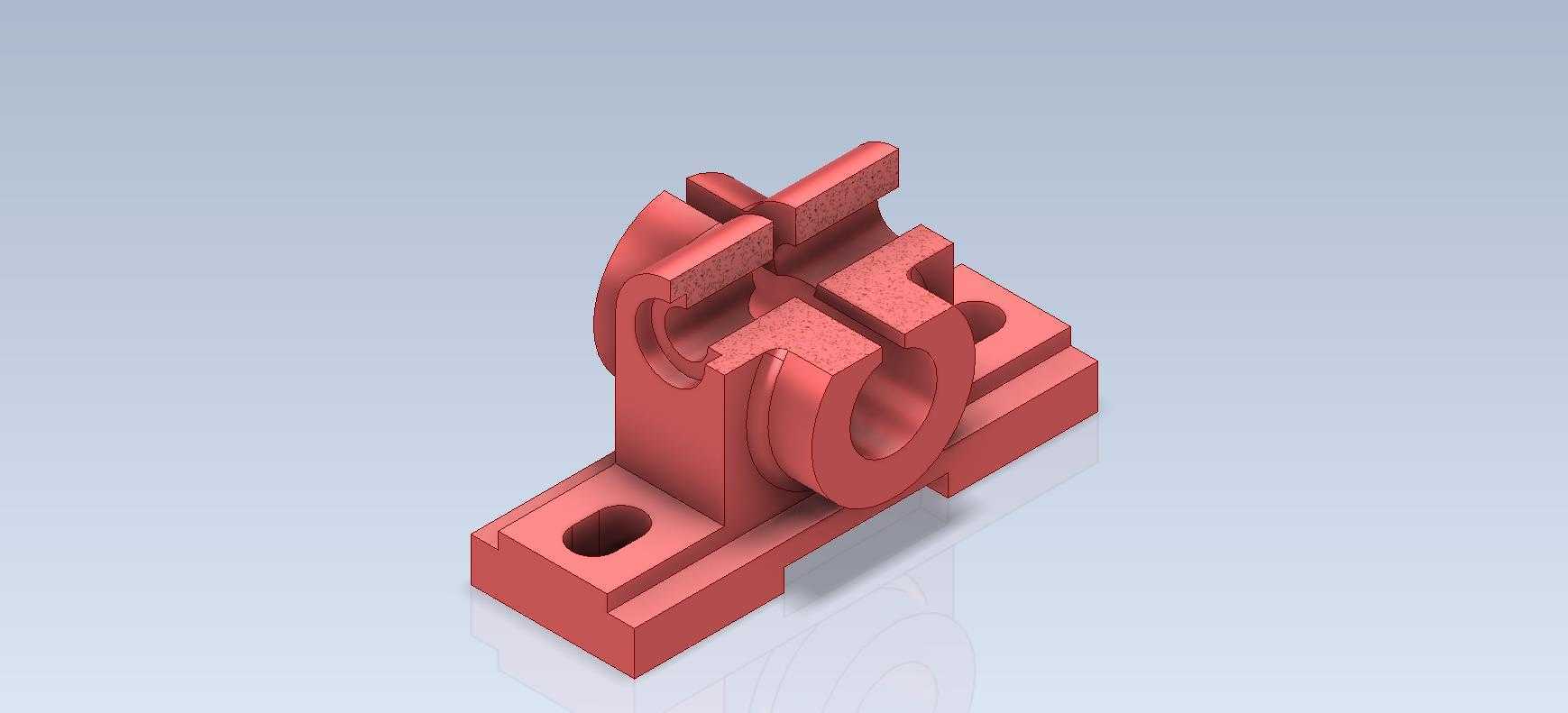

上部的铰接部位采用了分体式夹座结构,中间预留的剖分缝可以在销轴装入后,通过锁紧螺栓收紧夹座的开口尺寸,实现对铰接销轴的无间隙抱紧,既可以补偿销轴长期磨损产生的间隙,也能根据使用需求调整铰接转动的阻尼大小,相比一体式的铰接孔结构,这种剖分设计的后期维护成本更低,不需要整体更换支撑座就能消除铰接间隙。夹座外侧的环形凸缘一方面是为了增加铰接部位的轴向接触面积,分散销轴传递的轴向载荷,另一方面也可以作为轴向定位的基准面,配合轴用挡圈限制销轴的轴向窜动,保证铰接部件的运动精度。
整个零件的外形轮廓没有多余的装饰性结构,所有的圆角、倒角都是基于工艺与应力释放的需求设计,棱边处的R2圆角可以避免铸造时出现应力开裂,安装孔口的倒角可以引导螺栓顺利穿入,铰接孔内表面预留的机加工余量可以保证最终的尺寸精度与表面粗糙度满足转动配合的要求。从安装边界来看,底部安装面的平面度要求控制在0.05mm以内,保证安装后座体不会出现倾斜,两个安装孔的中心距公差控制在±0.1mm,适配常规的型材安装基面,上部铰接孔的轴线与底部安装面的平行度要求控制在0.03mm/100mm,避免铰接部件转动时出现卡滞。
在实际选型应用中,这类支撑座通常搭配45号钢调质处理的铰接销轴使用,铜套作为转动摩擦副,可以承受中等强度的冲击载荷,适合摆动频率不高、载荷在千牛级别的铰接场景,比如小型料斗的翻转支撑、工装夹具的压板铰接座、输送线挡料机构的转动支点等。建模过程中需要重点关注几个结构的处理细节,首先是剖分缝的位置要避开应力集中的最大区域,设置在筒体受力较小的侧面,其次是加强筋与筒体、底板的连接位置要做足够大的过渡圆角,避免载荷传递时出现应力突变,另外安装孔的长圆方向要与装配调整的方向保持一致,不能出现方向设计错误导致无法调整安装位置。这类零件虽然结构不算复杂,但却是机械结构中最基础的承载连接部件,很多新手在建模时容易忽略工艺细节,比如忘记做铸造拔模斜度、漏加工艺倒角、没有考虑螺栓安装的扳手空间,这些问题都会导致模型转化为实际零件时无法正常装配使用,在做这类基础零件建模练习时,不能只追求外形的相似度,更要结合实际加工、装配、使用的全流程需求去校验每一处结构的合理性,才能真正掌握机械结构设计的核心逻辑。
