带安装支脚的圆形风机端盖结构设计

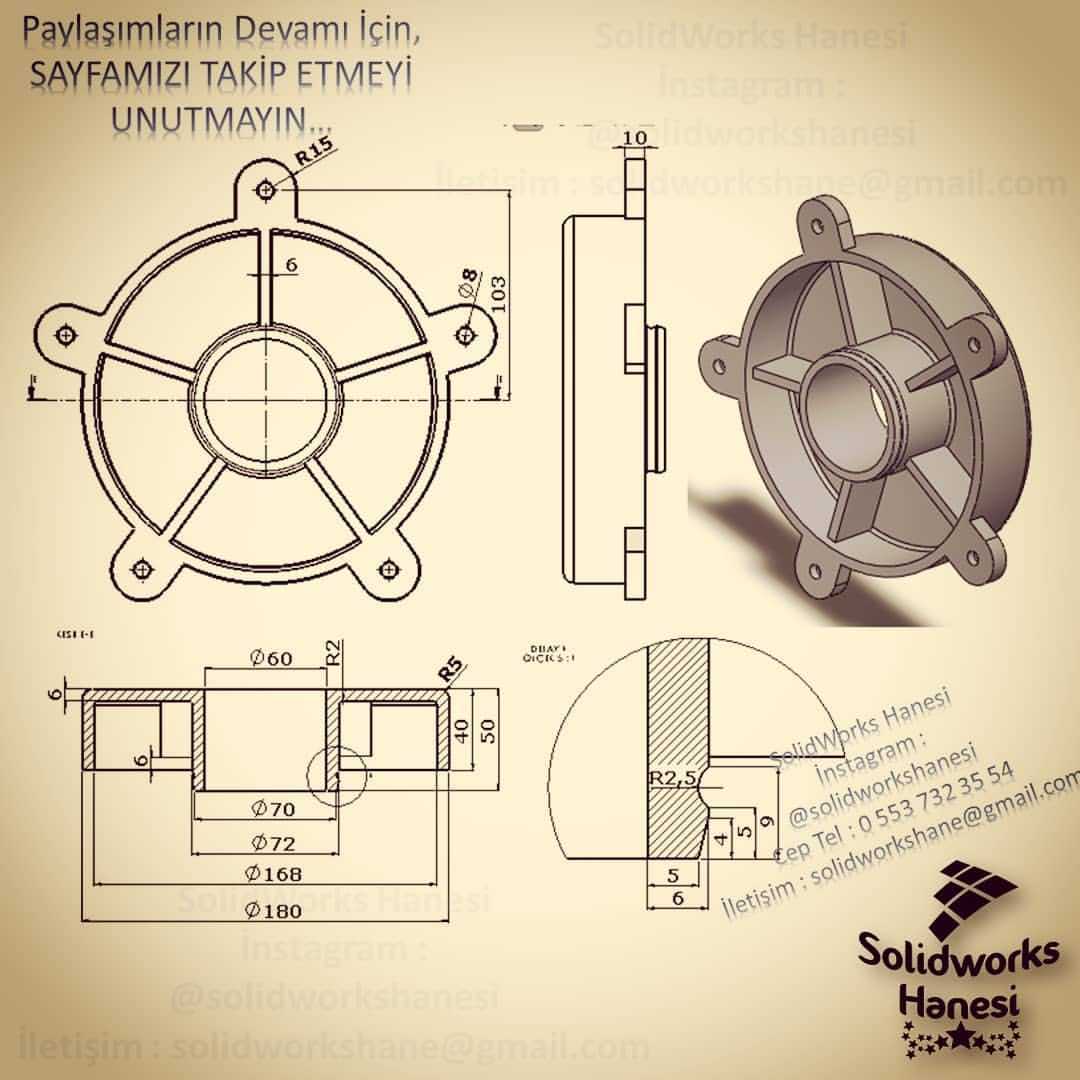

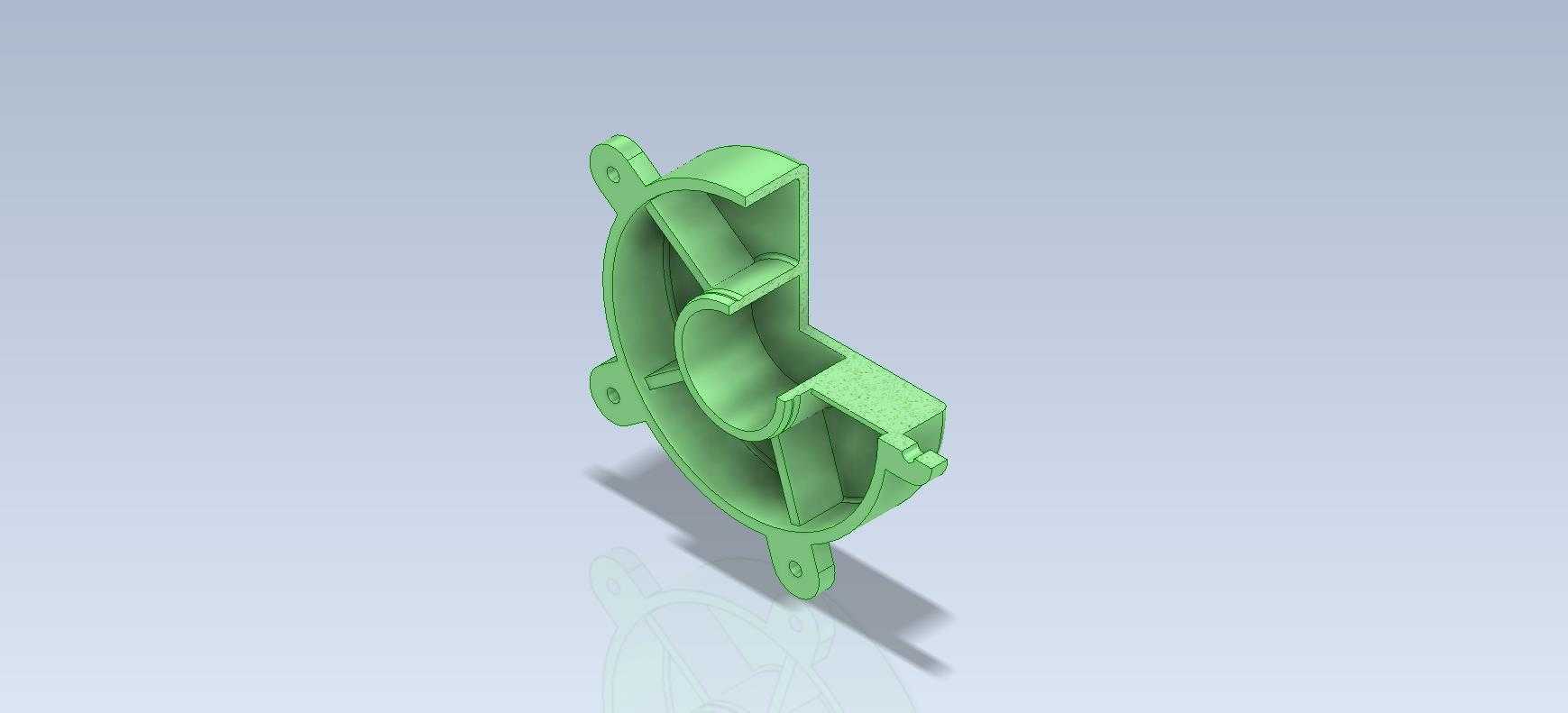

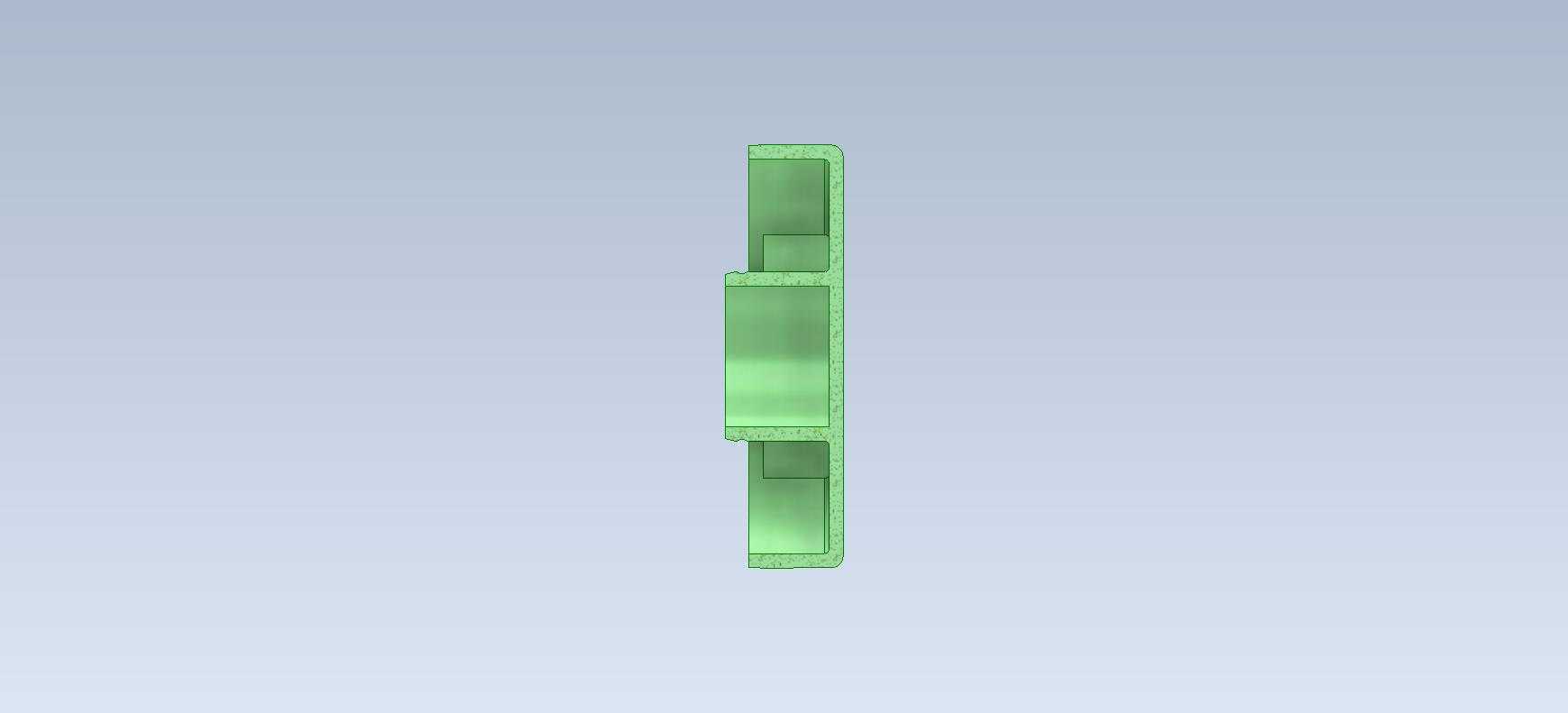

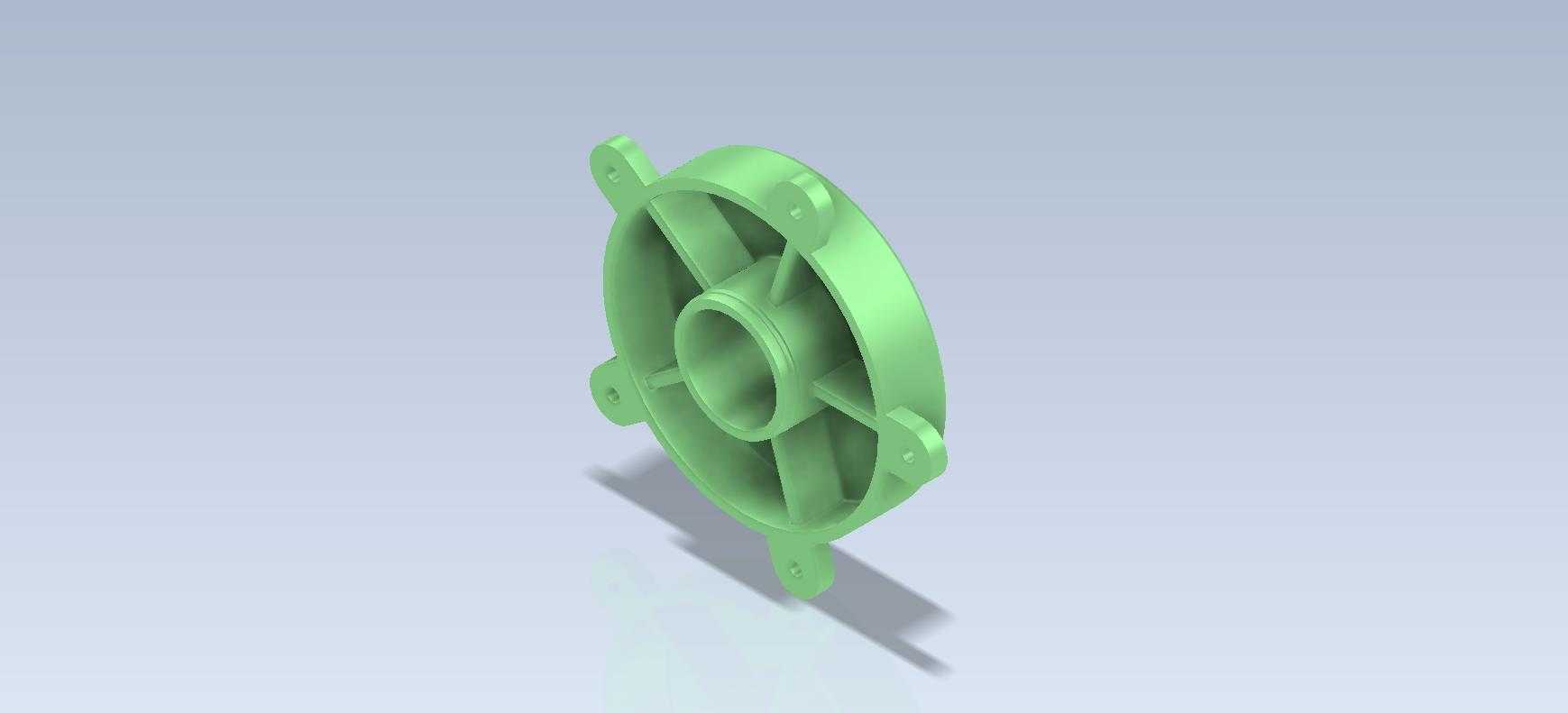

　　这款圆形带支脚的端盖类零件，常见于小型轴流散热风机、微型通风设备的端部封装场景，在工业控制柜散热、小型设备风冷模块、电子设备通风组件中应用广泛，主要承担风机内部叶轮与驱动部件的防护、整机安装定位、运行时的结构支撑三重作用。从结构设计逻辑来看，整体采用圆盘式主体构型，中心设置的凸台轴承座是核心功能区域，用于嵌套固定风机的转轴轴承，保证叶轮转动时的同轴度，避免运行过程中出现径向窜动，凸台的内径尺寸与常用小型风机的标准轴承外径匹配，壁厚做了均匀加厚处理，抵消轴承压装时的应力集中，防止长期运行出现座孔变形。

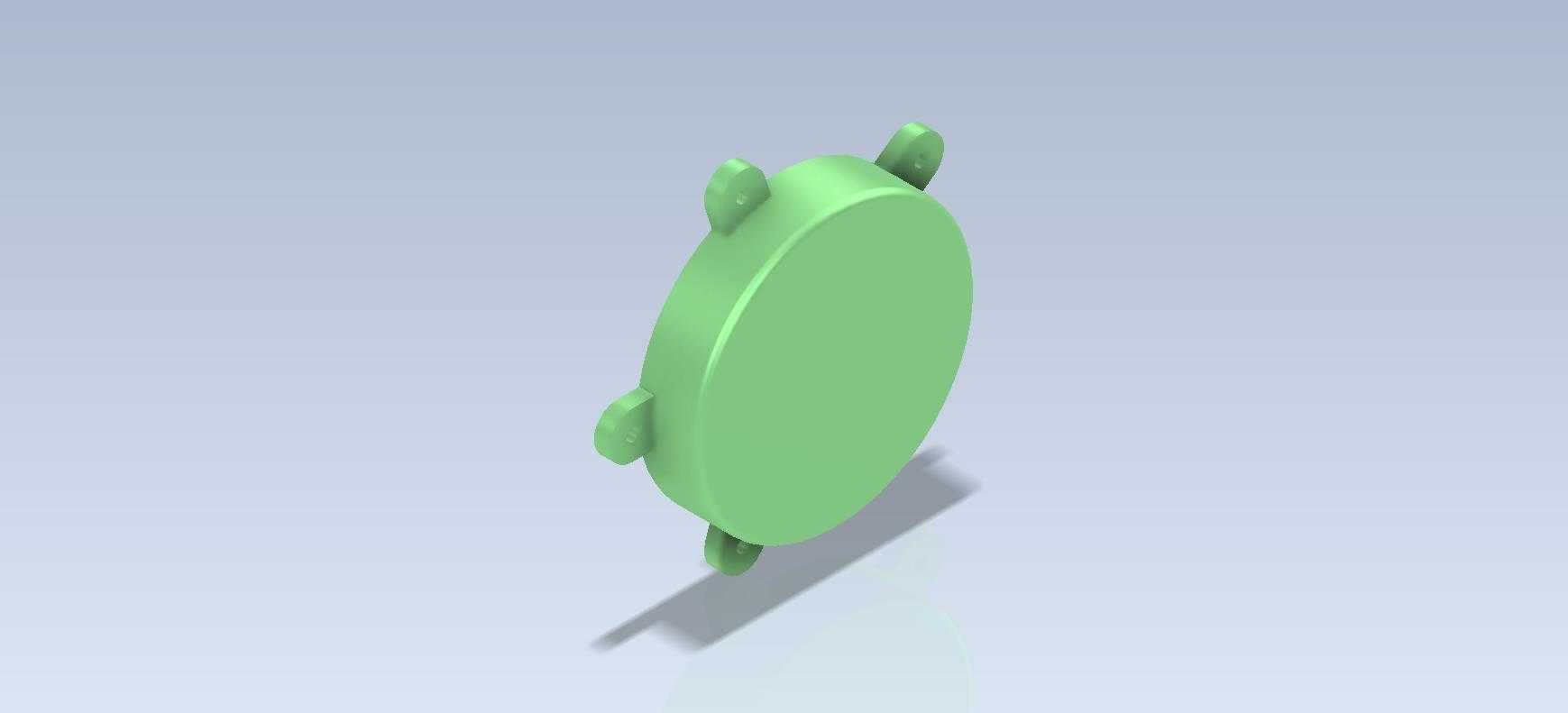

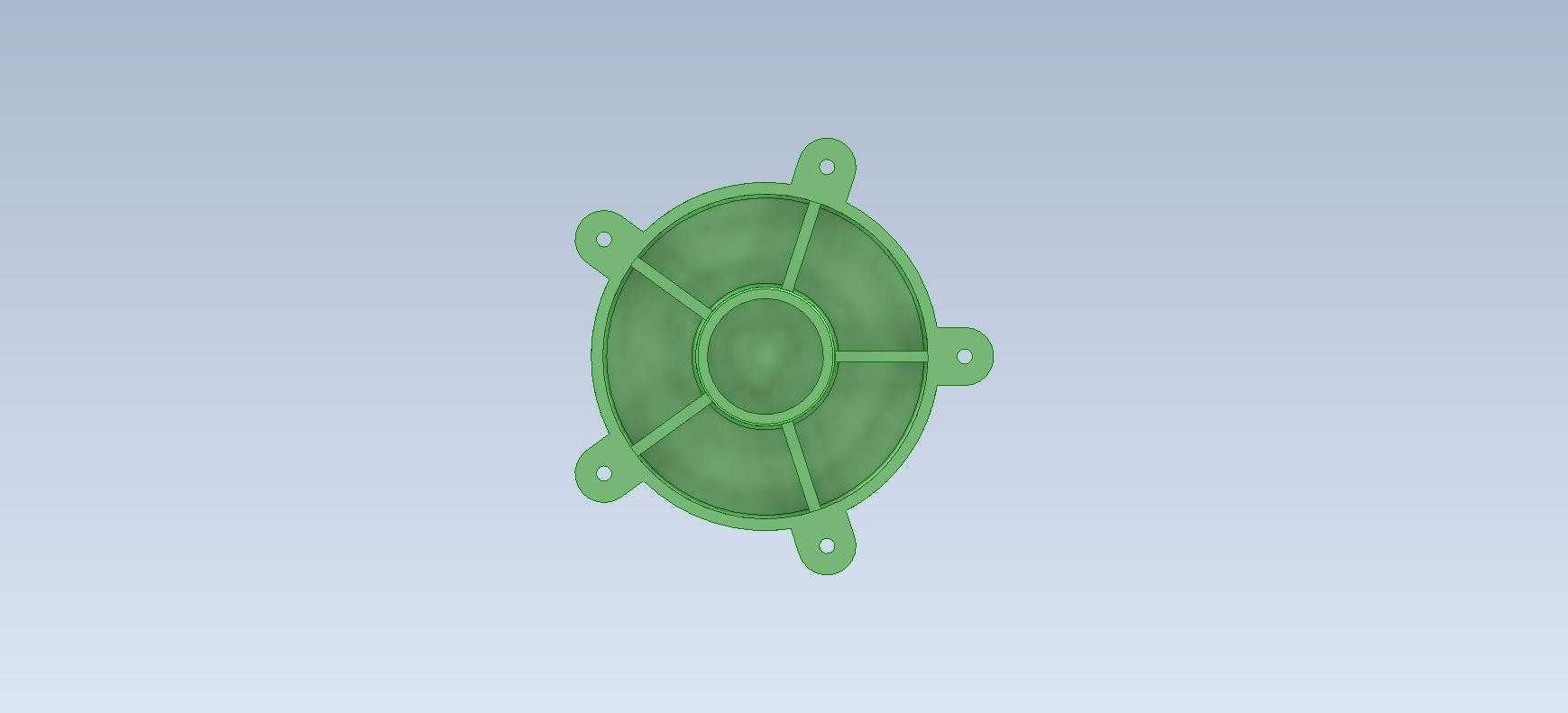

　　主体圆盘的外圈设置了一圈等宽的环形翻边，翻边的厚度经过受力核算，既可以在端盖与风机壳体装配时提供贴合定位面，保证密封贴合度，避免通风时出现边缘漏风的情况，也能提升整个圆盘的结构刚性，减少设备运行振动带来的板面形变。圆盘内部均匀分布的径向加强筋，连接中心轴承座与外圈翻边，筋板的厚度与高度按照受力路径做了渐变处理，靠近轴承座的位置筋高更高，向外圈方向逐步平滑过渡，这种设计既可以减少材料用量降低零件自重，又能有效提升整体的抗扭、抗弯性能，在风机运行产生持续振动的工况下，避免端盖出现共振异响，同时筋板之间的镂空区域刚好作为通风流道的一部分，不会阻碍气流的正常通过，保证风机的通风效率。

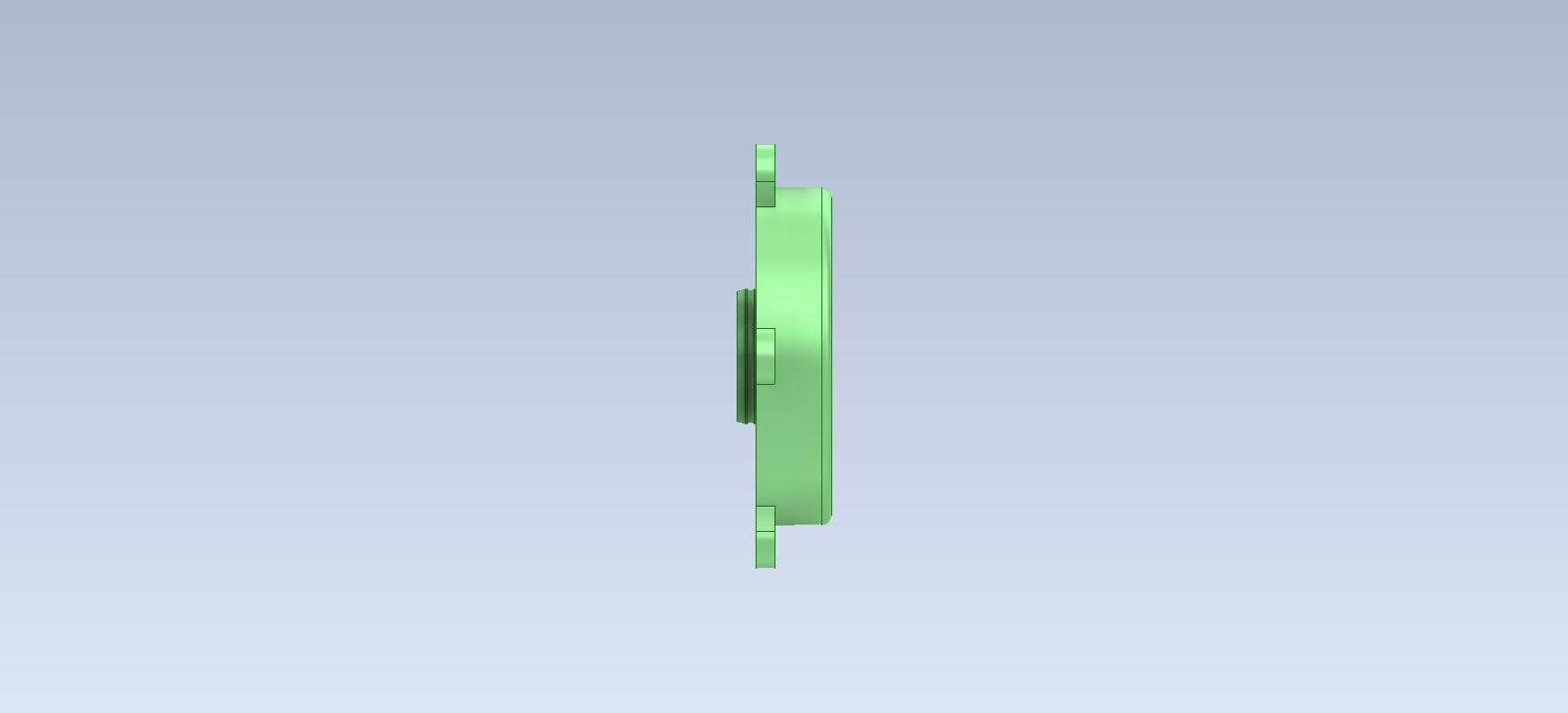

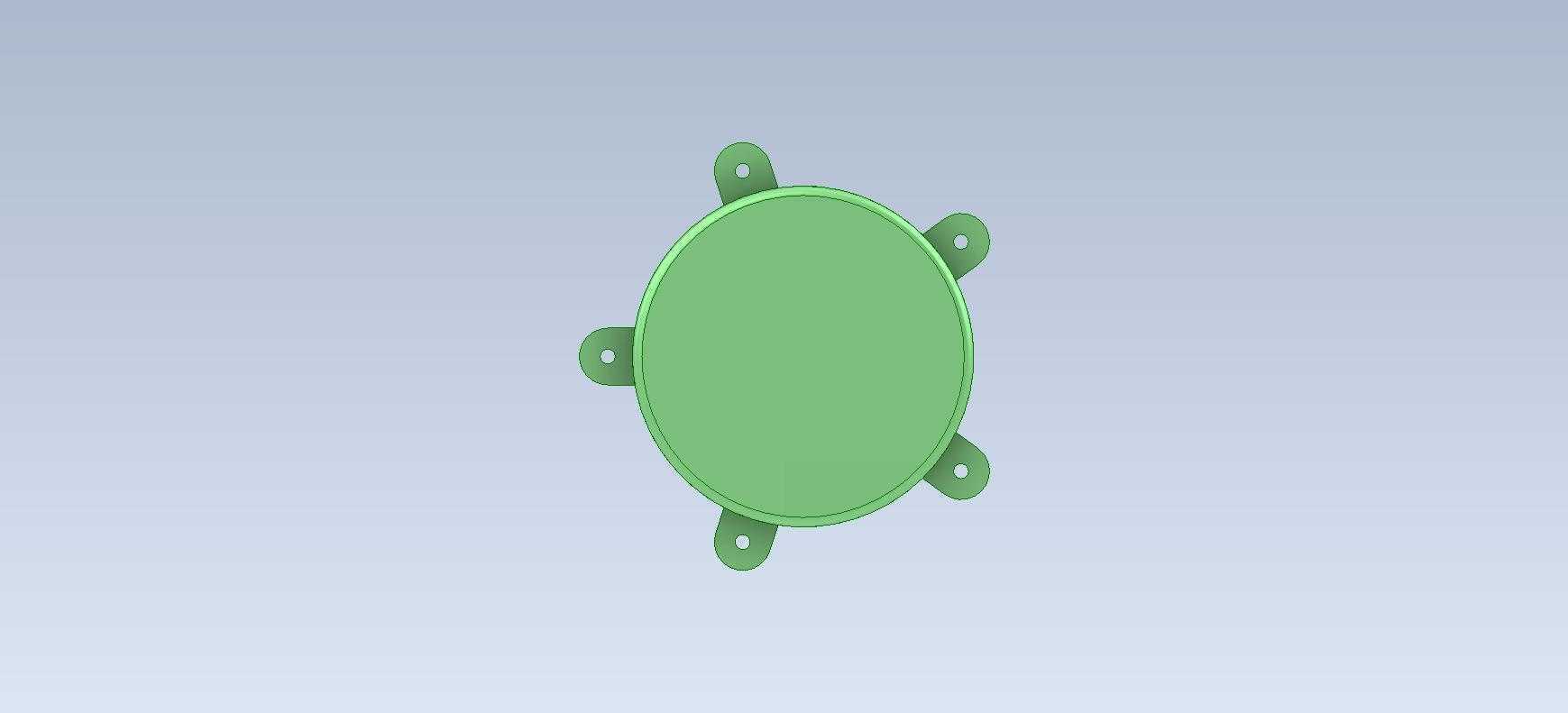

　　圆周方向均匀分布的四个带安装孔的支脚，是整个零件的安装定位结构，支脚从外圈翻边向外延伸，每个支脚上的通孔位置经过尺寸链校核，与对应规格风机壳体上的安装螺柱位置完全匹配，安装时可以直接穿入紧固件完成固定，不需要额外做位置调整；支脚与圆盘主体的连接位置做了大圆角过渡处理，避免直角位置的应力集中，在设备受到外部冲击或者安装紧固力过大时，不会出现支脚断裂的问题。从安装边界来看，整个零件的外轮廓尺寸控制在适配小型120mm规格轴流风机的范围内，支脚的外伸长度不会超出风机整机的安装边界，安装后不会与周边的设备柜体、线路组件产生干涉；中心轴承座的凸出高度经过匹配设计，装配后轴承座的端面不会与风机叶轮产生摩擦，预留了足够的转动安全间隙。

　　这类零件在建模过程中，优先采用旋转特征构建主体圆盘与中心凸台的基础构型，再通过拉伸特征生成径向筋板与安装支脚，所有的过渡圆角都按照机械设计的工艺要求设置，既满足注塑或者压铸生产的脱模需求，也符合零件受力的结构要求，避免出现应力集中的薄弱点。在实际选型应用中，这类端盖可以直接适配同规格的小型散热风机，替换原有老化破损的端盖部件，也可以作为小型通风设备的设计参考，根据实际的风机功率、安装尺寸调整支脚位置、筋板厚度与轴承座尺寸，快速完成适配性结构修改，缩短设备的整体设计周期。
